一種棉種精選包衣機的製作方法
2024-04-16 14:15:05
1.本實用新型涉及包衣機的技術領域,特別是涉及一種棉種精選包衣機。
背景技術:
2.棉種是棉花的種子,棉種在播種前,需要進行包衣,將藥物包裹在棉種的表面,減少病蟲害的發生,但是現有的包衣設備結構比較簡單,較難對棉種進行篩選,還需要使用其他設備對棉種進行篩選,再將精選後的棉種輸送至包衣機中,費時費力,導致實用性較差,因此需要對現有的設備進行改善。
技術實現要素:
3.為解決上述技術問題,本實用新型提供一種通過第一進料閥將棉種倒入至網籠的內部,同時打開排料門,再打開驅動裝置,使網籠旋轉,對棉種進行篩選,將不合格的棉種由外殼的底端排出,之後將第一進料閥和排料門關閉,再將藥劑倒入至外殼的內部,通過包衣裝置對棉種進行包衣,再通過烘乾裝置對棉種進行烘乾,之後通過升降裝置將烘乾的棉種排出,從而降低工作人員的勞動量,提高設備的實用性的一種棉種精選包衣機。
4.本實用新型的一種棉種精選包衣機,包括篩選裝置、包衣裝置和烘乾裝置,包衣裝置安裝於篩選裝置中,烘乾裝置安裝於篩選裝置上,所述篩選裝置對棉種進行篩選,包衣裝置對棉種進行包衣,烘乾裝置對包衣後的棉種進行烘乾;
5.所述篩選裝置包括驅動裝置、升降裝置、外殼、網籠、第一進料閥和排料門,外殼安裝於升降裝置的頂部,並且外殼的右端設置有進料管,第一進料閥的底端與外殼的進料管的頂端相連接,排料門的安裝於外殼的底端,驅動裝置安裝於外殼的右端,網籠通過轉軸安裝於外殼的內部;
6.通過第一進料閥將棉種倒入至網籠的內部,同時打開排料門,再打開驅動裝置,使網籠旋轉,對棉種進行篩選,將不合格的棉種由外殼的底端排出,之後將第一進料閥和排料門關閉,再將藥劑倒入至外殼的內部,通過包衣裝置對棉種進行包衣,再通過烘乾裝置對棉種進行烘乾,之後通過升降裝置將烘乾的棉種排出,從而降低工作人員的勞動量,提高設備的實用性。
7.優選的,所述包衣裝置包括第二進料閥和多組刮板,第二進料閥的底端與外殼的頂端相連接,多組刮板的一端均與網籠的表面相連接,多組刮板的另一端均與外殼的內壁緊密接觸;通過第二進料閥將藥劑倒入至外殼的內部,通過網籠旋轉,使多組刮板將外殼內的藥劑刮至外殼的頂部,再通過重力作用,使藥劑落入至網籠的內部,將藥劑包裹在翻滾的棉種表面,從而提高設備的實用性。
8.優選的,所述烘乾裝置包括加熱箱、多組加熱元件、風機、輸氣管和多組第一噴頭,加熱箱安裝於外殼的下方,並且加熱箱的右端設置有進氣口,多組加熱元件均安裝於加熱箱的內部,風機的右端與加熱箱的左端相連接,並且風機的右端設置有吸入口,風機的前端設置有排出管,多組第一噴頭的後端均與外殼的前端相連接,多組第一噴頭的前端均與輸
氣管的後端相連接,所述風機的排出管與輸氣管的內部相通;空氣進入至加熱箱的內部,經多組加熱元件對加熱箱內的空氣進行加熱後,通過風機將熱氣排入至輸氣管中,使多組第一噴頭將熱氣排入至外殼中,對外殼內棉種表面的藥劑烘乾,從而提高設備的便捷性。
9.優選的,所述驅動裝置包括驅動電機、第一齒輪和第二齒輪,驅動電機的左端與外殼的右端相連接,第二齒輪的左端與驅動電機的右端相連接,第一齒輪的左端與網籠的右端相連接,第一齒輪的底端與第二齒輪的頂端嚙合連接;打開驅動電機,經第二齒輪與第一齒輪嚙合傳動,使網籠旋轉,對棉種進行翻滾,從而提高設備的實用性。
10.優選的,所述升降裝置包括兩組支架、液壓缸、排料閥、底座和多組萬向輪,兩組支架和液壓缸的頂端均與外殼的底部轉動連接,兩組支架的底端均與底座的頂端相連接,液壓缸的底端與底座的頂端轉動連接,多組萬向輪的頂端均與底座的底端相連接;通過液壓缸伸展,使外殼向左傾斜,同時打開排料閥,再通過網籠的旋轉,將網籠內的棉種排出,從而提高設備排料的便捷性。
11.優選的,還包括震動電機,震動電機的頂端與排料閥的底端相連接;打開震動電機,使排料閥震動,將網籠內的棉種排出,從而提高設備的實用性。
12.優選的,還包括水箱、排水泵、連接軟管、輸水管、多組第二噴頭和排汙閥,水箱的底端與底座的頂端相連接,水箱的頂端與加熱箱的底端相連接,排水泵的右端與水箱的左端相連接,並且排水泵的右端設置有吸水口,排水泵的頂端設置有排水口,排水泵的吸水口與水箱的內部相通,連接軟管的一端與排水泵的排水口相連接,連接軟管的另一端與輸水管的左端相連接,輸水管的底端固定安裝於外殼的頂端,多組第二噴頭的頂端均與輸水管的底端相連接,多組第二噴頭的底端均與外殼的頂端相連接,排汙閥的左端與外殼的右端底部相連接;將清洗液倒入至水箱的內部,打開排水泵,將水箱內的清洗液排入至輸水管的內部,通過多組第二噴頭將清洗液排入至外殼的內部,對外殼的內部進行清洗,之後打開排汙閥,將外殼內的汙水排出,從而提高設備的便捷性。
13.與現有技術相比本實用新型的有益效果為:通過第一進料閥將棉種倒入至網籠的內部,同時打開排料門,再打開驅動裝置,使網籠旋轉,對棉種進行篩選,將不合格的棉種由外殼的底端排出,之後將第一進料閥和排料門關閉,再將藥劑倒入至外殼的內部,通過包衣裝置對棉種進行包衣,再通過烘乾裝置對棉種進行烘乾,之後通過升降裝置將烘乾的棉種排出,從而降低工作人員的勞動量,提高設備的實用性。
附圖說明

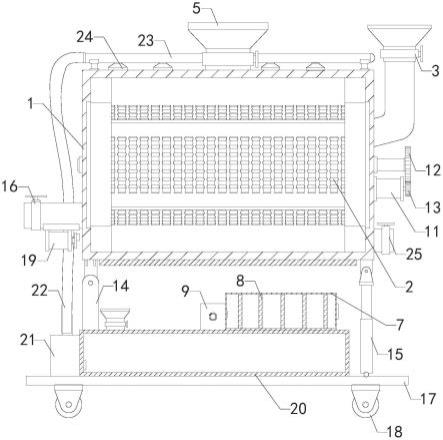

14.圖1是本實用新型的正視剖面結構示意圖;
15.圖2是本實用新型的正視結構示意圖;
16.圖3是本實用新型網籠和刮板的軸測放大結構示意圖;
17.附圖中標記:1、外殼;2、網籠;3、第一進料閥;4、排料門;5、第二進料閥;6、刮板;7、加熱箱;8、加熱元件;9、風機;10、輸氣管;11、驅動電機;12、第一齒輪;13、第二齒輪;14、支架; 15、液壓缸;16、排料閥;17、底座;18、萬向輪;19、震動電機; 20、水箱;21、排水泵;22、連接軟管;23、輸水管;24、第二噴頭; 25、排汙閥;26、第一噴頭。
具體實施方式
18.為了便於理解本實用新型,下面將參照相關附圖對本實用新型進行更全面的描述。本實用新型可以以許多不同的形式來實現,並不限於本文所描述的實施例。相反地,提供這些實施例的目的是使對本實用新型的公開內容更加透徹全面。
19.實施例1
20.包衣裝置安裝於篩選裝置中,烘乾裝置安裝於篩選裝置上,所述篩選裝置對棉種進行篩選,包衣裝置對棉種進行包衣,烘乾裝置對包衣後的棉種進行烘乾;
21.所述篩選裝置包括驅動裝置、升降裝置、外殼1、網籠2、第一進料閥3和排料門4,外殼1安裝於升降裝置的頂部,並且外殼1的右端設置有進料管,第一進料閥3的底端與外殼1的進料管的頂端相連接,排料門4的安裝於外殼1的底端,驅動裝置安裝於外殼1的右端,網籠2 通過轉軸安裝於外殼1的內部;
22.所述包衣裝置包括第二進料閥5和多組刮板6,第二進料閥5的底端與外殼1的頂端相連接,多組刮板6的一端均與網籠2的表面相連接,多組刮板6的另一端均與外殼1的內壁緊密接觸;
23.通過第一進料閥3將棉種倒入至網籠2的內部,同時打開排料門4,再打開驅動裝置,使網籠2旋轉,對棉種進行篩選,將不合格的棉種由外殼1的底端排出,之後將第一進料閥3和排料門4關閉,再將藥劑倒入至外殼1的內部,通過第二進料閥5將藥劑倒入至外殼1的內部,通過網籠2旋轉,使多組刮板6將外殼1內的藥劑刮至外殼1的頂部,再通過重力作用,使藥劑落入至網籠2的內部,將藥劑包裹在翻滾的棉種表面,之後通過升降裝置將烘乾的棉種排出,從而降低工作人員的勞動量,提高設備的實用性。
24.實施例2
25.包衣裝置安裝於篩選裝置中,烘乾裝置安裝於篩選裝置上,所述篩選裝置對棉種進行篩選,包衣裝置對棉種進行包衣,烘乾裝置對包衣後的棉種進行烘乾;
26.所述篩選裝置包括驅動裝置、升降裝置、外殼1、網籠2、第一進料閥3和排料門4,外殼1安裝於升降裝置的頂部,並且外殼1的右端設置有進料管,第一進料閥3的底端與外殼1的進料管的頂端相連接,排料門4的安裝於外殼1的底端,驅動裝置安裝於外殼1的右端,網籠2 通過轉軸安裝於外殼1的內部;
27.所述烘乾裝置包括加熱箱7、多組加熱元件8、風機9、輸氣管10 和多組第一噴頭26,加熱箱7安裝於外殼1的下方,並且加熱箱7的右端設置有進氣口,多組加熱元件8均安裝於加熱箱7的內部,風機9的右端與加熱箱7的左端相連接,並且風機9的右端設置有吸入口,風機 9的前端設置有排出管,多組第一噴頭26的後端均與外殼1的前端相連接,多組第一噴頭26的前端均與輸氣管10的後端相連接,所述風機9 的排出管與輸氣管10的內部相通;
28.通過第一進料閥3將棉種倒入至網籠2的內部,同時打開排料門4,再打開驅動裝置,使網籠2旋轉,對棉種進行篩選,將不合格的棉種由外殼1的底端排出,之後將第一進料閥3和排料門4關閉,再將藥劑倒入至外殼1的內部,通過包衣裝置對棉種進行包衣,之後空氣進入至加熱箱7的內部,經多組加熱元件8對加熱箱7內的空氣進行加熱後,通過風機9將熱氣排入至輸氣管10中,使多組第一噴頭26將熱氣排入至外殼1中,對外殼1內棉種表面的藥劑烘乾,然後通過升降裝置將烘乾的棉種排出,從而降低工作人員的勞動量,提高設備的實用性。
29.如圖1至圖3所示,本實用新型的一種棉種精選包衣機,其在工作時,首先通過第一進料閥3將棉種倒入至網籠2的內部,同時打開排料門4,再打開驅動電機11,經第二齒輪13與第一齒輪12嚙合傳動,使網籠2旋轉,對棉種進行篩選,將不合格的棉種由外殼1的底端排出,之後將第一進料閥3和排料門4關閉,再將藥劑倒入至外殼1的內部,通過第二進料閥5將藥劑倒入至外殼1的內部,通過網籠2旋轉,使多組刮板6將外殼1內的藥劑刮至外殼1的頂部,再通過重力作用,使藥劑落入至網籠2的內部,將藥劑包裹在翻滾的棉種表面,再使空氣進入至加熱箱7的內部,經多組加熱元件8對加熱箱7內的空氣進行加熱後,通過風機9將熱氣排入至輸氣管10中,使多組第一噴頭26將熱氣排入至外殼1中,對外殼1內棉種表面的藥劑烘乾,之後通過液壓缸15 伸展,使外殼1向左傾斜,同時打開排料閥16和震動電機19,再通過網籠2的旋轉,將網籠2內的棉種排出,然後將清洗液倒入至水箱20 的內部,打開排水泵21,將水箱20內的清洗液排入至輸水管23的內部,通過多組第二噴頭24將清洗液排入至外殼1的內部,對外殼1的內部進行清洗,之後打開排汙閥25,將外殼1內的汙水排出即可。
30.本實用新型所實現的主要功能為:對棉種進行自動篩選,自動包衣,再自動排出,之後對外殼1的內部進行清洗,減少對人工和其他設備的實用性。
31.本實用新型的一種棉種精選包衣機,其安裝方式、連接方式或設置方式均為常見機械方式,只要能夠達成其有益效果的均可進行實施;本實用新型的一種棉種精選包衣機的風機9、驅動電機11、液壓缸15、震動電機19和排水泵21為市面上採購,本行業內技術人員只需按照其附帶的使用說明書進行安裝和操作即可,而無需本領域的技術人員付出創造性勞動。
