具有反饋機構的動態系帶系統
1.本技術是申請日2019年9月5日，申請號201980070588.9，發明名稱為「具有反饋機構的動態系帶系統」的發明申請的分案申請。
2.相關申請的交叉引用
3.本技術要求於2019年9月5日提交的美國非臨時專利申請號16/561,323的優先權，該申請根據35 usc
§
119(e)要求於2018年9月6日提交的美國臨時申請序列號62/727,916的優先權，其公開內容通過引用整體併入本文。
技術領域
4.本公開大體涉及鞋類物品，其具有用於使鞋在收緊狀態和鬆弛狀態之間移動的動態系帶系統。


背景技術：

5.本部分提供與本公開有關的背景信息，但不必是現有技術。
6.鞋類物品傳統地包括鞋面和鞋底結構。鞋面可以由任何適當的材料(一個或多個)形成，以在鞋底結構上接收、固定和支撐腳。鞋面的底部部分——靠近腳的底表面——附連至鞋底結構。鞋底結構通常包括分層布置，該分層布置在提供與地表面的耐磨性和附著力的外底和鞋底夾層之間延伸，該鞋底夾層設置在該外底和鞋面之間，用於為腳提供緩衝。
7.鞋面可與鞋帶、捆帶或其他緊固件協作，以調整鞋面圍繞腳的貼合。例如，鞋帶可以被收緊以關閉圍繞腳的鞋面，並且一旦達到鞋面圍繞腳的期望的貼合就繫緊。每次繫緊鞋帶時，都必須小心以確保鞋面在腳周圍不會太松或太緊。此外，在鞋的穿著期間，鞋帶可能會鬆弛或解開。儘管諸如鉤環式緊固件的緊固件比傳統的鞋帶更容易且更快速地操作，但是這些緊固件具有隨著時間而磨損的傾向，並且在將鞋面固定到腳時需要更多的注意以獲得所需的張緊力。
8.已知的收緊系統典型地包括收緊機構，例如可旋轉的旋鈕，該收緊機構可以被操縱，以向與鞋面相互作用的一或多個纜線施加張緊力，用於使鞋面圍繞腳關閉。儘管這些收緊系統可以逐漸增加所述一或多個纜線的張緊力的大小，以實現鞋面圍繞腳的期望貼合，但它們需要操縱收緊機構的耗時工作，以適當地張緊纜線來使鞋面圍繞腳固定，且當希望從腳上移走鞋時，穿著者需要同時按壓釋放機構並將鞋面從腳拉開，以釋放纜線的張緊力。因此，已知的收緊系統缺乏合適的裝置，來既快速地調節纜線的張緊力以使鞋面圍繞腳關閉、又快速地釋放施加在纜線上的張緊力，從而鞋面可以快速地鬆開，用於從腳移走鞋。此外，需要將這些已知的收緊系統所採用的收緊機構結合到鞋面的外部上，以使得穿著者可接近該收緊機構，以調節鞋面圍繞腳的貼合度，從而損害鞋的整體外觀和美觀性。
附圖說明
9.本文所述的附圖僅出於所選構造的闡釋目的，並且不意圖限制本發明的範圍。

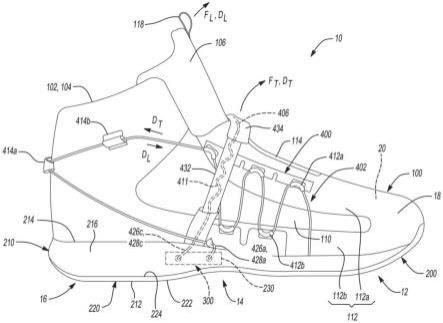

10.圖1是根據本發明原理的具有鎖定裝置的鞋類物品的側視圖，該鎖定裝置可在限
制纜線運動的鎖定狀態和允許纜線運動的解鎖狀態之間移動；
11.圖2是圖1的鞋類物品的頂部透視圖，其示出了具有外側和內側鞋帶段的纜線，當纜線沿收緊方向移動時，該纜線可操作以使鞋面從鬆弛狀態移動到收緊狀態；
12.圖2a是根據本公開原理的纜線引導件的沿圖2的截面線2a-2a截取的截面圖；
13.圖2b是根據本公開原理的纜線引導件在圖2的區域2b選取的放大視圖；
14.圖3是圖1的鞋類物品的底部透視圖，其示出了從鞋面移除的鞋底結構，以暴露布置在中底布的底表面上的鎖定裝置；
15.圖4是圖1的鞋類物品的替代視圖，其示出了放鬆握把，該放鬆握把可操作地使鎖定裝置從鎖定狀態過渡到解鎖狀態，該放鬆握把與控制部分基本上對準，該控制部分可操作以使鞋面從鬆弛狀態運動到收緊狀態；
16.圖5是圖1的鞋類物品的鞋面的圖案在鬆弛狀態時的頂視圖；
17.圖6是圖1的鞋類物品的鞋面的圖案在收緊狀態時的頂視圖；
18.圖7是圖1的鞋類物品的鞋底夾層的底視圖，其示出了腔室和穿過鞋底夾層形成的多個通道，用於接收鎖定裝置並引導張緊纜線穿過鞋底夾層；
19.圖8是根據本公開原理的鎖定裝置和纜線的透視圖；
20.圖9是圖8的鎖定裝置的分解圖，其示出了鎖定裝置的殼體和鎖定構件；
21.圖10是圖8的鎖定裝置的頂視圖，其示出了具有蓋的殼體，該蓋被移除以暴露可滑動地設置在殼體內的鎖定構件，該圖10是當鎖定構件處於鎖定位置時；
22.圖11是圖8的鎖定裝置的頂視圖，其示出了具有蓋的殼體，該蓋被移除以暴露可滑動地設置在殼體內的鎖定構件，該圖11是當鎖定構件處於解鎖位置時；
23.圖12是圖8的鎖定裝置的沿圖10的截面線12-12截取的截面圖，其示出鎖定裝置的滑輪和插腳之間的界面；
24.圖13是圖8的鎖定裝置的殼體的透視圖，其中，殼體包括用於與鎖定裝置的滑輪相接的插腳；
25.圖14是圖8的鎖定裝置的殼體的另一示例的透視圖，但是沒有圖13的插腳；
26.圖15是圖8的鎖定裝置的滑輪的透視圖；
27.圖16是包括圖8的鎖定裝置的鞋類物品的後透視圖，該鎖定裝置在鞋類物品的後跟區域的後端部處；
28.圖17是包括圖8的鎖定裝置的鞋類物品的後透視圖，該鎖定裝置在鞋類物品的內側、後跟區域處；
29.圖18是包括圖8的鎖定裝置的鞋類物品的頂視圖，該鎖定裝置在鞋類物品的鞋面前端(vamp)區域處。
30.貫穿附圖，相應的附圖標記標示相應的部分。
具體實施方式
31.現在將參照附圖更全面地描述示例構造。提供示例構造，使得本公開將是透徹的，且向本領域技術人員充分傳達本公開的範圍。特定細節被闡述，諸如特定部件、裝置和方法的例子，以便提供本公開的構造的透徹理解。對本領域技術人員明顯的是，不需要使用特定細節、該示例構造可以許多不同形式具體實施，且該特定細節和示例構造不應解釋為限制
本說明書範圍。
32.在此所用的術語出於描述特定示例構造的目的，且不意圖是限制性的。如在此所使用的，單數冠詞「一個」、「一」和「該」可意圖也涵蓋複數形式，除非本文明確指出相反情況。術語「包括(comprises)」、包括(comprising)」、「包含」和「具有」是包含性的，且因此表明所述特徵、步驟、操作、元件和/或部件的存在，但不排除一個或多個其他特徵、步驟、操作、元件、部件和/或其組的存在或添加。在此所述的方法步驟、過程和操作不解釋為必須要求它們以所討論或所示的特定順序執行，除非特別說明按照執行順序。可利用附加或替換步驟。
33.當元件或層稱為「在另一元件或層上」、「接合至」另一元件或層、「連接至」另一元件或層、「附連至」另一元件或層或「聯接至」另一元件或層時，其可直接在該另一元件或層上、接合、連接、附連或聯接至該另一元件或層，或者介入元件或層可存在。相反，當一元件稱為「直接在另一元件或層上」、「直接接合至」另一元件或層、「直接連接至」另一元件或層、「直接附連至」另一元件或層或「直接聯接至」另一元件或層時，可不存在介入元件或層。用於描述元件之間關係的其他詞彙應以同樣的方式理解(例如，「在...之間」相對於「直接在...之間」、「鄰近」相對於「直接鄰近」等)。如在此所用的，術語「和/或」包括一個或多個相關聯所列物件的任何和全部組合。
34.術語第一、第二、第三等可在此使用，以描述各個元件、部件、區域、層和/或部分。這些元件、部件、區域、層和/或部分不應被這些術語限制。這些數據可僅用於將一個元件、部件、區域、層或部分與另一個區域、層或部分區分。諸如「第一」、「第二」和其他數字術語這樣的術語不暗示次序或順序，除非本文明確指出。由此，在以下討論的第一元件、部件、區域、層或部分可稱為第二元件、部件、區域、層或部分，而沒有偏離示例構造的教導。
35.本公開的一個方面提供了一種鞋類物品。所述鞋類物品包括：鞋面，所述鞋面限定內部空隙；以及纜線，所述纜線沿收緊方向可移動，以使鞋面進入收緊狀態，且沿鬆弛方向可移動，以使鞋面進入鬆弛狀態。鞋類物品還包括與鞋類物品聯接的纜線鎖，該纜線鎖包括殼體，且可在鎖定狀態下操作以限制纜線沿鬆弛方向的運動，並可在解鎖狀態下操作以允許纜線沿鬆弛方向的運動。纜線鎖包括第一滑輪，其布置在殼體內，並定位成響應纜線穿過殼體的運動並沿第一滑輪的外圓周部分自由旋轉。
36.本公開的實施方式可包括一個或多個以下可選特徵。在一些實施方式中，纜線包括控制部分，該控制部分可操作為沿第一方向從鞋面移開，以沿收緊方向移動纜線。在此，纜線鎖可以遠離控制部分布置。
37.在一些示例中，第一滑輪包括從第一滑輪的旋轉軸線延伸的多個突起，所述突起限定布置在所述多個突起的相鄰突起之間的開口。第一滑輪可限定圍繞第一滑輪的外圓周延伸的溝槽，該溝槽可操作以將纜線接收在其中。在此，該溝槽可以在第一滑輪的第一側和相對的第二側的每個處的相應突起之間限定。可選地，鞋類物品還可包括與殼體聯接並具有第一端部的插腳，當第一滑輪旋轉時，該第一端部可操作為被所述多個突起間歇地接合。這裡，插腳可包括附連到殼體的第二端部，當第一滑輪旋轉時，第一端部相對於第二端部移動。插腳可以與殼體一體地形成。附加地或可替代地，插腳可具有在第二端部和第一端部之間延伸的第一長度，該插腳沿具有第一長度的部分變平。
38.在一些構造中，纜線鎖包括第二滑輪，該第二滑輪可操作為，當纜線沿收緊方向相
對於殼體並在殼體內平移時提供聽覺反饋和觸覺反饋中的至少一個，與第一滑輪相比，該第二滑輪接合纜線的不同部分。
39.這裡，偏壓彈簧可以在第一滑輪和第二滑輪之間延伸，該偏壓彈簧的第一端部與殼體聯接，且該偏壓彈簧的第二端部與滑動鎖定構件聯接。附加地或替代地，殼體可以是細長的，並且可以具有縱向中線，第一滑輪可以相對於第二滑輪布置在殼體的縱向中線的相對側，且第一滑輪和第二滑輪二者都可以鄰近殼體的第一端部布置。
40.在一些實施方式中，殼體具有第一平面外表面和相對的第二平面外表面，第一平面外表面和第二平面外表面之間的最大厚度在0.6cm至1.2cm的範圍內。殼體可以是雙側對稱的。可選地，殼體可以成形為圓角矩形。當殼體成形為圓角矩形時，該鞋類物品還可包括位於殼體的每個相應角部處的孔口。在此，纜線的部分可以延伸穿過位於殼體的每個相應角部處的每個孔口。
41.在一些示例中，殼體是剛性的。在其他示例中，殼體包括一個或多個孔口，所述孔口位於殼體的周邊邊緣附近且構造為接收緊固件穿過其中的插入件。在該示例中，緊固件是選自由以下各項構成的組中的一個或多個：線、細絲、帶、鉚釘、螺栓、螺釘、鉤和杆。
42.在一些構造中，纜線隨著其繞第一滑輪的部分延伸並延伸穿過殼體中的孔口而改變方向，並且其中，方向變化大於35度且小於120度。鞋類物品還可包括從殼體的內表面延伸的軸，第一滑輪安裝在軸上並可繞軸旋轉。纜線處於張緊力下時可從第一滑輪切向於第一滑輪的外圓周部分延伸，並穿過殼體中的孔口。
43.本公開的另一方面提供了一種鞋類物品。該鞋類物品包括限定內部空隙的鞋面。所述鞋類物品還包括纜線，所述纜線沿收緊方向可移動，以使鞋面進入收緊狀態，且沿鬆弛方向可移動，以使鞋面進入鬆弛狀態。鞋類物品還包括纜線鎖，該纜線鎖包括殼體，且可在鎖定狀態下操作以限制纜線沿鬆弛方向的運動，並可在解鎖狀態下操作以允許纜線沿鬆弛方向的運動。纜線鎖包括第一滑輪和第二滑輪，所述第一滑輪和第二滑輪接收纜線的不同部分，且當纜線相對於殼體並在殼體內平移時可操作以相對於殼體旋轉。
44.本公開的實施方式可包括一個或多個以下可選特徵。在一些例子中，纜線包括控制部分，該控制部分可操作為沿第一方向從鞋面移開，以沿收緊方向移動纜線。在此，纜線鎖可以遠離控制部分布置。在另一個示例中，第一滑輪和第二滑輪被構造為提供與纜線沿收緊方向移動第一距離相對應的增量反饋。
45.在一些實施方式中，第一滑輪和第二滑輪的至少一個包括從第一滑輪和第二滑輪的所述至少一個的旋轉軸線延伸的多個突起，所述突起限定布置在所述多個突起的相鄰突起之間的開口。在此，第一滑輪和第二滑輪的所述至少一個可限定圍繞第一滑輪和第二滑輪的所述至少一個的外圓周延伸的溝槽，該溝槽可操作以將纜線接收在其中。可選地，鞋類物品還可包括具有第一端部的插腳，當纜線沿收緊方向移動時，該第一端部可操作為被所述多個突起間歇地接合。這裡，插腳可包括附連到殼體的第二端部，當纜線沿收緊方向移動時，第一端部相對於第二端部移動。插腳可以與殼體一體地形成。在一些例子中，第一滑輪和第二滑輪可操作為，當纜線沿收緊方向相對於殼體並在殼體內平移時提供聽覺反饋和觸覺反饋中的至少一個。
46.本公開的另一方面提供了一種用於纜線的纜線鎖。纜線鎖包括殼體，該殼體具有第一端部和第二端部，該第二端部布置在殼體的與第一端部相對的第二端部上。纜線鎖還
包括第一滑輪，該第一滑輪由殼體可旋轉地支撐並且靠近第一端部和第二端部中的一個布置。第一滑輪可操作為響應纜線穿過殼體的運動並沿第一滑輪的外圓周部分自由旋轉。纜線鎖還包括第二滑輪，該第二滑輪由殼體可旋轉地支撐並且靠近第一端部和第二端部中的所述一個布置。第二滑輪可操作為響應纜線穿過殼體的運動並沿第二滑輪的外圓周部分自由旋轉。纜線鎖還包括鎖定構件，該鎖定構件可滑動地設置在殼體內並且可在鎖定狀態和解鎖狀態之間移動，該鎖定狀態可操作為限制纜線沿第一方向相對於殼體的運動，該解鎖狀態操作位允許纜線沿第一方向相對於殼體的運動。鎖定構件布置成比第一滑輪和第二滑輪更靠近殼體的第一端部和第二端部中的另一個。
47.本公開的實施方式可包括一個或多個以下特徵。在一些構造中，第一滑輪和第二滑輪每個包括從第一滑輪和第二滑輪的旋轉軸線延伸的多個突起，所述突起限定布置在所述多個突起的相鄰突起之間的開口。在此，第一滑輪可限定圍繞第一滑輪的外圓周延伸的第一溝槽，第二滑輪可限定圍繞第二滑輪的外圓周延伸的第二溝槽，第一溝槽和第二溝槽可操作以將纜線接收在其中。可選地，第一溝槽可以在第一滑輪的第一側和相對的第二側的每個處的對應突起之間限定，第二溝槽可以在第二滑輪的第一側和相對的第二側的每個處的對應突起之間限定。在該構造中，纜線鎖還可包括第一插腳和第二插腳，該第一插腳與殼體聯接，且具有第一端部，該第一端部可操作為當第一滑輪旋轉時被所述多個突起間歇地接合，該第二插腳與殼體聯接，且具有第一端部，該第一端部可操作為當第二滑輪旋轉時被所述多個突起間歇地接合。第一插腳和第二插腳每個可包括附連到殼體的第二端部，當第一滑輪和第二滑輪旋轉時，第一端部相對於第二端部彈性地偏轉。第一插腳和第二插腳可以與殼體一體地形成。附加地或可替代地，第一插腳和第二插腳每個可具有在第二端部和第一端部之間延伸的第一長度，該第一插腳和第二插腳沿具有第一長度的部分變平。
48.在一些例子中，第一滑輪和第二滑輪的任一個或二者可操作為，當旋轉時、響應纜線相對於殼體並在殼體內平移而提供聽覺反饋和觸覺反饋中的至少一個，與第一滑輪相比，第二滑輪接合纜線的不同部分或不同纜線。纜線鎖可包括偏壓彈簧，其在第一滑輪和第二滑輪之間延伸，該偏壓彈簧的第一端部與殼體聯接，且該偏壓彈簧的第二端部與鎖定構件聯接。
49.在一些實施方式中，殼體是細長的，且具有縱向中線，第一滑輪相對於第二滑輪布置在殼體的縱向中線的相對側。可選地，殼體可具有第一平面外表面和相對的第二平面外表面，第一平面外表面和第二平面外表面之間的最大厚度在0.6cm至1.2cm的範圍內。附加地或替換地，殼體可以是雙側對稱的。
50.在一些構造中，殼體被成形為圓角矩形。在此，纜線鎖還可以包括位於殼體的每個相應角部處的孔口。纜線的部分可以延伸穿過位於殼體的每個相應角部處的每個孔口。附加地或替換地，殼體可以是剛性的。在其他構造中，殼體包括一個或多個孔口，所述孔口位於殼體的周邊邊緣附近且構造為接收緊固件穿過其中的插入件。在此，緊固件可以是選自由以下各項構成的組中的一個或多個：線、細絲、帶、鉚釘、螺栓、螺釘、鉤和杆。
51.在一些例子中，纜線隨著其繞第一滑輪的部分延伸並延伸穿過殼體中的第一孔口而改變方向，且隨著其繞第二滑輪的部分延伸並延伸穿過殼體中的第二孔口而改變方向，並且其中，方向變化大於35度且小於120度。纜線鎖可包括從殼體的內表面延伸的第一軸和從殼體的內表面延伸的第二軸，第一滑輪被安裝在第一軸上並可繞第一軸旋轉，第二滑輪
被安裝在第二軸上並可繞該第二軸旋轉。
52.在一些實施方式中，纜線處於張緊力下時從第一滑輪切向於第一滑輪的外圓周部分延伸，並穿過殼體中的第一孔口，且從第二滑輪切向於第二滑輪的外圓周部分延伸，並穿過殼體中的第二孔口。在其他實施方式中，所述鎖定構件包括朝向彼此會聚的第一鎖定表面和第二鎖定表面，所述第一鎖定表面可操作為，在鎖定狀態下將纜線的第一部分夾緊在殼體的第一接合表面和第一鎖定表面之間，第二鎖定表面可操作為，在鎖定狀態下將纜線的第二部分夾緊在殼體的第二接合表面和第二鎖定表面之間，以限制纜線沿第一方向相對於殼體的移動。
53.在附圖和以下描述中闡述了本公開的一個或多個實施方式的細節。其他方面、特徵和優點將從說明書和附圖以及從權利要求書顯現。
54.參照圖1-18，在一些實施方式中，鞋類物品10包括鞋面100和附連到鞋面100的鞋底結構200。鞋類物品10還包括結合到鞋面100和鞋底結構200的至少一個中的鎖定裝置或纜線鎖300和緊固系統400。緊固系統400包括纜線402，該纜線與鎖定裝置300配合以使鞋類物品10在收緊狀態和鬆弛狀態之間移動，如下文詳述。
55.如以下更詳細地描述的，纜線402可沿收緊方向d
t
移動，以將鞋類物品10移動到收緊狀態，並可沿鬆弛方向d
l
移動，以將鞋類物品10移動到鬆弛狀態。在一些實施方式中，鞋面100和鞋底結構200協作，以提供用於引導纜線402的部分通過鎖定裝置300的通道和引導件。鎖定裝置300被配置為將纜線402選擇性地固定在收緊狀態。
56.鞋類物品10可分為一個或多個區域。所述區域可包括前足部分12、足中部分14和足跟部分16。前足區域12可與將腳的蹠骨與趾骨連接的關節和腳趾相對應。足中區域14可與腳的足弓區域相對應，而足跟區域16可與腳的後部區域相對應，包括跟骨。鞋10可分別包括內側18和外側20，它們與鞋10的相對側相對應且延伸穿過所述區域12、14、16。
57.鞋面100包括限定內部空隙102的內表面，該內部空隙被構造成接收並固定用於支撐在鞋底結構200上的腳。足跟部分16中的腳踝開口104可提供進入內部空隙102的通道。例如，腳踝開口104可以容納腳以將腳固定在空隙102內，並有助於腳進入和移出內部空隙102。鞋面100可包括鞋舌部分106，其在外側18和內側20之間延伸，並覆蓋內部空隙102。
58.鞋面100可以由一種或多種材料形成，其縫合或粘合在一起以形成內部空隙102。鞋面的合適材料可以包括但不限於織物、泡沫、皮革和合成皮革。示例性鞋面100可以由一個或多個基本上非彈性的或不可拉伸的材料與一個或多個基本上彈性的或可拉伸的材料的組合形成，所述材料布置在鞋面100的不同區域中，以促進鞋面100在收緊狀態和鬆弛狀態之間的移動。
59.所述一個或多個彈性材料可以包括一個或多個彈性織物的任何組合，例如但不限於氨綸、彈性纖維、橡膠或氯丁橡膠。所述一個或多個非彈性材料可包括熱塑性聚氨酯、尼龍、皮革、乙烯基或不賦予彈性屬性的另一種材料/織物中的一個或多個的任意組合。
60.例如，鞋面100的外側18和內側20中的一個或兩個可以包括由所述一個或多個彈性材料形成的彈性區域110和由所述一個或多個非彈性材料形成的非彈性區域112。在所示的示例中，非彈性區域112圍繞彈性區域110。例如，非彈性區域112可以包括上非彈性區域112a和下非彈性區域112b，它們在外側18和內側的一個或兩個處界定從前足區域12延伸到足中區域14的彈性區域110的上邊緣和下邊緣。
61.在一些構造中，腳背區域114可以由所述一個或多個彈性材料形成，並且沿鞋面100在外側18和內側20的各個上非彈性區域112a之間從鞋舌106延伸穿過前足區域12，如圖2所示。因此，彈性腳背區域114將鞋面100的外側和內側18和20分開。
62.在其他構造中，省略了彈性腳背區域114，並且非彈性的外側和內側上非彈性區域112a協作，以覆蓋在內部空隙102內的腳的腳背。在一些構造中，整個鞋面100由所述一個或多個彈性材料形成，並且所述一個或多個非彈性材料在預定位置處附連(例如，粘結或緊固)到彈性材料以限定局部非彈性區域。
63.圖2是示出了鞋面100的鞋10的頂視圖，其包括對應於腳背區域114並且在外側18和內側20的彈性區域110之間延伸的喉部封閉件116。在一些示例中，鞋面100的喉部封閉件116由所述一個或多個非彈性材料一體地形成鞋舌部分106。因此，當鞋面100處於收緊狀態或鬆開狀態的任一中時，喉部封閉件116可限定內部空隙102的部分並在其中包圍腳。
64.在一些實施方式中，鞋底結構200包括以分層構造布置的鞋底夾層210和外底220。例如，在鞋10的使用期間，外底220與地表面接合，並且鞋底夾層210布置在鞋面100和外底220之間。在一些示例中，鞋底結構200還可以包括附加的層，例如內底或鞋墊108，其可以位於鞋面100的內部空隙102內，以容納腳的足底表面，以增強鞋10的舒適度。
65.鞋底夾層210包括底表面212和布置在鞋底夾層210的與底表面212相對的一側的頂表面或中底214。在一些示例中，鞋底夾層210的側壁216在下表面212和上表面214之間延伸。縫合部或粘合劑可將鞋底夾層210固定到鞋面100。另外，鞋底夾層210可附連至中底布218，其通常布置在鞋面100和鞋底夾層210之間，如圖3所示。中底214的輪廓可以被設置為與腳的底表面(例如，平的)的輪廓一致。在一些示例中，內底或短襪可在鞋面100的內部空隙102的至少一部分內布置在腳下的中底表面222上。
66.在一些示例中，外底220包括地面接合表面22和相對的內表面224。外底220可經由鞋底夾層210附連到鞋面100。外底220通常提供與地表面的摩擦阻力和牽引，且可由賦予耐久性和磨損阻力以及增強與地表面的牽引的一個或多個材料形成。例如，橡膠可以形成外底220的至少一部分。
67.如圖1所示，鞋底結構200可包括用於封裝鎖定裝置300的腔室230，以及穿過鞋底夾層210形成的通道/渠道，用於使纜線402從中穿過。在所示的示例中，空腔230穿過中底214和鞋底夾層210的底表面212形成，使得附接到中底布218的鎖定裝置300位於空腔230中。其他構造可以包括形成到中底214中的空腔230，而不延伸穿過底表面212。在一些示例中，鞋底夾層210既不結合至中底布218，也不結合至外底220的內表面224，而鎖定裝置300附連/結合至中底布218的底表面。
68.如下面更詳細地描述的，鞋面100和鞋底結構200可以包括用於將鎖定裝置300集成到鞋類物品10中的多個特徵和元件，允許鎖定裝置300使鞋類物品在收緊狀態和放鬆狀態之間移動。
69.如圖8所示，鎖定裝置300包括具有殼體304和蓋306的封殼302、布置在封殼302內並構造為選擇性地接合纜線402的鎖定構件或鎖308，以及布置在封殼302內的一個或多個旋轉纜線引導件310。如以下更詳細地描述的，在一些示例中，旋轉纜線引導件310與纜線402和封殼302協作，以在纜線402穿過鎖定裝置300時提供聽覺反饋和觸覺反饋中的至少一個。鎖定裝置300還包括第一偏壓構件或彈簧312和一對第二偏壓構件或彈簧314，該第一偏
壓構件或彈簧312被構造成將鎖定構件308朝向接合或鎖定位置偏壓，所述一對第二偏壓構件或彈簧314被構造成與殼體304協作以將鎖定構件308保持在解除接合或解鎖位置，如關於圖5和6所述的。
70.繼續參考圖9-13，殼體304限定在第一端部316和第二端部318之間延伸的長度。殼體304包括基部，該基部具有外表面322和形成在基部部分320的與外表面322相對的一側的纜線接收內表面324。周邊壁326從內表面324延伸，並與基部部分320和蓋306配合，以限定封殼302的主腔室328，其被構造為接收纜線402、鎖定構件308和纜線引導件310。在所示的示例中，周邊壁326包括在第一端部316和第二端部318的每個處的一對端壁326a，以及在端壁326a之間延伸的相對的一對側壁326b，它們限定基本矩形的殼體。在其他示例中，周邊壁326可以是連續的並且限定圓形封殼302的環形周邊壁，或者可以是多面的並限定多邊形封殼302。
71.側壁326可以包括穿過其形成的多個纜線開口330，以提供主腔室328與封殼302的外部之間的連通。在所示示例中，開口330包括靠近第一端部316的第一對開口330a，用於接收纜線402的第一端部，以及靠近第二端部318的第二對開口330b，用於接收纜線402的第二端部。儘管示出的示例的開口330a，330b被形成為穿過外殼的拐角而形成，但是開口330a，330b可以完全形成在端壁326a中或完全形成在側壁326b中。
72.繼續參考鎖定裝置300，殼體304包括由相對的一對鎖定或接合表面334限定的鎖定通道332，所述鎖定或接合表面334朝向彼此會聚，從而鎖定通道與朝向殼體304的第二端部318逐漸變細的楔形構造相關聯。因此，接合表面334由殼體304的相應側壁限定，所述側壁朝向彼此會聚並在基部部分320的內表面324和蓋306之間延伸，以限定鎖定通道332。如下面更詳細描述的，接合表面334與鎖定構件308配合以固定纜線402。
73.殼體304進一步包括一個或多個軸336，該軸被構造為由纜線引導件310接收，並用作輪軸或主軸，纜線引導件繞該輪軸或主軸同軸地旋轉。如圖13所示，殼體304包括分別布置在鎖定通道332和每個第二開口330b之間的一對軸336。因此，軸336被定位在殼體304內，從而隨著纜線402在鎖定通道332和第二開口330b之間通過，纜線引導件310將被纜線402接合，如圖10和11。然而，軸336可以定位在殼體304的其他區域中，使得纜線引導件310沿纜線402的路徑布置。
74.繼續參照圖13，每個軸336可包括從基部部分320的內表面324突出第一距離並具有第一直徑的肩部部分338。軸336還包括從肩部部分338的遠端延伸第二距離並具有第二直徑的頸部部分340。肩部部分338和頸部部分340之間的直徑差限定平面的支承表面341，用於可旋轉地支撐纜線引導件310，如圖12所示。被構造為可旋轉地接收纜線引導件310中的一個的環形凹部342形成在基部部分320的內表面324中且與軸336同心。因此，如下所述，纜線引導件310被構造為，當纜線402穿過鎖定裝置300時繞軸336且在凹部342內旋轉。
75.如圖14所示，殼體304可包括一對插腳344，所述插腳具有第一端部346和自由懸掛的遠端348，該第一端部固定至殼體304，該自由懸掛的遠端被構造成間歇地接合纜線引導件310，以產生與纜線402穿過殼體304預確定距離的運動相對應的增量可聽輸出，如下面更詳細描述的那樣。在所示的示例中，每個插腳344的第一端部346附連至從基部部分320的內表面324延伸的凸臺的一側。在其他示例中，插腳344可直接附連到殼體304的基部部分320或其中一個側壁326。在另一示例中，殼體304、304a可以形成為沒有插腳，如圖15所示。
76.每個插腳344從第一端部346沿縱向軸線af沿朝向相應一個軸336的方向延伸。在一些示例中，每個插腳344的縱向軸線af與相應一個軸336的中心軸線as相交。插腳344被構造為沿縱向軸線af彈性地彎曲，從而插腳344的遠端348可在幹涉位置和放行位置之間操作。在幹涉位置中，插腳344的遠端348延伸到纜線引導件310的外周邊的旋轉路徑中，而當插腳344處於放行位置中時，插腳344的遠端348被布置在纜線引導件310的外周邊之外。因此，隨著纜線402被拉動穿過鎖定裝置300，纜線引導件310被使得繞軸336旋轉，以間歇地接合插腳344的遠端348，由此使得聽覺和觸覺反饋被提供給用戶以指示纜線402的運動。因此，滑輪310和插腳344的配合可以限定鎖定裝置300的反饋機構349。如上所述，殼體304a可以形成為沒有插腳，如圖14所示。當殼體304a形成為沒有插腳時，滑輪310可以在殼體內自由旋轉而不向用戶提供反饋。
77.參考圖10和13，殼體304包括一對保持特徵部350，其被構造為選擇性地接合鎖定構件308並將該鎖定構件308固定在解鎖位置，如圖13所示。與殼體304相關聯的保持特徵部350可包括布置在殼體304的相對側的第一保持特徵部350和第二保持特徵部350，從而保持特徵部350通過第二偏壓構件314向內朝著鎖定構件308偏壓。在示出的示例中，保持特徵部350每個包括與殼體304一體形成的柔性凸片352，使得保持特徵部350用作活動鉸鏈，該活動鉸鏈可在接合狀態和解除接合狀態之間移動，以便允許鎖定構件308在其之間通過。因此，每個突片352沿縱向軸線a
t
從固定的第一端部354延伸到分離的遠端356。如圖所示，每個突片352的遠端356可在殼體304的第一端部316處在鎖定通道332和開口330a之間部分地限定纜線402的路徑。因此，遠端356可包括凸的內引導表面358，纜線402沿該凸的內引導表面358在鎖定通道332和相應一個第一開口330a之間通過。
78.每個保持特徵部350還包括從凸片352的遠端356側向地延伸到鎖定通道332中的凸伸部360。凸伸部360的寬度可以沿從第一端部316到第二端部318的方向逐漸變細，使得凸伸部360包括面對殼體304的第一端部316的保持表面362和形成在凸伸部360的與保持表面362相對的側上的偏壓表面364。保持表面362和偏壓表面364的每個可以相對於殼體304的縱向軸線ah形成傾斜的角。然而，保持表面362相對於縱向軸線ah的角可以大於偏壓表面364的角度，使得保持表面362被構造為對鎖定構件308朝向第二端部318(即，鎖定狀態)的運動提供比第一端部316(即，解鎖狀態)更大的阻力。在所示的示例中，凸伸部360與凸片352的遠端356間隔開，並且與遠端356配合以限定軌道366或通道，用於將纜線402從鎖定通道332引導至其中一個第一開口330a。
79.繼續參考圖9-11，鎖定裝置300包括一對第二偏壓構件314，其被構造為朝向鎖定通道332向內偏壓遠端356且因此偏壓保持特徵350的凸伸部360。在所示的示例中，偏壓構件314是壓縮彈簧，其向凸片352的遠端356施加連續的偏壓力fb。在其他示例中，偏壓力fb可以通過其他類型的偏壓構件314施加，諸如張緊彈簧、螺旋彈簧；或通過將凸片352的第一端部354形成為彈性活動鉸鏈施加。
80.參照圖10和11，鎖定構件308被構造為可滑動地接收在殼體304的鎖定通道332內。如上所述，鎖定構件308可在鎖定狀態和解鎖狀態之間操作，以選擇性地鎖定纜線402。鎖定構件308包括第一端部368、第二端部370和一對鎖定表面372，其在第一端部368和第二端部370之間形成在鎖定構件的相對側。在一些示例中，鎖定表面372沿從第一端部368到第二端部370的方向彼此會聚，使得當鎖定構件308被布置在鎖定通道332內時，鎖定表面372平行
於殼體304的接合表面334的相應一個。在所示的示例中，鎖定表面372包括突出部或齒373，其被構造為，當鎖定構件308處於鎖定狀態時，允許纜線402朝向殼體304的第一端部316移動，同時通過握住纜線402而限制纜線402朝向殼體304的第二端部318的移動。
81.鎖定構件308的第一端部368可以包括具有從其向外延伸的喇叭狀突出部376的凸片部分374，以及在突出部376和鎖定表面372之間形成的一對棘爪378。通常，突出部376包括面向鎖定構件308的第一端部368的偏壓表面380和面向與偏壓表面380相反的方向的保持表面382。保持表面382限定了棘爪378的部分。突出部376的偏壓表面380被構造為，當鎖定構件308朝向殼體304的第一端部316移動時，隨著突出部376在凸伸部360之間通過，該偏壓表面與保持特徵部350的偏壓表面364相接。突出部376的保持表面382被構造為，與保持特徵部350的保持表面362相接，以將鎖定構件308固定在解鎖狀態，如圖3所示。
82.繼續參考圖9-11，鎖定構件308包括附連到第二端部370的第一偏壓構件312和附連到第一端部368的釋放繩384。如所示，第一偏壓構件312是拉伸彈簧，其具有附連到鎖定構件308的第二端部370的第一端部以及附接連殼體304的第二端部318的第二端部。因此，第一偏壓構件312被構造成向鎖定構件308施加連續的接合力fe，以使鎖定構件308朝向鎖定狀態偏壓。相反，釋放繩384在鎖定構件308的第一端部368處附連到凸片374，並被構造為將選擇性施加的釋放力fr傳遞到鎖定構件308的第一端部368。如下所述，當釋放力fr大於接合力fe時，鎖定構件308將從鎖定狀態向解鎖狀態移動。
83.圖10提供鎖定裝置300的頂視圖，其中蓋306被移除，以示出處於鎖定狀態時布置在殼體304的鎖定通道332內的鎖定構件308。在一些示例中，鎖定構件308被第一偏壓構件312偏壓到鎖定狀態中。例如，圖10示出了第一偏壓構件312在鎖定構件308上施加接合力fe，以使鎖定構件308的第二端部370推向殼體304的第二端部318，從而使鎖定構件308偏壓到鎖定狀態。在處於鎖定狀態時，鎖定構件308通過將纜線402的鎖定部分410a、410b夾緊在接合表面334和鎖定表面372之間來限制纜線402相對於殼體304的移動。因此，當將鬆弛力f
l
被施加至鬆弛握把118時，鎖定構件308的鎖定狀態限制纜線402沿鬆弛方向d
l
移動。在所示的示例中，當收緊力f
t
被施加至纜線402時，鎖定構件308允許纜線402移動，因為由於鎖定構件308的大致楔形形狀，該方向導致纜線402在鎖定構件308上施加力，由此將鎖定構件308移動到解鎖狀態。一旦由於偏壓構件312施加在鎖定構件308上的力而施加到纜線402的力被釋放，鎖定構件308就自動返回到鎖定狀態。
84.圖11提供鎖定裝置300的頂視圖，其中蓋306被移除，以示出處於解鎖狀態時布置在殼體304的鎖定通道332內的鎖定構件308。在一些示例中，附連到鎖定構件308的凸片374的釋放繩384將釋放力fr施加在鎖定構件308上，以使鎖定構件308遠離接合表面334移動。在此，釋放力fr足以克服第一偏壓構件312的接合力fe，以允許鎖定構件308相對於殼體304移動，從而在鎖定表面372和接合表面334之間的纜線402的鎖定部分410a、410b上的夾緊被釋放。在一些示例中，當有釋放繩384施加的釋放力fr被移除時，接合力fe導致鎖定構件308轉變回鎖定位置。
85.在處於解鎖狀態時，鎖定構件308通過允許纜線402的鎖定部分410a、410b在相應接合表面372和鎖定表面334之間自由移動而允許纜線402相對於殼體304的移動。當將拉力f
t
、f
l
施加到控制部分406和緊固部分的相應一個時，鎖定構件308的解鎖狀態允許纜線402沿收緊方向d
t
和鬆弛方向d
l
移動。纜線402沿收緊方向d
t
的運動導致緊固部分408的有效長
度減小，以使鞋面100的彈性區域110收縮，從而使鞋面100進入收緊狀態，以便封閉圍繞腳的內部空隙102，而纜線402沿鬆弛方向d
l
的移動導致緊固部分408的有效長度增加，以允許彈性區域110恢復到其平坦的放鬆狀態，從而有利於鞋面100從收緊狀態轉變為鬆弛狀態，從而可以將腳從內部空隙102移開，如圖5和6所示。
86.在一些示例中，施加到釋放繩384的釋放力fr的足夠的大小和/或持續時間導致釋放繩384沿與接合力fe的方向相反的方向將釋放力fr施加到鎖定構件308，從而鎖定構件308相對於殼體304遠離接合表面334、並朝向殼體304的第一端部316移動。當釋放力fr使鎖定構件308從殼體304的接合表面334移離預定距離時，殼體304的至少一個保持特徵部350可接合鎖定構件308的棘爪378。在此，一旦釋放力fr被釋放，鎖定構件308的棘爪378和殼體304的所述至少一個保持特徵部350之間的接合將鎖定構件308保持在解鎖位置。在鎖定構件308移動預定距離且釋放力fr不再被施加之後，第一偏壓構件312的接合力fe和所述一對第二偏壓構件314施加在保持特徵部350上的力將保持特徵部350的凸伸部360鎖定為與鎖定部件308的棘爪378接合。
87.在一些情況下，可以將與第一量值相關聯的釋放力fr施加到釋放繩384，以將鎖定構件308從接合表面334移離小於預定距離的距離，從而保持特徵部350不接合。
88.在這些情況下，當期望沿鬆弛方向d
l
(例如，通過將鬆弛力f
l
施加到鬆弛握把118)或收緊方向d
t
(例如，通過向控制部分406施加收緊力f
t
)移動纜線402時，可以維持與第一量值相關聯的釋放力fr，用於調節內部空隙102圍繞腳的貼合。一旦實現了內部空隙102圍繞腳的期望的貼合，就可以釋放釋放力fr，以使鎖定構件308過渡回到鎖定位置，使得纜線402的運動沿鬆弛方向d
l
被約束，且可以保持理想的貼合。應當注意，即使當鎖定構件308處於鎖定位置時，纜線402也可以沿收緊方向d
t
移動。這樣，一旦鬆弛力f
l
被釋放並實現了期望的貼合，則鎖定構件308通過將纜線402相對於殼體304的位置鎖定而自動地保持期望的貼合。
89.在其他情況下，可以將與大於第一量值的第二量值相關聯的釋放力fr施加到釋放繩384，以將鎖定構件308遠離接合表面334移動預定距離，以引起相應的保持特徵部350以接合棘爪378。通過為保持特徵部350的凸伸部360提供與鎖定構件308相對的錐形偏壓表面364，來促進保持特徵部350的接合，以當釋放繩384被拉動預定距離時，允許鎖定構件308更容易地抵抗偏壓力fb移動保持特徵部350，其中，偏壓力被第二偏壓構件314施加在該保持特徵部350上。在這些情況下，當釋放釋放力fr時，相應的保持特徵部350和棘爪378之間的接合將鎖定構件308保持在解鎖位置。
90.當將收緊力f
t
被施加到控制部分406時，鎖定構件308返回到鎖定位置。即，當將收緊力f
t
被施加到控制部分406時，外側控制部分406a和內側控制部分406b處於張緊狀態，該張緊狀態繼而隨著外側控制部分406a和內側控制部分406b穿過第一開口330a，經由保持特徵部350的凸片352的遠端356而在第二偏壓構件314上施加力，如圖10所示。這樣做時，保持特徵部350的遠端356壓縮第二偏壓構件314，並因此使保持特徵部350的凸伸部360彼此遠離並解除接合鎖定構件308的棘爪378，從而允許第一偏壓構件312使鎖定構件308返回到鎖定位置。
91.參考圖9-12，纜線引導件310可以是滑輪310，其可旋轉地聯接到殼體304的軸336。如圖15所示，每個滑輪310包括限定滑輪310的厚度的上表面386、下表面388，以及延伸穿過滑輪310的厚度並被構造為可旋轉地接收殼體304的軸336的孔口390。孔口390可包括向內
延伸的凸緣391，其具有用於可旋轉地接收軸336的頸部部分340的內表面以及由軸336的肩部部分338的支承表面341支撐的下表面，如圖12所示。滑輪310的外壁392在上表面386和下表面388之間延伸，並限定滑輪的較小直徑。
92.參考圖15，每個滑輪310包括上凸緣394a和下凸緣394b。上凸緣394a由多個上突起396a共同形成，所述多個上凸起396a繞滑輪310的外壁392並鄰近上表面386均勻地間隔開。每個上突起396a圍繞滑輪310的外壁392延伸第一長度l1，並間隔開第一距離d1。類似地，下凸緣394b由多個下突起396b共同形成，所述多個下凸起396b繞滑輪310的外壁392並鄰近下表面388均勻地間隔開。下突起396b繞滑輪的外壁392延伸第二長度l2，並間隔開第二距離d2。
93.在示出的示例中，上突起396a的第一長度l1與下突起396b之間的第二距離d2相同，下突起396b的第二長度l2與上突起396a之間的第一距離d1相同。此外，每個上突起396a與形成在相鄰下突起396b之間的空間軸向對齊。因此，上突起396a和下突起396b圍繞外壁392交替地布置，並且沿滑輪310的軸向方向不重疊。在其他示例中，可以使用不同的長度和空間，使得突起396a、396b沿軸向方向彼此重疊。
94.上突起396a和下突起396b與滑輪310的外壁392協作，以限定溝槽398，其被構造為在其中接收纜線402的部分。如上所述，當凸緣394a、394b由突起396a、396b限定時，溝槽398可以由突起396a、396b間歇並交替地限定。因此，纜線402將被上突起396a和下突起396b中的至少一個連續地容納在構造398內。
95.參考圖12的截面圖，每個滑輪310被構造為容納在殼體304的相應一個環形凹部342中，使得其中插腳344的遠端348延伸到相鄰下凸起396b之間形成的空間中。因此，插腳344的遠端348與下突起396b的旋轉路徑幹涉。隨著滑輪310旋轉，下突起396b間歇地接合插腳344的遠端348。這種間歇性接合既提供咔嗒聲形式的聽覺反饋，又以阻力間歇性增加的形式提供觸覺反饋。因此，滑輪310和插腳344的配合可以稱為限定鎖定裝置300的反饋機構349。
96.參考圖1和圖9，緊固系統400包括纜線402和形成在鞋面100或鞋底結構200上或中的跟蹤系統404，用於引導纜線402並使纜線402沿鞋類物品10分配張緊力。
97.纜線402可以由一個或多個光纖形成。例如，纖維可以包括聚乙烯纖維。附加地或替代地，纜線402可以由模製的單絲聚合物和/或具有或不具有其他潤滑塗層的編織鋼形成。在一些示例中，纜線402包括編織在一起的多股材料。
98.在示出的示例中，纜線402包括：控制部分406，其從形成為靠近第一端部316的第一開口330a延伸；緊固部分408，其從第二開口330b延伸；以及一對鎖定部分410，其在控制部分406和緊固部分408之間延伸。
99.控制部分406被構造為具有施加至其的收緊力f
t
，以使纜線402沿收緊方向d
t
移動。當結合到鞋類物品10中時，控制部分406可以布置在鞋類物品10上，使得用戶可以容易地抓住它以沿收緊方向d
t
拉動纜線402。當收緊力f
t
被施加到控制部分406時，緊固部分408被配置為與跟蹤系統404協作，以收緊鞋類物品10。相反，控制部分408也被構造為具有施加至其的鬆弛力f
l
，以使纜線402沿鬆弛方向d
l
移動。鎖定部分410a被布置在殼體304內，且被構造為(i)當沿收緊方向d
t
拉動纜線時旋轉滑輪310，以及(ii)與鎖定構件308接合以固定控制部分406的位置。
100.在一些示例中，控制部分406和緊固部分408的每個可以被稱為包括外側部分406a、408a和內側部分406b、408b。外側部分406a、408a和內側部分406b、408b可以彼此連接，使得控制部分406和緊固部分408的每個限定在開口330a、330b之間延伸的纜線402的連續有效長度。替換地，控制部分406和緊固部分408的至少一個可以包括分離的外側部分406a、408a和內側部分406b、408b。例如，如圖3所示，緊固部分408可以包括從其中一個第一開口330a延伸到外側終端409a的外側緊固部分408a和從另一個第一開口330a向內側終端409b延伸的內側緊固部分408b。終端409a、409b可以在鞋類10的前足區域12內沿中底布218的底表面可操作地彼此連接。外側控制部分406a通過外側鎖定部分410a連接至外側緊固部分408a，內側控制部分406b通過內側鎖定部分410b連接至內側緊固部分408b。
101.在纜線402的總長度保持恆定的同時，纜線402的控制部分406和緊固部分408的有效長度取決於纜線402相對於鎖定裝置300的位置。例如，當控制部分406被拉動並且纜線402通過鎖定裝置300沿收緊方向d
t
移動時，控制部分406的有效長度將增加，且緊固部分408的有效長度將減少。相反，當緊固部分408被拉動並且纜線402通過鎖定裝置300沿鬆弛方向d
l
移動時，緊固部分408的有效長度將增加以使鞋類物品10鬆弛，且控制部分406的有效長度將減少。如上所述，鎖定部分410是指纜線402的包含在鎖定裝置300內的部分，而與纜線402的位置無關。因此，控制部分406、緊固部分408和鎖定部分410的有效長度不是纜線402本身的固定部分，而是取決於纜線402相對於鎖定裝置300的位置。
102.儘管示出的示例將纜線402示出為連續地形成，但是在另一示例中，纜線402可以是零散的，由此一個或多個纜線的端部直接或間接地附連至彼此以形成纜線402。例如，纜線402可以包括：第一段，其包括外側控制部分406a、外側緊固部分408a和外側鎖定部分410a；以及單獨形成的第二段，其包括內側控制部分406b、內側緊固部分408b以及內側鎖定部分410b。在該示例中，每個段的控制部分406a、406b的端部直接地或通過中間部件彼此附連，以形成環。如上所述，緊固部分408a、408b的端部可以彼此附連或附連至鞋面100。
103.控制部分406可以包括一個或多個收集器411，隨著纜線402從收緊位置移動到鬆弛位置時，該收集器411被構造為將控制部分406保持在抵靠鞋面100的位置。例如，當將收緊力f
t
被施加到控制部分406時，隨著纜線402沿收緊方向d
t
移動，控制部分406的有效長度可以增加。為了防止控制部分406從鞋面100過度鬆弛和下垂，收集器411佔用了控制部分406的額外有效長度，從而控制部分406保持抵靠鞋面100繃緊。
104.在所示的示例中，收集器411可以是具有比纜線402的橫截面更大的橫截面的管道或導管。在一種構造中，收集器411可以由彈性材料形成，以允許纜線402遠離鞋面100沿收緊方向d
t
移動，並且當施加在收集器411上的力時自動返回到鄰近鞋面100的位置。一旦力被釋放，並且纜線402沿收緊方向d
t
移動，纜線402中的多餘鬆弛就被收集器411容納，如圖1和3所示。
105.緊固系統400進一步包括跟蹤系統404，該跟蹤系統404包括集成到鞋面100和鞋底結構200中的多個纜線引導件412和導管414，以沿鞋類物品10分配纜線402的張緊力。
106.在一些示例中，鞋面100的外側18和內側20的至少一個包括一系列沿彈性區域110的相對側延伸的接合特徵部或纜線引導件412。如圖2a的橫截面圖所示，纜線引導件412可每個包括基部416和從基部416延伸的凸緣418。
107.基部416可以附連至鞋面100，從而基部416從鞋面100延伸。凸緣418可以與基部
416一體地形成，並且可以包括沿弓形路徑延伸的凹形內表面420。在所示的示例中，纜線引導件412被取向為使得，內表面420的弓形路徑是凸形的。纜線引導件412以及因此內表面420可以由低摩擦材料形成，諸如尼龍。此外，基部416和凸緣418可以由相對剛性的材料形成，以限制纜線引導件412相對於非彈性區域112的運動，以允許纜線引導件412相對於鞋面100保持在期望位置，從而允許內表面420相對於鞋面100適當地引導纜線402。最後，凸緣418可以包括外表面422，該外表面422基本平行於內表面420並且包括凹形形狀。在其他示例中，外表面422可以是平坦的，或者具有凸形形狀。
108.在示出的示例中，內表面420和外表面422協作以為纜線導向器412提供總體彎曲的輪廓，使得內表面420包括用於接收和引導纜線402的緊固部分的基本c形形狀，如圖2的區域2a和2b所示。在一種構造中，外側緊固部分408a和內側緊固部分408b進入纜線引導件412、沿內表面420延伸，並切向於內表面420離開纜線引導件412。儘管纜線引導件412被示出並描述為開放的並且具有c形形狀，纜線引導件412中的一個或多個可以由彎曲的管道形成，從而內表面由彎曲的管道的內表面限定，如圖4中的鞋類物品10、10a的示例所示。在這樣的構造中，管道可以形成為與凸緣418相同或相似的半徑。
109.如上文所提供的，纜線引導件412的管道可以由大體剛性的材料形成，並且可以限定內表面420，當纜線402在收緊方向d
t
和鬆弛方向d
l
之間移動時可滑動地接收緊固部分408a、408b。此外，管道可以沒有被完全封閉，從而纜線引導件412僅在緊固部分408a、408b接觸纜線引導件412的位置處包括壁。例如，纜線引導件412的凸緣418可以在背向彈性區域110的方向打開，並且在與彈性區域110相對的一側(即，與纜線402接觸的那側)關閉。
110.在一些示例中，纜線引導件412的內(纜線接觸)表面420襯有或塗覆有低摩擦材料，諸如潤滑聚合物(例如，高密度聚乙烯、含氟聚合物，例如teflon
tm
、基於聚四氟乙烯的和/或基於全氟烷氧基的聚合物、氟化乙烯丙烯等)，其有助於纜線402在其中移動。通過用低摩擦材料塗覆纜線引導件的部分，可以增加每個鞋帶圖案所繞的匝數。例如，纜線引導件412在外側18和內側20的每個上設置五(5)匝纜線402，而摩擦沒有有害地阻礙纜線402沿收緊方向d
t
的移動。在其他示例中，纜線引導件412包括穿過鞋面100的非彈性區域112a、112b形成的孔口(例如，孔眼)，或者附連到鞋面100的非彈性區域112a、112b的織物或網眼環，以接收緊固部分408a、408b。相比於纜線引導件被襯有低摩擦材料，當纜線402沿收緊方向d
t
移動時，織物或網狀環/織帶可與纜線402產生更多的摩擦。因此，用作纜線引導件412的織物或網眼環的最大數量可以被限制為不超過纜線402的閾值匝數，以使得摩擦不會不利地抑制纜線402沿收緊方向d
t
的運動。
111.繼續參考圖1和2，外側緊固部分408a和內側緊固部分408b穿過沿鞋面100的喉部封閉件116布置的相應纜線引導件412。在穿過纜線引導件之後，外側緊固部分408a和內側緊固部分408b的遠端409a、409b可在鄰近前足區域12的位置處沿中底布218的底表面可操作地連接至彼此，如圖3所示。例如，連接器424可將終端端部409a、409b連接至彼此，或者終端端部409a、409b可打結在一起、彼此粘接或熔合在一起。在其他構造中，緊固部分408的終端部分409a、409b在靠近喉部封閉件116的遠端的單獨位置處固定至鞋面100。
112.參考圖1和圖2，鞋面100的外側18和內側20的每個包括布置在上非彈性區域112a上的一組上纜線引導件412a、和與所述組上纜線引導件412a相對的並布置在下非彈性區域112b上的一組下纜線引導件412b。因此，彈性區域110被布置在上纜線引導件412a和下纜線
引導件412b之間。圖1的例子示出了上纜線引導件412a和下纜線引導件412b，其包括管的各個部分，每個部分具有用於從彈性區域110接收緊固部分408a、408b的其中一個終端端部409a、409b的相應入口，以及用於將終端端部409a、409b引導回彈性區域110的相應出口。在一些示例中，每個纜線引導件412與管道的一部分相關聯，該部分通過連續的彎曲以大致九十度(90
°
)彎曲，並附連到上和下非彈性區域112a、112b。例如，與纜線引導件412相關聯的管道可以被縫合或粘結到非彈性區域112或縫合或粘結到被附連到非彈性區域112的中間材料。儘管該示例示出了在外側18和內側20的每個上的纜線引導件412，其包括三個上纜線引導件412a和兩個下纜線引導件412b，但是其他構造可以包括每組包括更多或更少數量的纜線引導件412a、412b。在一些示例中，下纜線引導件412b包括比上纜線引導件412a更多數量的纜線引導件412。在又一示例中，上纜線引導件412a和下纜線引導件412b均包括相同數量的纜線引導件412。
113.上纜線引導件412a和下纜線引導件412b的數量可以被優化，以減小當纜線402沿收緊方向d
t
移動時的摩擦。此外，可以選擇將上和下纜線引導件412a、412b放置在鞋面100上，從而在每個相應對的上和下纜線引導件412a、412b之間延伸的纜線402的每個部分基本上是筆直的，以減小當纜線沿收緊和鬆弛方向d
t
、d
l
移動時的摩擦。在一些實施方式中，為了在鞋面100移動到收緊狀態時提供均勻的收緊分布，外側18上的上纜線引導件412a的數量等於內側20上的上纜線引導件412a的數量，並且在外側18上的下纜線引導件412b的數量等於在內側20上的下纜線引導件412b的數量。
114.在一些實施方式中，一個或多個引導管道426被配置為接收纜線402的部分，用於使控制部分406和緊固部分408通過鞋10並沿其引導。每個引導管道426可包括內徑，其大於纜線402的被接收部分的外徑。在一些示例中，當纜線402沿收緊方向d
t
和鬆弛方向d
l
移動時，引導管道426有助於控制部分406和緊固部分408相對於鞋面100的運動。
115.參考圖1和圖2，第一引導管道426a可以接收並引導從鎖定裝置300延伸的外側緊固部分408a的部分，且第二引導管道426b可以接收並引導穿過鞋底夾層210和鞋面100的內側緊固部分408b的部分。類似地，第三引導管道426c可以接收並引導外側控制部分406a，且第四引導管道426d可以接收並引導內側控制部分406b穿過鞋底夾層210並沿鞋面100。此外，第五引導管道426e可以接收並引導穿過鞋底夾層210和鞋面100的釋放繩384的部分。儘管這些示例示出了管道426全部從鞋底夾層210的足中區域14朝向鞋面100的喉部封閉部116或在足跟區域16處的鞋面100的腳踝開口104延伸通過穿過鞋面100形成的通道，但是管道426中的一個或多個可以布置在鞋面100的外表面上，或者布置在內部空隙102內的鞋面100的內表面上。
116.如圖7所示，緊固系統400包括形成在鞋底結構200中的多個通道428。通道428被構造為，接收並引導從布置在足中區域14中的鎖定裝置300延伸出來的纜線402和釋放繩384的端部。在此，第一通道428a可以接收在鎖定裝置300和第一引導管道426a之間延伸的外側緊固段408a的端部，且第二通道428b可以接收在鎖定裝置300和第二引導管道426b之間延伸的內側緊固部分408b的端部。在一些實施方式中，第一通道428b和相應的第一引導管道426b可每個包括從鎖定裝置300朝向鞋底夾層210的外側18延伸到彎曲部分的第一部分以及從彎曲部分朝向在足跟區域16處的腳踝開口延伸的第二部分。引導管道426a的第二部分可以離開鞋底夾層210的通道428a，並沿鞋面100的外側18的部分延伸。同樣地，第二通道
428b和相應的第二引導管道426b可每個包括從鎖定裝置300朝向鞋底夾層210的內側20延伸到彎曲部分的第一部分以及從彎曲部分朝向在足跟區域16處的腳踝開口延伸的第二部分。引導管道426b的第二部分可以離開鞋底夾層210的通道428b，並沿鞋面100的內側20的部分延伸。因此，參考圖1-3，鞋面100包括用於纜線402的緊固部分408的附加引導特徵部，以沿鞋面100的外側和內側18、20中的相應一個引導外側緊固部分408a和內側緊固部分408b，之後引導通過沿喉部封閉件116的外側和內側18、20布置的相應外側和內側纜線引導件412。
117.參照圖1-3，第三和第四通道428c、428d被構造為接收並引導從鎖定裝置300延伸出來的外側控制部分406a和內側控制部分406b的端部。在此，第三通道428c可以接收第三引導管道426c的外側控制部分406a包封在其中的部分，第四通道428d可以接收第四引導管道426d的纜線402的內側控制部分406b包封在其中的部分。在一些實施方式中，第三通道428c和相應的第三引導管道426c可每個包括從鎖定裝置300朝向鞋底夾層210的外側18延伸到彎曲部分的第一部分，以及從彎曲部分朝向靠近喉部封閉件116和腳踝開口104相交的位置的第二部分。第三引導管道426c的第二部分可以離開鞋底夾層210的第三通道428c，並沿背離外底220的方向沿著鞋面100的外側18延伸。同樣，第四通道428d和相應的第四引導管道426c可每個包括從鎖定裝置300朝向鞋底夾層210的內側20延伸到彎曲部分的第一部分，以及從彎曲部分朝向靠近喉部封閉件116和腳踝開口104相交的位置的第二部分。第四引導管道426d的第二部分可以離開鞋底夾層210的第四通道428d，並沿背離外底220的方向沿著鞋面100的內側20延伸。
118.繼續參照圖3和7，釋放通道428e被構造為接收並引導從鎖定裝置300的第一端部316延伸出來的釋放繩384的部分。在此，釋放通道428e可以接收引導管道426e的的部分，在所述部分中，釋放繩384的部分包封在其中。在一些實施方式中，釋放通道428e包括從鎖定裝置300朝向鞋底夾層210的足跟區域16延伸至第一彎曲部分的第一部分，從第一彎曲部分朝向鞋底夾層210的內側20延伸的第二部分，以及從第二彎曲部分朝向靠近喉部封閉件116和腳踝開口104相交的位置延伸的第三部分。
119.第五引導管道426e的第三部分可離開鞋底夾層210的釋放通道428e，並進入穿過鞋面100形成的沿鞋面100的內側20延伸的對應通道，然後離開該通道並在第二端部處附連到鞋面100，以提供釋放握把430，其允許用戶施加釋放力fr，用於將鎖定裝置300轉換到解鎖狀態，如圖2和3中的箭頭所示。
120.延伸穿過形成在鞋底夾層210中的相應通道428的引導管道426的部分可以在一個或多個位置處附連到中底布218的表面和/或附連到鞋底夾層210的相對表面。引導管道426可以由基本上剛性的材料形成，並且可以限定內壁，該內壁被構造為促進纜線402沿收緊和鬆弛方向d
t
、d
l
的運動。在一些示例中，引導管道426襯有或塗覆有低摩擦材料，例如潤滑聚合物(例如，聚四氟乙烯)，其有助於纜線402在其中移動。
121.如上所述，纜線402的控制部分406是從鎖定裝置300的第一端部316延伸的連續環。如圖1-3所示，控制部分406在靠近腳踝開口104和喉嚨封閉件116相遇之處(即，靠近穿著者的腳的腳背上方的區域)繞鞋舌部分106延伸。控制部分406的繞鞋舌部分106延伸的部分可以被包封在護套432內。護套432可以包括具有比纜線402的外徑更大的橫截面積的內部空腔或空間，以容納控制部分406的束。
122.護套432可以另外地由如下所述的材料和/或編織物形成：當控制部分406藉助於收緊力f
t
(即，當纜線402沿收緊方向d
t
移動時)沿遠離鞋面100的方向移動時，允許護套432從放鬆狀態移動到拉伸或擴張狀態的。當收緊力f
t
被去除時，護套432的材料和/或編織物自動地使護套432收縮至放鬆狀態，並通過其中的控制部分406容納束。
123.在所示的示例中，單獨的控制部分握把434在靠近鞋舌部分106的附連位置處可操作地連接到護套432，以允許用戶施加收緊力f
t
，以將控制部分406拉離鞋面，由此通過同時將上和下無彈性區域112a、112b同時彼此拉近而使鞋面100進入收緊狀態，從而收縮彈性區域110。其他構造可包括沿控制部分406的長度將控制部分握把434可操作地連接到護套432的其他部分。在一些實施方式中，通過允許用戶抓握並施加收緊力f
t
以將控制部分406拉離鞋面100，控制部分握把434被省略，且護套432對應於控制部分406。
124.參考圖1圖2，緊固系統400可包括多個導管414，其布置在鞋面100的外表面上，用於在鞋底結構200和纜線引導件412之間引導纜線402。例如，外側緊固部分408a從鎖定裝置300在足中區域14處且沿鞋面100的外側向靠近足跟區域16的第一導管414a延伸。第二導管414b用作外側緊固部分408a的錨定點，以使外側緊固部分408a沿著鞋面100的外側18沿靠近腳踝開口104的方向延伸到纜線引導件412，該纜線引導件布置在靠近腳踝開口104和喉嚨封閉件116相交之處。然後，外側緊固部分408a被穿過最後面的上纜線引導件412a饋送，跨過彈性區域110並穿過最後面的下纜線引導件412b。如圖3所示，在最終在終端端部409a、409b處可操作地連接到內側緊固部分408b之前，外側緊固部分408a跨過彈性區域110繼續曲折，以順序地饋送通過上纜線引導件412a和下纜線引導件412b。如圖2所示，內側緊固部分408b以基本類似的方式沿著鞋類物品10的內側20引導。
125.參照圖5和圖6，在一些實施方式中，選擇與外側緊固部分408a相關聯的系帶圖案和與內側緊固部分408b相關聯的系帶圖案，使得在外側18上在上無彈性區域112a和下無彈性區域112b之間的總封閉大致等於內側20的上非彈性區域112a和下非彈性區域112b之間的總閉合距離。圖5示出了處於放鬆或鬆弛狀態的鞋面100，而圖6示出了處於收緊狀態的鞋面100，由此當緊固部分408沿收緊方向d
t
移動時，上無彈性區域112a和下無彈性區域112b之間的距離減小。
126.在一些實施方式中，當纜線402沿緊固方向d
t
移動時，外側緊固部分408a的拉緊距離基本上等於內側緊固部分408b的拉緊距離。因此，外側緊固部分408a的拉緊距離大約等於外側18上的彈性區域110的寬度的減小，而內側緊固部分408b的拉緊距離大約等於內側20上的彈性區域110的寬度的減小。因此，當鎖定裝置300使鞋面100從放鬆狀態(如圖5中的彈性區域110的第一寬度w1所指示)轉變到收緊狀態(如圖6中的彈性區域110的減小的寬度w2所指示)時，與纜線402的外側和內側緊固部分408a、408b相關聯的系帶圖案可通過收縮彈性區域110而跨過喉部閉合件116均勻地分布張力。
127.此外，繼續參考圖2和圖3，鞋面100可以沿內側20限定通道，用於引導將鎖定裝置300從鎖定狀態轉變為解鎖狀態的釋放繩384的部分，用於允許纜線402沿兩個方向d
t
、d
l
移動。例如，釋放繩384可以被拉動，以將鎖定裝置300轉變為解鎖狀態，並且可以從附連到鎖定裝置300的第一端部延伸到從鞋面100暴露的第二端部，以允許用戶抓握和拉動釋放繩384，用於將鎖定裝置300從鎖定狀態移動到解鎖狀態。在一些示例中，釋放繩384的第二端部被設置有環和/或抓握特徵部430，以允許用戶在期望將鎖定裝置300移動到解鎖狀態和/
或從解鎖狀態釋放鎖定裝置300時抓握和拉動釋放繩384。示例鞋類100示出了釋放繩384的第二端部，其被附連到對應於鬆弛握把430的護套440並被包封在該護套440內，其允許用戶向護套440和/或釋放繩384施加釋放力fr(圖3)，以通過沿遠離鞋面100的方向移動釋放繩384而將鎖定裝置300移動至解鎖狀態。護套440可包括附連到鞋面100的外表面的織物材料，以限定套筒或通道，其用於引導和包封釋放繩384的從鞋底夾層210延伸出來並在第二端部處可操作地連接釋放繩384的部分。由護套440限定的套筒或通道可以在施加釋放力fr之後通過釋放繩384容納成束，類似於上文關於控制部分406的收集器411所述的束。在其他示例中，釋放繩384的第二端部可以靠近鞋10的其他區域布置，例如在鞋舌部分106、鞋面100的外側18處或鞋面100的足跟區域16處或附近。
128.圖4示出了鞋10、10a的替代構造的透視圖，其示出了釋放繩384從沿鞋面100、100a的內側20的通道延伸出來，以及控制部分406延伸到由鞋面100a限定的相應的通道中，以提供控制部分406和釋放繩384對應於同一纜線/繩的外觀。這裡，圍繞鞋舌部分106延伸的控制部分406的裸露部分與釋放繩384的裸露部分基本上對準。控制部分可以被包封在護套432內，並可以可選地包括控制部分406，用於允許用戶施加收緊力f
t
，且釋放繩384可以被包封在護套440內並且具有附連至鞋面100a的第二端部，以提供釋放握把430，該握把允許用戶施加釋放力fr，用於將鎖定裝置300從鎖定狀態移動到解鎖狀態。
129.護套432、440可限定基本相等的厚度和基本相等的寬度。因此，除了形成釋放握把430之外，在沿內側20的附連位置處將釋放繩384的第二端部附連至鞋面100給出儘管釋放繩384和控制部分406彼此獨立地移動但是兩個護套432、440都引導同一纜線/繩的感覺。儘管在替代構造中未示出，但是釋放繩384的第一端部附連到鎖定裝置300。
130.如以上關於圖10和11所討論的，鎖定裝置300可在限制纜線402沿鬆弛方向d
l
的運動的鎖定狀態和允許纜線402沿鬆弛方向d
l
及收緊方向d
t
兩者的運動的解鎖狀態之間操作。在一些實施方式中，當鎖定裝置300處於鎖定狀態時，鎖定裝置300允許纜線402沿收緊方向d
t
運動。這種布置允許纜線402在每次將收緊力f
t
施加到控制部分406時都沿收緊方向d
t
移動，而當收緊力f
t
被釋放時限制沿收緊方向d
t
或鬆弛方向d
l
的運動。這樣做，內部空隙102可以圍繞腳逐漸地收緊，直到獲得期望的貼合。在這些實施方式中，當將鬆弛力f
l
被施加到緊固部分408時，鎖定裝置300必須從鎖定狀態轉變為解鎖狀態，以允許纜線402沿鬆弛方向d
l
移動。換句話說，除非鎖定裝置300處於解鎖狀態，否則當將鬆弛力f
l
被施加到緊固部分408時，纜線402被限制沿鬆弛方向d
l
移動。
131.參照圖1，當收緊力f
t
被施加到控制部分406以將控制部分406拉離鞋面100來收緊纜線引導件412時，纜線402可沿收緊方向d
t
移動，從而使鞋面100移動到收緊狀態。
132.例如，一旦腳被內部空隙102接收並支撐在鞋底結構200上，鞋面100就可以通過向控制部分406施加收緊力f
t
而自動地收緊以確保內部空隙102圍繞腳的貼合性，而無需手動繫鞋帶或手動緊固其他緊固件來收緊鞋面100。在此，纜線402沿收緊方向d
l
的移動導致控制部分406的有效長度增加而緊固部分408的有效長度減少。緊固部分408的有效長度的減小可操作為使上纜線引導件412a被朝向下纜線引導件412b拉動，以將鞋面100圍繞腳拉緊並收緊，從而腳在支撐在鞋底結構200上時被固定在內部空隙102內，如圖5和6所示。即，減小緊固部分408的有效長度在纜線引導件412上施加張緊力，從而隨著緊固部分408被附連到鞋面100，使得纜線引導件412被朝向彼此拉動，並且將鞋面100圍繞腳收緊。
133.在一些示例中，內部空隙102圍繞腳的期望的貼合度基於施加到控制部分406的收緊力f
t
的量值可調節。例如，增加收緊力f
t
的量值可以使纜線402進一步沿收緊方向d
t
移動，使得纜線引導件412沿鞋面100的收緊增加，以實現內部空隙102圍繞腳的更緊密的配合。另外或替換地，內部空隙102圍繞腳的期望的貼合度基於施加到控制部分406的收緊力f
t
的時長可調節。例如，施加到控制部分406持續更長時間的收緊力f
t
可以導致纜線402沿收緊方向d
t
移動更遠的距離，以實現內部空隙102圍繞腳的更緊密的貼合。
134.參考圖1，當在纜線鎖300處於解鎖狀態的同時將鬆弛力f
l
施加到鬆弛握把118時，纜線402可沿鬆弛方向d
l
移動。如上所述，通過將釋放力fr施加到釋放繩384以使鎖定構件308遠離接合表面334，纜線鎖300被移動到解鎖狀態。
135.在示出的示例中，纜線402可以通過拉動鬆弛握把118來間接地沿鬆弛方向d
l
移動。例如，當將鬆弛力f
l
被施加到鬆弛握把118時，鞋舌部分106沿遠離鞋面100的方向被拉動，以使內部空腔102膨脹。由於鞋舌部分106被從鞋面100拉開，上纜線引導件412a被從下纜線引導件412b拉開，並且導致緊固部分408的有效長度導致增加。當鬆弛力f
l
被從鬆弛握把118釋放時，鞋面100可運動到鬆弛狀態，由此，緊固部分408的增加的有效長度允許內部空腔102膨脹，用於穿上或脫下鞋10。在其他示例中，可以將鬆弛力f
l
直接施加到緊固部分408，以增加緊固部分408的有效長度。
136.例如，緊固部分408可以包括一個或多個凸片，其可以被用戶抓住，用於施加鬆弛力f
l
。
137.因此，可以穿上和脫下鞋10，而不必解開鞋帶或解開一個或多個緊固件來使鞋面100鬆弛。特別地，當纜線402沿鬆弛方向d
l
移動時，纜線402的緊固部分408的有效長度隨著控制部分406的有效長度的減小而增加。在此，增加緊固部分408的有效長度允許上纜線引導件412a從下纜線引導件412b移開，以有利於鞋面100從收緊狀態轉變為鬆弛狀態，從而腳可以通過腳踝開口104從內部空隙102移除。
138.隨著纜線402沿收緊方向d
t
和鬆弛方向d
l
中的一個拉動通過鎖定裝置，纜線402接合相應滑輪310的溝槽398，並使每個滑輪310繞殼體304的軸旋轉。隨著滑輪310旋轉，插腳344的遠端348被滑輪310的下突起396b間歇地接合。如上所述，每個下突起396b圍繞滑輪310的外壁392延伸相同的長度l2，且彼此規則地間隔開距離d2。因此，插腳344的遠端348與突起396b的間歇接合對應於纜線402的具有增量的運動，該增量對應於突起396b之間的距離d2和下突起396b的長度l2之和。例如，當沿收緊方向d
t
拉動纜線402等於其d2和l2總和的距離時，滑輪310將旋轉等於一個增量的量。每個增量將由插腳344的遠端348與下突起396b之間的間歇接合來指示，其具有可聽見的反饋和/或觸覺反饋的形式。例如，隨著突起396b接合插腳344的遠端348，會產生喀噠聲，以向用戶指示纜線402正在移動通過鎖定裝置300。類似地，由於可以間歇地提供對沿收緊方向d
t
的運動的阻力，插腳344的遠端348與滑輪310的接合可以被用戶感覺到，其具有觸覺反饋的形式。
139.儘管圖1-18的鎖定裝置300被描述為布置足中區域14中的中底布218的底表面上並且被鞋底夾層210的空腔封裝，鎖定裝置300可以被布置在其他位置處，而不脫離本公開的範圍。例如，鎖定裝置300的位置在腳下，並且可以從足中區域14轉移到前足區域12或足跟區域16中的任一個。在其他構造中，鎖定裝置300可以在鞋面100的外表面上布置在任何合適的位置處，諸如沿著鞋面100的足跟區域，如圖16和17所示，或者在鞋面100或鞋舌部分
106上的腳的頂部上方(例如，在腳背上方)，如圖18所示。在其他構造中，鎖定裝置300可以布置在鞋面100的內部空隙102內，並且在中底布218的內表面和插入式鞋底夾層之間。控制部分406、控制部分406和釋放繩384的引導可適於容納鎖定裝置300的位置變化，使得鞋面100可在鬆弛狀態和收緊狀態之間移動。當鎖定裝置300在鞋面100上被布置在足跟區域時，包封釋放繩384的第二端部的通道可以布置在鞋面100的外側18或內側20處或任何其他合適的位置處。
140.以下條款提供根據本公開原理的鞋類物品和纜線鎖的示例構造。
141.條款1：一種鞋類物品，包括：鞋面，所述鞋面限定內部空腔；纜線，所述纜線沿收緊方向可移動，以使鞋面進入收緊狀態，且沿鬆弛方向可移動，以使鞋面進入鬆弛狀態；以及
142.纜線鎖，所述纜線鎖與鞋類物品聯接，並包括殼體，且在限制纜線沿鬆弛方向的運動的鎖定狀態下可操作並在允許纜線沿鬆弛方向的運動的解鎖狀態下可操作，所述纜線鎖包括第一滑輪，該第一滑輪被布置在殼體內，且定位為響應於纜線穿過殼體且沿第一滑輪的外圓周部分的運動而自由旋轉。
143.條款2：如條款1所述的鞋類物品，其中，纜線包括控制部分，該控制部分可操作為沿第一方向從鞋面移開，以沿收緊方向移動纜線。
144.條款3：如條款2所述的鞋類物品，其中，纜線鎖遠離控制部分布置。
145.條款4：如條款1所述的鞋類物品，其中，第一滑輪包括從第一滑輪的旋轉軸線延伸的多個突起，所述突起限定布置在所述多個突起的相鄰突起之間的開口。
146.條款5：如條款4所述的鞋類物品，其中，第一滑輪限定圍繞第一滑輪的外圓周延伸的溝槽，該溝槽可操作以將纜線接收在其中。
147.條款6：如條款5所述的鞋類物品，其中，所述溝槽在第一滑輪的第一側和相對的第二側的每個處的相應突起之間限定。
148.條款7：如條款4所述的鞋類物品，還包括與殼體聯接並具有第一端部的插腳，當第一滑輪旋轉時，該第一端部可操作為被所述多個突起間歇地接合。
149.條款8：如條款7所述的鞋類物品，其中，插腳包括附連到殼體的第二端部，當第一滑輪旋轉時，第一端部相對於第二端部移動。
150.條款9：如條款8所述的鞋類物品，其中，所述插腳與殼體一體形成。
151.條款10：如條款8所述的鞋類物品，其中，插腳具有在第二端部和第一端部之間延伸的第一長度，該插腳沿具有第一長度的部分變平。
152.條款11：如條款1所述的鞋類物品，其中，纜線鎖包括第二滑輪，該第二滑輪可操作為，當纜線沿收緊方向相對於殼體並在殼體內平移時提供聽覺反饋和觸覺反饋中的至少一個，與第一滑輪相比，該第二滑輪接合纜線的不同部分。
153.條款12：如條款11所述的鞋類物品，其中，偏壓彈簧在第一滑輪和第二滑輪之間延伸，該偏壓彈簧的第一端部與殼體聯接，且該偏壓彈簧的第二端部與滑動鎖定構件聯接。
154.條款13：如條款11所述的鞋類物品，其中，殼體是細長的，並且具有縱向中線，第一滑輪相對於第二滑輪布置在殼體的縱向中線的相對側，且第一滑輪和第二滑輪二者都鄰近殼體的第一端部布置。
155.條款14：如條款1所述的鞋類物品，其中，殼體具有第一平面外表面和相對的第二平面外表面，第一平面外表面和第二平面外表面之間的最大厚度在0.6cm至1.2cm的範圍
內。
156.條款15：如條款1所述的鞋類物品，其中，所述殼體是雙側對稱的。
157.條款16：如條款1所述的鞋類物品，其中，所述殼體成形為圓角矩形。
158.條款17：如條款16所述的鞋類物品，還包括位於殼體的每個相應角部處的孔口。
159.條款18：如條款17所述的鞋類物品，其中，纜線的部分延伸穿過位於殼體的每個相應角部處的每個孔口。
160.條款19：如條款1所述的鞋類物品，其中，所述殼體是剛性的。
161.條款20：如條款1所述的鞋類物品，其中，殼體還包括一個或多個孔口，所述孔口位於殼體的周邊邊緣附近且被構造為接收緊固件穿過其中的插入件。
162.條款21：如條款20所述的鞋類物品，其中，緊固件是選自由以下各項構成的組中的一個或多個：線、細絲、帶、鉚釘、螺栓、螺釘、鉤和杆。
163.條款22：如條款1所述的鞋類物品，其中，纜線隨著其繞第一滑輪的部分延伸並延伸穿過殼體中的孔口而改變方向，並且其中，方向變化大於35度且小於120度。
164.條款23：如條款1所述的鞋類物品，還包括從殼體的內表面延伸的軸，第一滑輪安裝在軸上並可繞軸旋轉。
165.條款24：如條款1所述的鞋類物品，其中，纜線處於張緊力下時從第一滑輪切向於第一滑輪的外圓周部分延伸，並穿過殼體中的孔口。
166.條款25：一種鞋類物品，包括：鞋面，所述鞋面限定內部空腔；纜線，所述纜線沿收緊方向可移動，以使鞋面進入收緊狀態，且沿鬆弛方向可移動，以使鞋面進入鬆弛狀態；以及
167.纜線鎖，所述纜線鎖包括殼體，且在限制纜線沿鬆弛方向的運動的鎖定狀態下可操作並在允許纜線沿鬆弛方向的運動的解鎖狀態下可操作，所述纜線鎖包括第一滑輪和第二滑輪，該第一滑輪和第二滑輪接收纜線的不同部分，且可操作為當纜線相對於殼體並在該殼體內平移時，相對於該殼體旋轉。
168.條款26：如條款25所述的鞋類物品，其中，纜線包括控制部分，該控制部分可操作為沿第一方向從鞋面移開，以沿收緊方向移動纜線。
169.條款27：如條款26所述的鞋類物品，其中，纜線鎖遠離控制部分布置。
170.條款28：如條款25所述的鞋類物品，其中，第一滑輪和第二滑輪被構造為提供與纜線沿收緊方向移動第一距離相對應的增量反饋。
171.條款29：如條款25所述的鞋類物品，其中，第一滑輪和第二滑輪的至少一個包括從第一滑輪和第二滑輪的所述至少一個的旋轉軸線延伸的多個突起，所述突起限定布置在所述多個突起的相鄰突起之間的開口。
172.條款30：如條款29所述的鞋類物品，其中，第一滑輪和第二滑輪的所述至少一個限定圍繞第一滑輪和第二滑輪的所述至少一個的外圓周延伸的溝槽，該溝槽可操作以將纜線接收在其中。
173.條款31：如條款29所述的鞋類物品，還包括具有第一端部的插腳，當纜線沿收緊方向移動時，該第一端部可操作為被所述多個突起間歇地接合。
174.條款32：如條款31所述的鞋類物品，其中，插腳包括附連到殼體的第二端部，當纜線沿收緊方向移動時，第一端部相對於第二端部移動。
175.條款33：如條款32所述的鞋類物品，其中，所述插腳與殼體一體形成。
176.條款34：如條款25所述的鞋類物品，其中，第一滑輪和第二滑輪可操作為，當纜線沿收緊方向相對於殼體並在殼體內平移時提供聽覺反饋和觸覺反饋中的至少一個。
177.條款35：一種用於纜線的纜線鎖，該纜線鎖包括殼體，該殼體具有第一端部和第二端部，該第二端部布置在殼體的與第一端部相對的第二端部上；第一滑輪，該第一滑輪由殼體可旋轉地支撐並靠近第一端部和第二端部中的一個布置，該第一滑輪可操作為響應纜線穿過殼體的運動並沿第一滑輪的外圓周部分自由旋轉；第二滑輪，該第二滑輪由殼體可旋轉地支撐並靠近第一端部和第二端部中的所述一個布置，該第二滑輪可操作為響應纜線穿過殼體的運動並沿第二滑輪的外圓周部分自由旋轉；以及鎖定構件，該鎖定構件可滑動地設置在殼體內並且可在鎖定狀態和解鎖狀態之間移動，該鎖定狀態可操作為限制纜線沿第一方向相對於殼體的運動，該解鎖狀態操作位允許纜線沿第一方向相對於殼體的運動，所述鎖定構件被布置成比第一滑輪和第二滑輪更靠近殼體的第一端部和第二端部中的另一個。
178.條款36：如條款35所述的纜線鎖，其中，第一滑輪和第二滑輪每個包括從第一滑輪和第二滑輪的旋轉軸線延伸的多個突起，所述突起限定布置在所述多個突起的相鄰突起之間的開口。
179.條款37：如條款36所述的纜線鎖，其中，第一滑輪限定圍繞第一滑輪的外圓周延伸的第一溝槽，第二滑輪限定圍繞第二滑輪的外圓周延伸的第二溝槽，第一溝槽和第二溝槽可操作以將纜線接收在其中。
180.條款38：如條款37所述的纜線鎖，其中，第一溝槽在第一滑輪的第一側和相對的第二側的每個處的對應突起之間限定，第二溝槽在第二滑輪的第一側和相對的第二側的每個處的對應突起之間限定。
181.條款39：如條款36所述的纜線鎖，還包括第一插腳和第二插腳，該第一插腳與殼體聯接，且具有第一端部，該第一端部可操作為當第一滑輪旋轉時被所述多個突起間歇地接合，該第二插腳與殼體聯接，且具有第一端部，該第一端部可操作為當第二滑輪旋轉時被所述多個突起間歇地接合。
182.條款40：如條款39所述的纜線鎖，其中，第一插腳和第二插腳每個包括附連到殼體的第二端部，當第一滑輪和第二滑輪旋轉時，第一端部相對於第二端部移動。
183.條款41：如條款40所述的纜線鎖，其中，第一插腳和第二插腳與殼體一體形成。
184.條款42：如條款40所述的纜線鎖，其中，第一插腳和第二插腳每個具有在第二端部和第一端部之間延伸的第一長度，該第一插腳和第二插腳沿具有第一長度的部分變平。
185.條款43：如條款35所述的纜線鎖，其中，第一滑輪和第二滑輪可操作為，當纜線相對於殼體並在殼體內平移時提供聽覺反饋和觸覺反饋中的至少一個，與第一滑輪相比，該第二滑輪接合纜線的不同部分。
186.條款44：如條款35所述的纜線鎖，其中，偏壓彈簧在第一滑輪和第二滑輪之間延伸，該偏壓彈簧的第一端部與殼體聯接，且該偏壓彈簧的第二端部與滑動鎖定構件聯接。
187.條款45：如條款35所述的纜線鎖，其中，殼體是細長的，且具有縱向中線，第一滑輪相對於第二滑輪布置在殼體的縱向中線的相對側。
188.條款46：如條款35所述的纜線鎖，其中，殼體具有第一平面外表面和相對的第二平
面外表面，第一平面外表面和第二平面外表面之間的最大厚度在0.6cm至1.2cm的範圍內。
189.條款47：如條款35所述的纜線鎖，其中，所述殼體是雙側對稱的。
190.條款48：如條款35所述的纜線鎖，其中，所述殼體成形為圓角矩形。
191.條款49：如條款48所述的鞋類物品，還包括位於殼體的每個相應角部處的孔口。
192.條款50：如條款49所述的纜線鎖，其中，纜線的部分延伸穿過位於殼體的每個相應角部處的每個孔口。
193.條款51：如條款35所述的纜線鎖，其中，所述殼體是剛性的。
194.條款52：如條款35所述的纜線鎖，其中，殼體還包括一個或多個孔口，所述孔口位於殼體的周邊邊緣附近且被構造為接收緊固件穿過其中的插入件。
195.條款53：如條款35所述的纜線鎖，其中，緊固件是選自由以下各項構成的組中的一個或多個：線、細絲、帶、鉚釘、螺栓、螺釘、鉤和杆。
196.條款54：如條款35所述的纜線鎖，其中，纜線隨著其繞第一滑輪的部分延伸並延伸穿過殼體中的第一孔口而改變方向，且隨著其繞第二滑輪的部分延伸並延伸穿過殼體中的第二孔口而改變方向，並且其中，方向變化大於35度且小於120度。
197.條款55：如條款35所述的纜線鎖，還包括從殼體的內表面延伸的第一軸和從殼體的內表面延伸的第二軸，第一滑輪被安裝在第一軸上並可繞第一軸旋轉，第二滑輪被安裝在第二軸上並可繞該第二軸旋轉。
198.條款56：如條款35所述的纜線鎖，其中，纜線處於張緊力下時從第一滑輪切向於第一滑輪的外圓周部分延伸，並穿過殼體中的第一孔口，且從第二滑輪切向於第二滑輪的外圓周部分延伸，並穿過殼體中的第二孔口。
199.條款57：如條款35所述的纜線鎖，其中，所述鎖定構件包括朝向彼此會聚的第一鎖定表面和第二鎖定表面，所述第一鎖定表面可操作為，在鎖定狀態下將纜線的第一部分夾緊在殼體的第一接合表面和第一鎖定表面之間，第二鎖定表面可操作為，在鎖定狀態下將纜線的第二部分夾緊在殼體的第二接合表面和第二鎖定表面之間，以限制纜線沿第一方向相對於殼體的移動。
200.已經出於示出和描述目的提供了前述描述。不旨在誇大或限制本說明書。特定構造的單獨的元件或特徵通常不限於該特定構造，而是在適當情況下可互換，並且可用於所選構造中，即使沒有特別顯示或描述。特定實施例的單獨的元件或特徵也可以多種方式改變。這樣的變形形式不應被認為偏離本說明書，並且所有這樣的變形形式旨在被包括在本說明書的範圍內。
