本實用新型涉及鋼板加工技術領域，具體為一種鋼板切割去毛邊一體化裝置。

背景技術：

鋼板是用鋼水澆注，冷卻後壓制而成的平板狀鋼材。鋼板是平板狀，矩形的，可直接軋制或由寬鋼帶剪切而成。鋼板按厚度分，薄鋼板<4毫米(最薄0.2毫米)，厚鋼板4-60毫米，特厚鋼板60-115毫米。鋼板按軋制分，分熱軋和冷軋。薄板的寬度為500-1500毫米；厚的寬度為600-3000毫米。薄板按鋼種分，有普通鋼、優質鋼、合金鋼、彈簧鋼、不鏽鋼、工具鋼、耐熱鋼、軸承鋼、矽鋼和工業純鐵薄板等；按專業用途分，有油桶用板、搪瓷用板、防彈用板等;按表面塗鍍層分，有鍍鋅薄板、鍍錫薄板、鍍鉛薄板、塑料複合鋼板等。

在實際使用中我們需要根據不同的使用要求進行切割不同大小的鋼板，在切割中我們往往會發現切口往往會產生毛邊，若是在切割的同時可以將毛邊去除，將會給鋼板的加工帶來巨大的便利。

技術實現要素：

本實用新型的目的在於提供一種鋼板切割去毛邊一體化裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種鋼板切割去毛邊一體化裝置，包括底座，所述底座頂部一側設有立臺，所述立臺頂部設有工作檯，所述工作檯上設有切割槽，所述底座頂部位於立臺左側設有滑軌，所述滑軌頂部設有通過滑塊活動連接於滑軌內的支杆，所述支杆右側頂部設有橫杆，所述橫杆一端設有切割機，所述支杆與立臺右側壁間設有電動伸縮杆，所述橫杆底部設有支架，所述支架底端設有打磨輥，所述立臺正面設有控制面板，所述控制面板上設有電動伸縮杆控制開關和切割機控制開關，所述電動伸縮杆電性連接於電動伸縮杆控制開關，所述切割機電性連接於切割機控制開關。

優選的，所述支架為可伸縮支架。

優選的，所述切割機的切割片與切割槽中線位於同一豎直平面內。

與現有技術相比，本實用新型的有益效果是：本實用新型通過電動伸縮杆的作用可以使得支杆可以在滑軌中移動，從而使得切割機可以在切割槽處對鋼板進行切割，切割完成後可以利用打磨輥的作用將切割毛邊磨平，使得切割和打磨一體化完成，效率更高。

附圖說明

圖1為本實用新型結構示意圖；

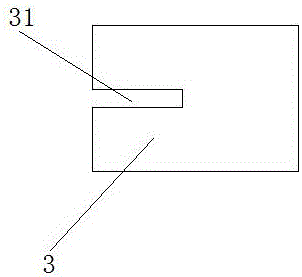

圖2為本實用新型工作檯俯視結構示意圖；

圖3為本實用新型控制面板結構示意圖。

圖中：1底座、2立臺、3工作檯、4滑軌、5支杆、6滑塊、7電動伸縮杆、8橫杆、9切割機、10支架、11打磨輥、12控制面板、13電動伸縮杆控制開關、14切割機控制開關。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種鋼板切割去毛邊一體化裝置，包括底座1，所述底座1頂部一側設有立臺2，所述立臺2頂部設有工作檯3，所述工作檯3上設有切割槽31，所述底座1頂部位於立臺2左側設有滑軌4，所述滑軌4頂部設有通過滑塊6活動連接於滑軌4內的支杆5，所述支杆5右側頂部設有橫杆8，所述橫杆8一端設有切割機9，所述支杆5與立臺2右側壁間設有電動伸縮杆7，所述橫杆8底部設有支架10，所述支架10底端設有打磨輥11，所述立臺2正面設有控制面板12，所述控制面板12上設有電動伸縮杆控制開關13和切割機控制開關14，所述電動伸縮杆7電性連接於電動伸縮杆控制開關13，所述切割機9電性連接於切割機控制開關14。

所述支架10為可伸縮支架。所述切割機9的切割片與切割槽31中線位於同一豎直平面內。

本實用新型通過電動伸縮杆7的作用可以使得支杆5可以在滑軌4中移動，從而使得切割機9可以在切割槽3處對鋼板進行切割，切割完成後可以利用打磨輥11的作用將切割毛邊磨平，使得切割和打磨一體化完成，效率更高。

儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
