CDR製作箭頭流程圖（CDR製作箭頭流程圖）

2023-11-11 01:14:56

箭頭流程圖主要由矢量圖和連接符組成，通過圖形之間的順序闡述的一個過程，應用也是非常廣泛，有些軟體中會自帶流程圖，對於CDR這款矢量繪圖軟體來說，手動製作流程圖是簡單且高效的。首先CDR中就為用戶提供了多種箭頭形狀，使用這些箭頭形狀能夠快速製作出各種自己想要的效果，本文，小編就使用CDR中自帶的箭頭形狀，製作矢量箭頭流程圖，效果也是很不錯的。

步驟1：滑鼠左鍵單擊並懸停三秒「多邊形工具」，在展開的多種形狀工具中選擇「箭頭形狀」，屬性欄中會顯示相關選項，單擊「完美形狀」挑選器按鈕，然後從列表中選擇第一個箭頭形狀。

步驟2：在頁面中按下滑鼠左鍵並拖動，鬆開滑鼠後可繪製出選擇的形狀。移動「輪廓溝槽的菱形手柄」的位置，可以改變箭頭的外形，這個根據需要自行調整。

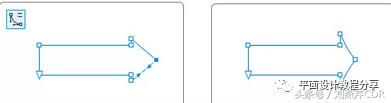

步驟3：選擇箭頭形狀，Ctrl Q轉曲，按下F10，使用「形狀工具」結合屬性欄「轉換為曲線」功能改變曲線形狀，如下圖所示。

步驟4：填充任意顏色並去除輪廓，然後按住Shift從右向左複製（因為圖層順序的原因），也可以從左向右複製，但之後要調整順序（調整順序快捷鍵：從左到右可以依次按下Ctrl End）。

步驟5：先複製出一個，然後按下Ctrl R等距複製多個，如下圖所示。

步驟6：用貝塞爾工具繪製小三角形，放在流程圖左側，保持完整性，然後添加陰影效果，並調整參數。

步驟7：分別複製第一箭頭的陰影效果，複製方法：先選擇要添加陰影的對象，然後點擊陰影工具，在屬性欄中點擊「複製陰影效果屬性」按鈕，出現黑色箭頭時，單擊要複製的帶有陰影效果的圖形即可，以後的每一個圖形重複此操作就好了。

如果覺得這麼做麻煩，也可以在一開始就應用陰影效果，全選圖形和陰影，然後再Ctrl R等距複製，小編之所以這麼做，是想讓大家學習複製陰影的方法哦。

最後，添加文字，以同樣的方法等距複製，箭頭流程圖製作完成。

本文來源於網絡，請勿用於商業用途哦

本文完！小夥伴們你們學會了嗎？
