1.本發明涉及傳感器技術領域，更具體地說，本發明涉及一種電子氣流感應器。


背景技術：

2.傳感器是接收信號或刺激並反應的器件，能將待測物理量或化學量轉換成另一對應輸出的裝置，用於自動化控制、安防設備等，在刺激主理學中，為獲得電刺激，這段時間多使用電子學的刺激裝置，而很早以來所用的一種裝置，是感應線圈的一種，但這裡已不大使用，大多為真空管和半導體的刺激裝置所代替。
3.傳動的電子氣流感應器在使用時，一直有風不間斷的通過排風管吹向感應器，感應器就會一直發出信號長時間工作，長時間的高負荷工作就會不僅會降低感應器的使用壽命，嚴重的甚至會導致感應器發生損壞，所以如何設計出一種能夠在感應器不間斷的工作一定時間後提醒工作人員關閉感應器的電子氣流感應器，成為我們當前要解決的問題。


技術實現要素：

4.為了克服現有技術的上述缺陷，本發明的實施例提供一種電子氣流感應器，通過設置了螺紋套板和轉動塊，感應器不間斷使用時，氣流會衝擊旋轉扇葉使螺紋轉柱轉動，最終使警示響鈴就會發出聲響提醒周圍的工作人員，以解決上述背景技術中提出的問題。
5.為實現上述目的，本發明提供如下技術方案：一種電子氣流感應器，包括防護外殼、感應器主體和排風管，所述感應器主體固定安裝在防護外殼的內部，所述排風管連通設在防護外殼的一側，所述排風管的一端連通設有測風頭，所述排風管的內部固定連接有支撐件，所述支撐件的內壁通過軸承連接有螺紋轉柱，所述螺紋轉柱的一側固定連接有旋轉扇葉，所述旋轉扇葉呈傾斜狀設置，所述螺紋轉柱的外壁通過螺紋連接有螺紋套板，所述螺紋套板的外壁固定連接有限位滑塊，所述排風管的內壁開設有限位槽，所述限位滑塊滑動連接在限位槽的內部，所述限位滑塊的一側固定連接有支撐彈簧，所述支撐彈簧的一端固定連接有支撐塊，所述支撐塊固定安裝在排風管的內壁，所述螺紋套板的一側固定連接有活動推棒，所述螺紋轉柱的外壁固定連接有限位條，所述限位條的外壁滑動連接有活動套環，所述活動套環設在活動推棒的一側，所述活動套環的外壁固定連接有轉動塊，所述防護外殼的內壁固定連接有支撐軸，所述支撐軸的外壁鉸接有活動轉板，所述活動轉板的一側固定連接有對應型撞塊，所述防護外殼的內部固定連接有警示響鈴，所述警示響鈴設在對應型撞塊的一側。
6.通過採用上述技術方案，工作人員首先將本裝置放置在需要測試氣流的位置，當氣流經過本裝置時，氣流就會通過測風頭進入排風管內，排風管就會將風排向感應器主體，氣流進入排風管還會衝擊旋轉扇葉使旋轉扇葉進行轉動，旋轉扇葉就會帶動螺紋轉柱進行轉動，因為螺紋套板被限位滑塊和限位槽限位無法進行轉動，所以螺紋轉柱轉動時通過螺紋就會使螺紋套板進行移動，螺紋套板就會帶動活動推棒進行移動，當氣流不間斷的吹入排風管內，活動推棒移動到一定位置後就會推動活動套環進行移動，活動套環就會順著限
位條進行移動，並且螺紋轉柱會帶動限位條進行轉動，限位條就會帶動活動套環進行轉動，活動套環就會帶動轉動塊進行轉動，轉動塊移動到一定位置後繼續轉動就會擠壓活動轉板，活動轉板就會帶動對應型撞塊進行轉動，對應型撞塊就會撞擊警示響鈴，警示響鈴就會發出聲響提醒周圍的工作人員感應器已經長時間工作了，需要停止工作保護感應器，這樣解決了電子氣流感應器長時間不間斷工作會降低感應器使用壽命甚至損壞的問題。
7.在一個優選的實施方式中，所述活動轉板的一側固定連接有復位彈簧，所述復位彈簧的一端固定連接有支撐板，所述支撐板固定連接在防護外殼的內部。
8.通過採用上述技術方案，復位彈簧可以使活動轉板轉動過後進行復位，這樣活動轉板就可以不斷的帶動對應型撞塊撞擊警示響鈴，警示響鈴就會不斷的發出響聲提醒周圍的工作人員需要停止電子氣流感應器的工作。
9.在一個優選的實施方式中，所述螺紋轉柱的一端固定連接有清潔轉塊，所述清潔轉塊的一側固定連接有清潔刮板，所述清潔刮板滑動連接在測風頭的外壁。
10.通過採用上述技術方案，測風頭長時間工作外壁會淤積灰塵影響通風效果，在通風時螺紋轉柱就會帶動清潔轉塊和清潔刮板進行轉動，清潔轉塊就會配合清潔刮板將測風頭外壁上的灰塵刮除，避免灰塵淤積影響測風頭的通風效果。
11.在一個優選的實施方式中，所述排風管的內壁固定連接有吸水棉塊，所述吸水棉塊的一側固定連接有支撐環，所述支撐環固定連接在排風管的內部。
12.通過採用上述技術方案，在溼氣較大的區域使用電子氣流感應器時，溼氣長時間接觸感應器就會淤積水滴導致感應器發生短路，通過設置吸水棉塊可以將進入排風管內的溼氣進行過濾除溼，避免溼氣接觸感應器主體。
13.在一個優選的實施方式中，所述吸水棉塊的遠離支撐環的一側滑動連接有活動擠壓塊，所述活動擠壓塊的一側固定連接有活動架。
14.通過採用上述技術方案，工作人員可以轉動活動架使活動擠壓塊進行移動，活動擠壓塊就會配合支撐環擠壓吸水棉塊，從而使吸水棉塊內的水排出，避免吸水棉塊內的水淤積過多無法對溼氣進行除溼過濾。
15.在一個優選的實施方式中，所述螺紋轉柱的外壁固定連接有轉動環，所述活動架固定連接在轉動環的外壁。
16.通過採用上述技術方案，在進行通風時螺紋轉柱就會帶動轉動環進行轉動，轉動環就會帶動活動架進行轉動，活動架就會帶動活動擠壓塊進行轉動，活動擠壓塊就會配合支撐環擠壓吸水棉塊，從而使吸水棉塊內的水排出，避免吸水棉塊內的水淤積過多無法對溼氣進行除溼過濾。
17.在一個優選的實施方式中，所述排風管的底部連通設有排水管，所述排水管的底部連通設有儲水箱。
18.通過採用上述技術方案，吸水棉塊被擠壓出來的水可以通過排水管排出，排水管可以將這些水排入儲水箱內，這樣可以方便工作人員收集和清理這些水。
19.在一個優選的實施方式中，所述儲水箱的內部固定連接有警報裝置，所述警報裝置的底部固定連接有警報開關。
20.通過採用上述技術方案，當儲水箱內的水快儲存滿時，警報裝置就可以發出響聲提醒周圍的工作人員，工作人員就可以將儲水箱內的水進行清除。
21.在一個優選的實施方式中，所述儲水箱的內部設有漂浮塊，所述漂浮塊設在警報開關的底部。
22.通過採用上述技術方案，當儲水箱內的水快儲存滿時，水就會使漂浮塊向上移動，漂浮塊就會擠壓警報開關將警報裝置打開，從而使警報裝置發出聲音提醒周圍的工作人員將儲水箱內的水排出。
23.在一個優選的實施方式中，所述儲水箱的內壁固定連接有限位板，所述漂浮塊滑動連接在限位板的外壁。
24.通過採用上述技術方案，限位板可以對漂浮塊的移動進行限位，避免漂浮塊在移動過程中發生晃動和偏移，使漂浮塊能夠在移動過後準確的擠壓警報開關。
25.本發明的技術效果和優點：
26.1、本發明通過設置了螺紋套板和轉動塊，感應器不間斷使用時，氣流會衝擊旋轉扇葉使螺紋轉柱轉動，螺紋轉柱通過螺紋會使螺紋套板帶動活動推棒移動，活動推棒就會推動活動套環使轉動塊移動，轉動塊移動過後就會擠壓活動轉板使對應撞塊撞擊警示響鈴，警示響鈴就會發出聲響提醒周圍的工作人員，解決了電子氣流感應器長時間不間斷工作會降低感應器使用壽命甚至損壞的問題；
27.2、本發明通過設置了吸水棉塊和活動擠壓塊，在進行通風時，吸水棉塊會將空氣中的溼氣進行吸取，同時螺紋轉柱會帶動轉動環使活動架轉動，活動架就會帶動活動擠壓塊進行轉動，活動擠壓塊就會配合支撐環將吸水棉塊內的水擠出，這些水會通過排水管排入儲水箱內，方便工作人員收集和整理這些水。
附圖說明

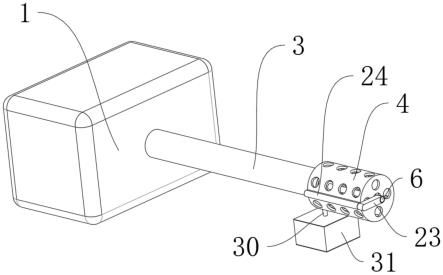

28.圖1為本發明的整體結構示意圖。
29.圖2為本發明的排風管結構剖視圖。
30.圖3為本發明圖2的a部結構放大圖。
31.圖4為本發明圖2的b部結構放大圖。
32.圖5為本發明圖2的c部結構放大圖。
33.圖6為本發明的測風頭結構剖視圖。
34.圖7為本發明圖6的d部結構放大圖。
35.圖8為本發明圖6的e部結構放大圖。
36.圖9為本發明的防護外殼結構剖視圖。
37.圖10為本發明圖9的f部結構放大圖。
38.附圖標記為：1、防護外殼；2、感應器主體；3、排風管；4、測風頭；5、支撐件；6、螺紋轉柱；7、旋轉扇葉；8、螺紋套板；9、限位滑塊；10、限位槽；11、支撐彈簧；12、支撐塊；13、活動推棒；14、限位條；15、活動套環；16、轉動塊；17、支撐軸；18、活動轉板；19、對應型撞塊；20、警示響鈴；21、復位彈簧；22、支撐板；23、清潔轉塊；24、清潔刮板；25、吸水棉塊；26、支撐環；27、活動擠壓塊；28、活動架；29、轉動環；30、排水管；31、儲水箱；32、警報裝置；33、警報開關；34、漂浮塊；35、限位板。
具體實施方式
39.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
40.參照說明書附圖1-10，本發明一實施例的一種電子氣流感應器，包括防護外殼1、感應器主體2和排風管3，感應器主體2固定安裝在防護外殼1的內部，排風管3連通設在防護外殼1的一側，排風管3的一端連通設有用於將風排入排風管3內並且防止灰塵進入排風管3內的測風頭4，排風管3的內部固定連接有用於支撐螺紋轉柱6的支撐件5，支撐件5的內壁通過軸承連接有用於轉動過後通過螺紋使螺紋套板8進行移動的螺紋轉柱6，如圖5所示，螺紋轉柱6的一側固定連接有用於帶動螺紋轉柱6進行轉動的旋轉扇葉7，旋轉扇葉7呈傾斜狀設置，傾斜狀的旋轉扇葉7能夠更容易被氣流衝擊帶動螺紋轉柱6進行轉動，螺紋轉柱6的外壁通過螺紋連接有用於帶動活動推棒13進行移動的螺紋套板8，螺紋套板8的外壁固定連接有用於在限位槽10內進行移動的限位滑塊9，排風管3的內壁開設有用於配合限位滑塊9對螺紋套板8的移動進行限位的限位槽10，限位滑塊9滑動連接在限位槽10的內部，限位滑塊9的一側固定連接有用於對螺紋套板8進行支撐和復位的支撐彈簧11，支撐彈簧11的一端固定連接有用於固定支撐彈簧11的支撐塊12，支撐塊12固定安裝在排風管3的內壁，如圖7所示，螺紋套板8的一側固定連接有用於移動到一定位置後推動活動套環15移動的活動推棒13，螺紋轉柱6的外壁固定連接有用於對活動套環15的移動進行限位並且帶動活動套環15進行轉動的限位條14，限位條14的外壁滑動連接有用於帶動轉動塊16進行轉動的活動套環15，活動套環15設在活動推棒13的一側，活動套環15的外壁固定連接有用於轉動過後擠壓活動轉板18的轉動塊16，防護外殼1的內壁固定連接有用於支撐活動轉板18的支撐軸17，支撐軸17的外壁鉸接有用於帶動對應型撞塊19進行轉動的活動轉板18，活動轉板18的一側固定連接有用於撞擊警示響鈴20的對應型撞塊19，防護外殼1的內部固定連接有用於發出響聲提醒周圍工作人員的警示響鈴20，警示響鈴20設在對應型撞塊19的一側，如圖10所示，活動轉板18的一側固定連接有用於對轉動過後的活動轉板18進行復位的復位彈簧21，復位彈簧21的一端固定連接有用於固定復位彈簧21的支撐板22，支撐板22固定連接在防護外殼1的內部。
41.需要說明的是，其中，工作人員首先將本裝置放置在需要測試氣流的位置，當氣流經過本裝置時，氣流就會通過測風頭4進入排風管3內，排風管就會將風排向感應器主體2，氣流進入排風管3還會衝擊旋轉扇葉7使旋轉扇葉7進行轉動，旋轉扇葉7就會帶動螺紋轉柱6進行轉動，因為螺紋套板8被限位滑塊9和限位槽10限位無法進行轉動，所以螺紋轉柱6轉動時通過螺紋就會使螺紋套板8進行移動，螺紋套板8就會帶動活動推棒13進行移動，當氣流不間斷的吹入排風管3內，活動推棒13移動到一定位置後就會推動活動套環15進行移動，活動套環15就會順著限位條14進行移動，並且螺紋轉柱6會帶動限位條14進行轉動，限位條14就會帶動活動套環15進行轉動，活動套環15就會帶動轉動塊16進行轉動，轉動塊16移動到一定位置後繼續轉動就會擠壓活動轉板18，活動轉板18就會帶動對應型撞塊19進行轉動，對應型撞塊19就會撞擊警示響鈴20，警示響鈴20就會發出聲響提醒周圍的工作人員感應器已經長時間工作了，需要停止工作保護感應器，這樣解決了電子氣流感應器長時間不
間斷工作會降低感應器使用壽命甚至損壞的問題，並且復位彈簧21可以使活動轉板18轉動過後進行復位，這樣活動轉板18就可以不斷的帶動對應型撞塊19撞擊警示響鈴20，警示響鈴20就會不斷的發出響聲提醒周圍的工作人員需要停止電子氣流感應器的工作。
42.進一步的，如圖1所示，螺紋轉柱6的一端固定連接有用於帶動清潔刮板24進行轉動的清潔轉塊23，清潔轉塊23的一側固定連接有用於配合清潔轉塊23將測風頭4外壁灰塵清除的清潔刮板24，清潔刮板24滑動連接在測風頭4的外壁。
43.需要說明的是，其中，測風頭4長時間工作外壁會淤積灰塵影響通風效果，在通風時螺紋轉柱6就會帶動清潔轉塊23和清潔刮板24進行轉動，清潔轉塊23就會配合清潔刮板24將測風頭4外壁上的灰塵刮除，避免灰塵淤積影響測風頭4的通風效果。
44.進一步的，如圖5所示，排風管3的內壁固定連接有用於清除空氣中的溼氣的吸水棉塊25，吸水棉塊25的一側固定連接有用於支撐被擠壓的吸水棉塊25的支撐環26，支撐環26固定連接在排風管3的內部，吸水棉塊25的遠離支撐環26的一側滑動連接有用於擠壓吸水棉塊25的活動擠壓塊27，活動擠壓塊27的一側固定連接有用於帶動活動擠壓塊27進行轉動的活動架28，如圖5所示，螺紋轉柱6的外壁固定連接有用於帶動活動架28進行轉動的轉動環29，活動架28固定連接在轉動環29的外壁，排風管3的底部連通設有用於將吸水棉塊25被擠壓出來的水排入儲水箱31內的排水管30，排水管30的底部連通設有用於儲存水的儲水箱31。
45.需要說明的是，其中，在溼氣較大的區域使用電子氣流感應器時，溼氣長時間接觸感應器就會淤積水滴導致感應器發生短路，吸水棉塊25可以將進入排風管3內的溼氣進行過濾除溼，並且在進行通風時，螺紋轉柱6就會帶動轉動環29進行轉動，轉動環29就會帶動活動架28進行轉動，活動架28就會帶動活動擠壓塊27進行轉動，活動擠壓塊27就會配合支撐環26擠壓吸水棉塊25，從而使吸水棉塊25內的水排出，避免吸水棉塊25內的水淤積過多無法對溼氣進行除溼過濾，吸水棉塊25被擠壓排出的水就會排入排水管30內，排水管30就會將這些水排入儲水箱31內，這樣可以方便工作人員收集和清理這些水。
46.進一步的，如圖4所示，儲水箱31的內部固定連接有用於發出警報聲響的警報裝置32，警報裝置32為cy1213系列無源聲光警報裝置，警報裝置32的底部固定連接有用於控制警報裝置32打開和關閉的警報開關33，儲水箱31的內部設有用於移動過後擠壓警報開關33的漂浮塊34，漂浮塊34設在警報開關33的底部，儲水箱31的內壁固定連接有用於對漂浮塊34的移動進行限位的限位板35，漂浮塊34滑動連接在限位板35的外壁。
47.需要說明的是，其中，當儲水箱31內的水快儲存滿時，水就會使漂浮塊34向上移動，漂浮塊34就會擠壓警報開關33，從而將警報裝置32打開，警報裝置32就會發出聲響提醒周圍的工作人員，工作人員就會將儲水箱31內的水進行清除，防止儲水箱31內的水滿了影響使用。
48.工作原理：工作人員首先將本裝置放置在需要測試氣流的位置，當氣流經過本裝置時，氣流就會通過測風頭4進入排風管3內，排風管就會將風排向感應器主體2，氣流進入排風管3還會衝擊旋轉扇葉7使旋轉扇葉7進行轉動，旋轉扇葉7就會帶動螺紋轉柱6進行轉動，因為螺紋套板8被限位滑塊9和限位槽10限位無法進行轉動，所以螺紋轉柱6轉動時通過螺紋就會使螺紋套板8進行移動，螺紋套板8就會帶動活動推棒13進行移動，當氣流不間斷的吹入排風管3內，活動推棒13移動到一定位置後就會推動活動套環15進行移動，活動套環
15就會順著限位條14進行移動，並且螺紋轉柱6會帶動限位條14進行轉動，限位條14就會帶動活動套環15進行轉動，活動套環15就會帶動轉動塊16進行轉動，轉動塊16移動到一定位置後繼續轉動就會擠壓活動轉板18，活動轉板18就會帶動對應型撞塊19進行轉動，對應型撞塊19就會撞擊警示響鈴20，警示響鈴20就會發出聲響提醒周圍的工作人員感應器已經長時間工作了，需要停止工作保護感應器，這樣解決了電子氣流感應器長時間不間斷工作會降低感應器使用壽命甚至損壞的問題，並且復位彈簧21可以使活動轉板18轉動過後進行復位，這樣活動轉板18就可以不斷的帶動對應型撞塊19撞擊警示響鈴20，警示響鈴20就會不斷的發出響聲提醒周圍的工作人員需要停止電子氣流感應器的工作；在通風時螺紋轉柱6就會帶動清潔轉塊23和清潔刮板24進行轉動，清潔轉塊23就會配合清潔刮板24將測風頭4外壁上的灰塵刮除，避免灰塵淤積影響測風頭4的通風效果；吸水棉塊25可以將進入排風管3內的溼氣進行過濾除溼，並且在進行通風時，螺紋轉柱6就會帶動轉動環29進行轉動，轉動環29就會帶動活動架28進行轉動，活動架28就會帶動活動擠壓塊27進行轉動，活動擠壓塊27就會配合支撐環26擠壓吸水棉塊25，從而使吸水棉塊25內的水排出，避免吸水棉塊25內的水淤積過多無法對溼氣進行除溼過濾，吸水棉塊25被擠壓排出的水就會排入排水管30內，排水管30就會將這些水排入儲水箱31內，這樣可以方便工作人員收集和清理這些水；當儲水箱31內的水快儲存滿時，水就會使漂浮塊34向上移動，漂浮塊34就會擠壓警報開關33，從而將警報裝置32打開，警報裝置32就會發出聲響提醒周圍的工作人員，工作人員就會將儲水箱31內的水進行清除，防止儲水箱31內的水滿了影響使用。
49.最後應說明的幾點是：首先，在本技術的描述中，需要說明的是，除非另有規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，可以是機械連接或電連接，也可以是兩個元件內部的連通，可以是直接相連，「上」、「下」、「左」、「右」等僅用於表示相對位置關係，當被描述對象的絕對位置改變，則相對位置關係可能發生改變；
50.其次：本發明公開實施例附圖中，只涉及到與本公開實施例涉及到的結構，其他結構可參考通常設計，在不衝突情況下，本發明同一實施例及不同實施例可以相互組合；
51.最後：以上所述僅為本發明的優選實施例而已，並不用於限制本發明，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護範圍之內。
