華碩 A8N32-SLI八項豪華供電模塊探秘
2023-10-11 17:46:57
華碩A8N32-SLI DELUXE這款主板的推出給人們帶來的不僅僅是雙16X等眾多完善的功能配置及其強大的性能,更獨特的是比較獨特的採用了多達八項的CPU供電模塊,而且八項供電迴路全部集成在CPU插座周圍,令人嘆為觀止!

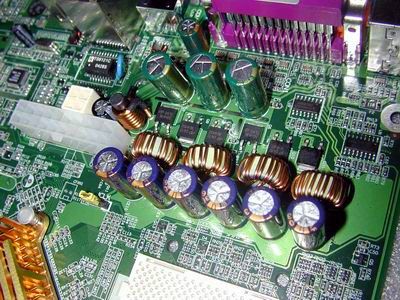

橫豎兩列分布的八項供電設計

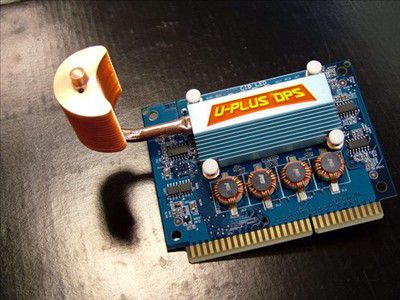

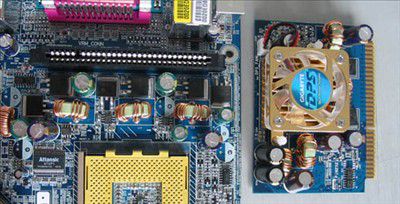

目前主流的NF4平臺最常見的就是三項供電迴路,四項比較少見,一般多用於Intel 875/925/955等晶片組上。此前技嘉曾推出過獨有的插卡式DPS供電方案,通過額外的升級模塊達到3+3的六項或者4+4的八項供電方案:
這種方案最初被認為是非常BT的設計,八項供電用得著嗎?
三款A8N-SLI系列主板均為三項供電
華碩上一代產品A8N-SLI主板使用了標準的三項供電,而在新款A8N32-SLI上面一舉將供電模塊提升至八項,而且並非使用了技嘉那種升級方案,直接主板集成八項迴路。這不禁讓人感到懷疑?真的是八項供電嗎?
大多數人分辨供電模塊的項數是通過觀察電感來判斷的,例如上圖乍一看還以為是四項供電,其實很多時候都有並聯多個電感或者多個場效應管的情況發生,因此實際上上圖所示僅為兩項供電。另外主板供電模塊當中的一級電桿線圈也在附近,大多時候類型與多項迴路中的電感有所區別,如上圖中為立式電感線圈。因此對於板型設計出色、元件排列均勻的主板傳統方法已不再適用。
既然是兩項供電,何必使用這麼多元件呢?似乎有點浪費了。那麼看上去八項供電設計的華碩A8N32-SLI到底是幾項供電呢?
