巖土測試的作用（巖土工程建設中常用的3種測斜儀）

2023-10-07 16:42:46

在巖土工程建設中，利用測斜儀採集巖土深層的位移數據，分析得出相應報表，用於分析工程過程中的安全性、穩定性，確保工程能夠長期穩定的運行，在實際應用中取得了良好效果。

建築工程

測斜儀被廣泛應用於水利水電、礦產冶金、交通與城建巖土工程領域中，用於監測地下巖土深層水平位移、橋梁撓度，以及不穩定邊坡潛在滑動面的移動等，在保證巖土工程設計、工程施工及其運行的安全防範中，發揮了重要的作用。

目前測斜儀主要分為滑動式測斜儀、固定式測斜儀、柔性測斜儀這三種，這三種測斜儀主要的區別在於測量方式、數據採集方式、數據分析方式、數據時效性等方面。

柔性測斜儀

柔性測斜儀，也稱為陳列式測斜儀，可根據工程現場的實際需要定製傳感器的線纜，傳感器之間採用柔性接頭連接，有多種長度規格，可適應較大的角度變化，以適應不同行業應用需求，是目前使用較為廣泛的測斜儀器。

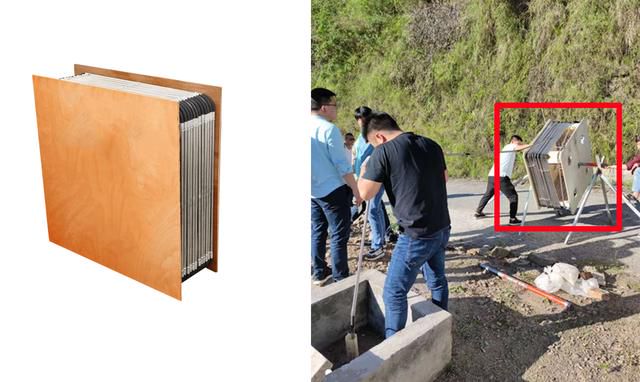

柔性測斜儀

柔性測斜儀造價相對較低，但劣勢是體積較為龐大和笨重，在安裝和使用過程中，需要花費較大的人力物力，且在地形陡峭處安裝時難以處理。

活動式測斜儀

活動式測斜儀，也稱可攜式測斜儀，是目前應用比較廣的測斜儀儀器。

活動測斜儀是一種人工監測方法，即監測人員將活動式測斜儀放入測斜管底部，每隔一定間隔，利用人工提拉活動式測斜儀，在測斜管導軌上下定長定點測量鑽孔內部傾斜位移，並人工記錄數據，然後對數據進行處理，通過長期人工監測獲得被測物體的內部位移數據，從而掌握鑽孔內部的形變情況。

活動式測斜儀

活動式測斜儀以人工記錄數據，匯集整理數據後，再進行分析處理，其不足之處在於自動化程度低，由於是人工記錄數據，測量數據時效性差，監測數據易篡改，在一些偏遠、地勢陡峭的監測位置，或者遇到惡劣天氣的情況下，監測人員的人身安全難以得到保障！

固定式測斜儀

隨著信息技術的快速發展，巖土變形監測技術革新，主管職能部門及各企業對建設施工中的安全監測數據的及時性、準確性、可靠性、真實性尤為關注。為了滿足工程建設中更高的測斜需求，固定測斜儀由此而生。

固定式測斜儀

Geobok固定式測斜儀按照測斜孔深度，以若干個測斜儀傳感器之間相互串聯組成一套測斜單元，並通過電纜線將測斜儀傳感器串聯起來，並將測斜儀傳感器固定在不鏽鋼管上，利用復位導輪將測斜傳感器送入測斜管內，長時間監測獲取數據，從而獲得被測巖土深層土體的內部位移數據，並上傳雲端處理、分析、發布。

固定式測斜儀適用場景

與活動式測斜儀相比，固定式測斜儀安裝和維修比較方便，屬於自動化監測設備，實現24小時自動化數據採集，無需人工現場採集數據，數據更具時效性、準確性，且能較大程度上保障監測人員安全。

結語

測斜儀的應用領域廣泛，主要包括：建築基坑監測、礦山邊坡監測、地質災害監測、水庫大壩監測等，其監測數據對各項工程施工、運行具有重要的參考意義。

工程施工

目前來說，在巖土工程監測中，由於人工沉降監測方便、覆蓋點多、成本相對較低，目前仍普遍採用人工沉降監測，但出於對監測數據準確性、實時性，以反映所監測地點的巖土土體的實際狀態的考慮，以及對監測人員安全性的重視，應逐步推進自動化監測的普及
