solidworks畫動物詳細教程（並把它裝配起來）

2023-10-24 15:27:57

1.在【前視基準面】畫草圖。

2.【旋轉】所選輪廓：粉色區域。

3.在【上視基準面】畫圓，直徑：8 。

4.【拉伸切除】等距：75 ，完全貫穿 。

5.還是在【上視基準面】畫圓。

6.【拉伸切除】反向等距：23 ，完全貫穿。

7.在【前視基準面】畫斜線。

8.【旋轉切除】。

8-1.添加外觀，完成，保存零件。

1.把上面的領另存為：腳 ，刪掉後面的特徵 。修改草圖尺寸。（三個尺寸都除以2 ，身體的比例是1:2，腳和耳朵是1:1）

2.【編輯旋轉】改成：180度 。

3.在【前視基準面】畫圓。（這個30是自己定義的，圖紙上沒有）

4.【拉伸切除】。

5.在【前視基準面】上畫三個矩形。（這個尺寸也是自己畫的，圖紙上沒有）

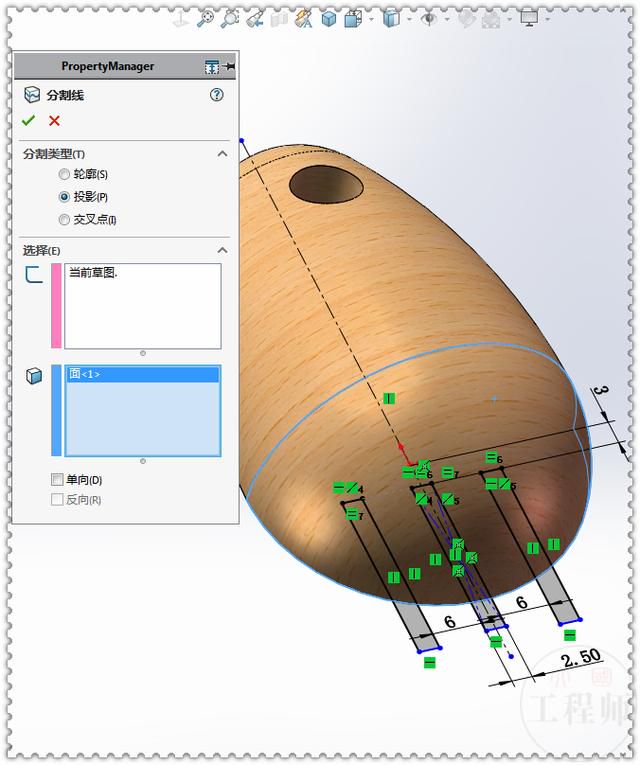

6.【分割線】投影。

7.給分割後的區域添加上黑色。保存，完成。

1.用的還是腳的零件，另存為耳朵（腳和耳朵的尺寸都是1:1），刪除後面的特徵，只保留【旋轉】。在【右視基準面】畫一個矩形。

2.【拉伸切除】完全貫穿兩者。

3.在【前視基準面】畫一個橢圓，尺寸不重要。（注意豎直的中心線，裝配的時候要用到）

4.【分割線】投影到平面上。

5.給分割面添加顏色，保存。

1.用的還是腳或耳朵，另存為尾巴 。修改草圖1的尺寸 ，三個尺寸都除以1.5 。（尾巴的比例是：1：1.5）

2.【旋轉】改成360度 。

3.【拉伸切除】在上視基準面畫圓，等距：15 ，完全貫穿 。

4.完成，保存。

1.用的還是腳或耳朵，另存為頭 。修改草圖1的尺寸 ，三個尺寸都除以0.75 。（尾巴的比例是：3:4）

2.在【右視基準面】畫矩形。

3.【拉伸切除】。

4.在【前視基準面】畫圓。

5.【拉伸切除】反向等距：12，完全貫穿。

6.在【前視基準面】畫橢圓和圓，等距一個距離，鏡像。

7.【分割線】投影到曲面上——單項。

8.在箭頭所指的面上畫一個60度夾角的斜線，為了後面裝配使用。

1.【拉伸凸臺】在【上視基準面】畫圓，直徑：8 。給定深度：25 。

2.【倒角】1*45度 。

3.完成。

1.新建【裝配體】插入三個零件，身體是固定狀態。

2.選中兩個藍色面，添加【輪廓中心】配合。

2-1.輸入距離：2 ，打勾。

3.藍色邊線添加【輪廓中心】配合。

3-1.距離：0 。

4.按住【Ctrl鍵】拖動複製一個定位銷 。同樣是用【輪廓中心】距離：2，配合到孔上。

5.插入尾巴，添加【輪廓中心】配合。

6.頂部也一樣，輸入距離時要反向。

7.頭的基準面和身體的基準面添加【重合配合】。

8.耳朵的中心線 和 頭的斜線添加【重合配合】。

9.藍色面與藍邊線添加【相切配合】。（耳朵平面與頭的切除面重合配合）

10.【鏡像】。

11.完成

12.簡單渲染一下：
