顱腦CT怎麼看？正常和異常影像分別是什麼？乾貨滿滿！

一

說說顱腦CT那三個窗

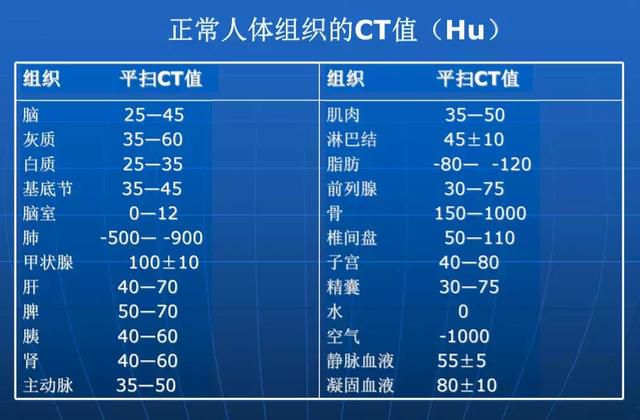

人體各組織結構不同，對X線衰減各異，形成不同的CT值，因此可以利用不同CT值來鑑別組織的性質。

空氣對X線的吸收為0，故空氣的CT值為-1000；骨組織的X線衰減是水的2-4倍，CT值為 1000；水的CT值為0。

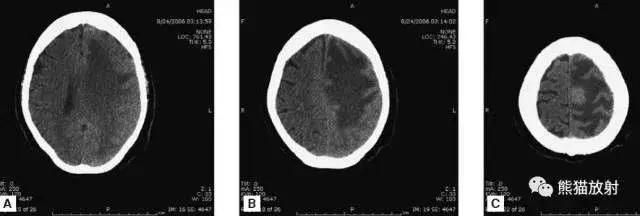

顱腦CT常用的三個窗（圖A-C）：

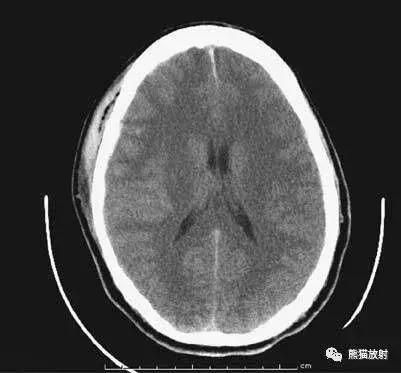

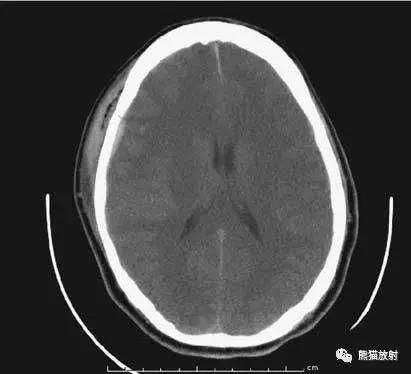

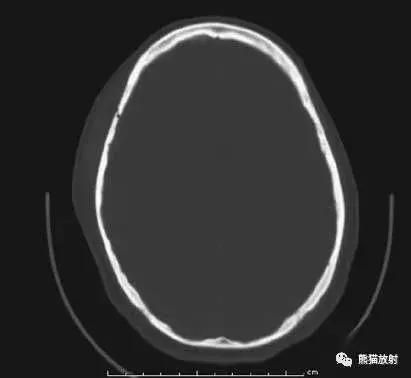

圖A：骨窗（the bone window）圖B：腦窗（the brain window）圖C：血窗（the blood window）

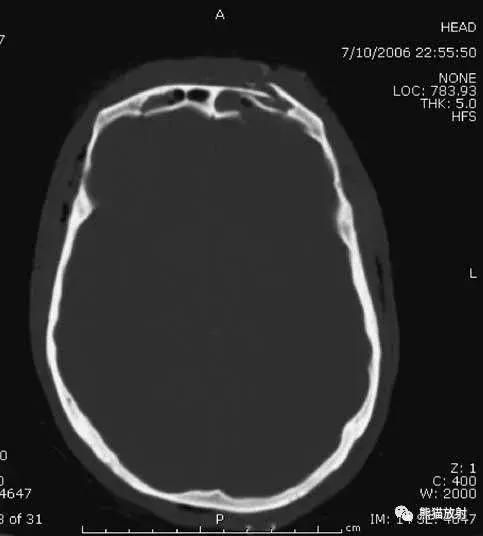

圖A：骨窗；主要用於明確骨折、竇腔病變、顱內積氣。
圖B：腦窗；可清晰顯示灰白質，可發現中風的早期徵象或其他導致腦水腫等表現的病變。
圖C：血窗；更利於顯示硬膜下或顱內出血。
本例表現：骨窗示：右頂骨骨折；三個窗均示：軟組織水腫並皮下積氣；血窗：少量硬膜下血腫。
二
應注意的常見偽影

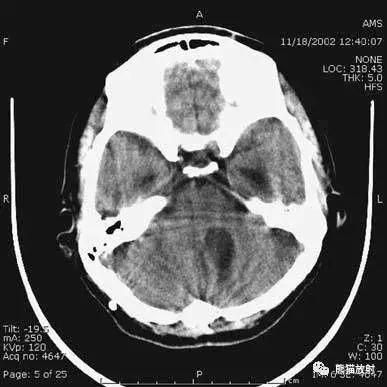

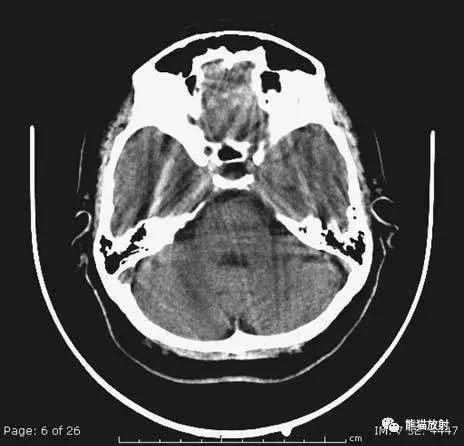

射線硬化偽影
BEAM-HARDENING ARTEFACT
常見於顱腦基底部及後顱窩
容積平均偽影
VOLUME-AVERAGING ARTIFACT
層厚較大時，可導致血液密度表現，在腦基底部較典型，易發生在眼眶上方額葉。

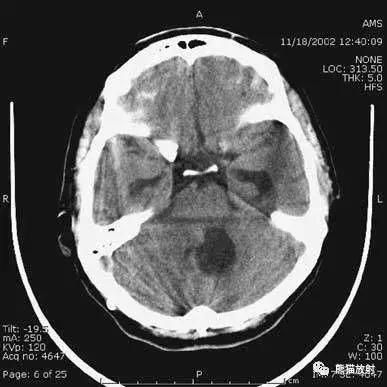

本例表現：四腦室囊性病變導致梗阻性腦積水。
三
顱腦斷層常用基線

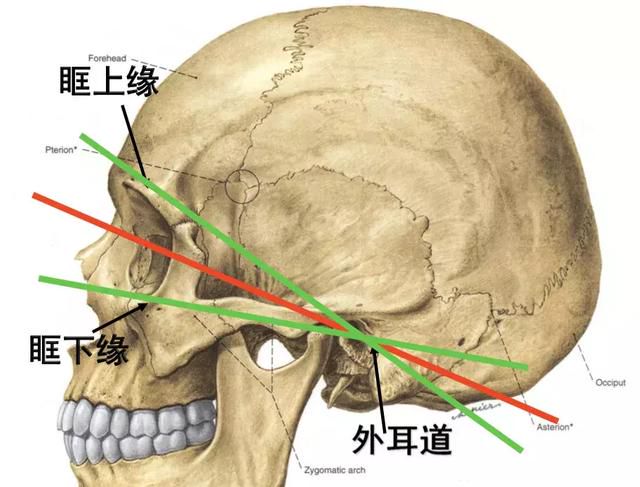

Reid基線（REL）：為外耳道中點至眶下緣的連線。頭部橫斷層標本的製作多以此線為準，冠狀斷層標本的製作基線與此線垂直。
眶耳線（OML）或眥耳線（CML）：為外耳道中點與外眥的連線。顱腦軸位掃描（橫斷層掃描）多以此線為基線。
上眶耳線（SML）：為外耳道中點與眶上緣中點的連線，經該線的平面約與顱底平面一致，有利於顯示顱後窩結構及減少顱骨偽影。
四
正常解剖

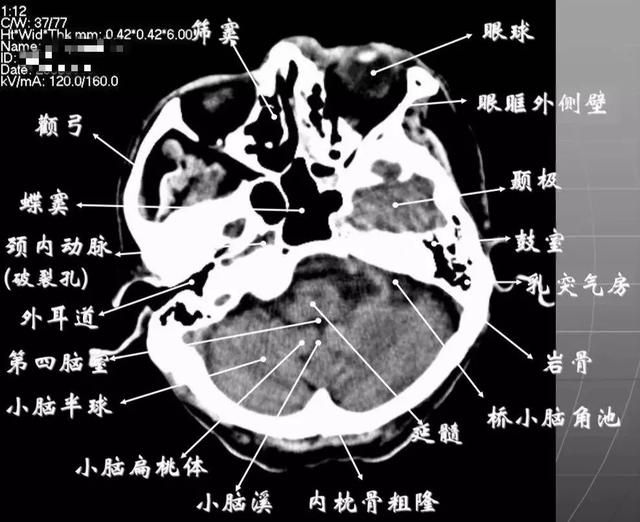

1顱底層面眥耳線層面
顱前窩底部：眼眶，眼球，篩竇，蝶竇，前床突等。顱中窩：前界---蝶骨；後界---顳骨巖部（巖骨）；內緣---海綿竇及垂體窩；外緣---顳骨，窩內為顳葉，其內側為海馬回。顱後窩：前緣---巖骨；後緣---枕骨；鞍背後方---腦橋前池，向兩側延伸為腦橋小腦角池。第四腦室：位於顱後窩中線上，後面緊鄰小腦蚓部，其兩側為小腦扁桃體。延髓、腦橋：位於第四腦室前。

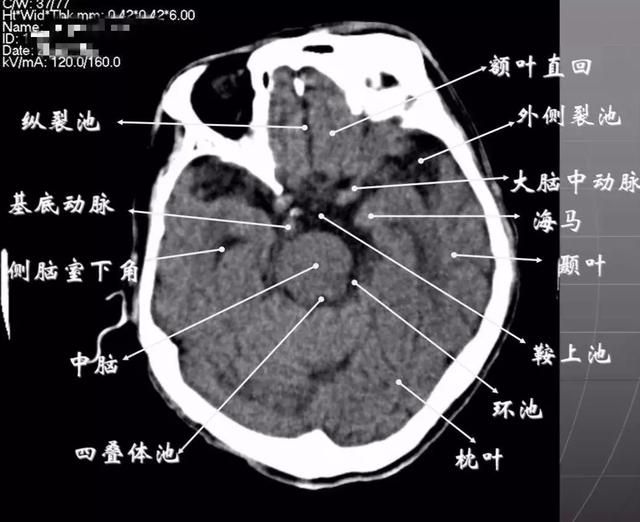

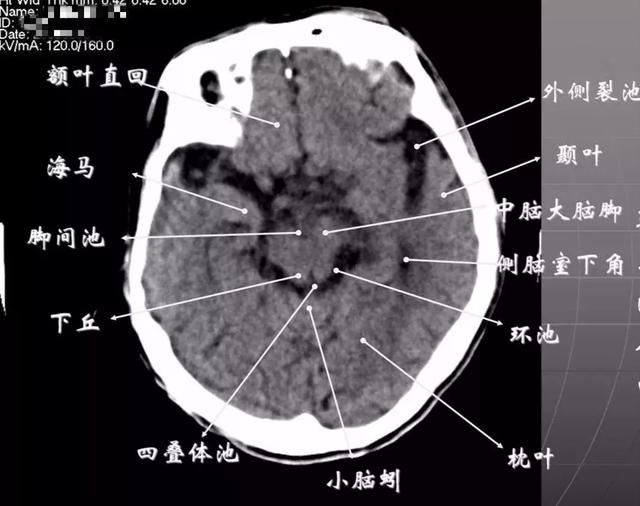

2鞍上池層面
顱前窩：顳葉。鞍上池：在垂體窩上方，位於兩側顱中窩之間，前界為顳葉直回，側方位顳葉海馬，呈五角星形或六角星形。其前角連於縱裂池，兩外側角連於外側裂池，兩後外側角延續於環池，第六個角位於後緣中間，是角間池。鞍上池邊緣為大腦動脈環，池內前部常可見「v」字型視交叉。顱後窩：四腦室或四疊體池。

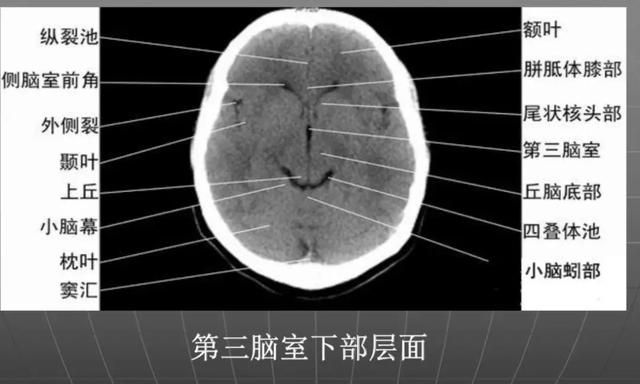

3第三腦室下部層面
顯示側腦室前角的下部：
前方---額葉；外側---尾狀核頭部；後方中線處---第三腦室，其兩側連接丘腦。
顱後窩：
「Y」字形或「V」字形的小腦幕，幕下結構在內側（小腦上蚓部），幕上結構在外側（枕葉）。
四疊體池：
位於小腦蚓部前方。

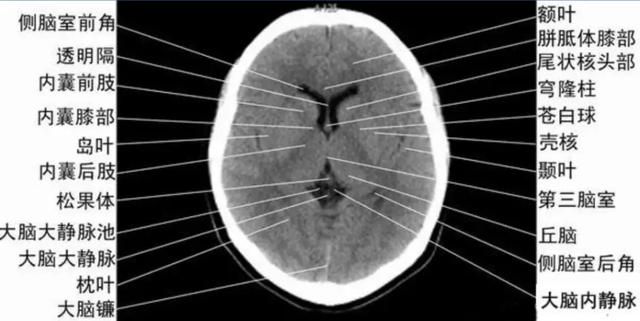

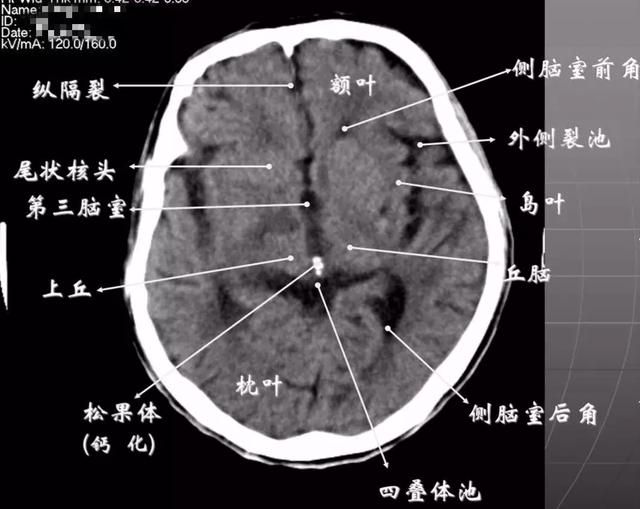

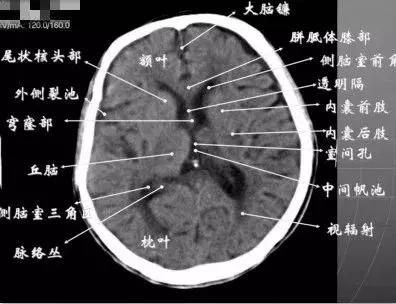

4第三腦室上部層面
基底核、丘腦。內囊前腳（前肢）；尾狀核和豆狀核之間。內囊膝部和後腳（後肢）：位於豆狀核（由外側的殼核和內側的蒼白球組成）及丘腦之間。殼核的外側：外囊、屏狀核、最外囊、島葉（腦島）。四疊體池：兩側枕葉之間，池內有松果體，向前與第三腦室連接。

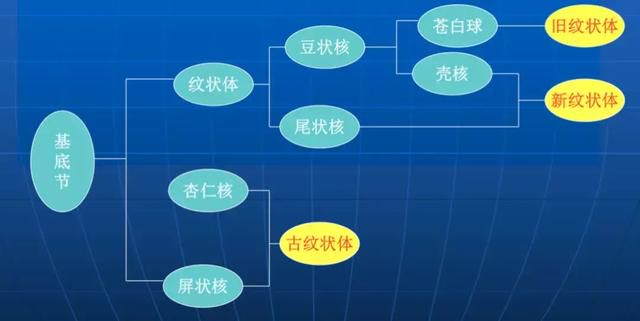

基底節（基底核）：
埋藏在兩側大腦半球深部的灰質核團，是組成錐體外系的主要結構。
基底節區：概念不清。
可能包括：基底節、黑質、紅核、及其周圍白質區域。
內囊：位於丘腦、尾狀核、豆狀核之間的白質區，是由上、下行的傳導束密集而成。分為三部分：前肢、膝部、後肢。膝部由皮質腦幹束；後肢有皮質脊髓束、丘腦皮質束、聽輻射和視輻射。外囊：是位於屏狀核和豆狀核之間的白質帶，主要由島葉發出的皮質被蓋纖維組成

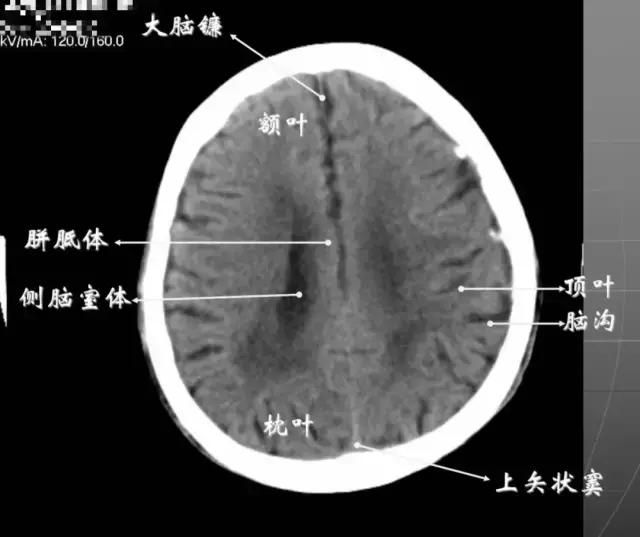

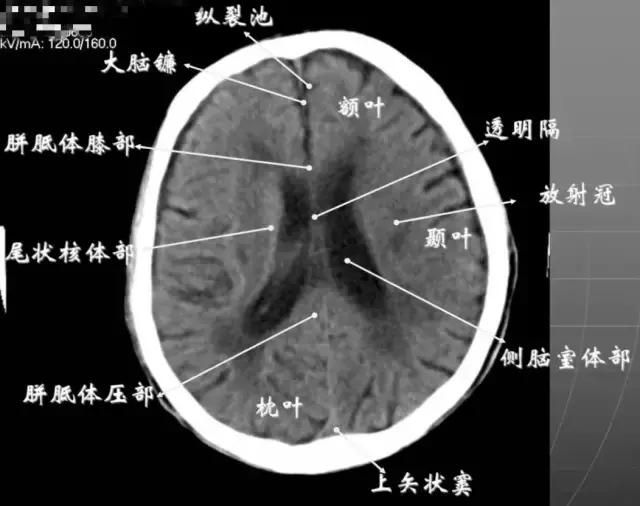

5側腦室體部層面
由額、顳、枕葉構成，兩側側腦室體部之間為透明隔，外側為尾狀核和體部。側腦室后角（枕角）可不對稱，室內可見脈絡叢鈣化。中線處可見大腦縱裂池和大腦鐮。
6側腦室上部層面
內側壁側腦室體部被胼胝體分開，側腦室體部的外方為頂葉，頂枕溝及中央溝將大腦為為額、頂、枕葉。

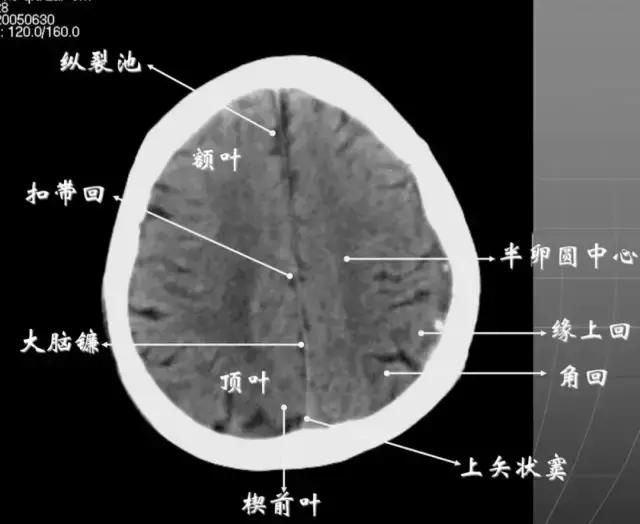

7大腦皮質下部層面（半卵圓中心層面）
在胼胝體和側腦室上方，大腦鐮自前向後貫穿中線。白質部分為半卵圓中心，額葉範圍縮小，頂葉所佔比例擴大，枕葉基本消失。
半卵圓中心：位於胼胝體上方，由左右大腦半球髓質形成的有髓纖維，對稱位於大腦鐮兩側區域。

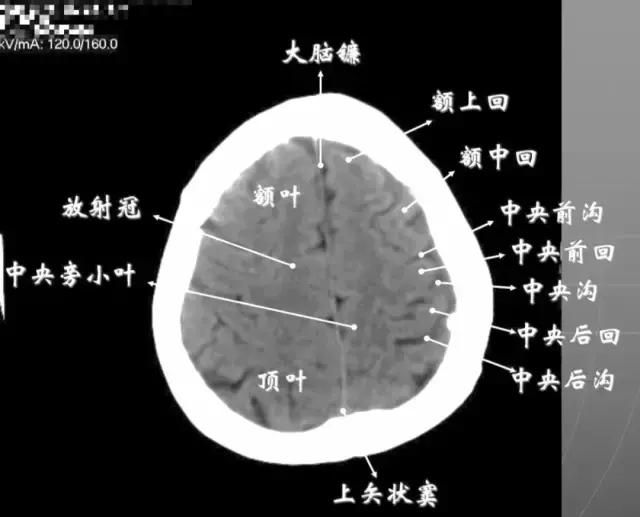

8大腦皮質上部層面（半卵圓區上部層面）
已近顱頂，大腦鐮清晰可見，其旁的腦灰質和腦溝十分清楚。頂葉較小，額葉較小。
放射冠：是內囊到大腦皮質間的放射狀纖維白質。
五
急診影像示例
1顱骨骨折
▲
額骨骨折：左側額竇內外側壁骨折
▲
左側顳骨骨折

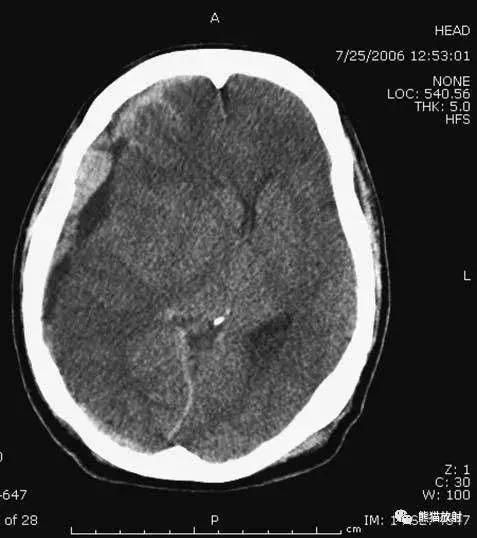

2硬膜外血腫
▲
硬膜外血腫、顱內積氣（提示骨折）
▲
硬膜外血腫（凸透鏡樣；可有或無顱骨骨折）。
3硬膜下血腫
▲
右側硬膜下血腫（急性-高密度，慢性-低密度）；
右側大腦水腫，中線結構移位
▲
（小腦幕下）硬膜下血腫
▲
（大腦鐮左側）硬膜下血腫：
可見輕度佔位效應
▲

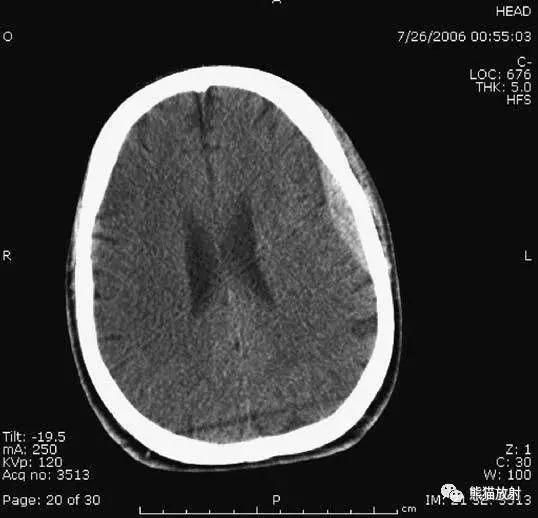

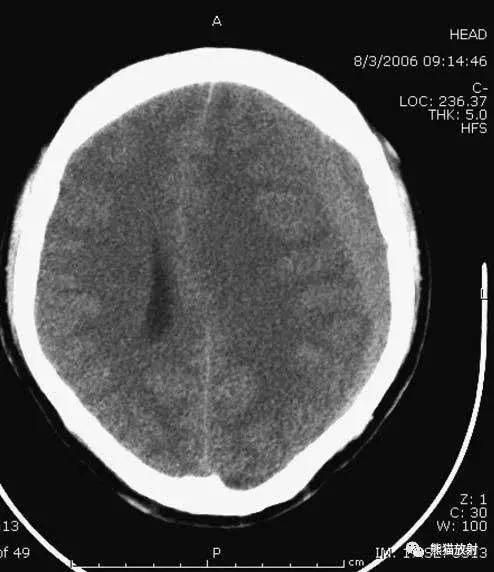

左側硬膜下血腫：
呈等密度，有佔位效應，中線結構移位。
▲
雙側亞急性硬膜下血腫：
左側可見急性出血，雙側佔位效應平衡，
中線結構無移位
▲
雙側等密度硬膜下血腫
4蛛網膜下腔出血
▲

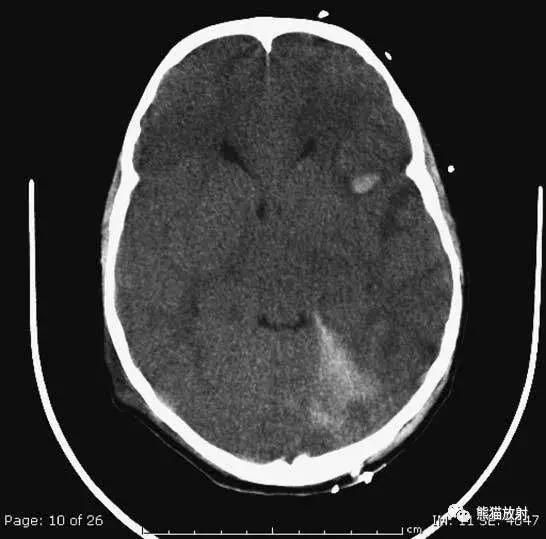

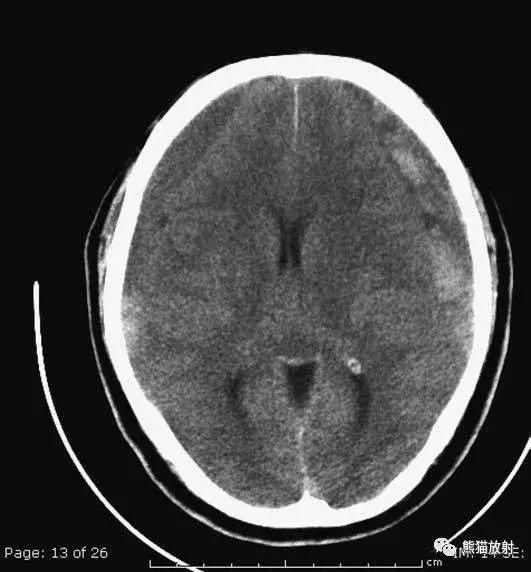

外傷性蛛網膜下腔出血：
腦溝、腦池內可見高密度影
▲

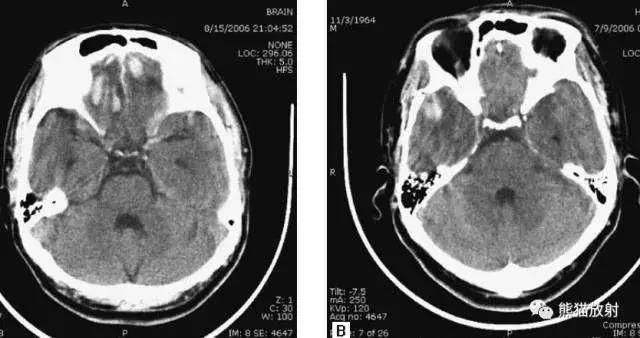

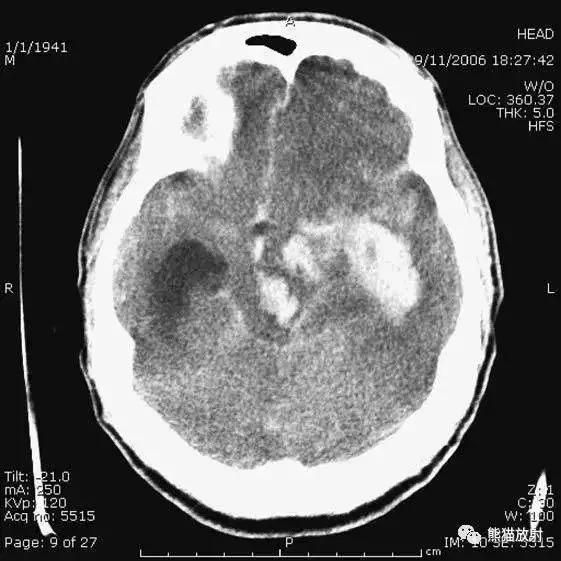

額葉及顳葉腦挫傷：
腦出血並周圍水腫，可隨時間擴大，
導致佔位效應及腦疝。
由於受周圍骨質影響，腦基底部挫傷容易遺漏。
▲

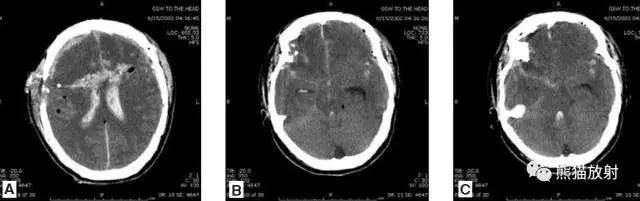

頭部槍傷：
可見子彈軌跡，穿越大腦中線，
其毀滅性後果導致：
側腦室積血，蛛網膜下腔出血，
腦積水（側腦室顳角擴大），
小腦幕疝（腦幹周圍基底池消失或不對稱）
▲
動脈瘤破裂導致蛛網膜下腔出血、
腦室積血、非交通性腦積水
與外傷性蛛網膜下腔出血不同，動脈瘤破裂導致的SAH常不累及大腦凸面，而位於基底池附近。腦動脈瘤常位於鞍上池的Willis環血管。

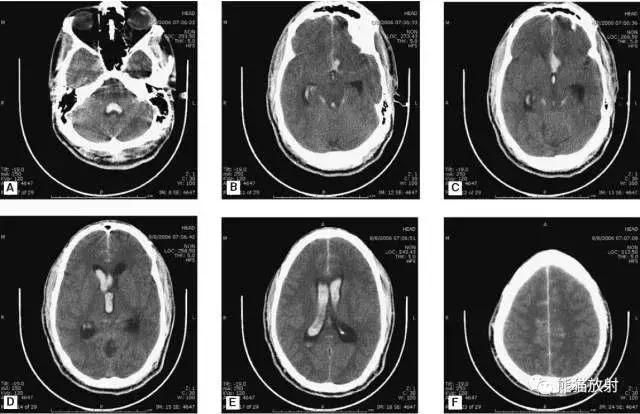

A：四腦室積血；B：中腦導水管、環池、右側側腦室顳角積血，前交通動脈處（動脈瘤好發位置）出血密度較高；C：三腦室積血；D-F：側腦室積血，蛛網膜下腔出血（血液代替了腦脊液）。
5高血壓性腦出血
高血壓性腦出血：
自發性出血；繼發於長期高血壓及慢性血管病；常見於基底節區、丘腦、腦橋、小腦。
A：佔位效應，相鄰腦溝、腦池消失；F：腦出血破入四腦室。
▲
鉤回疝：
是當代償機制不能適應佔位性病變時的結果。
基底節區大量高血壓性腦出血，破入腦室及蛛網膜下腔，周圍水腫，腦幹周圍空間消失；腦幹出血、腦積水。
6腦梗死
缺血性腦卒中
早期：腦水腫，灰白質分界模糊，腦溝消失；中期：病變區域密度減低；晚期：腦實質體積縮小。

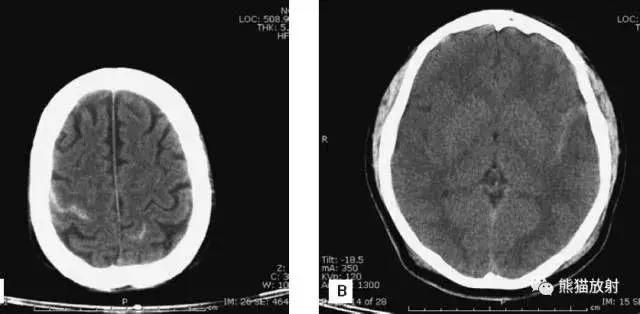

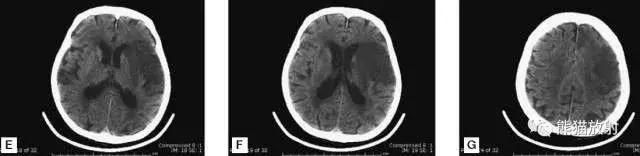

A：陳舊性腦梗死，右枕葉體積縮小；B：左枕葉急性腦梗死，灰白質分界模糊，腦溝消失；另一患者：C、D：亞急性期腦梗死，低密度，無明顯佔位效應。
▲
左側大腦中動脈供血區腦梗死（亞急性期）：
低密度，輕度水腫
缺血性腦卒中發作2-4天時，佔位效應最明顯。
7腦積水
▲
腦積水，並腦室分流
8佔位性病變
▲
急診患者的症狀大多由於病變的佔位效應所引起。能引起腦水腫及佔位效應的病變有：原發腫瘤或轉移瘤，血管畸形，炎性病變（弓形蟲、腦膿腫）。
本例：腫瘤密度較高，鄰近大腦鐮，周圍可見大片低密度水腫區。
