具有防撞效果的電感線圈結構的製作方法
2023-10-27 11:26:15
1.本實用新型涉及電感線圈技術領域,特別涉及具有防撞效果的電感線圈結構。
背景技術:
2.感應線圈系統又叫閉路電磁感應集體助聽系統,它是最早使用的一種集體助聽技術,此種助聽系統由主控臺(包括放大、調頻部件)及預先安置在教室、家庭等室內場所的環狀感應線圈、個體助聽器(帶t檔)組成,可以傳輸外接有線話筒或調頻無線話筒的言語信號,也可以傳輸收錄機、電子琴、電視機的音頻信號。
3.線圈在使用的過程中需要對其進行保護,但是大多的線圈在使用的時候裸露在外面,長時間容易導致線圈老化,或者在使用的過程中容易碰撞,導致線圈損壞,使得線圈的使用壽命減少,需要定時的檢查進行更換。
技術實現要素:
4.本實用新型的目的在於提供具有防撞效果的電感線圈結構,以解決上述背景技術中提出的線圈在使用的過程中需要對其進行保護,但是大多的線圈在使用的時候裸露在外面,長時間容易導致線圈老化,或者在使用的過程中容易碰撞,導致線圈損壞,使得線圈的使用壽命減少,需要定時的檢查進行更換的問題。
5.為實現上述目的,本實用新型提供如下技術方案:具有防撞效果的電感線圈結構,包括底殼,所述底殼的上方設置有蓋體,所述蓋體的上側表面開設有空腔,所述空腔內壁下方的四側均轉動連接有第一轉杆,多個所述第一轉杆的上端均固定連接有雙皮帶輪,多個所述雙皮帶輪的相反一側表面共同通過皮帶轉動連接,多個所述第一轉杆的下端均貫穿空腔內壁的下側至蓋體的下側表面,多個所述第一轉杆的下端均固定連接有第一卡塊,所述底殼的上側表面開設有多個與第一卡塊相匹配的凹槽。
6.優選的,左側的所述雙皮帶輪的上側表面固定連接有第二轉杆,所述第二轉杆的上端貫穿空腔內壁的上側至蓋體的上側表面,所述第二轉杆的上端固定連接有轉鈕。
7.優選的,所述底殼上側表面遠離凹槽的一側均開設有多個第一卡槽,多個所述第一卡槽的內壁均卡接有第二卡塊,多個所述第二卡塊的相對一側表面共同固定連接有感應圈,所述感應圈的表面纏繞有感應線。
8.優選的,所述底殼的前後兩側表面和蓋體的前後兩側表面均開設有放置槽,多個所述放置槽內壁的相對一側均固定連接有第三卡塊。
9.優選的,多個所述第三卡塊的相對一側表面均開設有第二卡槽,多個所述第二卡槽的內壁均固定連接有絕緣橡膠墊。
10.優選的,所述感應線的輸出端與輸入端均固定連接有擋塊。
11.優選的,所述底殼內壁的下側和蓋體內壁的上側均固定連接有絕緣墊。
12.本實用新型的技術效果和優點:
13.1、通過設置底殼、凹槽、蓋體、空腔、第一轉杆、雙皮帶輪、第一卡塊,在使用的過程
中,對線圈起到保護作用,同時防止線圈因為振動導致在內部產生晃動,導致線圈在使用的時候不穩定,連接的地方容易鬆動,同時使得線圈在使用的時候,避免線圈老化速度過快,需要定時檢查更換。
14.2、通過設置底殼、凹槽、蓋體、空腔、雙皮帶輪、第二轉杆、轉鈕、第一卡槽、第二卡塊、感應圈、感應線,在需要對線圈進行檢查的時候,更加方便,同時將線圈進行緊固,避免振動導致線圈損壞,通過設置底殼、蓋體、放置槽、第三卡塊、第二卡槽、絕緣橡膠墊、感應線、擋塊,在使用的時候避免線圈的輸出端和輸入端因為外力的拉扯,造成損壞,同時避免線的磨損。
15.3、通過設置底殼、蓋體、絕緣墊,在使用的時候對線圈起到保護的作用,避免線圈在使用的時候出現磨損,減少線圈的使用壽命。
附圖說明

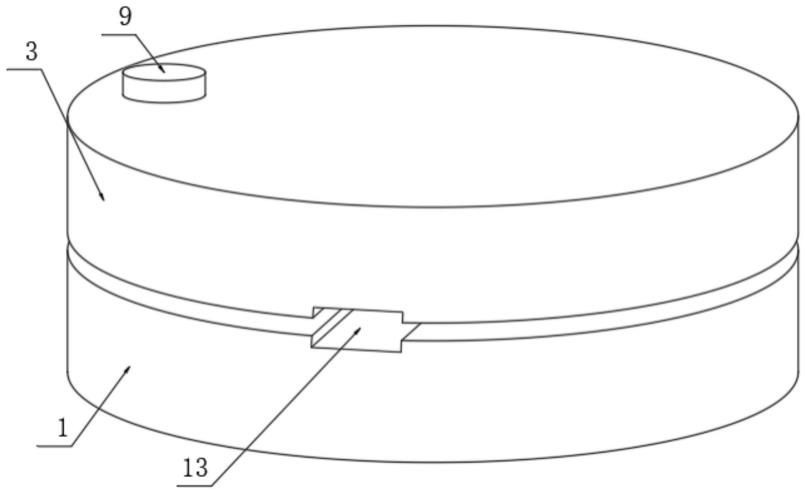

16.圖1為本實用新型的整體立體結構示意圖。
17.圖2為本實用新型的底殼上側刨面結構示意圖。
18.圖3為本實用新型的a部放大結構示意圖。
19.圖4為本實用新型的蓋體前側刨面截面結構示意圖。
20.圖5為本實用新型的蓋體上側刨面結構示意圖。
21.圖中:1、底殼;2、凹槽;3、蓋體;4、空腔;5、第一轉杆;6、雙皮帶輪;7、第一卡塊;8、第二轉杆;9、轉鈕;10、第一卡槽;11、第二卡塊;12、感應圈;13、放置槽;14、第三卡塊;15、第二卡槽;16、絕緣橡膠墊;17、感應線;18、擋塊;19、絕緣墊。
具體實施方式
22.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基於本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬於本實用新型保護的範圍。
23.本實用新型提供了如圖1-5所示的具有防撞效果的電感線圈結構,包括底殼1,底殼1的上方設置有蓋體3,蓋體3的上側表面開設有空腔4,空腔4內壁下方的四側均轉動連接有第一轉杆5,多個第一轉杆5的上端均固定連接有雙皮帶輪6,多個雙皮帶輪6的相反一側表面共同通過皮帶轉動連接,多個第一轉杆5的下端均貫穿空腔4內壁的下側至蓋體3的下側表面,多個第一轉杆5的下端均固定連接有第一卡塊7,底殼1的上側表面開設有多個與第一卡塊7相匹配的凹槽2,在使用的過程中,對線圈起到保護作用,同時防止線圈因為振動導致在內部產生晃動,導致線圈在使用的時候不穩定,連接的地方容易鬆動,同時使得線圈在使用的時候,避免線圈老化速度過快,需要定時檢查更換。
24.如圖2和圖4所示,左側的雙皮帶輪6的上側表面固定連接有第二轉杆8,第二轉杆8的上端貫穿空腔4內壁的上側至蓋體3的上側表面,第二轉杆8的上端固定連接有轉鈕9,底殼1上側表面遠離凹槽2的一側均開設有多個第一卡槽10,多個第一卡槽10的內壁均卡接有第二卡塊11,多個第二卡塊11的相對一側表面共同固定連接有感應圈12,感應圈12的表面纏繞有感應線17,在需要對線圈進行檢查的時候,更加方便,同時將線圈進行緊固,避免振
動導致線圈損壞。
25.如圖2和圖3所示,底殼1的前後兩側表面和蓋體3的前後兩側表面均開設有放置槽13,多個放置槽13內壁的相對一側均固定連接有第三卡塊14,多個第三卡塊14的相對一側表面均開設有第二卡槽15,多個第二卡槽15的內壁均固定連接有絕緣橡膠墊16,感應線17的輸出端與輸入端均固定連接有擋塊18,在使用的時候避免線圈的輸出端和輸入端因為外力的拉扯,造成損壞,同時避免線的磨損。
26.如圖4所示,底殼1內壁的下側和蓋體3內壁的上側均固定連接有絕緣墊19,在使用的時候對線圈起到保護的作用,避免線圈在使用的時候出現磨損,減少線圈的使用壽命。
27.本實用新型工作原理:在使用本裝置的時候,將感應線17纏繞在感應圈12上後,通過感應圈12上的第二卡塊11將感應圈12卡在底殼1上的第一卡槽10中,將感應線17的輸出端和輸入端均放在底殼1上放置槽13上第三卡塊14中第二卡槽15內的絕緣橡膠墊16上,同時感應線17上的擋塊18和第三卡塊14之間進行阻擋,防止外部拉力影響感應線17的使用;
28.將蓋體3放在底殼1上,同時將第一轉杆5和第一卡塊7放在底殼1上的凹槽2內,進行對其,同時轉動轉鈕9,使得第二轉杆8帶動空腔4內其中一個雙皮帶輪6進行轉動,在皮帶的帶動下,使得所有的雙皮帶輪6進行轉動,同時帶動第一轉杆5進行轉動,使得第一卡塊7對凹槽2進行卡住,同時絕緣墊19對感應線17進行保護。
