製冷暖通公式大全（註冊暖通通風部分重要公式的由來推導或修正說明）
2023-10-19 16:32:10 1
歡迎大家關注張工教育註冊暖通公眾號。喜歡改文章請轉發收藏
1、空氣通過風機的溫升計算公式

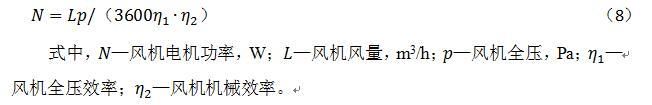

風機的電機功率計算如公式（8）所示。

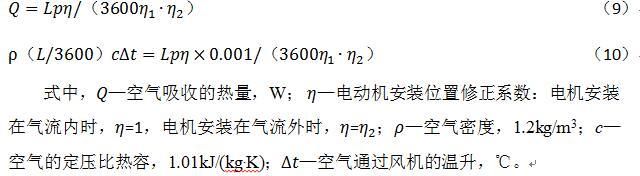

風機的功率轉換成熱，加熱通過風機的空氣使其溫度升高。當風機的電機安裝在風管內時，空氣吸收熱量大小等於風機的電機功率；當電機安裝在風管外時，空氣吸收的熱量等於風機的軸功率。用公式（9）表示空氣吸收熱量大小Q。公式（10）表示空氣吸收的熱量等於風機的功率。
公式（10）帶入數值後，計算得到空氣通過風機後的溫升，如公式（11）所示。
2.水通過水泵的溫升
水泵軸功率計算如公式（12）所示。水泵的軸功率完全轉換為熱，被水吸收，如公式（5）所示。
公式（13）帶入數值後，計算得到水通過水泵的溫升計算公式（14）。
3.變配電室通風量計算

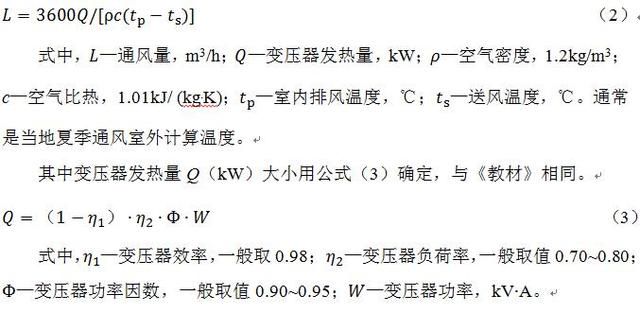

變配電室的通風量計算如公式（1）所示（秘三版《教材》338頁）。
【2018年真題】某地面上一變配電室，安裝有兩臺容量為1000kVA的變壓器（變壓器功率因數Φ=0.95，變壓器效率η1=0.98 ，負荷率η2=0.78 ），當地夏季通風室外計算溫度為30℃，變壓器室的室內設計溫度為40℃。擬採用機械通風方式排除變壓器的餘熱（不考慮變壓器至圍護結構的傳熱），室外空氣容重按1.20kg/m3，空氣比熱按1.01kJ/(kg.K)計算。問：該變電室的最小通風量（m3/h），最接近下列哪一項？
A .8800，B. 9270，C. 10500，D. 11300
現在我們根據案例題的計算結果，利用公式（1）反求變壓器發熱量
4.氣體體積濃度與質量濃度換算
標準狀態下，氣體體積濃度C與質量濃度Y的換算形式如公式（4）所示。（《教材》第230頁）。其轉換原理是，標準狀態，1mol氣體的體積是22.4L，質量等於其分子量（g）。應用時注意把C和Y的單位對應起來，如表1所示。
需要說明的是，ppm表示百萬分之一的體積濃度，因此1000ppm表示1‰體積濃度。實際採用百分比體積濃度最為常見。表1中的體積濃度2用0.1%作為基準單位，也就是以1‰為基準單位。使用百分比濃度時，一定要注意轉換。例如某氣體的體積濃度為1%。利用公式計算時，有兩種方法。（1）把1%轉換成10‰，公式（4）中帶入數值10，而不是10‰。計算質量濃度單位對應表1的第三行，g/m3；或者（2）把1%轉換成10000ppm，計算質量濃度單位對應表1的第二行，mg/m3。
【2010年真題】某會議室有105人，每人每小時呼出CO2為22.6L。室外空氣中CO2的體積濃度為400ppm，會議室內空氣CO2允許濃度為0.1%；用全面通風方式稀釋室內CO2濃度，則能滿足室內的允許濃度的最小新風量（m3/h）是下列哪一項？
A. 3700~3800；B. 3900~4000；A. 4100~4200；A. 4300~4400；
【解析1】穩定狀態下，消除有害氣體的全面通風量計算公式，需要已知CO2散發量x（質量流量），室內CO2允許質量濃度y2和送風（即新風）中CO2的質量濃度y0。由題可以看出，這三個數值均已知，因此本題的重點在於體積單位的換算。由表1，
5.人防地下室隔絕防護時間校核公式

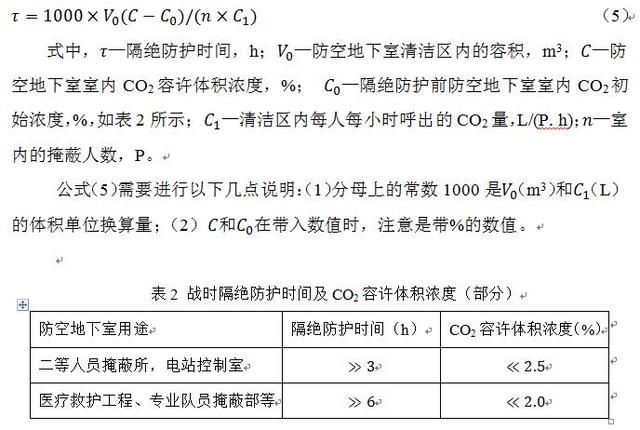

GB 50038-2005《人民防空地下室設計規範》5.2.5條（106頁），防空地下室戰時的隔絕防護時間，應按照公式（5）進行校核（《教材》第328頁）。
【例題】某人防地下二等人員掩蔽所，掩蔽人數為800人，清潔區的面積為600m2，高3m。隔絕防護前人防地下室CO2的初始濃度為0.2%，清潔區內每人每小時呼出的CO2量為20L/p.h，則其隔絕防護時間是否滿足要求？
8.接受式排風罩熱流量計算

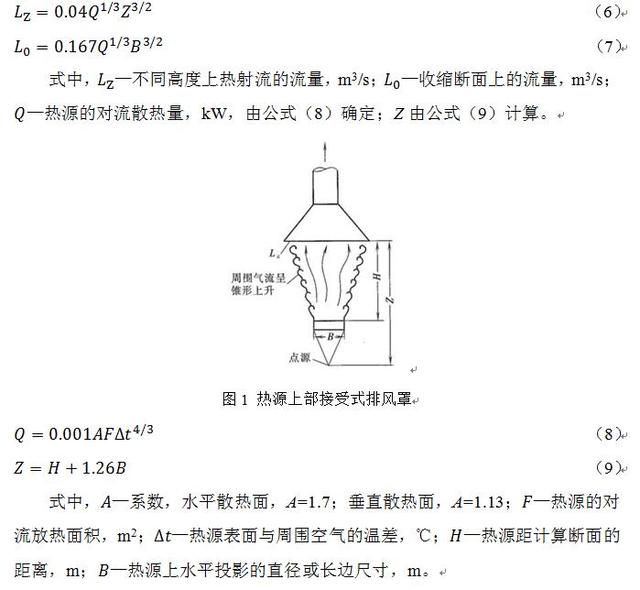

對於接受式排風罩（如圖1所示），熱射流的流量計算是計算其排風量的基礎。H/B=0.9~7.4範圍內，計算斷面熱射流的流量Lz按公式（6）確定。收縮斷面上的流量L0按公式（7）確定。（《教材》第199頁）
《教材》第199頁熱射流流量計算公式（本文的公式（6）和（7）），熱源對流散熱量Q的單位都應是kW。但是《教材》此處文字描述不明確，其中收縮斷面計算公式中（公式7）Q的單位沒有註明，而緊接的Q計算公式得到結果單位又是W，很容易引誤導讀者，認為公式（7）中Q的單位是W。本文公式（8）用單位換算係數0.001，把三個公式中Q的單位統一起來，均為kW。
【2011年真題】某金屬熔化爐，爐內金屬溫度為650℃，環境溫度為30℃，爐口直徑為0.65m，散熱面為水平面，於爐口上方1.0m處設接受罩，熱源的熱射流收縮斷面上的流量應為哪一項？
A．0.10~0.14m3/s；B．0.16~0.20m3/s；C．0.40~0.44m3/s；B．1.1~1.3m3/s

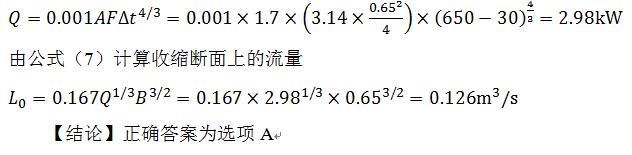

【解析】由公式（8）計算熱源的對流散熱量，
