電晶體藝術 Intel公布14nm處理器細節
2023-10-21 03:01:29 2
泡泡網CPU頻道8月13日 2014年8月12日,北京——英特爾今天公布了最新微架構的細節,該微架構使用英特爾業界領先的14納米製程工藝進行了優化。新的微架構和14納米製程技術相結合,將以高性能、低功耗的特性支持一系列計算需求和產品,涵蓋了從雲計算和物聯網基礎設施,到個人及移動計算。
要點:

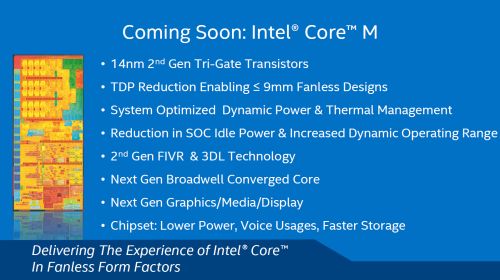

●英特爾披露了英特爾?酷睿? M處理器的微架構細節,這是利用英特爾14納米技術製造的第一款產品。
●新的微架構和製程的結合將帶來新一輪外觀和體驗上的創新,產品會更加輕薄、噪音更低。

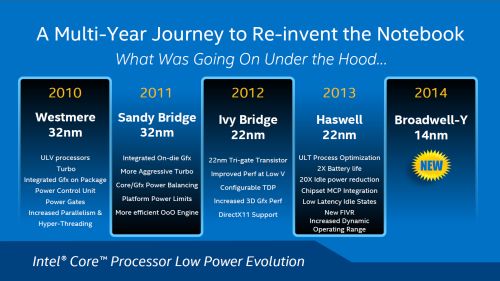

●相比上一代處理器,英特爾架構師和晶片設計師優化了散熱設計,將散熱量降低了兩倍多,在同樣的性能下達到更長的電池續航時間。
●新的微架構進行了優化,可以充分利用14納米製程的新功能。

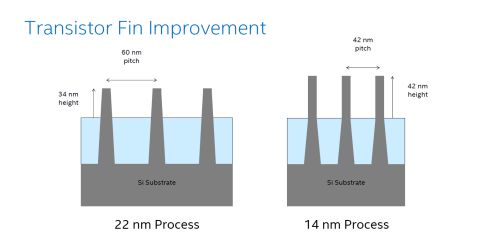

●英特爾已經交付並量產世界首款14納米處理器。它使用第二代三柵極(FinFET)電晶體,具有業內領先的性能、功耗、密度和每電晶體成本。
●英特爾的14納米技術將用來製造從高性能到低功耗的各種產品,包括伺服器、個人計算設備和物聯網設備。
●第一批採用英特爾?酷睿? M處理器的產品將在節日季上架銷售,在2015年上半年將有更廣泛的OEM產品上市。
●更多基於Broadwell微架構和14納米製程技術的產品將在未來幾個月推出。
欲了解包括圖片在內的更多信息,請訪問:

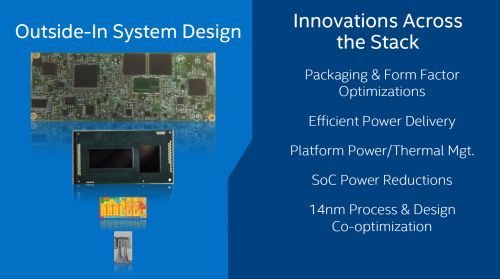

英特爾副總裁兼產品開發總經理Rani Borkar表示:「我們的設計專長與非常好的製程相結合為英特爾的集成模式,這使得我們能夠向客戶和消費者提供更好的性能和更低的功耗。新的微架構不只是卓越的技術成就,它也體現了我們由外到內的設計理念的重要性,讓我們的設計更契合客戶的需求。」
英特爾技術與製造事業部高級院士兼製程架構與集成總監Mark Bohr表示:「英特爾14納米技術採用了第二代三柵極電晶體,提供業界領先的性能、功耗、密度和每電晶體成本。英特爾對摩爾定律的投資和承諾是我們團隊能夠實現這些新製程的核心所在。」■
