衝洗鼻腔的裝置的製作方法

2023-10-22 16:00:24

1.本實用新型涉及洗鼻器的技術領域，具體而言涉及衝洗鼻腔的裝置。


背景技術：

2.鼻腔是人體呼吸的重要通道，是上呼吸道由鼻孔到軟顎之間的部分，由鼻中隔把鼻腔分成左右兩個部分，左右鼻孔經鼻腔及後鼻腔而相通，鼻腔的內壁是由鼻黏膜組成，鼻黏膜由前庭部、呼吸部和嗅部三個部分組成。前庭部是鄰近外鼻孔的部分，有豐富的鼻毛可以阻擋空氣中較大顆粒進入，呼吸部佔大部分，有發達的上皮纖毛，纖毛向咽部擺動把塵土顆粒及粘著細菌顆粒的粘液排向咽部，此部含有豐富的毛細血管和腺體對吸入的空氣有加溫加溼的作用。另外鼻黏膜表面的粘液可以和鼻黏膜纖毛共同作用，粘住空氣中的雜質顆粒起到清潔過濾空氣的作用。嗅部含有嗅覺細胞，位於鼻腔頂部，空氣中特定分子顆粒衝擊嗅覺細胞產生電訊號，使人體產生嗅覺。
3.所以鼻腔黏膜表面含有過濾空氣粘上的各種顆粒，包括病毒細菌、有害金屬顆粒、有害高分子致癌顆粒、致敏源顆粒等對人體有危害的顆粒。
4.鼻竇是鼻腔周圍骨性竇道，內有黏膜和鼻黏膜相連，其開口在鼻腔，鼻竇黏膜分泌物會進入鼻腔，鼻竇的作用是發音共鳴及調節空氣溫度和溼度，如果不進行清潔，鼻竇黏膜分泌物往往會堵住竇口，導致急性或慢性鼻竇炎。
5.鼻中隔左右分別有三組鼻甲，把鼻腔分成上、中、下三個鼻道，鼻甲間的鼻道有鼻竇的開口，鼻甲增大了鼻腔黏膜和空氣的接觸面積，增強了鼻腔黏膜對吸入空氣過濾及加溫加溼的能力，但因為皺褶增加也增大了鼻腔黏膜清潔的難度。
6.雖然鼻黏膜本身具備自動清潔的能力，但目前環境汙染及傳染病感染風險加大，人群中過敏病例大幅增加，超出了人體自身具備的清潔能力，所以有必要採取人工的手段對鼻腔內黏膜進行進一步的清潔。主要是衝洗掉粘有各種有害顆粒的陳舊鼻腔粘液，尤其是鼻粘液中含有的過敏源顆粒，重金屬顆粒，高分子有機化學顆粒及含有病毒細菌的致病顆粒，治療過敏性鼻炎，同時保持鼻竇道口的清潔，對鼻竇炎的治療預防起到關鍵性作用。
7.因為鼻黏膜表面的粘液主要成份是粘蛋白，抗體和水，其粘稠度大不易清潔，目前使用0.9％的生理鹽水衝洗成為最好的清洗介質。但因為鼻腔結構比較複雜，深度較大，又有鼻毛鼻纖毛鼻甲等障礙物，所以如何使用生理鹽水衝洗鼻腔是一個不好解決的難題，其難點有以下幾個：
8.鼻腔複雜，深度大，有一些地方清洗液難以達到。
9.鼻腔內有咽鼓管和中耳相通，清洗夜如果進入中耳可能會造成內耳失去平衡感或感染造成中耳炎的風險。
10.後鼻腔通過軟顎和口腔相通，清洗液突然進入口腔可能會引起嗆咳等不適感，使衝洗操作無法進行下去。
11.目前常用的洗鼻方式主要包括擠壓式衝洗瓶，其壓力不好控制，壓力較大，容易對鼻竇及咽鼓管產生損傷，壓力較小，因為鹽水到達的部分較淺清潔率低，鼻甲內部及後鼻腔
難以清洗到的缺點。


技術實現要素：

12.本技術的目的在於克服上述問題或者至少部分地解決或緩解上述問題。
13.本實用新型的技術方案提供了一種衝洗鼻腔的裝置，包括：進液組件和收液組件；所述進液組件包括：第一瓶子，其內部注有鹽水；吸管，所述吸管的下部安插於所述第一瓶子的內下部；進水泵，和所述吸管的上端連接；輸送管，所述輸送管的下端和所述進水泵連接，所述輸送管的上端插於一側鼻孔的內部，用於向所述一側鼻孔內輸送所述鹽水以清潔鼻腔；所述收液組件包括：負壓泵；收集管，所述收集管的上端插於另一側鼻孔的內部，所述收集管的下端和所述負壓泵連接，用於收集自所述一側鼻孔進入所述另一側鼻孔清洗後的所述鹽水；連接管，所述連接管的上端和所述負壓泵連接；第二瓶子，其和所述連接管的下端連接，用於收集清洗後的所述鹽水。
14.本技術的衝洗鼻腔的裝置包括進液組件和收液組件，該進液組件包括第一瓶子、吸管、進水泵和輸送管；該收液組件包括負壓泵、收集管、連接管和第二瓶子。在第一瓶子的內部注有鹽水，吸管的下部安插於第一瓶子的內下部，進水泵和吸管的上端連接，輸送管的下端和進水泵連接，輸送管的上端插於一側鼻孔的內部，通過進水泵將鹽水泵入吸管和輸送管，鹽水進入一側鼻孔內，清潔鼻腔，壓力控制好，且壓力適中，不會對鼻竇及咽鼓管產生損傷，同時鹽水到達的部分較深清潔率高，鼻甲內部及後鼻腔易清洗到的優點。收集管的上端插於另一側鼻孔的內部，收集管的下端和負壓泵連接，用於收集自一側鼻孔進入另一側鼻孔清洗後的鹽水，連接管的上端和負壓泵連接，第二瓶子和連接管的下端連接，用於收集清洗後的鹽水，通過負壓泵將清洗後的鹽水收集到第二瓶子，便於清理，安全衛生。
15.另外，本實用新型的上述技術方案還可以具有如下附加技術特徵：
16.上述技術方案中，所述第一瓶子和所述第二瓶子的形狀尺寸均相同，且相鄰設置。
17.上述技術方案中，所述輸送管為柔性管。
18.上述技術方案中，所述收集管為柔性管。
19.上述技術方案中，還包括機艙；所述機艙的內部為空腔，所述進水泵和所述負壓泵設置於所述空腔的內部；所述機艙的下部和所述第一瓶子和所述第二瓶子可分離地連接；所述吸管的上部位於所述空腔的內部，所述連接管的上部位於所述空腔的內部；所述機艙的上部具有第一通孔和第二通孔；所述輸送管的下部位於所述空腔的內部，且所述輸送管的上部插於所述第一通孔、並向所述機艙的外部延伸；所述收集管的下部位於所述空腔的內部，且所述收集管的上部插於所述第二通孔、並向所述機艙的外部延伸。
20.上述技術方案中，所述機艙的下部具有第三通孔和第四通孔；所述機艙的下部還具有第一凸環並具有第一外螺紋，用於和所述第一瓶子連接，且所述第一凸環包圍所述第三通孔，用於所述吸管的下部插於所述第三通孔；所述機艙的下部具有第二凸環並具有第二外螺紋，用於和所述第二瓶子連接，且所述第二凸環包圍所述第四通孔，用於所述連接管的下部插於所述第四通孔。
21.上述技術方案中，所述輸送管的上端安裝有鼻噴嘴。
22.上述技術方案中，所述收集管的上端安裝有吸引嘴。
23.根據下文結合附圖對本技術的具體實施例的詳細描述，本領域技術人員將會更加
明了本技術的上述以及其他目的、優點和特徵。
附圖說明
24.後文將參照附圖以示例性而非限制性的方式詳細描述本技術的一些具體實施例。附圖中相同的附圖標記標示了相同或類似的部件或部分。本領域技術人員應該理解，這些附圖未必是按比例繪製的。附圖中：

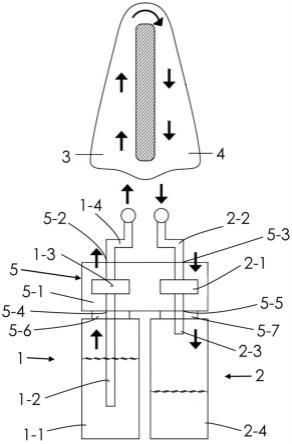

25.圖1是根據本技術一個實施例的衝洗鼻腔的裝置的示意性透視圖。
26.圖中標記：
27.1、進液組件；1-1、第一瓶子；1-2、吸管；1-3、進水泵；1-4、輸送管；
28.2、收液組件；2-1、負壓泵；2-3、連接管；2-4、第二瓶子；
29.3、一側鼻孔；
30.4、另一側鼻孔；
31.5、機艙；5-1、空腔；5-2、第一通孔；5-3、第二通孔；5-4、第三通孔；5-5、第四通孔；5-6、第一凸環；5-7、第二凸環。
具體實施方式
32.下面通過具體的實施例結合附圖，對本技術做進一步詳細介紹。以下實施例用於說明本技術，但不用來限制本技術的範圍。
33.實施例1：
34.圖1是根據本技術一個實施例的衝洗鼻腔的裝置的示意性透視圖。如圖1所示，在一個具體地實施例中，衝洗鼻腔的裝置一般性地可包括進液組件1和收液組件2。其中，進液組件1可包括第一瓶子1-1、吸管1-2、進水泵1-3和輸送管1-4。收液組件2可包括負壓泵2-1、收集管2-2、連接管2-3和第二瓶子2-4。
35.詳細地，第一瓶子1-1的內部注有鹽水，吸管1-2的下部安插於第一瓶子1-1的內下部，便於吸鹽水，進水泵1-3和吸管1-2的上端連接，可將第一瓶子1-1的內部鹽水吸入吸管1-2，輸送管1-4的下端和進水泵1-3連接，用於將吸管1-2內部的鹽水送入輸送管1-4，該輸送管1-4的上端插於一側鼻孔3的內部，向一側鼻孔3內輸送鹽水以清潔鼻腔。通過進水泵1-3將鹽水泵入吸管1-2和輸送管1-4，鹽水進入一側鼻孔3內，清潔鼻腔，壓力控制好，且壓力適中，不會對鼻竇及咽鼓管產生損傷，同時鹽水到達的部分較深清潔率高，鼻甲內部及後鼻腔易清洗到的優點。
36.收集管2-2的上端插於另一側鼻孔4的內部，收集管2-2的下端和負壓泵2-1連接，用於收集自一側鼻孔3進入另一側鼻孔4清洗後的鹽水，連接管2-3的上端和負壓泵2-1連接，第二瓶子2-4和連接管2-3的下端連接，用於收集清洗後的鹽水。通過負壓泵將清洗後的鹽水收集到第二瓶子，便於清理，安全衛生。
37.可選地，第一瓶子1-1和第二瓶子2-4的形狀尺寸均相同，且相鄰設置，第一瓶子1-1和第二瓶子2-4均為圓柱形狀，且第一瓶子1-1和第二瓶子2-4的瓶子均為透明塑料或是玻璃材質。
38.進一步地，輸送管1-4為柔性管，收集管2-2為柔性管。
39.進一步地，輸送管1-4的上端安裝有鼻噴嘴。
40.進一步地，收集管2-2的上端安裝有吸引嘴。
41.實施例2：
42.如圖1所示，在一個實施例中，包括上述任一實施例限定的特徵和進一步地，以及可選地。本衝洗鼻腔的裝置還包括機艙5，該機艙5一般可包括空腔5-1、第一通孔5-2、第二通孔5-3、第三通孔5-4、第四通孔5-5、第一凸環5-6和第二凸環5-7。
43.詳細地，機艙5的內部為空腔5-1，進水泵1-3和負壓泵2-1設置於空腔5-1的內部，並通過螺絲固定，避免移動。機艙5的下部和第一瓶子1-1和第二瓶子2-4可分離地連接，便於拆裝更換，便於向第一瓶子1-1加鹽水，以及便於將第二瓶子2-4內部的鹽水倒掉。吸管1-2的上部位於空腔5-1的內部，便於和進水泵1-3連接，連接管2-3的上部位於空腔5-1的內部，便於和負壓泵2-1連接。機艙5的上部加工有第一通孔5-2和第二通孔5-3，且第一通孔5-2和第二通孔5-3對稱設置，該第一通孔5-2為圓形，其器尺寸和輸送管1-4適配，該第二通孔5-3為圓形，其尺寸和收集管2-2適配。輸送管1-4的下部位於空腔5-1的內部，便於和進水泵1-3連接，且輸送管1-4的上部插於第一通孔5-2、並向機艙5的外部延伸。收集管2-2的下部位於空腔5-1的內部，便於負壓泵2-1和收集管2-2連接，且收集管2-2的上部插於第二通孔5-3、並向機艙5的外部延伸。
44.在本實施例中，機艙5的下部加工有第三通孔5-4和第四通孔5-5，且第三通孔5-4和第四通孔5-5對稱設置，均為圓形。機艙5的下部還具有第一凸環5-6並具有第一外螺紋，用於和第一瓶子1-1通過螺紋連接，便於拆裝，且密封性好，該第一凸環5-6包圍第三通孔5-4，便於吸管1-2的下部插於第三通孔5-4，並進入第一瓶子1-1的內部將其內部的鹽水吸走。
45.機艙5的下部具有第二凸環5-7並具有第二外螺紋，用於和第二瓶子2-4通過螺紋連接，便於拆裝，且密封性好，該第二凸環5-7包圍第四通孔5-5，便於連接管2-3的下部插於第四通孔5-5，並進入第二瓶子2-4，用於將使用過的鹽水送入第二瓶子2-4收集。
46.其中，機艙5為矩形體，便於安裝進水泵1-3和負壓泵2-1，結構緊湊，同時可以保護進水泵1-3和負壓泵2-1。
47.進一步地，吸管1-2和連接管2-3均具有一定硬度，便於安裝。
48.具體使用時：
49.1、將配比為0.9％的生理鹽水加入第一瓶子1-1中；
50.2、鹽水通過吸管1-2經進水泵1-3流到輸送管1-4和鼻噴嘴處；
51.3、鹽水經鼻噴嘴流入一側鼻孔3、並流到後鼻腔；
52.4、鹽水在後鼻腔經鼻中隔後緣流到右另一側鼻孔4；
53.5、負壓泵2-1工作，在另一側鼻孔4形成一定的負壓，鹽水由後鼻腔流到另一側鼻孔4，經吸引嘴回到負壓泵2-1，並經負壓泵2-1流入第二瓶子2-4收集。
54.完成一側衝洗過程，轉換噴嘴更換方向再做一次衝洗，兩個鼻腔的衝洗就完成。
55.使用進水泵1-3將鹽水送入鼻腔進行衝洗，根據人體特點，水泵的功率、水流量和水壓進行精確控制，太大水流會進入口腔、咽鼓管及鼻竇，造成風險，太小則形成不了衝洗循環。
56.鼻腔是由黏膜覆蓋組成的軟性結構，如果鼻腔中沒有鹽水，就無法形成負壓，也就無法形成吸水迴路循環，負壓泵2-1也要精確控制壓力，避免對中耳造成損傷。
57.頭部體位要求頭部前傾鼻孔向下，易於鹽水衝洗到鼻竇開口處及鼻甲深處，另外
也能避免鹽水進入咽鼓管。這樣的體位鹽水也不易流到口咽部，因此使用前者無需學會關閉軟顎的方法就能使用本機進行衝洗工作。衝洗操作時，鼻噴嘴方向是向上，衝洗器放置於桌上，當鼻孔貼緊衝洗鼻球時，頭部的體位就自然會保持前傾鼻孔向下的位置。左右鼻孔各衝吸一次，通過改變鼻噴嘴的方向來實現，鼻噴嘴是單獨部件，可以旋轉。使用電池供電，開關為接觸式，按下工作，鬆開停止。保證工作安全，隨時停止衝吸水的工作。配有雙向連通器，用於使用後用清水衝洗設備，保證設備管路及第一瓶子1-1和第二瓶子2-4的乾淨安全。
58.通過進水泵1-3引鹽水衝洗鼻腔，流量和流速都比較大，衝洗效果和效率也大大提高。
59.通過負壓泵2-1吸清洗後的鹽水回流進入第二瓶子2-4，保正鼻腔中鹽水的充分流動，提高了衝洗效率，也減少了因鹽水停留在鼻腔中進入咽鼓管的風險。
