治療方案的評估方法、裝置和電子設備與流程
2023-10-26 20:32:34
1.本發明涉及醫療技術領域，尤其是涉及一種治療方案的評估方法、裝置和電子設備。
背景技術：
2.糖皮質激素是目前在臨床廣泛使用的抗炎製劑，是治療慢性阻塞性肺疾病最有效的抗炎藥物，然而，現有技術中對於糖皮質激素的臨床應用存在許多問題及不規範的地方，包括劑型、用量、短效和長效糖皮質激素的選擇等方面。
技術實現要素：
3.有鑑於此，本發明的目的在於提供一種治療方案的評估方法、裝置和電子設備，以自動化地評估包含目標藥物的治療方案，指導醫師指定合理的治療方案，提高目標藥物臨床應用的規範性。
4.第一方面，本發明實施例提供了一種治療方案的評估方法，方法包括：獲取包含目標藥物的當前治療方案；從當前治療方案的中確定目標藥物的數據項；將目標藥物的數據項輸入預先訓練完成的目標藥物的計算模型，輸出目標藥物的標準化治療方案；如果標準化治療方案與當前治療方案存在不同的評價指標，基於不同的評價指標生成當前治療方案的提示信息。
5.在本技術可選的實施例中，上述當前治療方案包括：醫囑、目標藥物的使用情況和血液報告；目標藥物的數據項包括：目標藥物的名稱、醫囑開始時間、醫囑結束時間、目標藥物的服用方式、入院診斷、目標藥物的輔助藥劑名稱、醫囑執行時間、血液報告的生成時間和血液報告的指標；從當前治療方案的中確定目標藥物的數據項的步驟，包括：從醫囑中確定目標藥物的名稱、醫囑開始時間、醫囑結束時間和目標藥物的服用方式；在患者使用目標藥物之後，基於目標藥物的使用情況確定入院診斷、目標藥物的輔助藥劑名稱和醫囑執行時間；從血液報告中確定血液報告的生成時間和血液報告的指標。
6.在本技術可選的實施例中，上述目標藥物的計算模型通過以下方式構建：獲取目標藥物的治療指南，基於目標藥物的治療指南構建目標藥物的應用知識庫；基於目標藥物的應用知識庫確定目標藥物的評價指標，基於目標藥物的評價指標構建目標藥物的評價指標庫；獲取目標藥物的歷史數據項，基於評價指標庫確定歷史數據項對應的歷史評價指標；基於歷史數據項和歷史評價指標構建目標藥物的計算模型。
7.在本技術可選的實施例中，上述獲取目標藥物的歷史數據項的步驟，包括：獲取多個包含目標藥物的歷史治療方案；從多個歷史治療方案中確定目標藥物的歷史數據項。
8.在本技術可選的實施例中，上述基於評價指標庫確定歷史數據項對應的歷史評價指標的步驟，包括：從多個歷史治療方案中確定歷史數據項對應的歷史評價指標；其中，歷史評價指標為評價指標庫中記載的評價指標。
9.在本技術可選的實施例中，上述輸出目標藥物的標準化治療方案的步驟之後，方
法還包括：如果標準化治療方案的評價指標與當前治療方案的評價指標相同，確定當前治療方案為合格的治療方案。
10.在本技術可選的實施例中，上述當前治療方案的提示信息包括：不同的評價指標和標準化治療方案的評價指標。
11.第二方面，本發明實施例還提供一種治療方案的評估裝置，裝置包括：當前治療方案獲取模塊，用於獲取包含目標藥物的當前治療方案；目標藥物的數據項確定模塊，用於從當前治療方案的中確定目標藥物的數據項；標準化治療方案輸出模塊，用於將目標藥物的數據項輸入預先訓練完成的目標藥物的計算模型，輸出目標藥物的標準化治療方案；提示信息生成模塊，用於如果標準化治療方案與當前治療方案存在不同的評價指標，基於不同的評價指標生成當前治療方案的提示信息。
12.第三方面，本發明實施例還提供了一種電子設備，該電子設備包括處理器和存儲器，該存儲器存儲有能夠被該處理器執行的計算機可執行指令，該處理器執行該計算機可執行指令以實現上述治療方案的評估方法。
13.第四方面，本發明實施例還提供了一種計算機可讀存儲介質，該計算機可讀存儲介質存儲有計算機可執行指令，該計算機可執行指令在被處理器調用和執行時，計算機可執行指令促使處理器實現上述治療方案的評估方法。
14.本發明實施例帶來了以下有益效果：
15.本發明實施例提供的一種治療方案的評估方法、裝置和電子設備，可以對包含目標藥物的當前治療方案進行處理，確定目標藥物的標準化治療方案，基於標準化治療方案與當前治療方案存在的不同的評價指標生成當前治療方案的提示信息。可以自動化地評估包含目標藥物的治療方案，生成當前治療方案的提示信息指導醫師指定合理的治療方案，從而提高目標藥物臨床應用的規範性。
16.本公開的其他特徵和優點將在隨後的說明書中闡述，或者，部分特徵和優點可以從說明書推知或毫無疑義地確定，或者通過實施本公開的上述技術即可得知。
17.為使本公開的上述目的、特徵和優點能更明顯易懂，下文特舉較佳實施例，並配合所附附圖，作詳細說明如下。
附圖說明
18.為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施方式，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

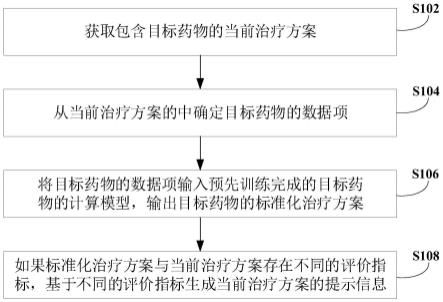

19.圖1為本發明實施例提供的一種治療方案的評估方法的流程圖；
20.圖2為本發明實施例提供的另一種治療方案的評估方法的流程圖；
21.圖3為本發明實施例提供的一種糖皮質激素的計算模型的構建方式的示意圖；
22.圖4為本發明實施例提供的一種治療方案的評估裝置的結構示意圖；
23.圖5為本發明實施例提供的另一種治療方案的評估裝置的結構示意圖；
24.圖6為本發明實施例提供的一種電子設備的結構示意圖。
具體實施方式
25.為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合附圖對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
26.糖皮質激素是目前在臨床廣泛使用的抗炎製劑，是治療慢性阻塞性肺疾病最有效的抗炎藥物，然而，現有技術中對於糖皮質激素的臨床應用存在許多問題及不規範的地方，包括劑型、用量、短效和長效糖皮質激素的選擇等方面。
27.因此，如何對慢性阻塞性肺疾病的糖皮質激素治療方案進行評價，以及依照相關指南指導醫師制定治療方案，提高糖皮質激素臨床應用的規範性，是一個難題。
28.基於此，本發明實施例提供的一種治療方案的評估方法、裝置和電子設備，具體提供了一種自動化評估糖皮質激素應用規範性的方法，自動化地評估包含糖皮質激素的治療方案，指導醫師指定合理的治療方案，提高糖皮質激素臨床應用的規範性。
29.為便於對本實施例進行理解，首先對本發明實施例所公開的一種治療方案的評估方法進行詳細介紹。
30.實施例一：
31.本發明實施例提供一種治療方案的評估方法，參見圖1所示的一種治療方案的評估方法的流程圖，該治療方案的評估方法包括如下步驟：
32.步驟s102，獲取包含目標藥物的當前治療方案。
33.本實施例中，可以獲取醫師對患者的當前治療方案。其中，該當前治療方案包括目標藥物的數據項。其中，當前治療方案包括但不限於：醫囑、各種驗血、化驗的相關報告、臨床治療情況等。
34.步驟s104，從當前治療方案的中確定目標藥物的數據項。
35.在確定包含目標藥物的當前治療方案之後，可以從包含目標藥物的當前治療方案中確定目標藥物的數據項。其中，目標藥物的數據項可以為對於使用目標藥物進行治療的相關內容，可以包括：目標藥物的用法、用量、使用時間等。
36.步驟s106，將目標藥物的數據項輸入預先訓練完成的目標藥物的計算模型，輸出目標藥物的標準化治療方案。
37.本實施例中對於不同的藥物，可以預先訓練不同的藥物的計算模型，通過不同的計算模型輸出不同的藥物的標準化治療方案。其中，可以將前述步驟提取的目標藥物的數據項輸入預先訓練完成的目標藥物的計算模型中，目標藥物的計算模型可以根據目標藥物的數據項確定目標藥物的標準化治療方案。
38.步驟s108，如果標準化治療方案與當前治療方案存在不同的評價指標，基於不同的評價指標生成當前治療方案的提示信息。
39.本實施例中可以對比標準化治療方案的評價指標和當前治療方案的評價指標。如果標準化治療方案與當前治療方案存在不同的評價指標，則可以生成當前治療方案的提示信息，對醫師進行提醒。
40.舉例來說，如果標準化治療方案的評價指標x為a，當前治療方案的評價指標x為b，則可以生成提示信息，提示標準化治療方案與當前治療方案存在不同的評價指標x，且標準
化治療方案的評價指標x為a。
41.另外需要說明的是，標準化治療方案並不意味著其為最合適、最正確的治療方案，當前治療方案的提示信息用於提醒醫師，標準化治療方案與當前治療方案存在不同的評價指標，並為醫師指出不同的評價指標，醫師是否改變當前治療方案由醫師自行根據當前治療方案的提示信息決定。
42.本發明實施例提供的一種治療方案的評估方法，可以對包含目標藥物的當前治療方案進行處理，確定目標藥物的標準化治療方案，基於標準化治療方案與當前治療方案存在的不同的評價指標生成當前治療方案的提示信息。可以自動化地評估包含目標藥物的治療方案，生成當前治療方案的提示信息指導醫師指定合理的治療方案，從而提高目標藥物臨床應用的規範性。
43.實施例二：
44.本實施例提供了另一種治療方案的評估方法，該方法在上述實施例的基礎上實現，本實施例中均以目標藥物是糖皮質激素為例，此後不再贅述。參見圖2所示的另一種治療方案的評估方法的流程圖，該治療方案的評估方法包括如下步驟：
45.步驟s202，獲取包含目標藥物的當前治療方案。
46.步驟s204，從當前治療方案的中確定目標藥物的數據項。
47.具體地，本實施例的當前治療方案包括：醫囑、目標藥物的使用情況和血液報告；目標藥物的數據項包括：目標藥物的名稱、醫囑開始時間、醫囑結束時間、目標藥物的服用方式、入院診斷、目標藥物的輔助藥劑名稱、醫囑執行時間、血液報告的生成時間和血液報告的指標。
48.本實施例可以從當前治療方案的中確定目標藥物的數據項的步驟，包括：從醫囑中確定目標藥物的名稱、醫囑開始時間、醫囑結束時間和目標藥物的服用方式；在患者使用目標藥物之後，基於目標藥物的使用情況確定入院診斷、目標藥物的輔助藥劑名稱和醫囑執行時間；從血液報告中確定血液報告的生成時間和血液報告的指標。
49.以目標藥物是糖皮質激素為例，數據項可以包括糖皮質激素藥品名稱、醫囑開始時間、醫囑結束時間、服用方式，入院診斷、外周血eos(嗜酸性粒細胞)測量結果報告時間、eos值，長效支氣管擴張劑藥品名稱、醫囑執行時間等。
50.其中，糖皮質激素藥品名稱、醫囑開始時間、醫囑結束時間、服用方式的提取規則為醫師開具完糖皮質激素醫囑後從醫囑中進行實時提取。入院診斷、長效支氣管擴張劑藥品名稱、醫囑執行時間可以在使用糖皮質激素後，從糖皮質激素的使用情況中提取。外周血eos測量結果報告時間、eos值以外周血eos結果可以從血液報告進行實時提取。
51.步驟s206，將目標藥物的數據項輸入預先訓練完成的目標藥物的計算模型，輸出目標藥物的標準化治療方案。
52.具體地，本實施例的目標藥物的計算模型通過以下方式構建：獲取目標藥物的治療指南，基於目標藥物的治療指南構建目標藥物的應用知識庫；基於目標藥物的應用知識庫確定目標藥物的評價指標，基於目標藥物的評價指標構建目標藥物的評價指標庫；獲取目標藥物的歷史數據項，基於評價指標庫確定歷史數據項對應的歷史評價指標；基於歷史數據項和歷史評價指標構建目標藥物的計算模型。
53.以目標藥物是糖皮質激素為例，參見圖3所示的一種糖皮質激素的計算模型的構
建方式的示意圖。
54.第一步，構建糖皮質激素的應用知識庫。基於《慢性阻塞性肺疾病糖皮質激素規範管理專家共識(2021版)》等治療指南，構建慢性阻塞性肺疾病糖皮質激素應用知識庫。包括：在慢阻肺急性加重期，根據嚴重程度推薦個體化短程全身應用糖皮質激素，推薦應用潑尼松40毫克/天，治療5天；在慢阻肺急性加重期，推薦霧化糖皮質激素可以替代或部分替代全身激素等。
55.第二步，構建糖皮質激素的評價指標庫。基於構建的慢性阻塞性肺疾病糖皮質激素的應用知識庫，構建糖皮質激素的應用方法評價規則，並且將相關的規則內容轉化為具體的評價指標。之後，基於構建的評價指標構建糖皮質激素的評價指標庫。
56.例如，基於「在慢阻肺急性加重期，根據嚴重程度推薦個體化短程全身應用糖皮質激素」，構建規則「診斷為慢性阻塞性肺疾病急性加重的患者，全身性糖皮質激素的療程應該≤5天」。然後構建指標-患者糖皮質激素應用療程。
57.又例如，基於「在慢阻肺急性加重期，推薦霧化ics(inhaled cortico steroids，吸入型糖皮質激素)可以替代或部分替代全身激素」，構建規則「診斷為慢性阻塞性肺疾病急性加重的患者，可以使用霧化吸入糖皮質激素」。然後構建評價指標「患者糖皮質激素服用方式」。
58.又例如，基於「慢阻肺合併哮喘患者推薦在1種或2種長效支氣管舒張劑的基礎上聯合ics治療」。構建規則「在合併支氣管哮喘時，可與長效支氣管擴張劑聯用」，構建評價指標「是否與長效支氣管擴張劑聯用」。
59.又例如，基於「慢阻肺合併支氣管擴張(症)反覆感染和慢阻肺合併肺結核病活動期時應謹慎應用ics治療」。構建評價指標「是否應用ics治療」。
60.又例如，基於「對於外周血eos≥300個/微升的患者，結合症狀和急性加重風險情況，推薦聯合使用ics治療；外周血eos100～300個/微升時考慮聯合使用ics治療；外周血eos《100個/微升時則不推薦使用ics治療」，構建評價指標「是否應用ics治療」。
61.第三步，獲取歷史數據項和歷史數據項對應的歷史評價指標。根據構建的評價指標庫，明確需要提取的數據項和數據提取規則。
62.具體地，本實施例可以獲取多個包含目標藥物的歷史治療方案；從多個歷史治療方案中確定目標藥物的歷史數據項。其中，歷史治療方案可以為在歷史上對不同的患者進行的包含目標藥物的治療方案。從歷史治療方案中確定的歷史數據項稱為歷史數據項。
63.具體地，本實施例可以從多個歷史治療方案中確定歷史數據項對應的歷史評價指標；其中，歷史評價指標為評價指標庫中記載的評價指標。
64.在確定歷史數據項之後，本實施例還可以從歷史治療方案中確定歷史數據項對應的歷史評價指標。其中，歷史評價指標可以理解為從歷史治療方案中獲取的，與歷史數據項對應的評價指標庫中記載的評價指標。也即，歷史評價指標需要滿足以下3個條件：1、從歷史治療方案中獲取；2、與歷史數據項對應；3、評價指標庫中記載。
65.第四步，構建糖皮質激素的計算模型。確定歷史數據項和歷史數據項對應的歷史評價指標之後，可以確定歷史數據項和歷史數據項的對應關係，並構建糖皮質激素的計算模型。
66.步驟s208，如果標準化治療方案與當前治療方案存在不同的評價指標，基於不同
的評價指標生成當前治療方案的提示信息。
67.當醫師對滿足相關診斷的患者開具糖皮質激素的當前治療方案(如醫囑)時，可以自動提取糖皮質激素相關的數據項，依據糖皮質激素的計算模型，輸出患者應用糖皮質激素的標準化治療方案，包括患者是否可以應用糖皮質激素是否可應用、藥物種類、療程、服用方式等方面。
68.本實施例可以自動比對計算模型輸出的糖皮質激素應用的標準化治療方案與醫師開具的實際糖皮質激素的當前治療方案，如果存在不同的評價指標對醫師進行提醒。
69.其中，上述當前治療方案的提示信息可以包括：不同的評價指標和標準化治療方案的評價指標。以便於醫師儘快知曉不同的評價指標，以及標準化治療方案的評價指標。
70.步驟s210，如果標準化治療方案的評價指標與當前治療方案的評價指標相同，確定當前治療方案為合格的治療方案。
71.如果標準化治療方案的評價指標與當前治療方案的評價指標相同，則可以確認標準化治療方案與當前治療方案沒有區別，即確定當前治療方案為合格的治療方案。
72.本發明實施例提供的上述方法，針對當前糖皮質激素臨床應用存在的難題，根據《慢性阻塞性肺疾病糖皮質激素規範管理專家共識(2021版)》等指南，提取相關指標，設計計算模型。根據計算模型的評估結果，匹配相應的糖皮質激素的標準化治療方案，在醫師在開具糖皮質激素醫囑時，自動評價糖皮質激素的當前治療方案，若當前治療方與標準化治療方案存在不同的評價指標，則可以給醫師發送推薦治療方案以及相應的依據，規範醫師的糖皮質激素的臨床應用行為。
73.實施例三：
74.對應於上述方法實施例，本發明實施例提供了一種治療方案的評估裝置，參見圖4所示的一種治療方案的評估裝置的結構示意圖，該治療方案的評估裝置包括：
75.當前治療方案獲取模塊41，用於獲取包含目標藥物的當前治療方案；
76.目標藥物的數據項確定模塊42，用於從當前治療方案的中確定目標藥物的數據項；
77.標準化治療方案輸出模塊43，用於將目標藥物的數據項輸入預先訓練完成的目標藥物的計算模型，輸出目標藥物的標準化治療方案；
78.提示信息生成模塊44，用於如果標準化治療方案與當前治療方案存在不同的評價指標，基於不同的評價指標生成當前治療方案的提示信息。
79.本發明實施例提供的一種治療方案的評估裝置，可以對包含目標藥物的當前治療方案進行處理，確定目標藥物的標準化治療方案，基於標準化治療方案與當前治療方案存在的不同的評價指標生成當前治療方案的提示信息。可以自動化地評估包含目標藥物的治療方案，生成當前治療方案的提示信息指導醫師指定合理的治療方案，從而提高目標藥物臨床應用的規範性。
80.上述當前治療方案包括：醫囑、目標藥物的使用情況和血液報告；上述目標藥物的數據項包括：目標藥物的名稱、醫囑開始時間、醫囑結束時間、目標藥物的服用方式、入院診斷、目標藥物的輔助藥劑名稱、醫囑執行時間、血液報告的生成時間和血液報告的指標；上述目標藥物的數據項確定模塊，用於從醫囑中確定目標藥物的名稱、醫囑開始時間、醫囑結束時間和目標藥物的服用方式；在患者使用目標藥物之後，基於目標藥物的使用情況確定
入院診斷、目標藥物的輔助藥劑名稱和醫囑執行時間；從血液報告中確定血液報告的生成時間和血液報告的指標。
81.參見圖5所示的另一種治療方案的評估裝置的結構示意圖，該治療方案的評估裝置還包括：計算模型構建模塊45，與標準化治療方案輸出模塊43連接，計算模型構建模塊45，用於獲取目標藥物的治療指南，基於目標藥物的治療指南構建目標藥物的應用知識庫；基於目標藥物的應用知識庫確定目標藥物的評價指標，基於目標藥物的評價指標構建目標藥物的評價指標庫；獲取目標藥物的歷史數據項，基於評價指標庫確定歷史數據項對應的歷史評價指標；基於歷史數據項和歷史評價指標構建目標藥物的計算模型。
82.上述計算模型構建模塊，用於獲取多個包含目標藥物的歷史治療方案；從多個歷史治療方案中確定目標藥物的歷史數據項。
83.上述計算模型構建模塊，用於從多個歷史治療方案中確定歷史數據項對應的歷史評價指標；其中，歷史評價指標為評價指標庫中記載的評價指標。
84.如圖5所示，該治療方案的評估裝置還包括：合格的治療方案確定模塊46，與標準化治療方案輸出模塊43連接，合格的治療方案確定模塊46，用於如果標準化治療方案的評價指標與當前治療方案的評價指標相同，確定當前治療方案為合格的治療方案。
85.上述當前治療方案的提示信息包括：不同的評價指標和標準化治療方案的評價指標。
86.所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的治療方案的評估裝置的具體工作過程，可以參考前述的治療方案的評估方法的實施例中的對應過程，在此不再贅述。
87.實施例四：
88.本發明實施例還提供了一種電子設備，用於運行上述治療方案的評估方法；參見圖6所示的一種電子設備的結構示意圖，該電子設備包括存儲器100和處理器101，其中，存儲器100用於存儲一條或多條計算機指令，一條或多條計算機指令被處理器101執行，以實現上述治療方案的評估方法。
89.進一步地，圖6所示的電子設備還包括總線102和通信接口103，處理器101、通信接口103和存儲器100通過總線102連接。
90.其中，存儲器100可能包含高速隨機存取存儲器(ram，random access memory)，也可能還包括非不穩定的存儲器(non-volatile memory)，例如至少一個磁碟存儲器。通過至少一個通信接口103(可以是有線或者無線)實現該系統網元與至少一個其他網元之間的通信連接，可以使用網際網路，廣域網，本地網，城域網等。總線102可以是isa總線、pci總線或eisa總線等。總線可以分為地址總線、數據總線、控制總線等。為便於表示，圖6中僅用一個雙向箭頭表示，但並不表示僅有一根總線或一種類型的總線。
91.處理器101可能是一種集成電路晶片，具有信號的處理能力。在實現過程中，上述方法的各步驟可以通過處理器101中的硬體的集成邏輯電路或者軟體形式的指令完成。上述的處理器101可以是通用處理器，包括中央處理器(central processing unit，簡稱cpu)、網絡處理器(network processor，簡稱np)等；還可以是數位訊號處理器(digital signal processor，簡稱dsp)、專用集成電路(application specific integrated circuit，簡稱asic)、現場可編程門陣列(field-programmable gate array，簡稱fpga)或
者其他可編程邏輯器件、分立門或者電晶體邏輯器件、分立硬體組件。可以實現或者執行本發明實施例中的公開的各方法、步驟及邏輯框圖。通用處理器可以是微處理器或者該處理器也可以是任何常規的處理器等。結合本發明實施例所公開的方法的步驟可以直接體現為硬體解碼處理器執行完成，或者用解碼處理器中的硬體及軟體模塊組合執行完成。軟體模塊可以位於隨機存儲器，快閃記憶體、只讀存儲器，可編程只讀存儲器或者電可擦寫可編程存儲器、寄存器等本領域成熟的存儲介質中。該存儲介質位於存儲器100，處理器101讀取存儲器100中的信息，結合其硬體完成前述實施例的方法的步驟。
92.本發明實施例還提供了一種計算機可讀存儲介質，該計算機可讀存儲介質存儲有計算機可執行指令，該計算機可執行指令在被處理器調用和執行時，計算機可執行指令促使處理器實現上述治療方案的評估方法，具體實現可參見方法實施例，在此不再贅述。
93.本發明實施例所提供的治療方案的評估方法、裝置和電子設備的電腦程式產品，包括存儲了程序代碼的計算機可讀存儲介質，程序代碼包括的指令可用於執行前面方法實施例中的方法，具體實現可參見方法實施例，在此不再贅述。
94.所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，上述描述的系統和/或裝置的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。
95.另外，在本發明實施例的描述中，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。
96.所述功能如果以軟體功能單元的形式實現並作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中。基於這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的部分可以以軟體產品的形式體現出來，該計算機軟體產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可以是個人計算機，伺服器，或者網絡設備等)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：u盤、移動硬碟、只讀存儲器(rom，read-only memory)、隨機存取存儲器(ram，random access memory)、磁碟或者光碟等各種可以存儲程序代碼的介質。
97.在本發明的描述中，需要說明的是，術語「中心」、「上」、「下」、「左」、「右」、「豎直」、「水平」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語「第一」、「第二」、「第三」僅用於描述目的，而不能理解為指示或暗示相對重要性。
98.最後應說明的是：以上所述實施例，僅為本發明的具體實施方式，用以說明本發明的技術方案，而非對其限制，本發明的保護範圍並不局限於此，儘管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：任何熟悉本技術領域的技術人員在本發明揭露的技術範圍內，其依然可以對前述實施例所記載的技術方案進行修改或可輕易想到變化，或者對其中部分技術特徵進行等同替換；而這些修改、變化或者替換，並不使相應技術方案的本質脫離本發明實施例技術方案的精神和範圍，都應涵蓋在本發明的保護範圍之內。因此，本發明的保護範圍應所述以權利要求的保護範圍為準。
