力爭最強680稱號 北影GTX680天宮解析
2023-10-17 16:47:13 1
泡泡網顯卡頻道7月17日 一款完美的顯卡是每一個高端發燒友都期待的產物。而高端發燒玩家所需要的元素很多,更好的散熱、更強勁的供電、更強力的性能、以及更「可怕」的超頻潛能。最近北影推出的GTX680天宮則能滿足很多玩家的要求。我們這時可以看看北影最新推出的GTX680天宮到底如何強勁?

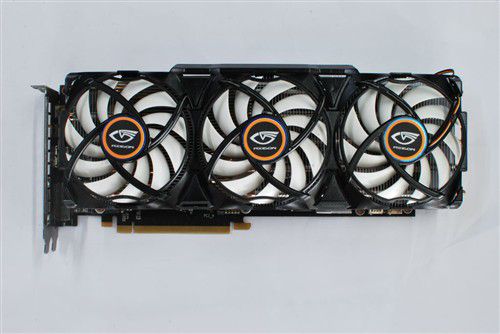

不難看出,北影GTX680採用了Arctic Cooling的Accelero Xtreme Plus散熱。該散熱採用了3個92MM風扇(900-2000轉)以及5根6MM熱管穿FIN設計。而總共84片的鰭片,總散熱面積大約在在4000cm2左右。該散熱受到許多玩家的一致好評。而該散熱在GTX680天宮上實際效能如何,我們具體會以後再測試。

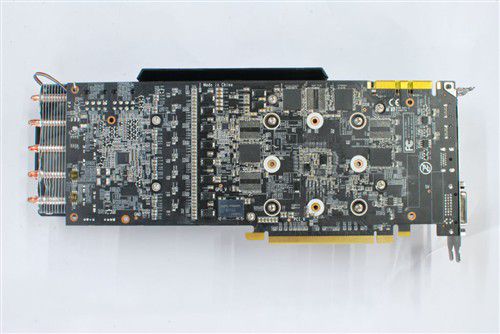

而細看一下背部PCB,北影GTX680天宮採用了大量MLCC陶瓷電容和POS-CAP鉭電容。而主控也在背面。最值得一說的是,北影的GTX680天宮亦是採用了10層PCB設計,而10層PCB設計優勢非常明顯。從電氣性、穩定性等等都大大超越了8層板及6層板設計,你一定說這個會有缺點的話,那就只太貴了XD。

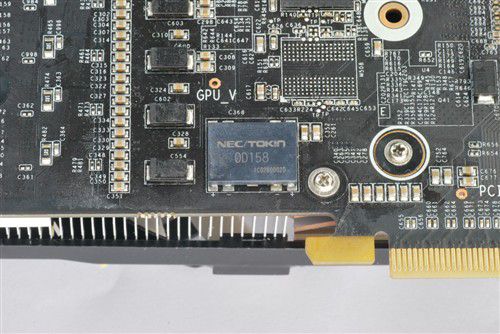

而北影GTX680天宮上亮點頗多,背面採用了一顆NEC Proadlizer去耦電容,NEC Proadlizer去耦電容擁有極高的蓄電量以及超高速的充放電效率,可大幅提升超頻能力與穩定性,尤其在高頻下能仍保有低雜訊,極低的ESR電阻值可使電源更純淨,讓電流更順暢通過,保證顯示卡超穩定的超頻能力。而一顆NEC Proadlizer去耦電容價格則高達3美金。

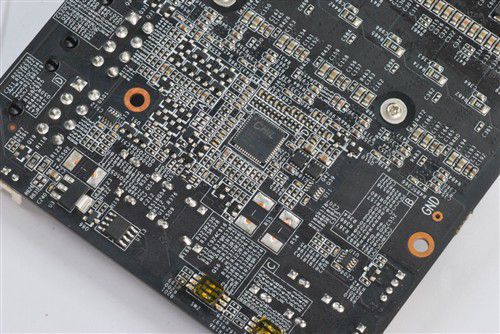

不得不說PWM主控是顯卡供電的靈魂。而北影GTX680天宮則採用了數字供電PWM CHIL 8318 PWM。而CHIL 8318晶片完美支持8相數字供電,比上一代的CHIL 8266再多2相。CHIL 8318 PWM開關頻率最高可達1MHz,速度遠遠大於普通模擬PWM 3倍以上,而動態響應時間僅為模擬PWM的1/3。性能大幅度超越普通模擬PWM供電,讓顯卡超頻更加強勁。

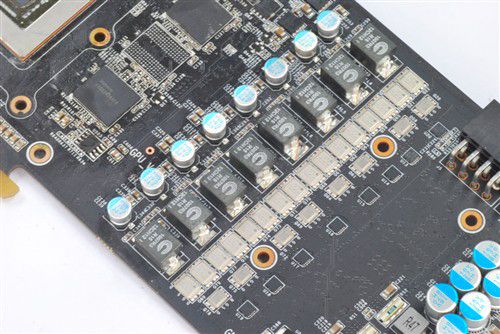

而北影GTX680天宮上更是在供電上下了一番功夫,大量使用了萬裕固態電容。而這種優秀的固態電容早已在高端玩家中得到了不錯的口碑。而北影更是在主供電部分採用了貼片式電容,性能更加優秀。
核心供電所用的Direct FET為IR所產,核心供電採用1上2下設計,而顯存供電則採用1上1下設計,上橋是IRF 6721,下橋則是IRF 6725。單相就能提供40A的額定電流,峰值更是能達到60A,8相供電至少可以提供320A的電流,最高可以支持400W的GPU穩定運行。性能完全超越以往的普通MosFet。
電感方面,北影採用了COILTRONICS出品的FP1007系列電感。而該電感在高達125攝氏度、低至零下-40攝氏度依然能夠正常工作。而這款電感最大DCR值僅只有0.72mΩ、其ISAT(55A)最低僅至0.20uH。比起傳統普通電感的性能優秀不少。

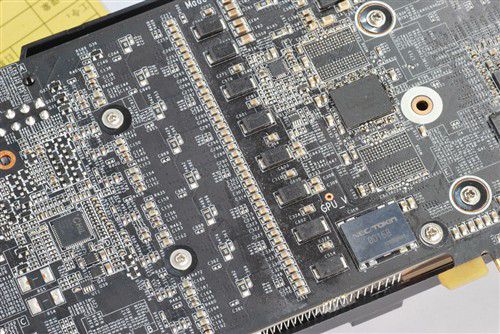

MLCC陶瓷電容特電非常明顯:具有小體積、大容量、Q值高、高可靠和耐高溫等優點。MLCC的優勢就是ESR值(等效串聯電阻)特別小,多顆MLCC並聯可以讓ESR值更小,這樣電壓波動(GPU NOISE)更小,電流更加純正對超頻有正面作用。更多的MLCC陶瓷電容顯卡的電壓更加穩定。
而三洋的POS-CAP鉭電容大家都非常熟悉了,而三洋POS-CAP鉭電容是三洋目前最優異的鉭電容。鉭電容具有體積小,壽命長,絕緣點阻高,漏電流小。且低於1.5x洩露率,固態電容1/1.5功率損耗。並且使用溫度範圍寬,耐高溫。而大家也非常清楚這種電容經常用於太空梭既衛星中。

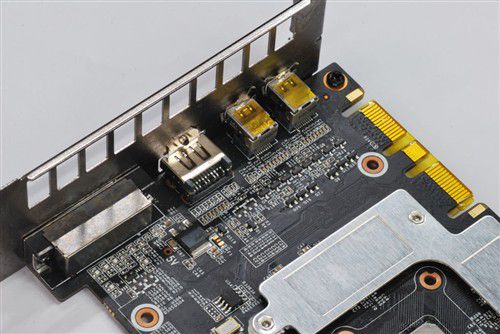

北影GTX680天宮接口方面也採用了類似其北影多屏專業卡(MATRIX4)的系統級靜電放電保護電路。ESD全稱System-level Electrostatic Discharge,靜電保護線路,讓輸出質量更加穩定。而ESD的定義為:給或者從原先已經有靜電(固定的)的電荷(電子不足或過剩)放電(電子流),靜電放電(ESD, electrostatic discharge )是在電子裝配中電路板與元件損害的一個熟悉而低估的根源。它影響每一個製造商,無任其大小。雖然許多人認為他們是在ESD安全的環境中生產產品,但事實上,ESD有關的損害繼續給世界的電子製造工業帶來每年數十億美元的代價。由此看得出ESD保護電路是多麼的重要!而採用了系統級ESD保護電路,有效保障了接口的穩定工作,在嚴酷的工作環境下提供了純淨的輸出。

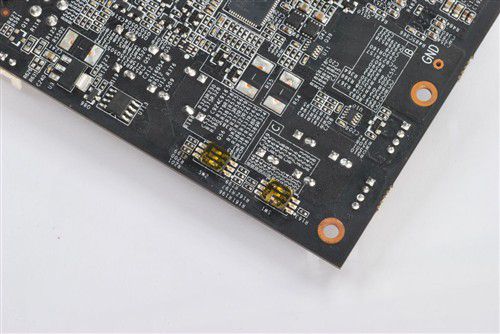

而在北影GTX680天宮上我們不難發現有2個神秘開關,而到底該開關是什麼用途依然是個未知數。敬請各位玩家期待!
在北影的GTX680天宮我們看到了不少熟悉的痕跡以及面孔,例如NEC Proadlizer去耦電容、三洋POS-CAP鉭電容都是廣為人知的優秀元器件了。而GTX680天宮做工可以說是非常優秀,其後續表現如何,敬請各位玩家期待!■
