一種10G速率的離散型網絡變壓器的製作方法
2023-10-19 12:56:12 1
一種10g速率的離散型網絡變壓器
技術領域
1.本實用新型涉及離散型網絡變壓器，特別是一種10g速率的離散型網絡變壓器。
背景技術：
2.雖然現在進入5g時代，但是網際網路的乙太網速率也在不斷提速，所需要配套的乙太網變壓器也在不斷地提升，正常的一般都是1g 的速率傳輸信號；市場變化日新月異，常規的1g、2.5g、5g速率傳輸的乙太網變壓器已不能滿足網際網路提速的需求。為滿足網際網路提速的更高要求，就需要有一種10g傳輸速率的變壓器傳輸網絡信號，此外，現有的乙太網變壓器由於尺寸的原因，無法與1*n的rj45配合傳輸信號使用，影響了用戶體驗。
3.因此，如何設計一種10g速率的離散型網絡變壓器，能滿足網際網路提速需求，是業界亟待解決的技術問題。
技術實現要素：
4.針對現有技術中存在的問題，本實用新型提出了一種10g速率的離散型網絡變壓器。
5.本實用新型的技術方案為，提出了一種10g速率的離散型網絡變壓器，包括膠殼、至少一個設於所述膠殼內的變壓器、以及多個裝配於所述膠殼上的pin腳，還包括與所述變壓器一一匹配設置的濾波器，所述濾波器堆疊於所述變壓器上，且所述濾波器與所述變壓器的安裝方向相互垂直；所述變壓器包括磁芯和線圈，所述磁芯採用雙孔型或圓環型結構的錳鋅材料和鎳鋅材料製成，所述線圈採用qpn漆包線，所述qpn漆包線使用6線預扭線製成，所述線圈組裝前進行塗覆預保護，組裝後進行二次灌膠保護。
6.進一步，所述變壓器與所述濾波器均為圓環狀，所述變壓器垂直於所述膠殼的底面安裝，所述濾波器的側面安裝於所述變壓器遠離所述膠殼的一面，且所述濾波器的底面朝向所述膠殼的內壁設置。
7.進一步，所述pin腳設置有兩排，其分別排布於所述膠殼頂部對稱的兩側。
8.進一步，所述變壓器設置有多個，且多個所述變壓器的排布方向與所述pin腳的排布方向相同。
9.進一步，所述pin腳為海鷗腳，所述海鷗腳的一端裸露於所述膠殼頂部、另一端穿過所述膠殼的側壁，且分布在所述膠殼的外側。
10.進一步，還包括設於所述膠殼內的灌封材料，所述灌封材料覆蓋所述變壓器裸露部分處的錫點以避免電弧的產生。
11.進一步，所述灌封材料為高介電常數的矽膠材料。
12.進一步，所述膠殼的長、寬、高尺寸分別為15mm、10mm、8.2mm。
13.進一步，所述離散型網絡變壓器的電性參數滿足ieee802.3an設置。
14.與現有技術相比，本實用新型至少具有如下有益效果：
15.1、通過對變壓器的線圈、以及布線方式進行改進，使離散型網絡變壓器達到10g的
傳輸速率，能滿足網際網路的提速需求；
16.2、通過對變壓器以及濾波器的安裝方式進行改進，改善了本實用新型的尺寸，使其能做到與1*n的rj45配合傳輸信號使用。
附圖說明
17.為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。
18.圖1、圖2為本實用新型10g速率的離散型網絡變壓器兩種視角下的結構示意圖；

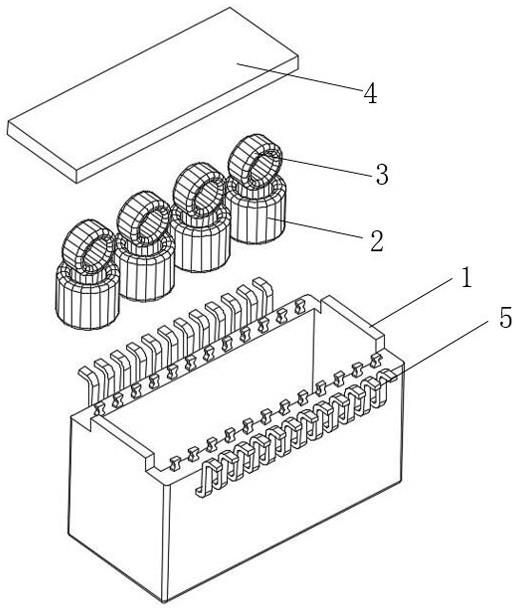

19.圖3為本實用新型10g速率的離散型網絡變壓器的分解圖；
20.其中，1為膠殼、2為變壓器、3為濾波器、4為灌封材料、5為pin腳。
具體實施方式
21.為了使本實用新型所要解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，並不用於限定本實用新型。
22.由此，本說明書中所指出的一個特徵將用於說明本實用新型的一個實施方式的其中一個特徵，而不是暗示本實用新型的每個實施方式必須具有所說明的特徵。此外，應當注意的是本說明書描述了許多特徵。儘管某些特徵可以組合在一起以示出可能的系統設計，但是這些特徵也可用於其他的未明確說明的組合。由此，除非另有說明，所說明的組合併非旨在限制。
23.下面結合附圖以及實施例對本實用新型的原理及結構進行詳細說明。
24.隨著網際網路乙太網速率的提速，常規的1g、2.5g、5g速率傳輸的乙太網變壓器已不能滿足網際網路提速的需求，此外，傳統的變壓器不能很好地與1*n的rj45配合傳輸信號使用，影響用戶的使用。本實用新型的思路在於，通過對變壓器的線圈以及布線方式進行改進，使其滿足10g傳輸速率的需求，並通過對變壓器與濾波器的安裝方式進行改進，以優化離散型網絡變壓器的尺寸，達到與
25.1*n的rj45配合傳輸信號使用的目的。
26.請參見圖1、圖2及圖3，本實用新型提出的10g速率的離散型網絡變壓器包括：膠殼1、至少一個設於膠殼1內的變壓器2、以及多個裝配於膠殼1上的pin腳5，每個變壓器2均設有一個與之匹配的濾波器3，濾波器3堆疊於變壓器2上，且濾波器3與變壓器2的安裝方向相互垂直。
27.具體的，變壓器2與濾波器3均為圓環狀，變壓器2的一底面與膠殼1的底面貼合，使其垂直安裝於膠殼1的底面，濾波器3安裝在變壓器2遠離膠殼1的一面上，且濾波器3的底面朝向膠殼1的內壁設置，使濾波器3與變壓器2的設置方向相互垂直。相比於傳統的設置方式，將濾波器3堆疊設置在濾波器2上，可以減小變壓器2與濾波器3佔用膠殼1的面積，從而縮小尺寸，以滿足1*n的rj45的配合使用。此外，將濾波器3與變壓器2的安裝方向垂直設置，可以避免濾波器3與變壓器2中線圈串擾對信號傳輸的影響，在一定程度上可以提高本實用
新型的傳輸速率。
28.其中，變壓器2由磁芯和線圈組成，其磁芯採用雙孔型或圓環型結構的錳鋅材料和鎳鋅材料製成，線圈採用qpn漆包線繞制而成，qpn漆包線使用6線預扭線製成。通過這種設置方式，可以使本實用新型達到10g傳輸速率，滿足當前網際網路的提速需求。此外，線圈在組裝前先進行塗覆預保護，組裝後進行二次灌膠保護，通過雙重保護設置，可以有效避qpn漆包線受到損傷，提高了本實用新型的安全性。
29.進一步的，pin腳5設置有兩排，其分別排布在膠殼1對稱的兩側，且任意兩個pin腳5之間的間距均相同，使兩側的pin腳5能夠對應設置，以進一步提高傳輸效果。其中，相鄰兩個pin腳5之間的距離均滿足安全距離（與smd24pin上排間距相同），可以有效防止初次級在雷擊時高壓跳弧的出現。
30.進一步的，變壓器2設置有多個，其用於提高本實用新型的傳輸速率，多個變壓器2的排布方向與pin腳5的排布方向相同，其能利於初次級之間的信息傳輸，此外，由於pin腳5設於膠殼1頂部，其排布方向與膠殼1的設置方向平行，使變壓器2的排布方向也與膠殼1的設置方向平行，其相比於雜亂的排布方向，在一定程度上也可以減小變壓器2佔用的面積，可以減小本實用新型的尺寸，以滿足1*n的rj45配合使用的需要。
31.具體的，本實用新型中膠殼1的長、寬、高尺寸分別為15mm、10mm、8.2mm，其能夠與1*n的rj45配合傳輸信號使用。
32.進一步的，pin腳5為海鷗腳，其一端裸露於膠殼1的頂部，另一端穿過膠殼1的側壁，並分布在膠殼1的外側，以用於更好的信號傳輸。本實用新型中，膠殼1可以採用24p的膠殼，其具有良好的絕緣性，以避免電弧的產生。
33.為進一步提高本實用新型的安全性，在膠殼1內還設有灌封材料4，灌封材料4能夠對變壓器2進行保護，並用於固定濾波器3和變壓器2的線圈，以維持網速穩定，其可以覆蓋變壓器2裸露部分處的錫電，以避免電弧的產生。具體的，灌封材料4採用高介電常數的矽膠材料，其可以達到1.5kv防雷晶片的作用，其可以有效避免裸露部分遭受雷擊時跳弧的產生。
34.進一步的，本實用新型的電性參數滿足ieee802.3an設置，本實用新型在相同的封裝情況下，通過改善磁芯以及線圈，達到10g傳輸速率，其il的範圍在-1.0db max@1-500mhz，-3. db max@50-500mhz；rl的範圍在－18db min@1-100mhz,
ꢀ‑
17+16
㏒
10(f/40)db min@100-500mhz。
35.與現有技術相比，本實用新型通過對變壓器的線圈、以及布線方式進行改進，使離散型網絡變壓器達到10g的傳輸速率，能滿足網際網路的提速需求；同時通過對變壓器以及濾波器的安裝方式進行改進，改善了本實用新型的尺寸，使其能做到與1*n的rj45配合傳輸信號使用。
36.以上所述，僅是本實用新型的較佳實施例而已，並非對本實用新型作任何形式上的限制，雖然本實用新型已以較佳實施例披露如上，然而並非用以限定本實用新型，任何熟悉本專業的技術人員，在不脫離本實用新型技術方案範圍內，當可利用上述揭示的技術內容做出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本實用新型技術方案的內容，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬於本實用新型技術方案的範圍內。
