今天要帶大家來浪一浪，怎麼個浪法呢~

標準的樓梯咱們見得多了，這麼浪的你們見過嗎？▼

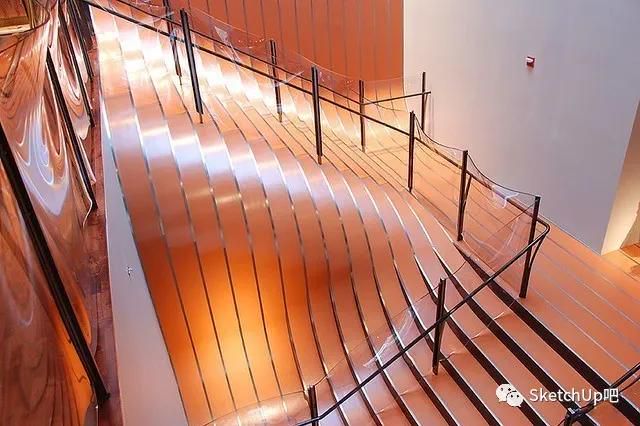

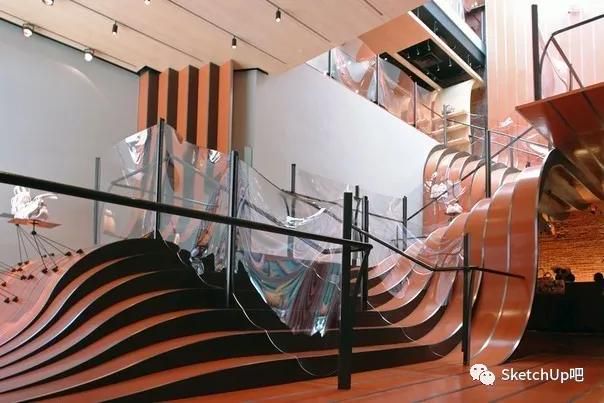

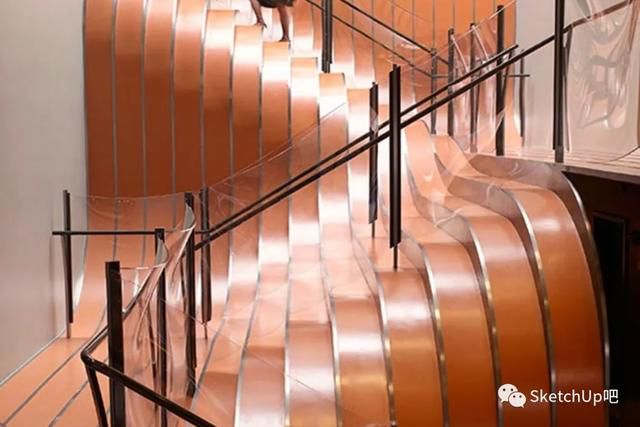

紐約soho，龍驤旗艦店樓梯

先來看看建模成品吧，依然沒把我的SU給難倒▼

SketchUp波浪樓梯建模思路_騰訊視頻

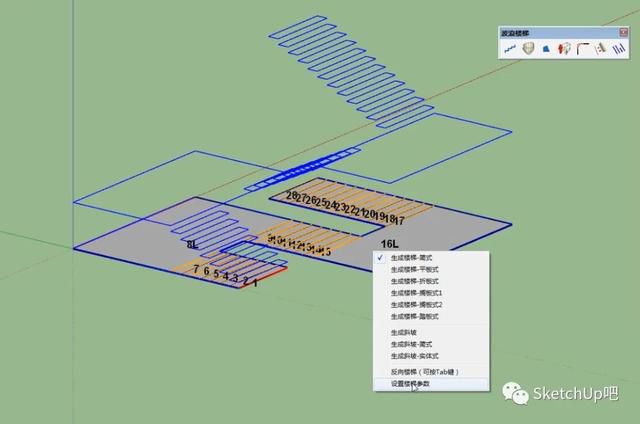

首先準備一個樓梯的平面圖，然後使用【生成樓梯】（SUAPP編號409）將平面圖轉化成樓梯，右鍵可以設置參數。

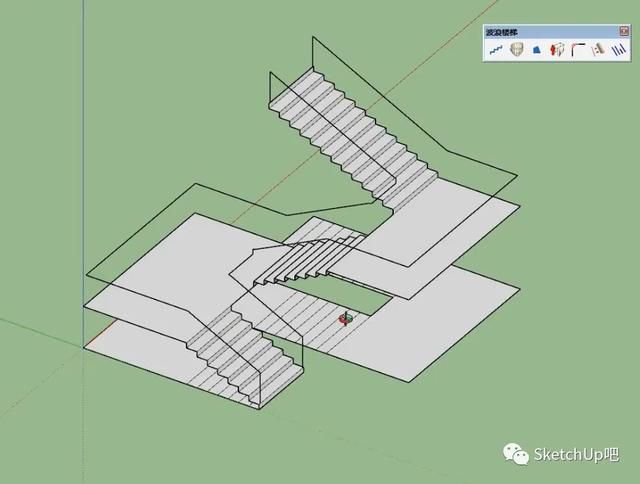

樓梯很快就生成了，還可以選擇是否要扶手，這裡我們要了，後面有用噠！

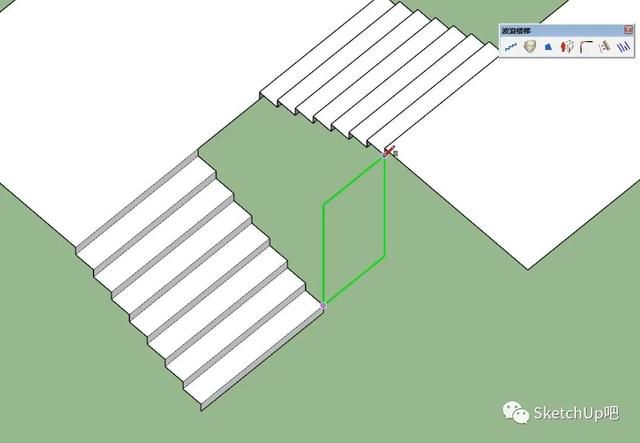

然後參考實景圖在有波浪的位置上畫曲線，先畫一個參考面。

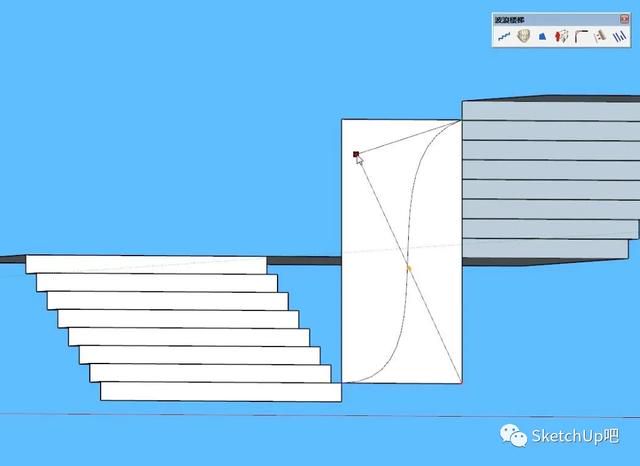

然後就用【貝茲曲線】（SUAPP編號96）在參考面上把曲線畫出來。

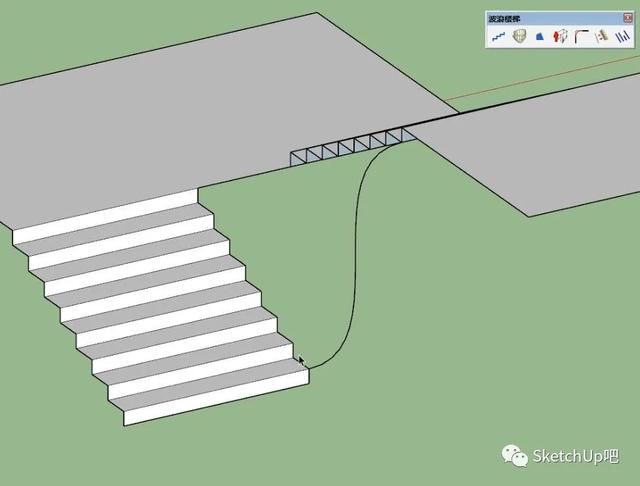

曲線就畫好啦~

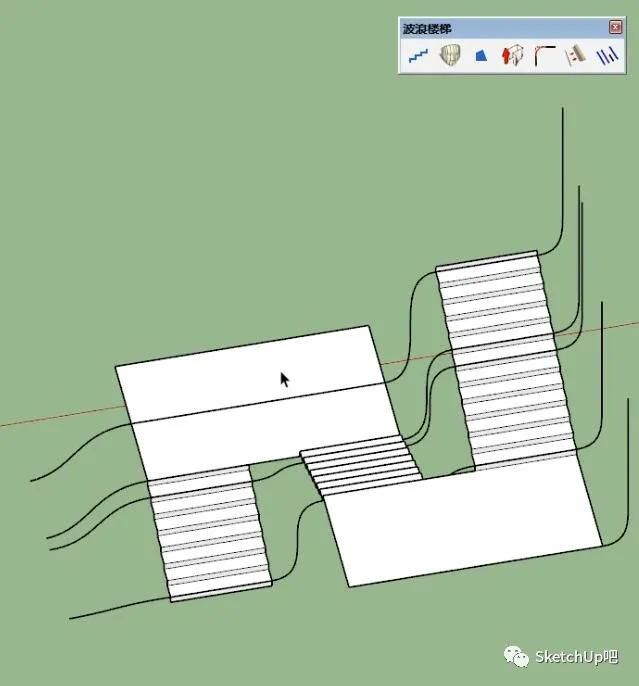

然後參考實景圖把所有需要的的曲線先布好。

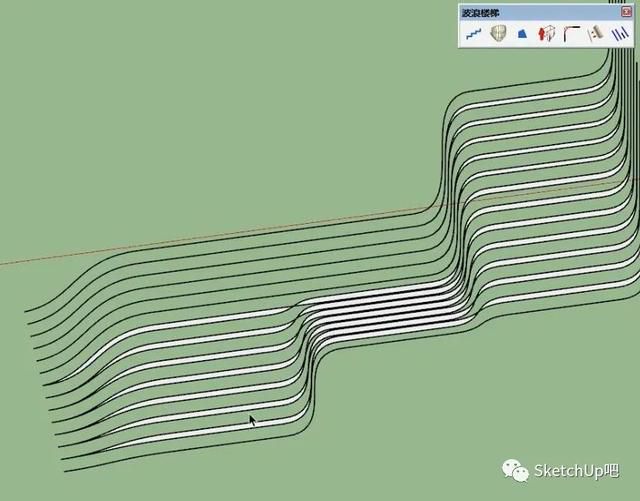

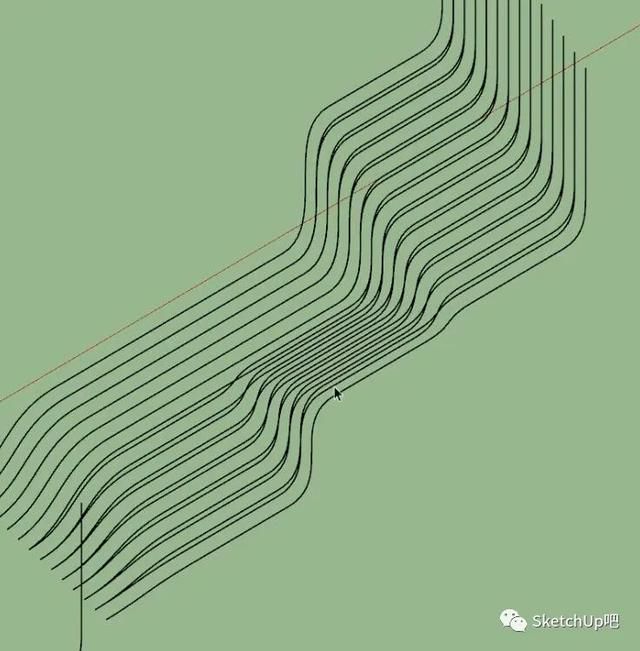

布好之後就可以使用【曲線放樣】（SUAPP編號427），調整一下段數，生成橫向線段，這樣我們樓梯的雛形就出來了。

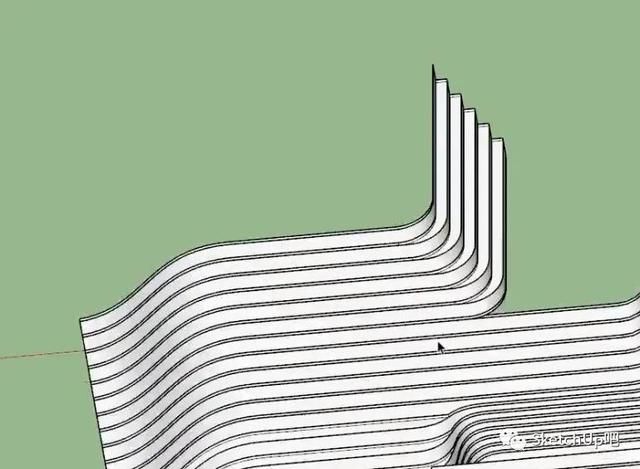

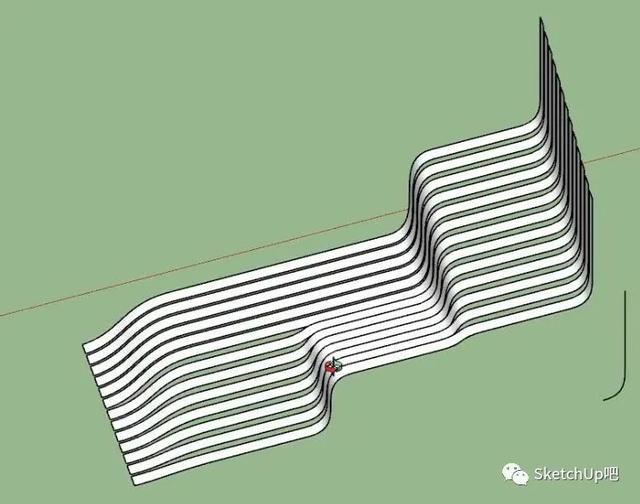

由於樓梯的踢面部分有一點特別，所以我們這裡分兩部分來做樓梯，先來做踏面，全選線條後直接使用【拉線成面】（SUAPP編號156）將踏面的寬度做出來。

來做踢面部分，先將線條整體向前複製一步，然後踢面部分輪廓就出來了。

使用【封面工具】（SUAPP編號413）將閉合的部分封面。

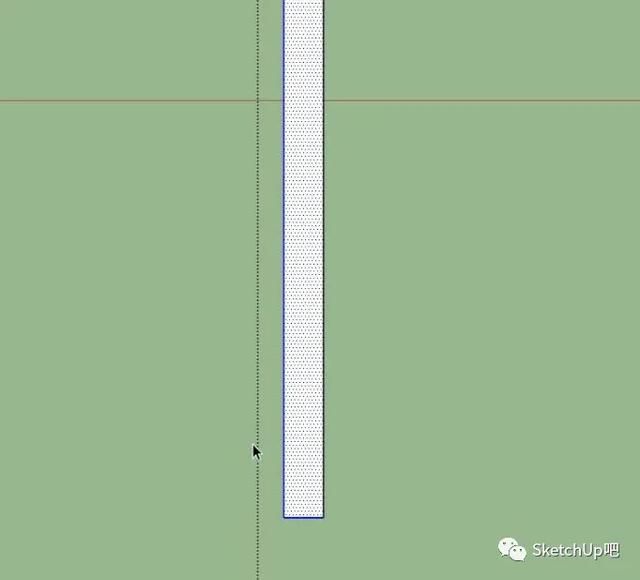

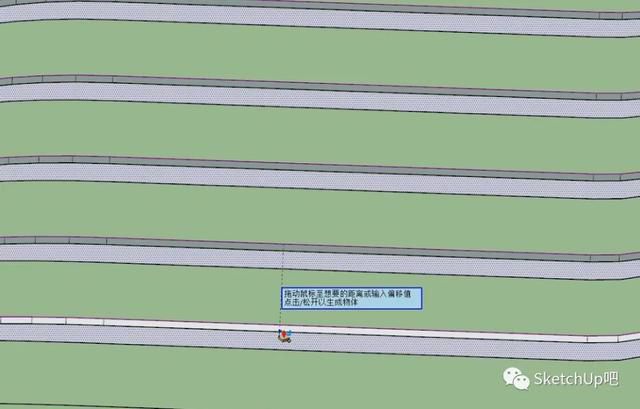

然後【超級推拉】（SUAPP編號94）拉出厚度。

剩下線條的部分全選後【拉線成面】（SUAPP編號156）拉出厚度。

然後將兩部分對齊，樓梯主體部分基本就做好了。

然後來做兩個平臺部分，一二層的平臺上牆部分呈現出臺階狀，所以我們先把臺階狀的線條布好，然後再使用同樣的方式將面封好。

這樣這一層就做好了，再把第二三層的平臺做好對齊就可以了。

接著是欄杆部分，我們第一步得到的欄杆就要發揮作用啦！先來做橫向的欄杆，這層欄杆要比外圍欄杆小一圈，所以我們先把欄杆的線條向裡縮一點。

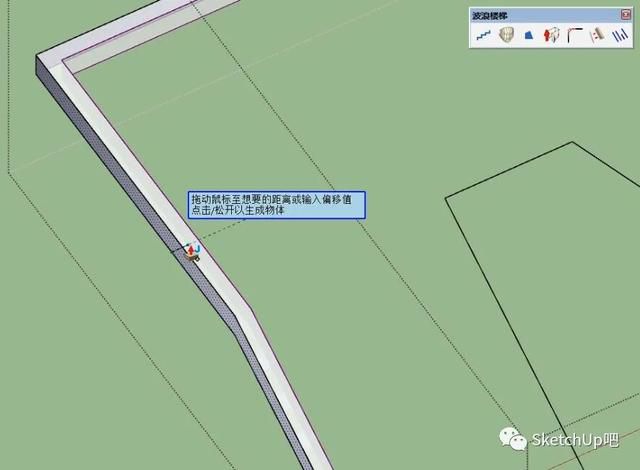

首先將欄杆的線條【拉線成面】（SUAPP編號156），隨便給一個高度。

然後向內超級推拉，最裡面的這一層上部的線條就是我們需要的欄杆的路徑啦！

然後我們把多餘的部分都刪除，只保留欄杆路徑。

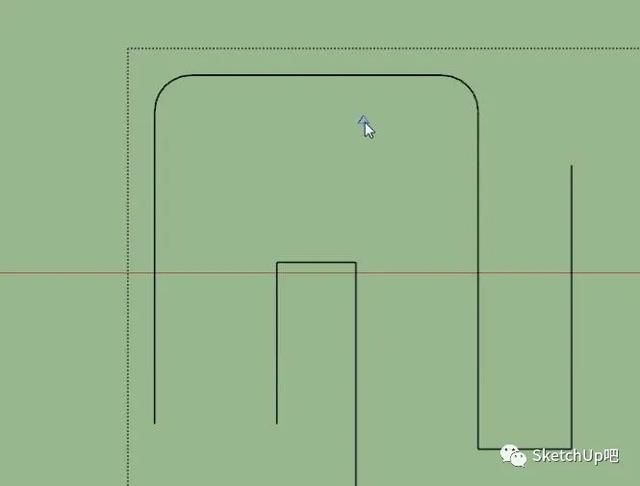

欄杆拐角部分有個圓角，使用【1001工具】（SUAPP編號251）中的線倒圓角，輸入半徑就可以了！

圓角就導好了。

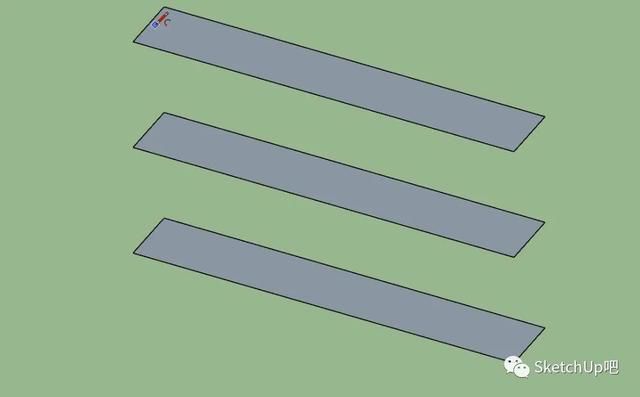

接著來做欄杆部分的波紋擋板，先畫3個參考面。

鉛筆工具勾出大致的走向。

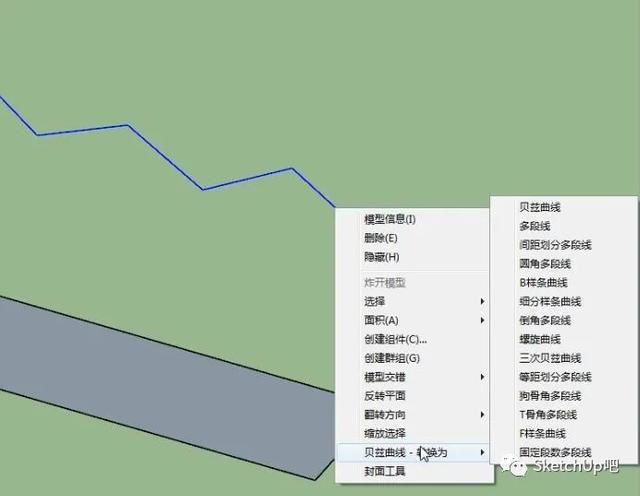

刪除多餘的部分，保留線段，全部選中後右鍵轉化為樣條曲線。

直線就掰彎啦！

最後選中3條線段進行曲線放樣，就得到我們的擋板啦！

然後將欄杆路徑垂直方向拉線成面，得到擋板的高度，將面進行劃分，畫出擋板的數量。

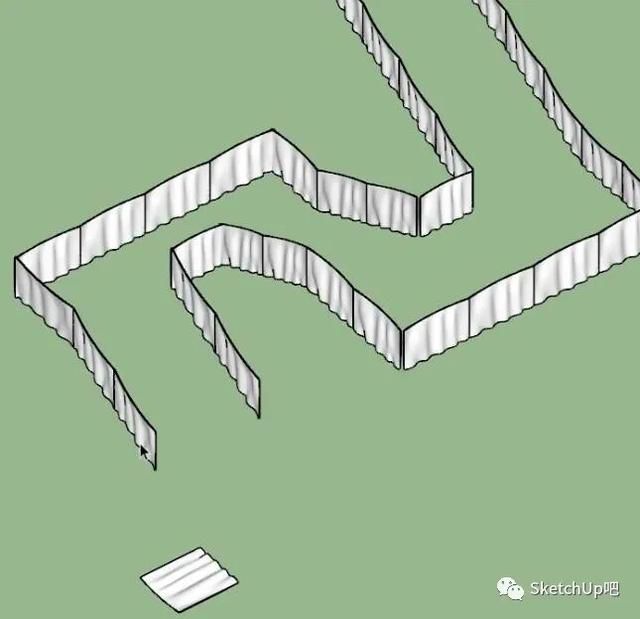

再將擋板標準段使用【批轉組件】（SUAPP編號242）中的面轉組件，將所有的平面轉化為擋板，就完成啦！

最後，各部分對齊，完成！
