安裝圖紙中未標註配電箱尺寸（建築電氣設計中配電箱體尺寸該怎樣確定）

2023-10-14 10:52:51

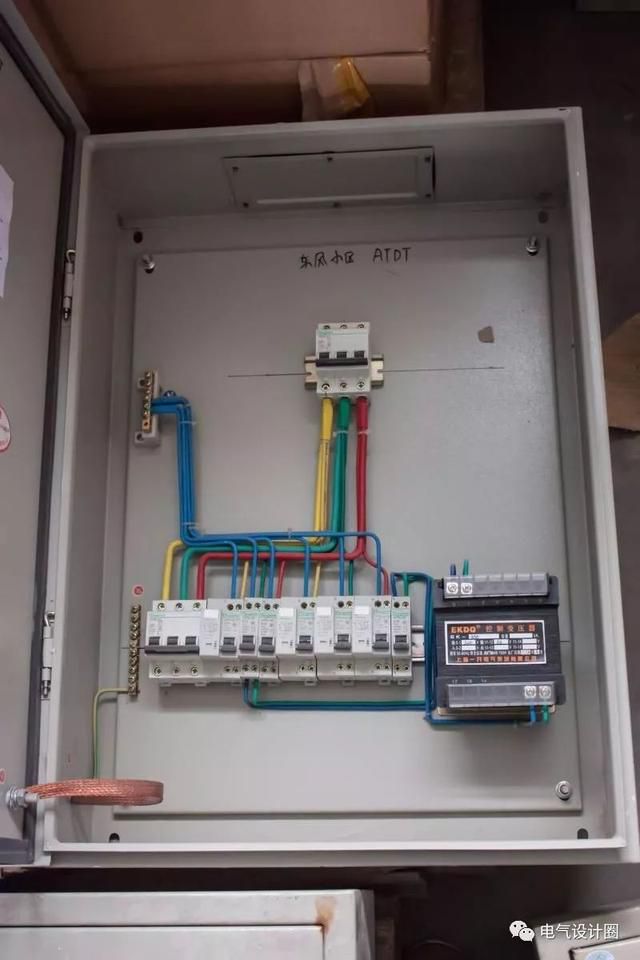

1.很多初學電氣設計的新人都在問「配電箱尺寸如何確定？」

2.其實現在所設計的箱體，基本都是非標箱，都由成套設備廠根據配電箱系統圖來訂製配電箱，所以要準確的回答這個箱體長寬高到底是多少，還真的比較為難。

3.但是，如果到了萬不得已，沒有合適的地方設置配電箱體，箱體必須安裝在剪力牆裡（當然，原則上是不允許安裝在結構剪力牆中的）時，結構設計專業需要我們電氣設計專業確定配電箱開洞大小時，我給你推薦一本國標圖集《用戶終端箱》05D702-4。

4.這本圖集要怎麼用呢？

5.比如，我們在選擇家庭戶內配電箱時，可以翻到P31。

6.先確定配電箱內總共有多少極數：斷路器1P=1極，統計出本配電箱總共有多少P的斷路器，便知道了配電箱的極數。

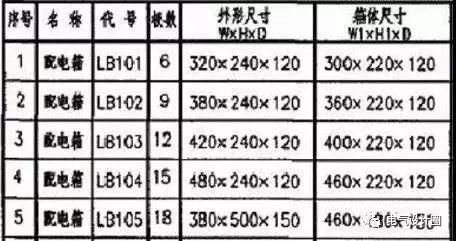

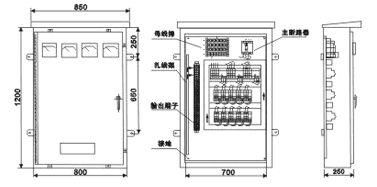

7.然後，根據配電箱的極數，選擇對應的配電箱型號，便確定好了配電箱的外形尺寸。

8.配電箱的外形尺寸確定好了，便可以給其他專業提供開洞尺寸了。
