41度封頂？ 戰旗890FX散熱塔溫度實測

2024-09-12 22:34:13 1

    泡泡網主板頻道8月11日 前不久，網絡上出現一組七彩虹官方未曝光的主板樣品圖，型號確認為戰旗C.A890FX X7。可以看到，作為一款基於AMD優異890FX的產品，樣品圖的規格較此前上市的一款戰旗C.A890GX X3要高出不少，並確認帶最新的風冷超頻加強包技術。且提供對3路CrossifreX技術的支持。而獨特的散熱器的設計也引起了不少玩家們的關注，今天記者帶大家一起來了解一下。

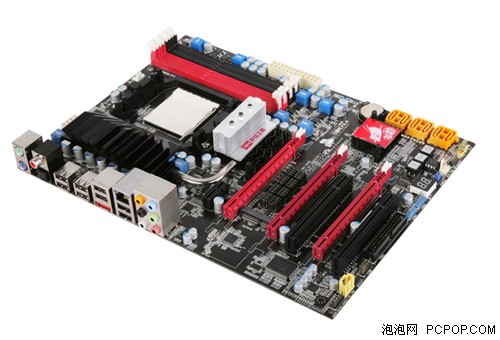

戰旗C.A890FX X3（工程樣品）

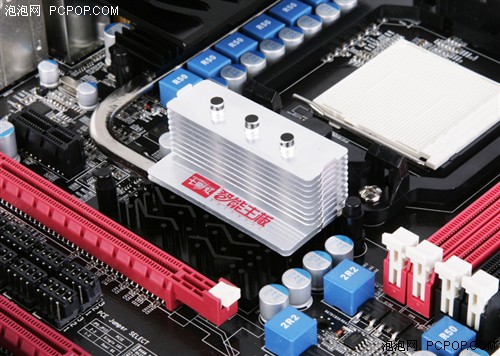

戰旗C.A890FX X3的塔式散熱器特寫（北橋）

戰旗C.A890FX X3的塔式散熱器

● 另類散熱 RD微博洩露散熱雛形

    早在該產品樣品曝光前，網絡上出現一組疑似該主板散熱器的圖片，該圖片來自七彩虹RD微博。據該RD在微博透露，新的北橋塔式散熱結構可以帶來更大散熱面積，並改善表面氣流走向，並通過熱管將熱量快速帶走。

散熱器雛形圖

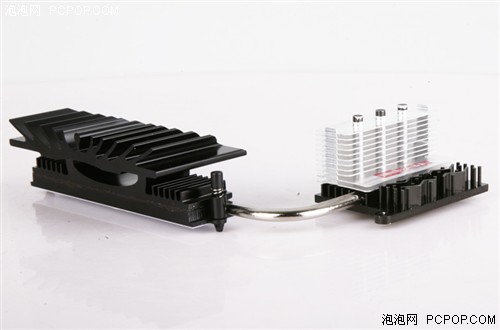

    這是散熱器的整體結構，可以看到北橋與CPU供電部分用熱管進行連接。從圖片看，CPU供電部分的散熱器外觀與上市的戰旗C.A890GX X3一致。

北橋散熱器

    這是整個散熱器最引人爭議的一部分，北橋的散熱器並沒有採用傳統的陽極開放式散熱器，而是採用類似於CPU垂直散熱器的結構，由多層鋁合金薄片組成，並通過類似熱管的金屬柱體連接，以增大散熱面積。

CPU供電散熱器

    CPU供電的散熱是不少玩家看重的部分，從上圖的外觀上看，散熱器最大的特點是面積大，並且成波浪式的向兩側展開。下面呈上RD工程師提供的散熱器三維仿真熱成像圖。

● 三維仿真 3D圖解析散熱塔熱分布

    這裡呈上由七彩虹工程部提供的散熱器熱成像3維仿真圖，大家順便可以了解一下熱源的分布。

整體圖

整體圖

北橋部分熱成像圖

● 37度高嗎？散熱塔溫度實測

    畢竟是仿真的熱成像圖，還是需要實測了一下真實溫度表現。我們使用一顆6核的AMD Phenom II X6 1055T，並運行1M SuperPI測試，然後在常溫下跑完3DMark Vantage。下面是溫度測試結果：

CPU供電散熱模塊表面溫度：37度

北橋散熱模塊表面溫度：37度

南橋散熱模塊表面溫度：41度

    編輯實際測了一下溫度表現，CPU供電模塊及北橋均低於40度，南橋部分為41度。對於被動散熱來說整體表現良好。由於該主板還是工程樣品的階段，編輯並沒有進行更深入的測試，我們會在七彩虹正式發布產品後為大家奉上，請興趣的朋友不妨關注一下。■
