可調式全方位太陽電池室外測試系統的製作方法

2024-02-03 06:50:15

本實用新型涉及一種太陽電池室外測試系統，具體為一種可調式全方位太陽電池室外測試系統，屬於機械設備領域。

背景技術：

隨著社會的發展，我國的能源消耗量日益增加，能源儲備逐漸不足，可再生的綠色能源越來越受到人們的關注，太陽能為綠色能源中較穩定可利用的能源，太能能發電在建築以及日用設施中的應用佔據很重要的地位，太陽電池的開發使用，需要針對不同光照，風力環境下進行測試，保證太陽電池的使用安全，及最大的發揮太陽電池的使用性能。

目前可調式全方位太陽電池室外測試系統存在一些不足之處，在一些地區受外界光照強度及風力的影響，不能使用太陽電池或不能充分發揮太陽電池的發電儲電性能，現有的太陽電池室外測試系統測試不夠全面，不能人為的模擬一定環境中的光照強度及風力強度，測試時需要到一定的地區環境去測試，浪費時間及人力物力。

技術實現要素：

本實用新型的目的就在於為了解決上述問題而提供一種可調式全方位太陽電池室外測試系統。

本實用新型通過以下技術方案來實現上述目的：一種可調式全方位太陽電池室外測試系統，包括立柱、電池安裝板、伸縮筒、旋轉基座、底座、滑動杆、支撐板、遮陽層、斜支撐、伸縮杆、滑槽和風扇；所述底座上側活動安裝有旋轉基座，且所述旋轉基座內部設置有電機，所述旋轉基座的上側固定安裝有立柱，所述立柱的上部一側設置有滑槽，所述滑動杆通過滑槽與立柱滑動連接，且所述滑動杆可根據伸縮杆的伸縮長度在滑槽內上下滑動，所述立柱的中下部設置有固定的伸縮筒，所述伸縮筒內安裝有伸縮杆，且所述伸縮筒可在內部氣壓的作用下調節伸縮杆的伸縮長度；所述斜支撐的一端安裝在滑動杆外端，所述斜支撐的另一端安裝在伸縮杆外端，且所述斜支撐與滑動杆及伸縮杆連接處均設置有轉軸；所述斜支撐穿過電池安裝板，且所述電池安裝板上側設置有太陽電池固定件，所述電池安裝板的上下兩側均設置有支撐板，所述支撐板上設置有遮陽層，且所述遮陽層可調節透光強度，所述電池安裝板的內部陣列設置有風扇，且所述風扇可選擇開關個數及風力強度。

進一步的，為了達到便於調節電池安裝板的傾斜角度，所述伸縮筒可在內部氣壓的作用下調節伸縮杆的伸縮長度。

進一步的，為了達到使電池安裝板跟隨光照方向旋轉，所述旋轉基座內部設置有電機。

進一步的，為了達到使電池安裝板垂直於光照方向，所述滑動杆可根據伸縮杆的伸縮長度在滑槽內上下滑動。

進一步的，為了達到可將待測太陽電池固定安裝在電池安裝板，所述電池安裝板上側設置有太陽電池固定件。

進一步的，為了達到便於測試太陽電池可使用的光照強度下限，所述遮陽層可調節透光強度。

進一步的，為了達到便於使斜支撐帶動電池安裝板調節傾斜角度，所述斜支撐與滑動杆及伸縮杆連接處均設置有轉軸。

進一步的，為了達到便於測試風力強度對太陽電池的影響，所述風扇陣列安裝在電池安裝板內部，且所述風扇可選擇開關個數及風力強度。

本實用新型的有益效果是：該測試系統結構連接緊湊，使用簡單，太陽電池室外測試系統可在基座的帶動下旋轉調節角度，且伸縮杆在伸縮筒內伸縮以及滑動杆的上下滑動，使電池安裝板可調節旋轉對應方向和傾斜角度，便於太陽電池始終垂直光照方向，提高了太陽電池的充電速率，遮陽層可調節透光強度，進而人為的模擬不同地區的光照強度，更加全面的測試的太陽電池的可使用光照下限，風扇陣列在電池安裝板的下側，可人為的模擬不同風力的環境，工作時穩定性強，適合推廣使用。

附圖說明

圖1為本實用新型整體結構示意圖；

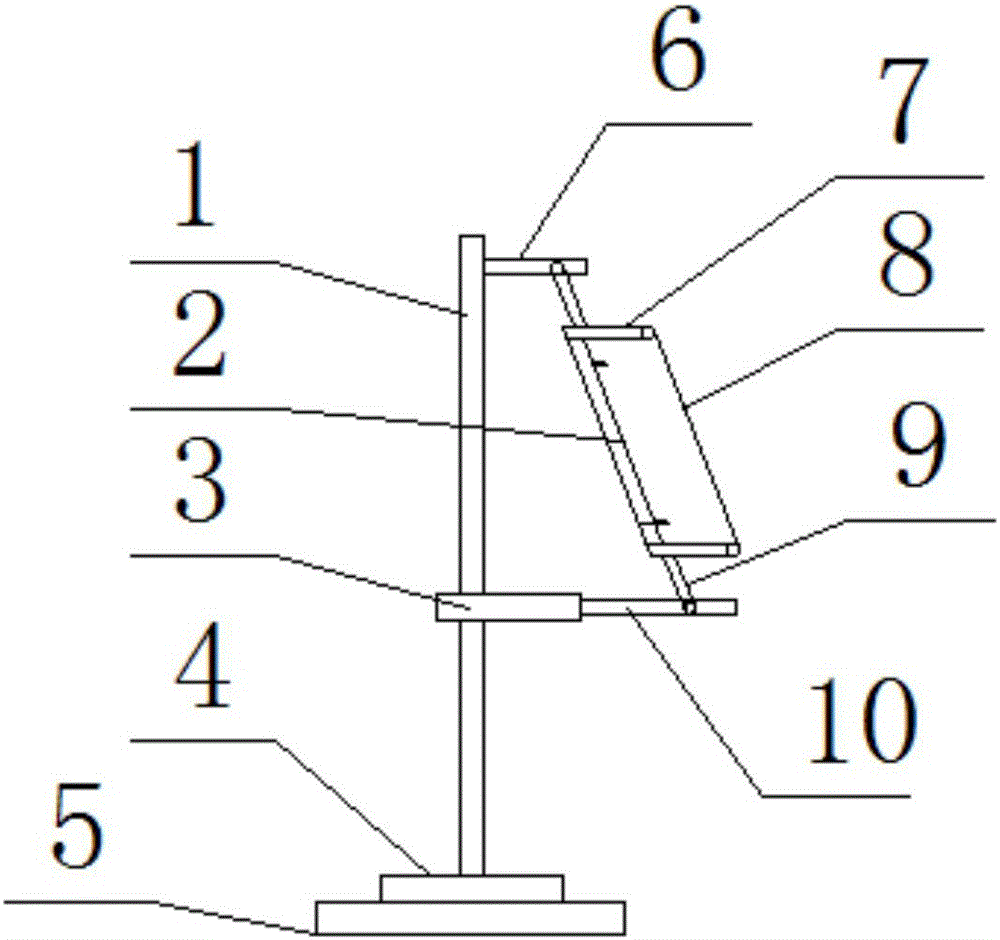

圖2為本實用新型整體結構主視圖；

圖3為本實用新型局部結構側視圖；

圖4為本實用新型局部結構示意圖；

圖5為本實用新型風扇陣列示意圖；

圖中：1、立柱，2、電池安裝板，3、伸縮筒，4、旋轉基座，5、底座，6、滑動杆，7、支撐板，8、遮陽層，9、斜支撐，10、伸縮杆，11、滑槽，12、風扇。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-5，一種可調式全方位太陽電池室外測試系統，包括立柱1、電池安裝板2、伸縮筒3、旋轉基座4、底座5、滑動杆6、支撐板7、遮陽層8、斜支撐9、伸縮杆10、滑槽11和風扇12；所述底座5上側活動安裝有旋轉基座4，且所述旋轉基座4內部設置有電機，所述旋轉基座4的上側固定安裝有立柱1，所述立柱1的上部一側設置有滑槽11，所述滑動杆6通過滑槽11與立柱1滑動連接，且所述滑動杆6可根據伸縮杆10的伸縮長度在滑槽11內上下滑動，所述立柱1的中下部設置有固定的伸縮筒3，所述伸縮筒3內安裝有伸縮杆10，且所述伸縮筒3可在內部氣壓的作用下調節伸縮杆10的伸縮長度；所述斜支撐9的一端安裝在滑動杆6外端，所述斜支撐9的另一端安裝在伸縮杆10外端，且所述斜支撐9與滑動杆6及伸縮杆10連接處均設置有轉軸；所述斜支撐9穿過電池安裝板2，且所述電池安裝板2上側設置有太陽電池固定件，所述電池安裝板2的上下兩側均設置有支撐板7，所述支撐板7上設置有遮陽層8，且所述遮陽層8可調節透光強度，所述電池安裝板2的內部陣列設置有風扇12，且所述風扇12可選擇開關個數及風力強度。

作為本實用新型的一種技術優化方案：所述伸縮筒3可在內部氣壓的作用下調節伸縮杆10的伸縮長度；所述旋轉基座4內部設置有電；所述滑動杆6可根據伸縮杆10的伸縮長度在滑槽11內上下滑動；所述電池安裝板2上側設置有太陽電池固定；所述斜支撐9與滑動杆6及伸縮杆10連接處均設置有轉軸；所述風扇12陣列安裝在電池安裝板2內部，且所述風扇12可選擇開關個數及風力強度。

本實用新型在使用時，首先將待測試的太陽電池安裝在電池安裝板，並使用電池固定件將太陽電池固定；其次測試系統內部電力設備會檢測光照方向，並由電機控制旋轉基座旋轉，同時伸縮筒會在內部氣壓的作用下調節伸縮杆的伸縮長度，滑動杆跟隨伸縮杆的伸縮在滑槽內上下滑動；然後人為的調節遮陽層的透光強度，以及選擇風扇的開關個數和風力強度；最後將完成測試的可使用太陽電池分開存儲。

對於本領域技術人員而言，顯然本實用新型不限於上述示範性實施例的細節，而且在不背離本實用新型的精神或基本特徵的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限制性的，本實用新型的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但並非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
