一種多功能螺絲刀的製作方法

2023-10-30 23:33:02

本發明屬於用於緊固、連接、拆卸或夾持的工具技術領域，尤其涉及一種多功能螺絲刀。

背景技術：

現在的電工工具裡驗電筆、螺絲刀都是單一存在的；而且，在電工工作時，無法及時發現由於他人操作或環境變化，而造成工作前已確定的帶電危險點及確定的沒電安全點的改變，這樣就會增大電工工作時的觸電機率。並且，在電工現場工作時，尤其是在對立面設備用螺絲刀進行工作時，容易產生燈下黑。

另外，目前人們使用的試電筆體積較大，在很多情況下都不方便人們攜帶，致使人們在急需使用試電筆的情況下不能及時找到試電筆；且功能單一，不能給人們的生活帶來很多便利。

技術實現要素：

本發明就是針對上述問題，提供一種攜帶方便、使用方便的多功能螺絲刀。

為實現上述目的，本發明採用如下技術方案，本發明包括一字螺絲刀頭、旋轉連接機構、發光器件、觸摸片、切換開關、外殼、試電筆電路板、按鍵開關、電池以及LED燈，其結構要點發光器件、觸摸片、按鍵開關安裝在外殼的側面，旋轉連接機構安裝在外殼的前端，LED燈安裝在外殼的後端，發光器件、觸摸片與試電筆電路板連接，一字螺絲刀頭通過旋轉連接機構固定並與試電筆電路板連接，LED燈通過按鍵開關與電池連接；所述發光器件由綠色發光二極體和紅色發光二極體組成。

所述試電筆電路板上設有測試及感應電路，測試及感應電路由測試功能電路和感應功能電路構成，測試功能電路和感應功能電路之間設有所述切換開關；測試功能電路由電阻R1、電阻R2、三極體T1、三極體T2，綠色發光二極體組成，輸入端點A接一字螺絲刀頭，電阻R1的一端接地，另一端接輸入端點A；電阻R2的一端接輸入端點A，另一端點與切換開關的觸點s2相連，通過切換開關使觸點s2與觸點b2相連通，三極體T1的基極與切換開關的觸點b2相連，三極體T1的集電極與綠色發光二極體的陽極相連接，三極體T1的發射極與三極體T2的基極相連接，三極體T2的集電極與綠色發光二極體的陰極相連接，綠色發光二極體的陽極經觸點b1通過切換開關使觸點bl與觸點s1相連接，觸點s1及端點B與電源正極相連接。

感應功能電路由感應信號放大整形電路和感應功能閃爍驅動電路組成，感應信號放大整形電路由電阻R1、電阻R2、電阻R3、電阻R4、集成電路塊IC1，集成電路塊IC2、電容C1、二極體D1組成，切換開關的觸點s2與觸點a2相連，集成電路塊IC1，集成電路塊IC2、電阻R3、二極體D1、電容Cl串聯，電阻R4與電阻R3和二極體D1並聯，電容C1的另一端與地相連，由集成電路塊IC1、集成電路塊IC2組成信號放大電路，二極體D1、電容Cl組成信號整形電路；感應功能閃爍驅動電路由二極體D2、電阻R5、電阻R6、電容C2、集成電路塊IC3、集成電路塊IC4組成振蕩器和三極體T3去驅動使紅色發光二極體閃爍，二極體D2的陰極與二極體D1的陰極相連接，二極體D2的陽極、集成電路塊IC3、集成電路塊IC4、電阻R7、三極體T3的基極、三極體T3的集電極、電阻R8、紅色發光二極體的陰極、觸點a1相串聯，電阻R5的一端與二極體D2的陽極相連接，電阻R5的另一端與電阻R6、電容C2相連接，電阻R6與集成電路塊IC3和電阻R5並聯，電容C2與集成電路塊IC4和電阻R6並聯，三極體T3的發射極接地，觸點a1通過切換開關使觸點a1與觸點s1相連通，觸點a1通過切換開關的觸點s1與電源正極相連接。

作為一種優選方案，本發明所述旋轉連接機構包括固定組件及轉動組件，該固定組件包括固定件及定位片，該定位片固定在該固定件上，該定位片設置有第一定位件，該固定件周緣設置有第一限位件；該轉動組件能夠轉動地設置在該固定組件上，該轉動組件包括轉動件及轉動軸，該轉動軸固定在該轉動件上，該轉動軸能夠轉動地穿設該固定件及該定位片；該轉動件包括主體及第二限位件，該第二限位件設置在該主體的周緣，該第二限位件與該第一限位件配合連接將該固定組件安裝在該轉動組件上；該主體設置有第二定位件，該第二定位件與該第一定位件配合連接而定位該固定組件與該轉動組件的轉動角度；所述轉動軸與所述一字螺絲刀頭相連，所述固定件與所述外殼相連。

作為另一種優選方案，本發明所述固定件包括結合端及安裝端，該結合端與該安裝端位於該固定件相背的兩側，該結合端開設有凹槽，該定位片放置在該凹槽中，該凹槽內壁的周緣設置有第一防轉件，該定位片外周緣設置有第二防轉件，該第二防轉件與該第一防轉件配合連接。

本發明有益效果。

本發明使用時，若使用螺絲刀功能，則可將一字螺絲刀頭旋出，使用後將刀頭旋入。若使用測電筆功能，則將刀頭旋出，使刀頭接觸被測物體，使用者用手觸碰觸摸片。

本發明測試及感應電路由測試功能電路和感應功能電路構成，由切換開關實現測試功能電路和感應功能電路的切換。當切換到測試功能時，可直接測試交流電源的相線和零錢，並可判斷導線、燈絲、開關、電感線圈、連接器件、插接件、小型變壓器等器件的通斷，還可測量晶體二極體和三極體的單向導電性。當切換到感應功能電路時，可在非接觸情況下感應出電源插座，電源線及其它電器是否通有電源等，如感應埋在牆內或穿在PVC塑料管內的電線是否通電，以及可在不剝開絕緣層的情況下，判斷導線是火線還是零線。

本發明若使用照明功能，則按下按鍵開關，LED燈發光。

附圖說明

下面結合附圖和具體實施方式對本發明做進一步說明。本發明保護範圍不僅局限於以下內容的表述。

圖1是本發明結構示意圖。

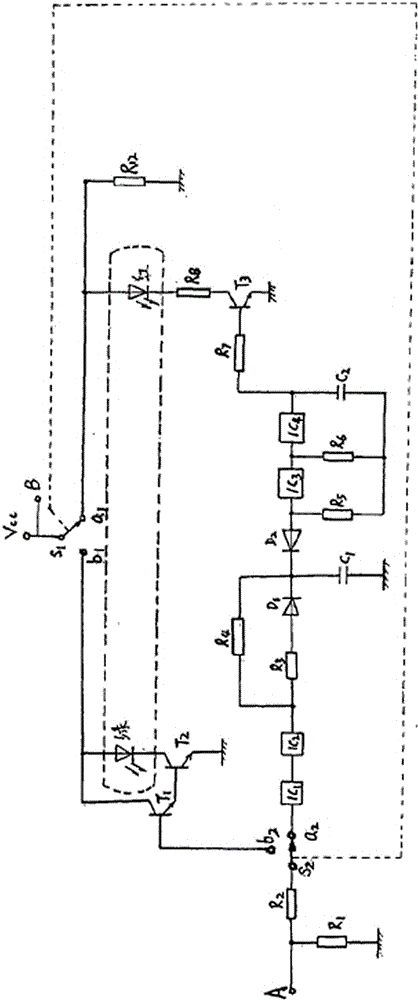

圖2是本發明試電筆電路板電路原理圖。

圖3是本發明旋轉連接機構示意圖。

圖中，1為一字螺絲刀頭、2為定位片、3為旋轉連接機構、4為發光器件、5為觸摸片、6為切換開關、7為外殼、8為試電筆電路板、9為按鍵開關、10為電池、11為LED燈、12為第一限位件、13為第二定位件、14為轉動組件、15為轉動軸、16為結合端、17為安裝端。

具體實施方式

如圖所示，本發明包括一字螺絲刀頭1、旋轉連接機構3、發光器件4、觸摸片5、切換開關6、外殼7、試電筆電路板8、按鍵開關9、電池10以及LED燈11，發光器件4、觸摸片5、按鍵開關9安裝在外殼7的側面，旋轉連接機構3安裝在外殼7的前端，LED燈11安裝在外殼7的後端，發光器件4、觸摸片5與試電筆電路板8連接，一字螺絲刀頭1通過旋轉連接機構3固定並與試電筆電路板8連接，LED燈11通過按鍵開關9與電池10連接；所述發光器件4由綠色發光二極體和紅色發光二極體組成。

所述試電筆電路板8上設有測試及感應電路，測試及感應電路由測試功能電路和感應功能電路構成，測試功能電路和感應功能電路之間設有所述切換開關6；測試功能電路由電阻R1、電阻R2、三極體T1、三極體T2，綠色發光二極體組成，輸入端點A接一字螺絲刀頭1，電阻R1的一端接地，另一端接輸入端點A；電阻R2的一端接輸入端點A，另一端點與切換開關6的觸點s2相連，通過切換開關6使觸點s2與觸點b2相連通，三極體T1的基極與切換開關6的觸點b2相連，三極體T1的集電極與綠色發光二極體的陽極相連接，三極體T1的發射極與三極體T2的基極相連接，三極體T2的集電極與綠色發光二極體的陰極相連接，綠色發光二極體的陽極經觸點b1通過切換開關6使觸點bl與觸點s1相連接，觸點s1及端點B與電源正極相連接。

感應功能電路由感應信號放大整形電路和感應功能閃爍驅動電路組成，感應信號放大整形電路由電阻R1、電阻R2、電阻R3、電阻R4、集成電路塊IC1，集成電路塊IC2、電容C1、二極體D1組成，切換開關6的觸點s2與觸點a2相連，集成電路塊IC1，集成電路塊IC2、電阻R3、二極體D1、電容Cl串聯，電阻R4與電阻R3和二極體D1並聯，電容C1的另一端與地相連，由集成電路塊IC1、集成電路塊IC2組成信號放大電路，二極體D1、電容Cl組成信號整形電路；感應功能閃爍驅動電路由二極體D2、電阻R5、電阻R6、電容C2、集成電路塊IC3、集成電路塊IC4組成振蕩器和三極體T3去驅動使紅色發光二極體閃爍，二極體D2的陰極與二極體D1的陰極相連接，二極體D2的陽極、集成電路塊IC3、集成電路塊IC4、電阻R7、三極體T3的基極、三極體T3的集電極、電阻R8、紅色發光二極體的陰極、觸點a1相串聯，電阻R5的一端與二極體D2的陽極相連接，電阻R5的另一端與電阻R6、電容C2相連接，電阻R6與集成電路塊IC3和電阻R5並聯，電容C2與集成電路塊IC4和電阻R6並聯，三極體T3的發射極接地，觸點a1通過切換開關6使觸點a1與觸點s1相連通，觸點a1通過切換開關6的觸點s1與電源正極相連接。

對於測試功能電路：當端點A檢測物體帶正電荷時，三極體T1的基極感電位不斷升高，從而使三極體T1導通，綠色發光二極體發光。

對於感應功能電路：切換開關6使觸點s1與觸點a1相連，觸點s2與觸點a2相連，構成電子感應功能電路。可用一隻手接觸一字螺絲刀頭1，另一隻手手指觸及觸摸片5，無綠光亮，為感應狀態。

所述集成電路塊IC1、集成電路塊IC2、集成電路塊IC3、集成電路塊IC4可採用TL74HG14D晶片。

所述旋轉連接機構3包括固定組件及轉動組件14，該固定組件包括固定件及定位片2，該定位片2固定在該固定件上，該定位片2設置有第一定位件，該固定件周緣設置有第一限位件12；該轉動組件14能夠轉動地設置在該固定組件上，該轉動組件14包括轉動件及轉動軸15，該轉動軸15固定在該轉動件上，該轉動軸15能夠轉動地穿設該固定件及該定位片2；該轉動件包括主體及第二限位件，該第二限位件設置在該主體的周緣，該第二限位件與該第一限位件12配合連接將該固定組件安裝在該轉動組件14上；該主體設置有第二定位件13，該第二定位件13與該第一定位件配合連接而定位該固定組件與該轉動組件14的轉動角度；所述轉動軸15與所述一字螺絲刀頭1相連，所述固定件與所述外殼7相連。本發明旋轉連接機構3體積小、裝配簡單、成本低。

所述固定件包括結合端16及安裝端17，該結合端16與該安裝端17位於該固定件相背的兩側，該結合端16開設有凹槽，該定位片2放置在該凹槽中，該凹槽內壁的周緣設置有第一防轉件，該定位片2外周緣設置有第二防轉件，該第二防轉件與該第一防轉件配合連接。通過安裝端17便於與外殼7固定。設置第一防轉件和第二防轉件，可防止定位片2與固定件之間的相對旋轉。

可以理解的是，以上關於本發明的具體描述，僅用於說明本發明而並非受限於本發明實施例所描述的技術方案，本領域的普通技術人員應當理解，仍然可以對本發明進行修改或等同替換，以達到相同的技術效果；只要滿足使用需要，都在本發明的保護範圍之內。
