摺疊下一個時代 摺疊屏手機技術解析與猜想
2025-04-18 09:02:28

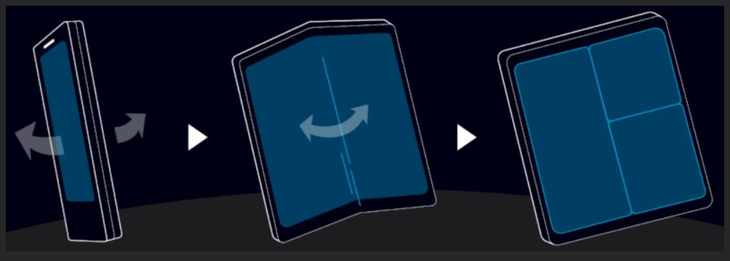

近期三星在開發者大會上正式向外界展示了其研發的可摺疊屏幕原型機。這部原型機採用小屏幕加摺疊屏設計，合起狀態能使用小屏幕實現常規手機的的正常操作，而完全展開則可以獲得一塊7.3英寸的大屏幕。三星在大會上宣布準備在未來幾個月做好量產工作，並於2019年正式將摺疊屏手機推向市場。那麼這篇文章將初步對目前的摺疊屏手機技術進行解析和提出幾點猜想。
▼ 摺疊屏的概念的由來
摺疊屏手機重點在於這塊可摺疊的屏幕，想要實現這一點就需要顯示屏擁有柔韌性。早在多年前人們就曾幻想過未來手機/智能設備的形態。人們想要更小的尺寸的同時獲得更大的顯示面積，按理說這種兩全的想法並不可能實現。
從主流廠商都還在使用LCD屏幕時就明確了一個方向，就是要做「全面屏」。在儘可能最大化顯示面積的同時縮窄四周邊框，正如大家所看到的，現在的手機幾乎已經實現了「全面屏」這一概念。
正常形態下想要在機身尺寸不變的情況下，再想增大屏幕面積顯然是不可能的，那麼就需要另尋他法。摺疊屏概念開始初步成型，在摺疊狀態下機身尺寸足以塞入口袋，展開的狀態下等於原摺疊尺寸兩倍的面積。
▼ 摺疊屏的實現方法
這一概念在主流使用LCD屏幕時是不可能實現的，而摺疊屏手機則是通過OLED屏幕才得以實現，這裡就需要詳細闡述LCD與OLED的差異了。
― 屏幕的選擇和應用：
LCD和OLED在發光原理和結構特性都有非常大的不同。
LCD：
想實現發光則主要依靠背光層，就是圖上Back-light部分，由光珠組成，用來發出白 光。想要實現色彩的顯示就需要再加上一層有顏色的薄膜，為了真正的控制其顯示的顏色就需要增加一個液晶層，也就是圖上的Liquid crystal層，通過改變電壓來控制光照的強度，白光再通過時就會折射出不同顏色和強度的光，由無數的彩色RGB像素經過不同光線照射從而呈現出畫面。
簡單來說就是在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制杆狀水晶分子改變方向，將光線折射出來產生畫面。

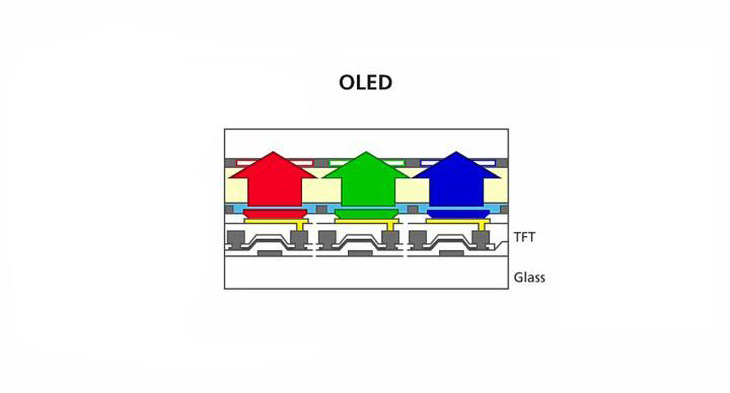

OLED：
而OLED則要簡單得多，他不需要背光層和液晶層，因為每個RGB像素都可以自發光，與LCD相比之下就要薄很多。
顯示差異：
而在顯示上觀察最直接的方法就是顯示黑色，LCD是將光線照射到色彩像素上，所以黑色也相當於照到混合的灰白像素之上，實際顯示的畫面就會感覺灰濛濛的。而OLED顯示黑色只需直接關閉黑色部分的像素點，一氣呵成呈現最完美的黑色，從根本上避免了LCD顯示器顯示黑色導致屏幕四周漏光的問題。

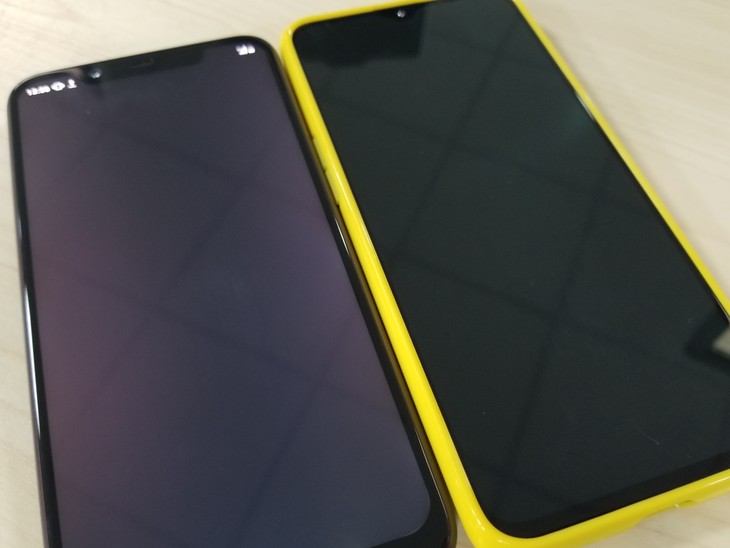

左：LCD 右：OLED
特性差異：

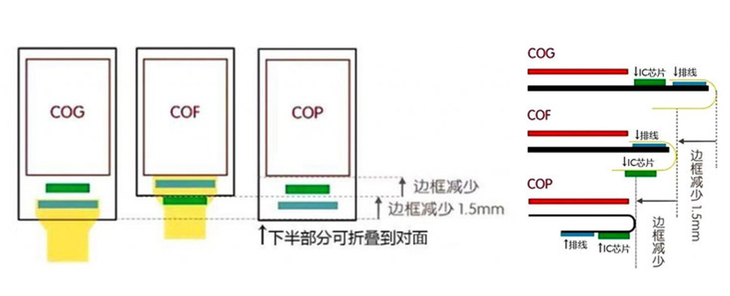

同時由於LCD有背光層和液晶層的關係，厚度要比OLED厚很多，還導致不能大幅彎曲，而OLED則可以大幅彎曲，甚至是像紙一樣圈起來。雖然現在LCD面板有了最新的COB封裝工藝，可以極大縮窄四周邊框。但OLED得力於柔性材質的優勢，在封裝技術上就可以使用COP封裝工藝，背板不再使用玻璃，而變為的柔性材質可使其晶片部分直接向後翻折，從而達到極致的窄邊框，同時並為實現摺疊屏手機提供了必要的條件。
OLED從最初服務於僅有兩邊有弧度的曲面屏，到現在的COP封裝工藝，再到即將完全發揮其柔性特性的摺疊屏手機。可以說OLED的潛能正在一步一步被挖掘。
― 機身彎曲的實現方法：

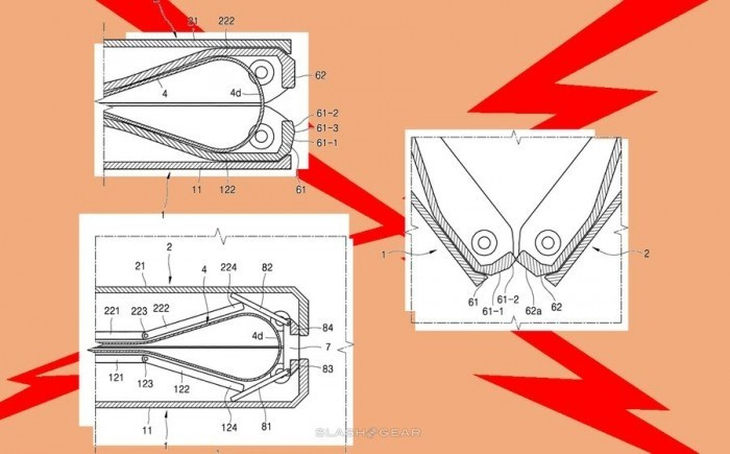

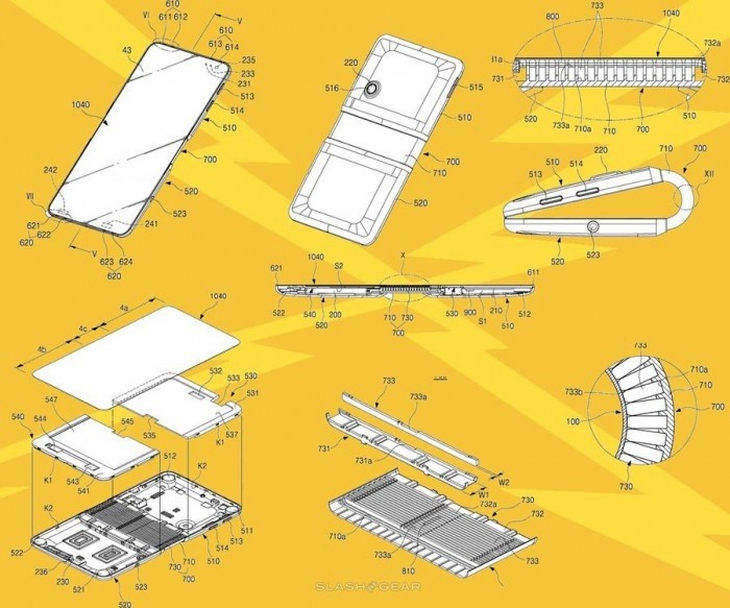

三星在2017年8月份就已提交了摺疊設計專利。第一種設計專利為了實現摺疊後機身平整，而增大了OLED屏幕彎曲程度，屏幕在轉軸處內部形成了一個大圓弧形，保護屏幕不被過度彎曲而受損。

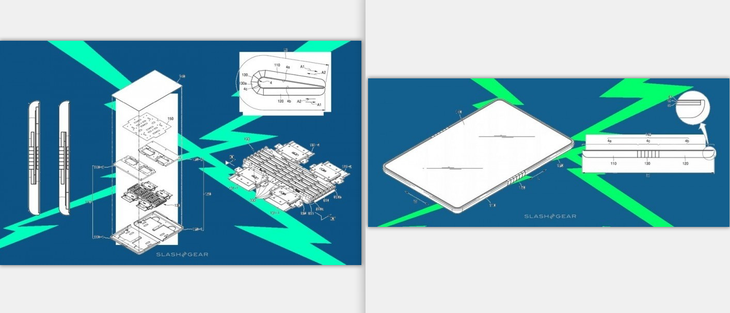

而後面的專利比較像微軟Surface Book上的鉸鏈，摺疊後鉸鏈處寬度要高於其他部位，摺疊處的空隙也比較大。
▼ 硬體實現後UI的改變
三星在開發者大會除了展示了摺疊屏樣機之外，還發布了適配於摺疊屏手機的One UI。
One UI 拋開複雜的條框設計，在設計上大量減少了在細節上的裝飾，圖標更為扁平化，呈現信息的方式更加簡潔明了。為了方便用戶閱讀，項目窗口採用了不同顏色的「焦點塊」設計，系統會根據提醒類型呈現出不同的焦點塊顏色。比如：未接來電是橙色塊、鬧鐘是紫色塊、日曆提醒是藍色塊等等。
基於Android 9.0打造的One UI，三星表示它經歷了重新設計，以適應單手操作。三星正在重新設計幾乎所有的APP，讓所有需要手指點擊的UI元素集中到屏幕底部，方便用戶點按。

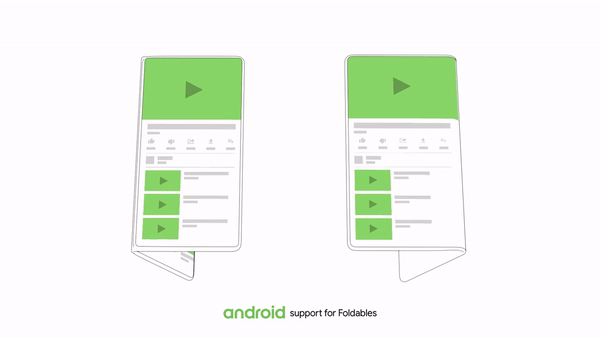

基於摺疊屏做出的考慮，多任務運行下多窗口體驗更加流暢。手機展開後，大屏幕最多支持同時打開三個應用窗口，因屏幕增大分屏體驗相比現在的手機要好非常多。
▼ 摺疊屏技術目前的發展
― 柔性屏概念產品

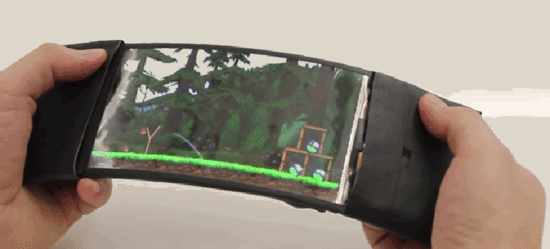

在2016年一個由加拿大女王大學人類媒體實驗室創建的項目，他們使用一塊720p解析度LGDisplay OLED顯示屏加裝了彎曲傳感器和觸覺反饋器，做成了一個可以依靠彎曲屏幕實現交互的「手機」。
彎曲屏幕就可以實現為書籍閱讀類App翻頁
通過彎曲操作玩《憤怒的小鳥》
這雖然不算是「摺疊」手機，但充分體現了OLED顯示屏幕極大的發展空間。
― 發布的第一款產品

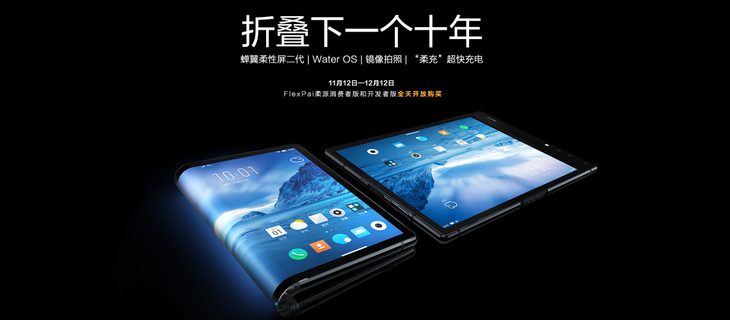

在10月31日下午柔宇科技在北京國家會議中心舉辦的2018全休新品發布會，發布了全球首款可摺疊柔性屏手機FlexPai。擁有一塊7.8英寸顯示屏，可向外翻折實現摺疊。支持0-180°的摺疊，官方稱使用次數超過20萬次。這款產品目前只是發布與現場展示，我們還未拿到真實的產品，技術成熟度還無從考量。
▼ 最新消息

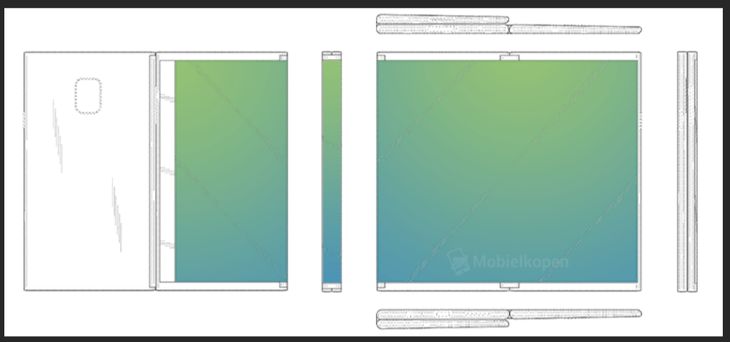

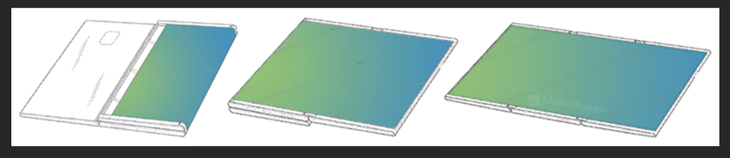

今天得到了三星最新專利消息，使用了一面完整屏幕，而沒有開發者大會上展示機的那塊小屏幕。背部標出了攝像頭區域在一面屏幕的後面，布局與三星旗艦機大體相同。

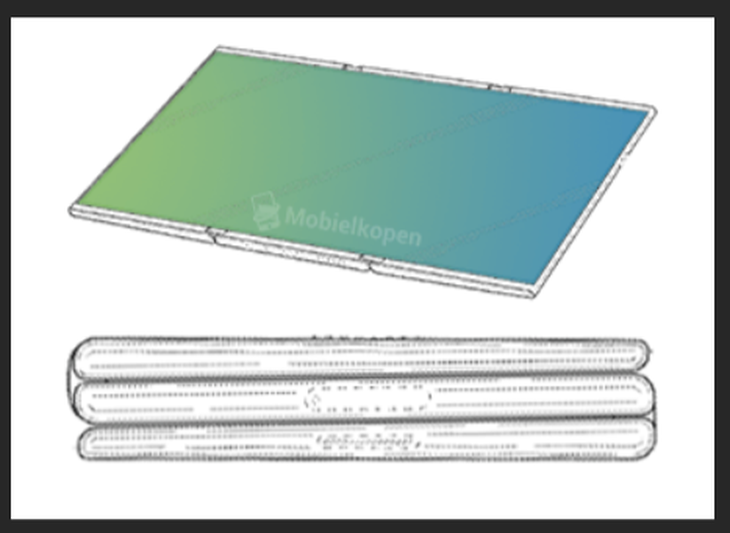

整體由三塊組成，可分別展開任意一側或三面全部展開形成一面大屏幕。
全部展開屏幕非常具有衝擊力，而全部摺疊的狀態底部觀察呈現「S」形，底部可以看到類似充電口或是SIM卡槽的預留形狀，厚度問題非常引人關注，這種設計也只能放在背包裡攜帶了。
▼ 總結 / 對摺疊屏手機的猜想

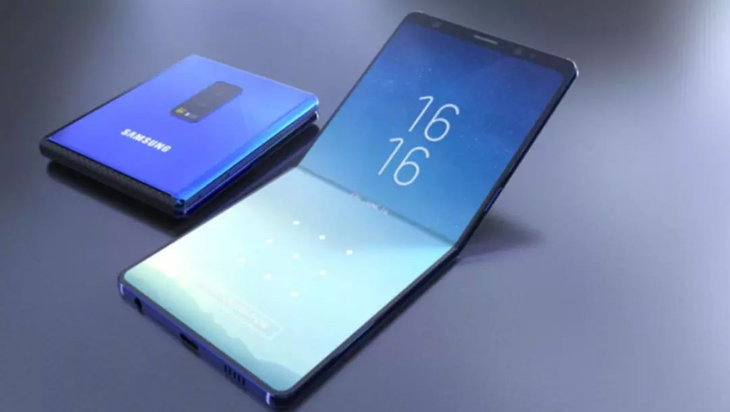

目前摺疊屏手機這個概念已經提上日程，三星的正式量產機很可能在2019年上半年與我們見面。比手機擁有更大的屏幕，但稍有犧牲手機的便攜性，是為了代替手機或平板嗎？還是兩者之間的混合產品，三星究竟會怎樣定位這款產品我們還不得而知。
就三星展示的展示機和上面的專利圖來看，柔性屏幕的摺疊方法和機身結構都已實現，同時也推出了為符合摺疊屏手機操作邏輯的One UI。目前唯一的問題可能就是厚度，像手機大多都可以控制在8mm以內，最近的幾款滑蓋屏結構的手機也在8.5mm以內。假設厚度單層控制在7.5mm左右，在摺疊後機身之間沒有縫隙的情況下，兩層結構厚度接近15mm，如果是三層結構那那就達到了22.5mm，放在兜裡還是很厚重的。
在人們不斷追求大屏體驗的趨勢下，摺疊屏手機無疑是下一個發展方向。而在真正的第一代量產產品出來之後，還要經歷像智能機發展至今這種技術迭代和供應鏈技術更新。當然，不會像功能機發展到智能機那樣漫長。但也需要一步一步將摺疊屏手機做薄，或某一重大時刻商用新型電池技術，這都是發展的關鍵。相信摺疊屏手機會成為下一個歷史轉折方向。
