道路施工用方便架設的拱形振搗裝置的製作方法
2024-04-14 23:41:05
1.本實用新型涉及一種道路施工振搗技術，具體為道路施工用方便架設的拱形振搗裝置，屬於拱形振搗裝置技術領域。
背景技術：
2.施工過程中採用混凝土拌和機拌和好的混凝土澆築構件時，必須排除其中氣泡，進行搗固，使混凝土密實結合，消除混凝土的蜂窩麻面等現象，以提高其強度，保證混凝土構件的質量。上述對混凝土消除氣泡、進行搗固的過程即為混凝土振搗，混凝土拌和物進行振動搗實的工序，振搗裝置可用於道路施工的振搗工作，提高道路施工中的混凝土的強度。
3.傳統的城市道路施工的振搗裝置在使用過程中，振搗裝置架設不便，振搗裝置不能很好的橫跨道路的寬度兩端進行移動振搗，使得振搗裝置順延道路移動振搗不便，不利於道路施工的混凝土振搗工作，現有的振搗裝置在進行振搗通過撞擊產生震動，易對振搗板造成損壞。
技術實現要素：
4.(一)解決的技術問題
5.本實用新型的目的就在於為了解決上述問題而提供道路施工用方便架設的拱形振搗裝置，以解決現有技術中振搗裝置架設不便，振搗裝置不能很好的橫跨道路的寬度兩端進行移動振搗，使得振搗裝置順延道路移動振搗不便，不利於道路施工的混凝土振搗工作，現有的振搗裝置在進行振搗通過撞擊產生震動，易對振搗板造成損壞的問題。
6.(二)技術方案
7.為實現以上目的，本實用新型通過以下技術方案予以實現：道路施工用方便架設的拱形振搗裝置，包括拱形架，所述拱形架兩端底部均固定連接有安裝板，所述安裝板底部設有萬向輪，兩個所述萬向輪與安裝板之間設有調節組件，所述拱形架底部固定連接有連接板，所述連接板一側設有轉動盤，所述轉動盤一側固定連接有限位軸，所述轉動盤一側設有拉動板，所述限位軸貫穿拉動板並與拉動板轉動連接，所述拉動板一端轉動連接有往復板，所述往復板外側設有限位板並與限位板滑動連接，所述往復板底部安裝有振搗板。
8.優選的，所述限位板包括第一支板，所述第一支板頂部兩側均固定連接有支杆，兩個所述支杆均與轉動盤固定連接，有利於通過第一支板對往復板進行限位，使往復板進行上下往復移動。
9.優選的，所述轉動盤另一側固定連接有轉杆，所述轉杆貫穿連接板並與連接板轉動連接，所述連接板外側固定連接驅動電機，所述驅動電機輸出軸與轉杆固定連。
10.優選的，所述振搗板頂部固定連接有連接框，所述往復板與連接框相適配，所述往復板與連接框通過螺栓固定連接，有利於更換根據需要更換不同尺寸的振搗板。
11.優選的，所述調節組件包括螺紋杆，所述螺紋杆貫穿安裝板並與安裝板螺紋連接，所述螺紋杆底部轉動連接有轉動板，所述轉動板與安裝板之間設有第一伸縮杆，所述第一
伸縮杆兩端分別與安裝板和轉動板固定連接，所述轉動板活動連接於萬向輪底部，便於操作人員拉動拱形架進行移動。
12.優選的，所述第一支板底部固定連接有兩個第二伸縮杆，所述第二伸縮杆底部固定連接有緩衝板，所述第二伸縮杆外側套設有彈簧，有利於對振搗板上升進行減震並推動振搗板下降，使其增強振搗效果。
13.優選的，所述安裝板頂部兩側均固定連接有扶手，兩個所述扶手相對設置，便於操作施工人員對拱形架進行移動。
14.本實用新型提供了道路施工用方便架設的拱形振搗裝置，其具備的有益效果如下：
15.1、該道路施工用方便架設的拱形振搗裝置，通過第一支板與往復板滑動連接，第一支板對往復板進行限位，從而使往復板在拉動板的拉動下進行往復上下擺動，在往復板底部設有振搗板，由於在振搗板頂部固定連接有連接框，通過螺栓貫穿往復板和連接框，從而對振搗板進行固定安裝，當往復板進行往復移動時，使振搗板對道路混凝土進行反覆的上下振搗，使混凝土原料混合均勻搗實，提高道路強度，操作人員通過握住扶手不斷移動，從而對混凝土進行搗實。
16.2、該道路施工用方便架設的拱形振搗裝置，由於地面高度不同，操作人員可以通過轉動螺紋杆，使螺紋杆底部轉動連接的轉動板，在第一伸縮杆固定連接下進行移動，從而調節安裝板的高度，進而使拱形架高度調節，使振搗板與混凝土的接觸高度不同。
附圖說明

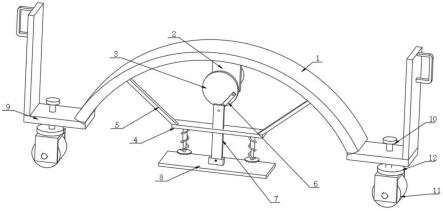

17.圖1為本實用新型的整體結構示意圖；
18.圖2為本實用新型的轉杆結構示意圖；
19.圖3為本實用新型轉動盤結構示意圖；
20.圖4為本實用新型振搗板結構示意圖。
21.圖中：1、拱形架；2、連接板；3、轉動盤；4、第一支板；5、支杆；6、拉動板；7、往復板；8、振搗板；9、安裝板；10、螺紋杆；11、萬向輪；12、轉動板；13、第一伸縮杆；14、轉杆；15、驅動電機；16、緩衝板；17、第二伸縮杆；18、彈簧；19、扶手；21、限位軸；22、連接框。
具體實施方式
22.本實用新型實施例提供道路施工用方便架設的拱形振搗裝置。
23.請參閱圖1、圖2、圖3和圖4，包括拱形架1，拱形架1兩端底部均固定連接有安裝板9，安裝板9底部設有萬向輪11，兩個萬向輪11與安裝板9之間設有調節組件，拱形架1底部固定連接有連接板2，連接板2一側設有轉動盤3，轉動盤3一側固定連接有限位軸21，轉動盤3一側設有拉動板6，限位軸21貫穿拉動板6並與拉動板6轉動連接，拉動板6一端轉動連接有往復板7，往復板7外側設有限位板並與限位板滑動連接，往復板7底部安裝有振搗板8。
24.限位板包括第一支板4，第一支板4頂部兩側均固定連接有支杆5，兩個支杆5均與轉動盤3固定連接，有利於通過第一支板4對往復板7進行限位，使往復板7進行上下往復移動。轉動盤3另一側固定連接有轉杆14，轉杆14貫穿連接板2並與連接板2轉動連接，連接板2外側固定連接驅動電機15，驅動電機15輸出軸與轉杆14固定連，振搗板8頂部固定連接有連
接框22，往復板7與連接框22相適配，往復板7與連接框22通過螺栓固定連接，有利於更換根據需要更換不同尺寸的振搗板8，安裝板9頂部兩側均固定連接有扶手19，兩個扶手19相對設置，便於操作施工人員對拱形架1進行移動。
25.具體的，通過將拱形架1移動至混凝土構築的道路上方，使道路設置於兩個扶手19之間，將拉動板6設置於混凝土上方，通過啟動驅動電機15，使驅動電機15輸出軸帶動固定連接的轉杆14進行轉動，當轉杆14轉動帶動轉動盤3進行轉動，當轉動盤3轉動帶動轉動盤3外側固定連接的限位軸21轉動，通過限位軸21拉動拉動板6進行擺動，由於拉動板6一端轉動連接有往復板7，通過第一支板4與往復板7滑動連接，第一支板4對往復板7進行限位，從而使往復板7在拉動板6的拉動下進行往復上下擺動，在往復板7底部設有振搗板8，由於在振搗板8頂部固定連接有連接框22，通過螺栓貫穿往復板7和連接框22，從而對振搗板8進行固定安裝，當往復板7進行往復移動時，使振搗板8對道路混凝土進行反覆的上下振搗，使混凝土原料混合均勻搗實，提高道路強度，操作人員通過握住扶手19不斷移動，從而對混凝土進行搗實。
26.請再次參閱圖1和圖2，調節組件包括螺紋杆10，螺紋杆10貫穿安裝板9並與安裝板9螺紋連接，螺紋杆10底部轉動連接有轉動板12，轉動板12與安裝板9之間設有第一伸縮杆13，第一伸縮杆13兩端分別與安裝板9和轉動板12固定連接，轉動板12活動連接於萬向輪11底部，便於操作人員拉動拱形架1進行移動，
27.具體的，由於地面高度不同，操作人員可以通過轉動螺紋杆10，使螺紋杆10底部轉動連接的轉動板12，在第一伸縮杆13固定連接下進行移動，從而調節安裝板9的高度，進而使拱形架1高度調節，使振搗板8與混凝土的接觸高度不同。
28.請再次參閱圖1、圖2、圖3和圖4，第一支板4底部固定連接有兩個第二伸縮杆17，第二伸縮杆17底部固定連接有緩衝板16，第二伸縮杆17外側套設有彈簧18，有利於對振搗板8上升進行減震並推動振搗板8下降，使其增強振搗效果。
29.具體的，同時在第一支板4底部固定連接有第二伸縮杆17，在第二伸縮杆17底部固定連接有緩衝板16，通過第二伸縮杆17外側套設的彈簧18，對緩衝板16進行緩衝，當振搗板8向上移動時，與拉動板6接觸，通過彈簧18推動振搗板8向下，提高下振搗的力量。
30.以上顯示和描述了本實用新型的基本原理和主要特徵和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和範圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型範圍內。本實用新型要求保護範圍由所附的權利要求書及其等效物界定。
