一種綠化苗木病蟲害防治系統的製作方法
2024-04-16 09:03:05
1.本實用新型涉及病蟲害防治技術領域，具體為一種綠化苗木病蟲害防治系統。
背景技術：
2.是為了減輕或防止病原微生物和害蟲危害作物或人畜，而人為地採取某些手段，一般可以分為採用殺蟲劑等化學物質進行的化學防治和利用光或射線等物理能或建造障壁的物理防治，病蟲害的防治措施分為農業防治、物理防治、化學防治以及生物防治措施，常規生產中多採用化學防治措施，打農藥是常用的方法。
3.傳統的病蟲害防治大多是使用殺蟲劑進行病蟲害防治，需要定期噴灑殺蟲劑，一般都需要人工噴灑，現在市面上還少有針對這種情況進行改進的方案，為此，本實用新型提出一種新型的解決方案。
技術實現要素：
4.本實用新型的目的在於提供一種綠化苗木病蟲害防治系統，以解決上述背景技術中提出的問題。
5.為實現上述目的，本實用新型提供如下技術方案：一種綠化苗木病蟲害防治系統，包括移動框架，所述移動框架中部開設有矩形槽，矩形槽兩端內壁之間固定連接有兩個橫杆，兩個橫杆表面設置有收卷裝置，收卷裝置包括有滑塊，滑塊一側固定連接有匚形板，匚形板一側設置有噴液裝置，其中，移動框架一端設置有固定架，固定架頂部設置有儲料桶。
6.優選的，所述滑塊中部開設有槽口，槽口兩側之間轉動連接有滾輪，滑塊一側固定連接有第一電機。第一電機輸出端固定連接於滾輪一端，其中，滾輪活動連接於其中一個橫杆表面。
7.優選的，所述匚形板一側轉動連接有收卷輥，收卷輥的其中一個側盤為齒盤，移動框架一側底部均固定連接有齒牙道，齒盤與齒牙道嚙合連接。
8.優選的，所述噴液裝置包括一個轉動連接於匚形板一側的支杆，支杆頂部固定連接有橫管，橫管表面固定連接有多個與橫管內部相連通的噴流管，其中，匚形板內側固定連接有第二電機，第二電機輸出端固定連接於支杆旋轉軸一端。
9.優選的，所述滑塊一側固定連接有固定杆，固定杆另一端固定連接有固定板，其中，收卷輥一側轉動連接於固定板一側，固定杆中部固定連接有限位杆，限位杆底端固定連接有套環。
10.優選的，所述儲料桶底部設置有泵機，泵機輸出端固定連接有軟管，軟管表面穿過套環且纏繞於收卷輥表面，軟管另一端固定連接於橫管一端。
11.與現有技術相比，本實用新型的有益效果是：
12.該綠化苗木病蟲害防治系統通過移動框架、收卷裝置和噴液裝置等的設置，該裝置能夠定期進行自動化的殺蟲劑噴灑，不需要人工進行操作，比較方便和自動化，能夠在一定程度上解放人工勞動力，並且通過該系統的設置，能夠適應樹苗生產周期，在樹苗一定的
生長周期內均可以使用，使用方便的同時，使得該系統的適應性也比較強。
13.同時，該綠化苗木病蟲害防治系統使用較為方便，只需要將移動框架插入地下即可將該系統設備固定並進行使用，過程簡單並且也便於重複利用，在該系統的設置下，減少了較多的人工成本支出，整體程度上減少成本消耗。
附圖說明

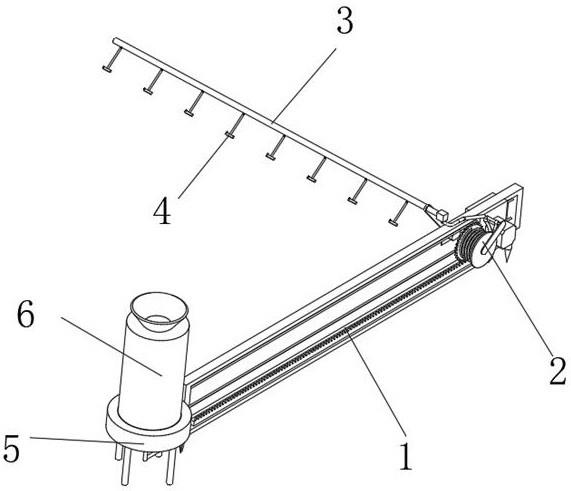

14.圖1為本實用新型的整體結構示意圖；
15.圖2為本實用新型的立體結構示意圖；
16.圖3為本實用新型的收卷裝置結構示意圖；
17.圖4為本實用新型的左軸側結構示意圖；
18.圖5為本實用新型的圖4中b的放大結構示意圖。
19.圖中：1、移動框架；2、收卷裝置；3、橫管；4、噴流管；5、固定架；6、儲料桶；7、齒牙道；8、收卷輥；9、固定板；10、限位杆；11、第一電機；12、滾輪；13、滑塊；14、齒盤；15、匚形板；16、第二電機；17、支杆。
具體實施方式
20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
21.需要說明的是，在本實用新型的描述中，術語「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，並不是指示或暗示所指的裝置或元件所必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
22.此外，應當理解，為了便於描述，附圖中所示出的各個部件的尺寸並不按照實際的比例關係繪製，例如某些層的厚度或寬度可以相對於其他層有所誇大。
23.應注意的是，相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義或說明，則在隨後的附圖的說明中將不需要再對其進行進一步的具體討論和描述。
24.如圖1-5所示，本實用新型提供一種技術方案：一種綠化苗木病蟲害防治系統，包括移動框架1，移動框架1中部開設有矩形槽，矩形槽兩端內壁之間固定連接有兩個橫杆，兩個橫杆表面設置有收卷裝置2，收卷裝置2包括有滑塊13，滑塊13一側固定連接有匚形板15，匚形板15一側設置有噴液裝置，其中，移動框架1一端設置有固定架5，固定架5頂部設置有儲料桶6，該裝置能夠定期進行自動化的殺蟲劑噴灑，不需要人工進行操作，比較方便和自動化，能夠在一定程度上解放人工勞動力。
25.為保證該實施例的順利實施，需要知道的是，滑塊13中部開設有槽口，槽口兩側之間轉動連接有滾輪12，滑塊13一側固定連接有第一電機11。第一電機11輸出端固定連接於滾輪12一端，其中，滾輪12活動連接於其中一個橫杆表面，該裝置用於帶動收卷裝置2進行
移動，第一電機11為步進電機，步進電機不僅具有優秀的起停和反轉相應，並且沒有電刷，結構相較於其他電機更加簡單，成本更低，使用步進電機不僅具有優秀的控制，該能夠節約成本，通過第一電機11驅動滾輪12旋轉，使其能夠以其中一個橫杆為路徑進行移動，帶動收卷裝置2移動，實現大面積的噴灑作業。
26.其中，關於該方案需要了解的是，匚形板15一側轉動連接有收卷輥8，收卷輥8的其中一個側盤為齒盤14，移動框架1一側底部均固定連接有齒牙道7，齒盤14與齒牙道7嚙合連接，該裝置用於軟管收放，避免軟管產生各種纏繞以及被人踩踏造成破裂的情況，在收卷裝置2位於初始端時，軟管經過收卷輥8表面，當收卷裝置2向另一端移動時，在齒盤14和齒牙道7的嚙合下，收卷輥8會逐漸將軟管進行收卷，以保證收卷裝置2的移動，與橫管3相連接的部分放開軟管，以此在來回移動過程中能夠保持對軟管的限位，避免軟管坍落，在地面各種纏繞的情況發生。
27.為保證該實施例為最佳實施例，需要知道的是，噴液裝置包括一個轉動連接於匚形板15一側的支杆17，支杆17頂部固定連接有橫管3，橫管3表面固定連接有多個與橫管3內部相連通的噴流管4，其中，匚形板15內側固定連接有第二電機16，第二電機16輸出端固定連接於支杆17旋轉軸一端，通過第二電機16帶動支杆17進行旋轉，可以調整支杆17距離地面的高度，在該結構的設置下，能夠適應樹苗生產周期，在樹苗一定的生長周期內均可以使用，使用方便的同時，使得該系統的適應性也比較強。
28.其中，滑塊13一側固定連接有固定杆，固定杆另一端固定連接有固定板9，其中，收卷輥8一側轉動連接於固定板9一側，固定杆中部固定連接有限位杆10，限位杆10底端固定連接有套環，通過套環對軟管進行限位。
29.更進一步的，儲料桶6底部設置有泵機，泵機輸出端固定連接有軟管，軟管表面穿過套環且纏繞於收卷輥8表面，軟管另一端固定連接於橫管3一端，通過泵機將除蟲劑引入軟管中並增加軟管內部壓力，將除蟲劑噴出。
30.儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
