專用於換擋拉線支架側端面和前端面的磨邊機的製作方法

2023-12-11 13:00:57

本實用新型涉及汽車配件技術領域，特別是涉及一種專用於換擋拉線支架側端面和前端面的磨邊機。

背景技術：

換擋拉線是汽車傳動系統的重要組成部分，用於將駕駛室內的換擋操作機構與發動機艙中變速器上的換擋機構相連，將換擋器總成的操縱傳遞到變速器換擋撥叉，以實現駕駛者對變速器換擋機構的遠程操控，從而控制汽車行駛中速度的變化，達到安全而迅速的行駛目的。由於車身內部件的布置較為集中，拉線容易和其它部件發生幹涉，造成不必要的磨損，長時間的磨損極易使拉線失效，大大妨礙了車輛的正常行駛，甚至成為安全隱患，對車內駕駛員和乘員的生命安全造成威脅。

為了保證拉線的正常使用，在拉線的走向布置時需要使用支架對拉線進行固定。如圖1、圖2、圖3所示，本申請中的拉線支架由第一結構件和第二結構件構成，第二結構件的兩側彎邊分別與第一結構件的兩側側邊槽相連接，然後，通過在其連接處進行注膠的方式，使其連接結實。然而，採用這種方式，容易在如圖3所示的上端面、前端面以及側端面形成毛邊，妨礙產品的應用，為了將上端面的毛邊清除掉，所以，本申請提供了一種專用於換擋拉線支架側端面和前端面的磨邊機。

技術實現要素：

本實用新型的目的提供一種專用於換擋拉線支架側端面和前端面的磨邊機，以清除掉換擋拉線支架的側端面和前端面的毛邊，從而滿足客戶的應用。

為實現本實用新型的目的，本實用新型提供了一種專用於換擋拉線支架側端面和前端面的磨邊機，包括機架、鏈條、鏈條驅動電機以及摩擦電機，所述摩擦電機與鋼絲輪驅動連接，摩擦電機包括水平毛邊摩擦驅動電機和豎向毛邊摩擦驅動電機，所述鏈條通過機架前後兩端滑動連接的導向軸和傳動輪與機架相連接，所述傳動輪通過設置在機架上的鏈條驅動電機驅動旋轉，帶動鏈條旋轉，在機架的上端面、鏈條的兩側分別水平設置有一個水平毛邊摩擦驅動電機，兩個水平毛邊摩擦驅動電機位置相對，相配合使用，在水平毛邊摩擦驅動電機的左側方的一側設置有一個豎向毛邊摩擦驅動電機，在該豎向毛邊摩擦驅動電機左側方的相對一側設置有另一個豎向毛邊摩擦驅動電機，所述鏈條上固定連接有用於固定待加工的換擋拉線支架的夾具，所述夾具包括連接柱、右限位盤、左限位盤，所述連接柱用於連接左限位盤和右限位盤，右限位盤、左限位盤的下端與鏈條固定連接，所述待加工的換擋拉線支架的卡槽卡在連接柱上。

其中，還包括壓杆以及壓杆支架，所述壓杆設置在與摩擦電機位置相對應的鏈條的上方的中間位置，壓杆的兩端分別通過設置在機架上端面上的壓杆支架固定連接。

其中，所述機架上設置有可開合的蓋體，所述蓋體的一端下部與所述機架鉸接，其設置於所述毛邊摩擦驅動電機的上方。

其中，鏈條的兩側設置有支撐片，支撐片與機架上端面滑動連接，用於支撐鏈條在一個平面上，防止鏈條下沉。。

與現有技術相比，本實用新型的有益效果為，使用的時候，鏈條驅動電機驅動旋轉，帶動鏈條旋轉，放置有工件的夾具設置在鏈條上，經過鋼絲輪後，鋼絲輪將其側端面以及前端面的毛邊清除掉，滿足用戶的使用需求，便於在產業上推廣和應用。

附圖說明

圖1所示為本申請中換擋拉線支架第一結構件的結構示意圖；

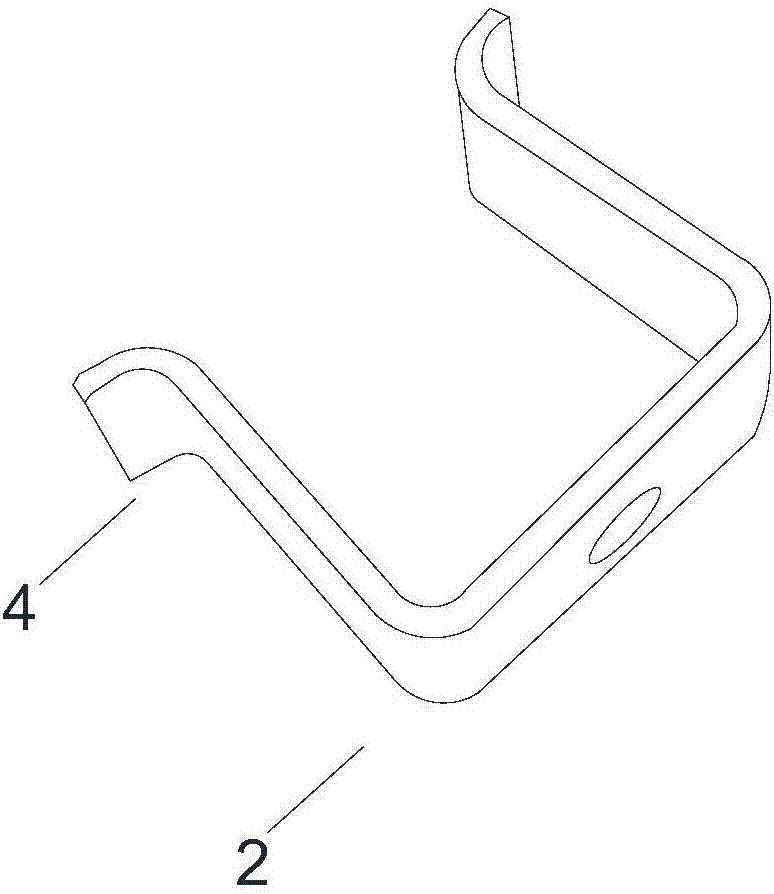

圖2所示為本申請中換擋拉線支架第二結構件的結構示意圖；

圖3所示為本申請中換擋拉線支架的結構示意圖；

圖4所示為本申請磨邊機的結構第一示意圖；

圖5所示為本申請磨邊機的結構第二示意圖；

圖6所示為本申請磨邊機夾具的結構示意圖；

圖中，1-卡槽，2-第二結構件，3-側邊槽，4-彎邊，5-第一結構件，6-上端面，7-側端面，8-後端面，9-機架，10-鏈條，11-導向軸，12-蓋體，13-鏈條驅動電機，14-傳動輪，15-水平毛邊摩擦驅動電機，16-鋼絲輪，17-夾具， 18-支撐片，19-豎向毛邊摩擦驅動電機，20-壓杆，21-壓杆支架，171-連接柱， 172-右限位盤，173-左限位盤。

具體實施方式

以下結合附圖和具體實施例對本實用新型作進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，並不用於限定本實用新型。

應當說明的是，本申請中所述的「連接」和用於表達「連接」的詞語，如「相連接」、「相連」等，既包括某一部件與另一部件直接連接，也包括某一部件通過其他部件與另一部件相連接。

需要注意的是，這裡所使用的術語僅是為了描述具體實施方式，而非意圖限制根據本申請的示例性實施方式。如在這裡所使用的，除非上下文另外明確指出，否則單數形式也意圖包括複數形式，此外，還應當理解的是，當在本說明書中使用屬於「包含」和/或「包括」時，其指明存在特徵、步驟、操作、部件或者模塊、組件和/或它們的組合。

需要說明的是，本申請的說明書和權利要求書及上述附圖中的術語「第一」、「第二」等是用於區別類似的對象，而不必用於描述特定的順序或先後次序。應該理解這樣使用的數據在適當情況下可以互換，以便這裡描述的本申請的實施方式例如能夠以除了在這裡圖示或描述的那些以外的順序實施。此外，術語「包括」和「具有」以及他們的任何變形，意圖在於覆蓋不排他的包含，例如，包含了一系列步驟或單元的過程、方法、系統、產品或設備不必限於清楚地列出的那些步驟或單元，而是可包括沒有清楚地列出的或對於這些過程、方法、產品或設備固有的其它步驟或單元。

需要說明的是，在不衝突的情況下，本申請中的實施例及實施例中的特徵可以相互組合。

如圖4-6所示，本實用新型提供了一種專用於換擋拉線支架側端面和前端面的磨邊機，包括機架、鏈條、鏈條驅動電機以及摩擦電機，所述摩擦電機與鋼絲輪驅動連接，摩擦電機包括水平毛邊摩擦驅動電機和豎向毛邊摩擦驅動電機，所述鏈條通過機架前後兩端滑動連接的導向軸和傳動輪與機架相連接，所述傳動輪通過設置在機架上的鏈條驅動電機驅動旋轉，帶動鏈條旋轉，在機架的上端面、鏈條的兩側分別水平設置有一個水平毛邊摩擦驅動電機，兩個水平毛邊摩擦驅動電機位置相對，相配合使用，在水平毛邊摩擦驅動電機的左側方的一側設置有一個豎向毛邊摩擦驅動電機，在該豎向毛邊摩擦驅動電機左側方的相對一側設置有另一個豎向毛邊摩擦驅動電機，所述鏈條上固定連接有用於固定待加工的換擋拉線支架的夾具，所述夾具包括連接柱、右限位盤、左限位盤，所述連接柱用於連接左限位盤和右限位盤，右限位盤、左限位盤的下端與鏈條固定連接，所述待加工的換擋拉線支架的卡槽卡在連接柱上。

其中，還包括壓杆以及壓杆支架，所述壓杆設置在與摩擦電機位置相對應的鏈條的上方的中間位置，壓杆的兩端分別通過設置在機架上端面上的壓杆支架固定連接。設置壓杆機構，防止加工件脫落，使其固定的更穩固。

其中，所述機架上設置有可開合的蓋體，所述蓋體的一端下部與所述機架鉸接，其設置於所述毛邊摩擦驅動電機的上方。加工的時候，將蓋體蓋合起來，防止毛邊飛濺，弄髒工作環境和對人身安全造成影響。

其中，鏈條的兩側設置有支撐片，支撐片與機架上端面滑動連接，用於支撐鏈條在一個平面上，防止鏈條下沉，從而影響摩擦效果。

以上所述僅是本實用新型的優選實施方式，應當指出的是，對於本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護範圍。
