缺陷檢測方法和裝置與流程
2023-12-02 17:36:52 1
1.本發明涉及缺陷檢測技術領域，具體涉及一種缺陷檢測方法和一種缺陷檢測裝置。
背景技術：
2.相關技術中，在對待檢測工件進行缺陷檢測時，存在缺陷過殺的情況，從而耗費大量時間和顯存，並且成本較高。
技術實現要素：
3.本發明為解決上述技術問題，提供了一種缺陷檢測方法，通過對光學面進行定位，以實現僅對光學面進行缺陷檢測，從而有效地解決了非光學面缺陷過殺的情況，並且，在對光學面進行缺陷檢測後判斷缺陷是否為規格外缺陷，從而有效地避免出現疑似缺陷過殺的情況，進而大大較低了耗費的時間和顯存，成本較低。
4.本發明採用的技術方案如下：一種缺陷檢測方法，包括以下步驟：對待檢測工件進行拍攝以獲取第一檢測圖像；對所述第一檢測圖像中的光學面進行分割以獲取所述光學面的二值化圖像；獲取所述二值化圖像的邊緣點，並計算所述邊緣點的外接矩形；根據所述外接矩形分別從所述二值化圖像和所述第一檢測圖像中截取出第一roi圖像和第二roi圖像，並根據所述第一roi圖像和所述第二roi圖像獲取第二檢測圖像；採用缺陷檢測模型對所述第二檢測圖像進行缺陷檢測以獲取所述第二檢測圖像中存在的缺陷集；判斷所述缺陷集中各目標缺陷是否為規格外缺陷，並根據判斷結果輸出相應的第一缺陷列表和第二缺陷列表。
5.在本發明的一個實施例中，對所述第一檢測圖像中的光學面進行分割以獲取所述光學面的二值化圖像，包括：採用ostu算法將所述光學面從所述第一檢測圖像中分割出來以獲取所述二值化圖像。
6.在本發明的一個實施例中，判斷所述缺陷集中各目標缺陷是否為規格外缺陷包括：以第i個目標缺陷中心點為中心，以第一預設像素值為直徑在所述第二檢測圖像上截取第一目標缺陷圖像，其中，i為大於或等於1且小於或等於所述缺陷集中目標缺陷總數的正整數；將所述第一目標缺陷圖像輸入二分類網絡以獲取所述第i個目標缺陷為真實缺陷的得分；判斷所述得分是否小於或等於預設得分；如果所述得分小於或等於所述預設得分，則判斷所述第i個目標缺陷為所述規格外缺陷，並將所述第i個目標缺陷存儲在所述第一缺陷列表中。
7.在本發明的一個實施例中，判斷所述缺陷集中各目標缺陷是否為規格外缺陷還包括：如果所述得分大於所述預設得分，則根據所述第i個目標缺陷的尺寸獲取第一尺寸；以所述第i個目標缺陷中心點為中心，根據所述第一尺寸在所述第二檢測圖像上截取第二目標缺陷圖像；將所述第二目標缺陷圖像輸入分割網絡以獲取第三目標缺陷圖像，並根據所述第三目標缺陷圖像計算所述第i個目標缺陷的缺陷面積；判斷所述缺陷面積是否小於或
等於預設面積；如果所述缺陷面積小於或等於所述預設面積，則判斷所述第i個目標缺陷為所述規格外缺陷，並將所述第i個目標缺陷存儲在所述第一缺陷列表中；如果所述缺陷面積大於所述預設面積，則判斷所述第i個目標缺陷為所述真實缺陷，並將所述第i個目標缺陷存儲在所述第二缺陷列表中。
8.在本發明的一個實施例中，所述缺陷檢測方法，還包括：採用密度算法計算所述第一缺陷列表中目標規則外缺陷在單位面積內的缺陷數量；判斷所述缺陷數量是否大於或等於預設數量；如果所述缺陷數量大於或等於所述預設數量，則輸出所述第一缺陷列表和所述第二缺陷列表；如果所述缺陷數量小於所述預設數量，則清除所述第一缺陷列表中所述目標規則外缺陷以獲取第三缺陷列表，並輸出所述第三缺陷列表和所述第二缺陷列表。
9.一種缺陷檢測裝置，包括：第一獲取模塊，所述第一獲取模塊用於對待檢測工件進行拍攝以獲取第一檢測圖像；第二獲取模塊，所述第二獲取模塊用於對所述第一檢測圖像中的光學面進行分割以獲取所述光學面的二值化圖像；計算模塊，所述計算模塊用於獲取所述二值化圖像的邊緣點，並計算所述邊緣點的外接矩形；第三獲取模塊，所述第三獲取模塊用於根據所述外接矩形分別從所述二值化圖像和所述第一檢測圖像中截取出第一roi圖像和第二roi圖像，並根據所述第一roi圖像和所述第二roi圖像獲取第二檢測圖像；第四獲取模塊，所述第四獲取模塊用於採用缺陷檢測模型對所述第二檢測圖像進行缺陷檢測以獲取所述第二檢測圖像中存在的缺陷集；判斷模塊，所述判斷模塊用於判斷所述缺陷集中各目標缺陷是否為規格外缺陷，並根據判斷結果輸出相應的第一缺陷列表和第二缺陷列表。
10.在本發明的一個實施例中，所述第二獲取模塊具體用於：採用ostu算法將所述光學面從所述第一檢測圖像中分割出來以獲取所述二值化圖像。
11.在本發明的一個實施例中，所述判斷模塊具體用於：以第i個目標缺陷中心點為中心，以第一預設像素值為直徑在所述第二檢測圖像上截取第一目標缺陷圖像，其中，i為大於或等於1且小於或等於所述缺陷集中目標缺陷總數的正整數；將所述第一目標缺陷圖像輸入二分類網絡以獲取所述第i個目標缺陷為真實缺陷的得分；判斷所述得分是否小於或等於預設得分；如果所述得分小於或等於所述預設得分，則判斷所述第i個目標缺陷為所述規格外缺陷，並將所述第i個目標缺陷存儲在所述第一缺陷列表中。
12.在本發明的一個實施例中，所述判斷模塊具體還用於：如果所述得分大於所述預設得分，則根據所述第i個目標缺陷的尺寸獲取第一尺寸；以所述第i個目標缺陷中心點為中心，根據所述第一尺寸在所述第二檢測圖像上截取第二目標缺陷圖像；將所述第二目標缺陷圖像輸入分割網絡以獲取第三目標缺陷圖像，並根據所述第三目標缺陷圖像計算所述第i個目標缺陷的缺陷面積；判斷所述缺陷面積是否小於或等於預設面積；如果所述缺陷面積小於或等於所述預設面積，則判斷所述第i個目標缺陷為所述規格外缺陷，並將所述第i個目標缺陷存儲在所述第一缺陷列表中；如果所述缺陷面積大於所述預設面積，則判斷所述第i個目標缺陷為所述真實缺陷，並將所述第i個目標缺陷存儲在所述第二缺陷列表中。
13.在本發明的一個實施例中，所述判斷模塊具體還用於：採用密度算法計算所述第一缺陷列表中目標規則外缺陷在單位面積內的缺陷數量；判斷所述缺陷數量是否大於或等於預設數量；如果所述缺陷數量大於或等於所述預設數量，則輸出所述第一缺陷列表和所述第二缺陷列表；如果所述缺陷數量小於所述預設數量，則清除所述第一缺陷列表中所述目標規則外缺陷以獲取第三缺陷列表，並輸出所述第三缺陷列表和所述第二缺陷列表。
14.本發明的有益效果：本發明通過對光學面進行定位，以實現僅對光學面進行缺陷檢測，從而有效地解決了非光學面缺陷過殺的情況，並且，在對光學面進行缺陷檢測後判斷缺陷是否為規格外缺陷，從而有效地避免出現疑似缺陷過殺的情況，進而大大較低了耗費的時間和顯存，成本較低。
附圖說明
15.圖1為本發明實施例的缺陷檢測方法的流程圖；圖2為本發明實施例的缺陷檢測裝置的方框示意圖。
具體實施方式
16.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。

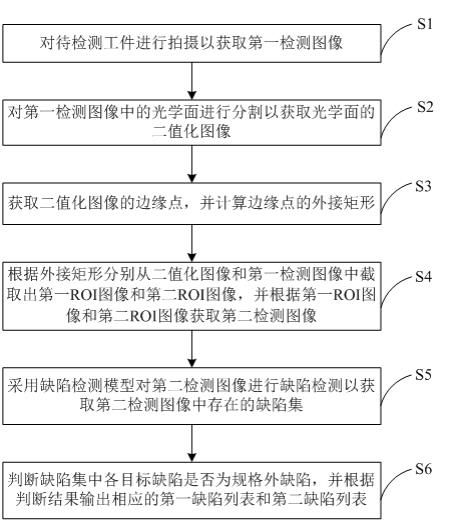

17.圖1是根據本發明實施例的缺陷檢測方法的流程圖。
18.如圖1所示，本發明實施例的缺陷檢測方法可包括以下步驟：s1，對待檢測工件進行拍攝以獲取第一檢測圖像。
19.其中，可通過拍攝設備（例如，工業相機）對待檢測工件進行拍攝以獲取相應的檢測圖像，即第一檢測圖像。
20.s2，對第一檢測圖像中的光學面進行分割以獲取光學面的二值化圖像。
21.在本發明的一個實施例中，可採用ostu（最大類間方差法）算法將光學面從第一檢測圖像中分割出來以獲取二值化圖像。具體地，可設置像素閾值，從第一檢測圖像中分割出像素值大於像素閾值的點，以獲取光學面的二值化圖像。
22.s3，獲取二值化圖像的邊緣點，並計算邊緣點的外接矩形。
23.其中，可採用傳統視覺獲取二值化圖像的邊緣點，並計算邊緣點坐標，以根據邊緣點坐標獲取邊緣點的外接矩形。
24.s4，根據外接矩形分別從二值化圖像和第一檢測圖像中截取出第一roi圖像和第二roi圖像，並根據第一roi圖像和第二roi圖像獲取第二檢測圖像。
25.具體地，在獲取邊緣點的外接矩形後，可以外接矩形作為roi（region of interest，感興趣區域）區域，在二值化圖像上截取第一roi圖像，並在第一檢測圖像上截取第二roi圖像。然而，將第一roi圖像和第二roi圖像進行相與運算，以獲取第二檢測圖像，其中第二檢測圖像中僅含有光學面。
26.s5，採用缺陷檢測模型對第二檢測圖像進行缺陷檢測以獲取第二檢測圖像中存在的缺陷集。
27.具體而言，可直接調用預先訓練好的缺陷檢測模型對第二檢測圖像進行缺陷檢測，以獲取第二檢測圖像中的目標缺陷，並由第二檢測圖像中的所有目標缺陷組成缺陷集。其中，缺陷檢測模型可為現有技術中的模型，例如，可為yolo-v5、yolo-v7、yolox、nanodet、picodet、cascademask-rcnn模型。
28.s6，判斷缺陷集中各目標缺陷是否為規格外缺陷，並根據判斷結果輸出相應的第一缺陷列表和第二缺陷列表。
29.在本發明的一個實施例中，可先根據各目標缺陷的得分判斷各目標缺陷是否為規格外缺陷。
30.具體而言，針對缺陷集中的第i個目標缺陷，可先以第i個目標缺陷中心點為中心，以第一預設像素值（例如，224像素值）為直徑在第二檢測圖像上截取第一目標缺陷圖像。其中，i為大於或等於1且小於或等於缺陷集中目標缺陷總數的正整數。然後，將第一目標缺陷圖像輸入二分類網絡以獲取第i個目標缺陷為真實缺陷的得分，其中，二分類網絡為預先訓練好的網絡，可直接調用，二分類網絡為現有技術中的網絡，例如，可為resnet、densenet、mobilenet、shufflenet等網絡。判斷得分是否小於或等於預設得分（例如，0.5），如果得分小於或等於預設得分，則判斷第i個目標缺陷為規格外缺陷，並將第i個目標缺陷存儲在第一缺陷列表中。
31.進一步而言，如果得分大於預設得分，則根據第i個目標缺陷的缺陷面積在進一步判斷。
32.具體地，如果得分大於預設得分，則根據第i個目標缺陷的尺寸獲取第一尺寸。其中，可在第i個目標缺陷的寬和高上分別加32個像素，以獲取新的尺寸，即第一尺寸。然後，以第i個目標缺陷中心點為中心，根據第一尺寸在第二檢測圖像上截取第二目標缺陷圖像，並第二目標缺陷圖像輸入分割網絡以獲取第三目標缺陷圖像，以及根據第三目標缺陷圖像計算第i個目標缺陷的缺陷面積。其中，分割網絡為預先訓練好的網絡，可直接調用，分割網絡為現有技術中的網絡，例如，可為fcn（fully convolutional networks，全卷積網絡）、unet、dfanet、bisenetv2、fast-scnn等網絡。判斷缺陷面積是否小於或等於預設面積，如果缺陷面積小於或等於預設面積，則判斷第i個目標缺陷為規格外缺陷，並將第i個目標缺陷存儲在第一缺陷列表中；如果缺陷面積大於預設面積，則判斷第i個目標缺陷為真實缺陷，並將第i個目標缺陷存儲在第二缺陷列表中。
33.需要說明的是，第一缺陷列表中可能存在缺陷數量較少的情況，在進行缺陷檢測時，該類型的缺陷無需輸出結果，因此，在獲取第一缺陷列表後，還可根據第一缺陷列表中目標規則外缺陷的缺陷密度對規格外缺陷做進一步判斷。
34.具體而言，在本發明的一個實施例中，可採用密度算法計算第一缺陷列表中目標規則外缺陷在單位面積內的缺陷數量，並判斷缺陷數量是否大於或等於預設數量。其中，如果缺陷數量大於或等於預設數量，則輸出第一缺陷列表和第二缺陷列表；如果缺陷數量小於預設數量，則清除第一缺陷列表中目標規則外缺陷以獲取第三缺陷列表，並輸出第三缺陷列表和第二缺陷列表。
35.由此，本發明通過傳統視覺精確的獲得圖片的光學面，減少非光學面，從而減少顯存消耗，提升推理速度，減少非光學面過殺，並且，通過單獨的加入分類網，從而在減少疑似缺陷過殺的同時，儘可能保證模型的recall（召回率）；通過傳統視覺計算缺陷面積和缺陷密度數量，判斷規格外缺陷。在保證相同的檢出率的同時，降低了整個項目的過檢率，從而更加節省工廠成本 。
36.綜上所述，根據本發明實施例的缺陷檢測方法，對待檢測工件進行拍攝以獲取第一檢測圖像，並對第一檢測圖像中的光學面進行分割以獲取光學面的二值化圖像，以及獲
取二值化圖像的邊緣點，並計算邊緣點的外接矩形，以及根據外接矩形獲取二值化圖像的邊緣點，並計算邊緣點的外接矩形第二檢測圖像，以及採用缺陷檢測模型對第二檢測圖像進行缺陷檢測以獲取第二檢測圖像中存在的缺陷集，並判斷缺陷集中各目標缺陷是否為規格外缺陷，以及根據判斷結果輸出相應的第一缺陷列表和第二缺陷列表。由此，通過對光學面進行定位，以實現僅對光學面進行缺陷檢測，從而有效地解決了非光學面缺陷過殺的情況，並且，在對光學面進行缺陷檢測後判斷缺陷是否為規格外缺陷，從而有效地避免出現疑似缺陷過殺的情況，進而大大較低了耗費的時間和顯存，成本較低。
37.對應上述實施例，本發明還提出了一種缺陷檢測裝置。
38.如圖2所示，本發明實施例的缺陷檢測裝置可包括：第一獲取模塊100、第二獲取模塊200、計算模塊300、第三獲取模塊400、第四獲取模塊500和判斷模塊600。
39.其中，第一獲取模塊100用於對待檢測工件進行拍攝以獲取第一檢測圖像；第二獲取模塊200用於對第一檢測圖像中的光學面進行分割以獲取光學面的二值化圖像；計算模塊300用於獲取二值化圖像的邊緣點，並計算邊緣點的外接矩形；第三獲取模塊400用於根據外接矩形分別從二值化圖像和第一檢測圖像中截取出第一roi圖像和第二roi圖像，並根據第一roi圖像和第二roi圖像獲取第二檢測圖像；第四獲取模塊500用於採用缺陷檢測模型對第二檢測圖像進行缺陷檢測以獲取第二檢測圖像中存在的缺陷集；判斷模塊600用於判斷缺陷集中各目標缺陷是否為規格外缺陷，並根據判斷結果輸出相應的第一缺陷列表和第二缺陷列表。
40.根據本發明的一個實施例，第二獲取模塊200具體用於：採用ostu算法將光學面從第一檢測圖像中分割出來以獲取二值化圖像。
41.根據本發明的一個實施例，判斷模塊600具體用於：以第i個目標缺陷中心點為中心，以第一預設像素值為直徑在第二檢測圖像上截取第一目標缺陷圖像，其中，i為大於或等於1且小於或等於缺陷集中目標缺陷總數的正整數；將第一目標缺陷圖像輸入二分類網絡以獲取第i個目標缺陷為真實缺陷的得分；判斷得分是否小於或等於預設得分；如果得分小於或等於預設得分，則判斷第i個目標缺陷為規格外缺陷，並將第i個目標缺陷存儲在第一缺陷列表中。
42.根據本發明的一個實施例，判斷模塊600具體還用於：如果得分大於預設得分，則根據第i個目標缺陷的尺寸獲取第一尺寸；以第i個目標缺陷中心點為中心，根據第一尺寸在第二檢測圖像上截取第二目標缺陷圖像；將第二目標缺陷圖像輸入分割網絡以獲取第三目標缺陷圖像，並根據第三目標缺陷圖像計算第i個目標缺陷的缺陷面積；判斷缺陷面積是否小於或等於預設面積；如果缺陷面積小於或等於預設面積，則判斷第i個目標缺陷為規格外缺陷，並將第i個目標缺陷存儲在第一缺陷列表中；如果缺陷面積大於預設面積，則判斷第i個目標缺陷為真實缺陷，並將第i個目標缺陷存儲在第二缺陷列表中。
43.根據本發明的一個實施例，判斷模塊600具體還用於：採用密度算法計算第一缺陷列表中目標規則外缺陷在單位面積內的缺陷數量；判斷缺陷數量是否大於或等於預設數量；如果缺陷數量大於或等於預設數量，則輸出第一缺陷列表和第二缺陷列表；如果缺陷數量小於預設數量，則清除第一缺陷列表中目標規則外缺陷以獲取第三缺陷列表，並輸出第三缺陷列表和第二缺陷列表。
44.需要說明的是，本發明實施例的缺陷檢測裝置更具體的實施方式可參照上述缺陷
檢測方法的實施例，在此不再贅述。
45.根據本發明實施例的缺陷檢測裝置，通過第一獲取模塊對待檢測工件進行拍攝以獲取第一檢測圖像，以及通過第二獲取模塊對所述第一檢測圖像中的光學面進行分割以獲取所述光學面的二值化圖像，並通過計算模塊獲取所述二值化圖像的邊緣點，並計算所述邊緣點的外接矩形，以及通過第三獲取模塊用於根據所述外接矩形分別從所述二值化圖像和所述第一檢測圖像中截取出第一roi圖像和第二roi圖像，並根據所述第一roi圖像和所述第二roi圖像獲取第二檢測圖像，以及通過第四獲取模塊採用缺陷檢測模型對所述第二檢測圖像進行缺陷檢測以獲取所述第二檢測圖像中存在的缺陷集，並通過判斷模塊用於判斷所述缺陷集中各目標缺陷是否為規格外缺陷，以及根據判斷結果輸出相應的第一缺陷列表和第二缺陷列表。由此，通過對光學面進行定位，以實現僅對光學面進行缺陷檢測，從而有效地解決了非光學面缺陷過殺的情況，並且，在對光學面進行缺陷檢測後判斷缺陷是否為規格外缺陷，從而有效地避免出現疑似缺陷過殺的情況，進而大大較低了耗費的時間和顯存，成本較低。
46.對應上述實施例，本發明還提出了一種計算機設備，包括存儲器、處理器及存儲在存儲器上並可在處理器上運行的電腦程式，處理器執行電腦程式時，實現上述的缺陷檢測方法。
47.根據本發明實施例的計算機設備，通過對光學面進行定位，以實現僅對光學面進行缺陷檢測，從而有效地解決了非光學面缺陷過殺的情況，並且，在對光學面進行缺陷檢測後判斷缺陷是否為規格外缺陷，從而有效地避免出現疑似缺陷過殺的情況，進而大大較低了耗費的時間和顯存，成本較低。
48.對應上述實施例，本發明還提出了一種非臨時性計算機可讀存儲介質，其上存儲有電腦程式，該程序被處理器執行時實現上述的缺陷檢測方法。
49.根據本發明實施例的非臨時性計算機可讀存儲介質，通過對光學面進行定位，以實現僅對光學面進行缺陷檢測，從而有效地解決了非光學面缺陷過殺的情況，並且，在對光學面進行缺陷檢測後判斷缺陷是否為規格外缺陷，從而有效地避免出現疑似缺陷過殺的情況，進而大大較低了耗費的時間和顯存，成本較低。
50.在本發明的描述中，術語「第一」、「第二」僅用於描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特徵的數量。由此，限定有「第一」、「第二」的特徵可以明示或者隱含地包括一個或者更多個該特徵。「多個」的含義是兩個或兩個以上，除非另有明確具體的限定。
