一種醫用包裝容器的製作方法

2023-11-02 15:56:03 2

本發明屬於醫用容器設計技術領域，具體涉及一種醫用包裝容器。

背景技術：

隨著人們生活水平的不斷提高，人們的衛生意識也越來越高，消毒棉球已經成為居家旅行常備的普通消費品。目前市場上常見的消毒棉球多是被裝在普通密封塑料瓶內出售，這種普通消毒棉球使用起來存在以下缺陷：一、由於瓶口小，因此消毒棉球拿取起來非常不便；二、使用 者需要用手指伸出瓶體才能將棉球取出，因此手指與瓶體內的棉球接觸容易造成汙染。

針對上述缺陷，有人設計了一種帶鑷子的消毒棉球瓶，其結構為在瓶體外側一邊設有凹槽，鑷子被嵌設在凹槽內並通過瓶體上的標籤紙固定。這種設計存在以下問題：一、鑷子容易從凹槽中掉落丟失；二、由於鑷子是被嵌設在瓶體外側，因此鑷子本身很容易被外界汙染。

技術實現要素：

本發明的目的是提供一種防止外界汙物汙染鑷子的醫用包裝容器。

實現本發明目的的技術方案是：一種醫用包裝容器，包括瓶體、瓶蓋和鑷子，鑷子包括柄部和夾取部；其特徵在於：瓶體底壁設有向上凸出的容置凸臺，容置凸臺設有開口朝下的盲孔；鑷子插設在該盲孔中；鑷子的夾取部包括兩個夾板和連接兩夾板的連接部，連接部設有一個透孔；鑷子的柄部包括可在該透孔中往復滑動的滑杆部、設置在滑杆部一端且位於兩夾板之間的防脫部、以及設置在滑杆部另一端的拉柄部；盲孔開口處設有用於把鑷子密封在盲孔中的封帽，封帽把鑷子密封在盲孔中。

上述方案中，盲孔開口處設有用於把鑷子密封在盲孔中的封帽，封帽把鑷子密封在盲孔中。

上述方案中，封帽是彈性封帽，插設在盲孔中。

本發明在使用完鑷子後，直接把鑷子插入盲孔中，再用封帽封堵住盲孔，從而有效防止外界汙物汙染鑷子，進而汙染瓶中藥品。

附圖說明

圖1是本發明第一種結構的一種結構示意圖；

圖2是本發明第二種結構中鑷子的一種立體結構示意圖；

圖3是圖2所示鑷子的一種剖視圖；

圖4是圖2所示鑷子延長後的一種立體結構示意圖；

圖5是圖4所示鑷子的一種剖視圖；

圖6是本發明第三種種結構的一種結構示意圖。

具體實施方式

（實施例1）

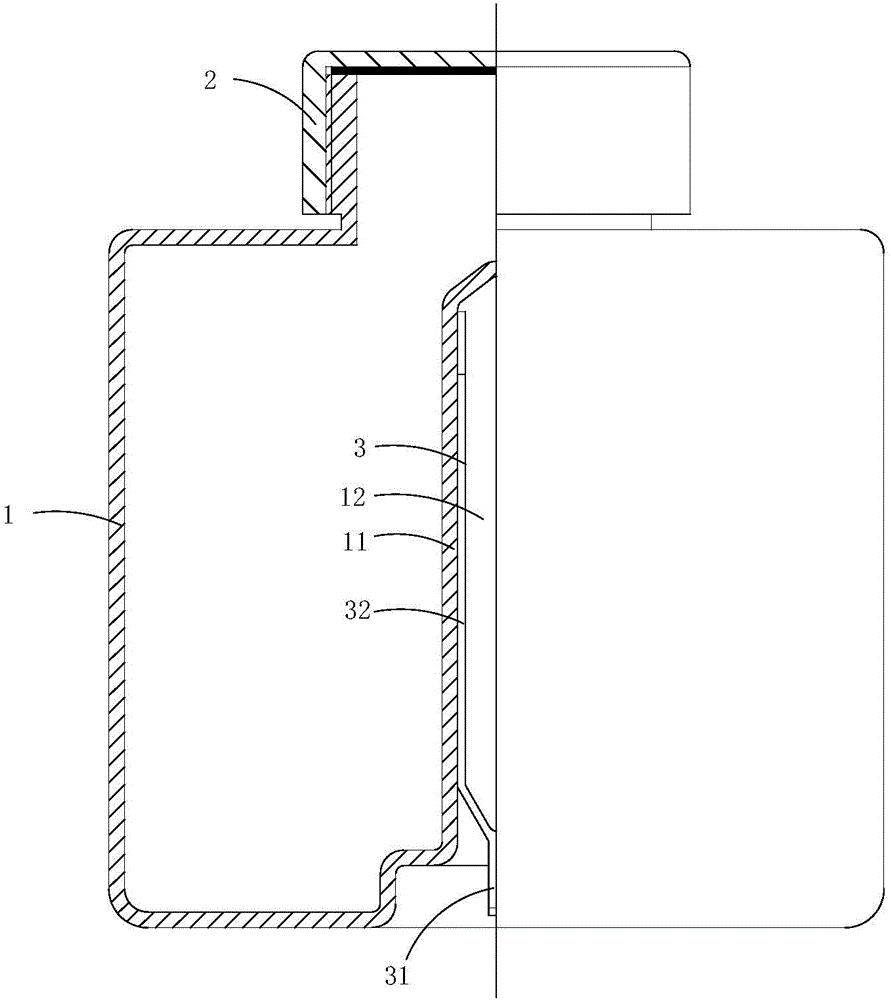

圖1是本發明第一種結構的一種結構示意圖，顯示了本發明的第一種具體實施方式。

本實施例是一種醫用包裝容器，包括瓶體1、瓶蓋2和鑷子3，鑷子包括柄部31和夾取部32；瓶體底壁設有向上凸出的容置凸臺11，容置凸臺設有開口朝下的盲孔12；鑷子插設在該盲孔中。

本發明在使用完鑷子後，直接把鑷子插入盲孔中，從而有效防止外界汙物汙染鑷子，進而汙染瓶中藥品。

（實施例2）

圖2至圖5顯示了本發明的第二種具體實施方式，其中圖2是本發明第二種結構中鑷子的一種立體結構示意圖；圖3是圖2所示鑷子的一種剖視圖；圖4是圖2所示鑷子延長後的一種立體結構示意圖；圖5是圖4所示鑷子的一種剖視圖。

本實施例與實施例1基本相同，不同之處在於：鑷子的結構形狀有所區別。對於實施例1中的鑷子而言，其不足之處在於：為了能夠握持住鑷子的柄部並將其從管狀凸臺中拔出，鑷子的柄部需要一定長度，從而在夾板長度一定的前提下，瓶體及瓶蓋的整體高度較高；本實施例中的鑷子結構具體如下：

鑷子的夾取部包括兩個夾板321和連接兩夾板的連接部322，連接部設有一個透孔323；鑷子的柄部包括可在該透孔中往復滑動的滑杆部311、設置在滑杆部一端且位於兩夾板之間的防脫部312、以及設置在滑杆部另一端的拉柄部313。拉柄部設有承拉孔314，具體實踐中，也可用承拉槽也即盲孔代替本實施例中的承拉孔。

本實施例中鑷子柄部的大部分都可以從連接部的透孔中滑入到兩夾板之間，僅留一小部分外露於連接部，與實施例1相比，有效減少瓶體高度。

（實施例3）

圖3是本發明第三種結構的一種結構示意圖，顯示了本發明的第三種具體實施方式。

本實施例與實施例1基本相同，不同之處在於：盲孔開口處插設有用於把鑷子密封在盲孔中的彈性封帽4，封帽把鑷子密封在盲孔中。

本實施例在使用完鑷子後，直接把鑷子插入盲孔中，再用封帽封堵住盲孔，從而有效防止外界汙物汙染鑷子，進而汙染瓶中藥品。

顯然，本發明的上述實施例僅僅是為清楚地說明本發明所作的舉例，而並非是對本發明的實施方式的限定。對於所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這裡無需也無法對所有的實施方式予以窮舉。而這些屬於本發明的實質精神所引伸出的顯而易見的變化或變動仍屬於本發明的保護範圍。
