excel繪圖給某幾個點添加趨勢線（給Excel柱形圖加上等同於落差長度的箭頭）

2023-10-17 21:19:34 14

今天教大家在柱形圖上添加等同於落差大小的上下箭頭，用來表示數據的漲跌。

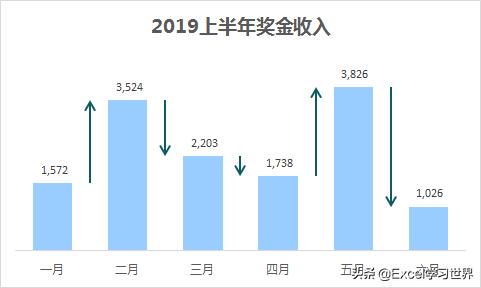

將下圖 1 的數據表製作成柱形圖，每個柱形之間需要用上下箭頭體現數據落差。效果如下圖 2 所示。

1. 將 B 列複製、粘貼到 C 列

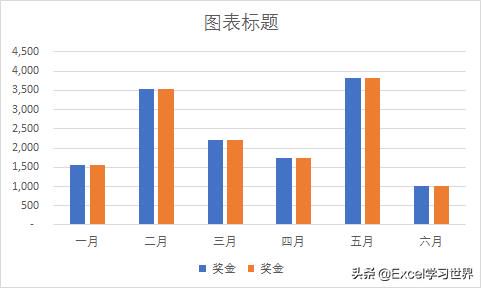

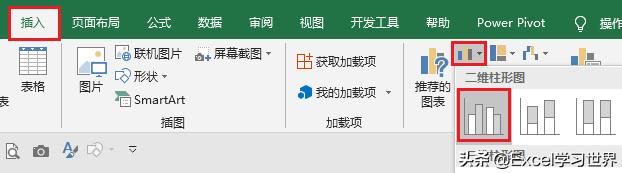

2. 選中數據表區域 --> 選擇菜單欄的「插入」-->「二維柱形圖」-->「簇狀柱形圖」

3. 雙擊圖表上的柱形 --> 在右側的「設置數據系列格式」區域選擇「系列選項」選項卡 --> 適當調小「間隙寬度」

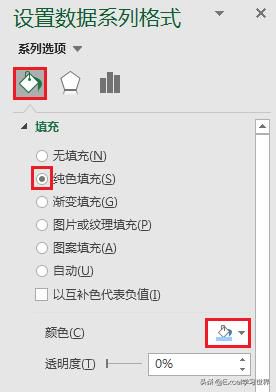

4. 雙擊藍色的柱形 --> 在「設置數據系列格式」區域選擇「填充與線條」選項卡 --> 在「填充」區域選擇所需的顏色

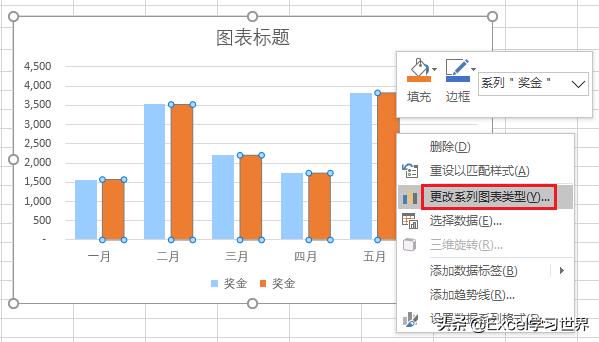

5. 選中圖表上的柱形 --> 右鍵單擊，在彈出的菜單中選擇「更改系列圖表類型」

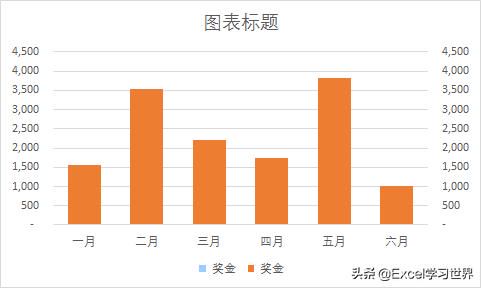

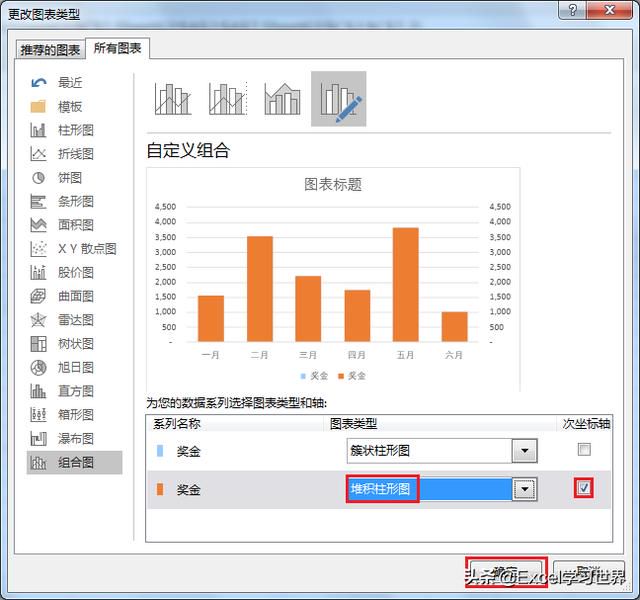

6. 在彈出的對話框中，將橘色的系列勾選為「次坐標軸」，並將其圖標類型修改為「堆積柱形圖」--> 點擊「確定」

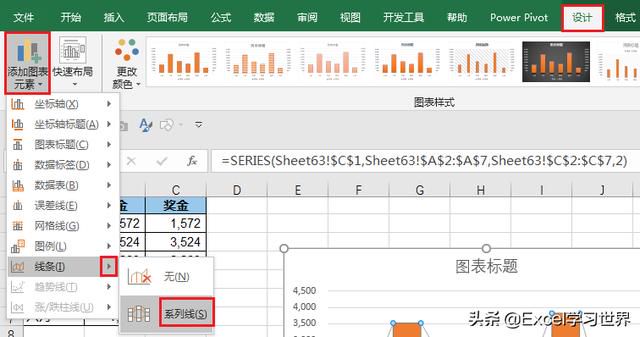

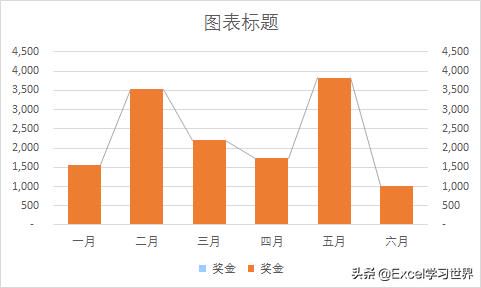

7. 選中橘色的柱形 --> 選擇菜單欄的「設計」-->「添加圖表元素」-->「線條」-->「系列線」

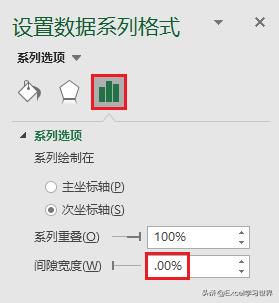

8. 雙擊橘色的柱形 --> 在右側的「設置數據系列格式」區域選擇「系列選項」選項卡 --> 將間隙寬度調為 0

9. 選擇「填充與線條」選項卡 --> 在「填充」區域選擇「無填充」

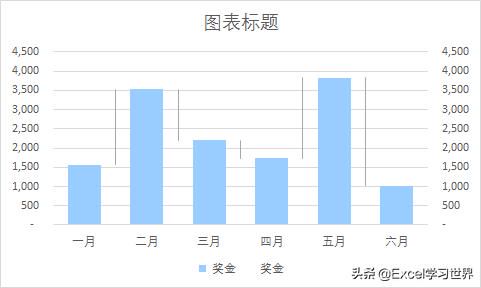

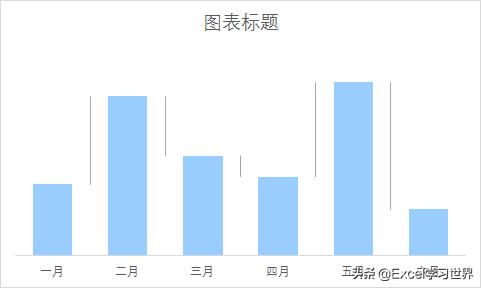

10. 刪除主、次縱坐標軸、圖例、網格線

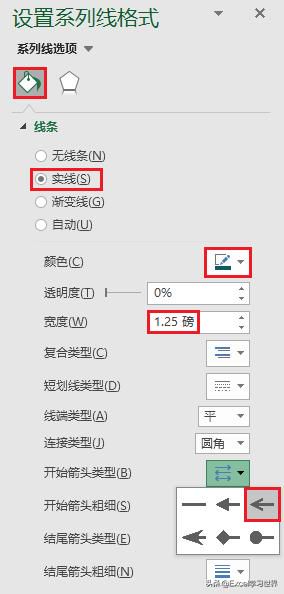

11. 雙擊系列線 --> 在右側的「設置系列線格式」區域選擇「填充與線條」選項卡 --> 按需修改線條顏色和寬度，在「開始箭頭類型」中選擇一種箭頭形狀

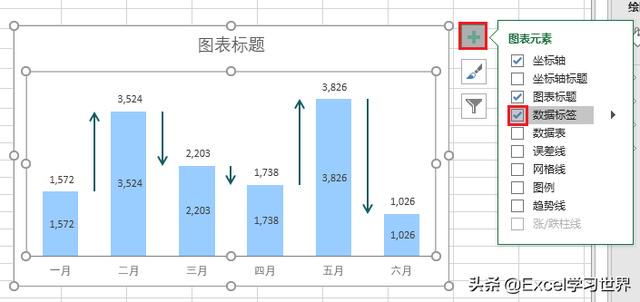

12. 選中圖表，點擊右上角的「 」--> 勾選「數據標籤」

13. 刪除圖形中間的重複數據標籤、添加標題、適當調整字體，就完成了。
