一種生活垃圾廢氣處理裝置的製作方法
2023-10-11 04:08:04 1
本實用新型涉及物品廢氣過濾領域，具體為一種生活垃圾廢氣處理裝置。
背景技術：
隨著人們生活水平的提高，生活中產生的拉緊也越來越多，生活垃圾中會產生很多臭氣，臭氣是指引起多數人不愉快感覺的氣味，它是典型的公害之一。惡臭物質分布廣，影響範圍大，有的汙染源發生的惡臭能波及方圓幾千米幾十千米。在日本的公害訴訟中，惡臭案件僅次於噪聲居第二位。
生活垃圾處理過程產生的臭味十分複雜，臭味氣體中的發臭物質的主要成分包括：①含硫化合物，如硫化氫、硫醇、硫醚類；②含氮化合物，如氨、胺類；③低級脂肪酸，如乙酸、丙酸；④烴類物質，如苯乙烯等。其中硫化氫、氨和硫醇是主要的臭味物質。
目前用於生活垃圾臭氣處理的設備中，專門針對生活垃圾資源化處理過程中產生臭氣的治理設備研究較少，本裝置主要針對生活垃圾綜合話處理工程中產生的臭氣特點，對臭氣進行有效的處理，從而使得惡臭汙染物達標排放。
技術實現要素：
本實用新型的目的在於提供一種生活垃圾廢氣處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：一種生活垃圾廢氣處理裝置，包括外殼，所述外殼的底部內表面左部安裝有廢液槽，所述廢液槽的中部安裝有第一擋板，所述廢液槽的內表面設有聚四氟乙烯層，所述外殼的底部內表面與廢液槽右側壁的接觸處安裝有第二擋板，所述第一擋板的左側壁由上至下依次安裝有第一乾燥除霧層、第一噴霧壁、酸性填料過濾層和第一布氣板，所述第二擋板的左側壁由上至下依次安裝有第二乾燥除霧層、第二噴霧壁、鹼性填料過濾層和第二布氣板，所述第一乾燥除霧層和第二乾燥除霧層的下表面均安裝有吸溼布，所述第一乾燥除霧層、第一噴霧壁、酸性填料過濾層和第一布氣板的左端均安裝於第四擋板，所述第四擋板的頂端與外殼的上表面內壁連接，所述第二乾燥除霧層、第二噴霧壁、鹼性填料過濾層和第二布氣板的左端均安裝於第五擋板，所述第五擋板的頂端連接於外殼的上表面內壁中部，所述外殼的上表面外壁的左部安裝有第一微型水泵，所述第一微型水泵的側壁安裝有第一儲液罐，所述外殼的上表面外壁的中部安裝有第二微型水泵，所述第二微型水泵的側壁安裝有第二儲液罐，所述外殼的上表面內壁右部安裝有第六擋板，所述外殼下表面內壁右部安裝有第三擋板，所述第六擋板與第三擋板之間由上至下依次安裝有光催化過濾槽和第三乾燥除霧層，所述光催化過濾槽的內壁均勻安裝有紫外線燈，所述外殼的左側外壁安裝有入氣口，所述入氣口與外殼之間安裝有吸風機，所述外殼的右側外壁安裝有調節開關，所述外殼的右側外壁的下部安裝有出氣口，所述外殼的正表面外壁的下部安裝有排液口，所述調節開關分別電連接於吸風機、第二微型水泵、第一微型水泵和紫外線燈。
優選的，所述第一擋板的頂端為半弧形，所述外殼上表面內壁與第一擋板的頂端相對處安裝有擋板轉軸，所述擋板轉軸轉動連接有旋轉擋板。
優選的，所述第一擋板、第二擋板、第四擋板和第五擋板的內壁均設有空腔。
優選的，所述第一微型水泵通過水管分別穿過第一擋板的空腔和第四擋板的空腔與第一噴霧壁連接，所述第二微型水泵通過水管分別穿過第二擋板的空腔和第五擋板的空腔與第二噴霧壁連接。
優選的，所述光催化過濾槽的內腔為漏鬥形。
優選的，所述第一擋板的底部均勻分布有圓形通孔。
與現有技術相比，本實用新型的有益效果是：本裝置通過將廢氣輸送到酸洗段、鹼洗段和光催化段依次進行過濾，除去其中的鹼性和酸性氣體，減少廢氣中的臭味，在進行光催化前，將廢氣中的溼氣進行吸收，提高了光催化效果，技術可行，除臭氣處理效率高。裝置體積小節約了設備佔地，操作方便，適用範圍廣。
附圖說明
圖1為本實用新型的正面的剖面結構示意圖；

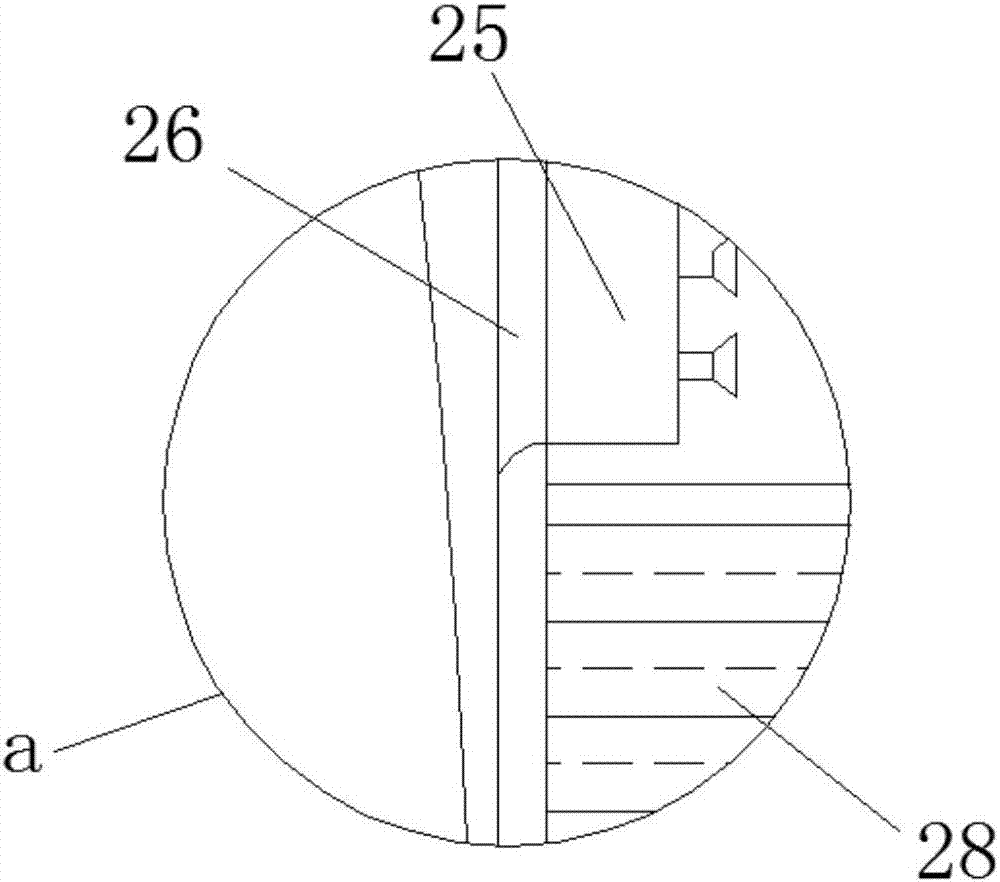

圖2為本實用新型的a處的結構示意圖；
圖3為本實用新型的b處的結構示意圖。
圖中：1、外殼，2、廢液槽，3、第一擋板，4、第二擋板，5、排液口，6、第二布氣板，7、鹼性填料過濾層，8、第三乾燥除霧層，9、第三擋板，10、出氣口，11、光催化過濾槽，12、調節開關，13、紫外線燈，14、第六擋板，15、第二噴霧壁，16、吸溼布，17、第二乾燥除霧層，18、第二微型水泵，19、第二儲液罐，20、擋板轉軸，21、旋轉擋板，22、第一微型水泵，23、第一儲液罐，24、第一乾燥除霧層，25、第一噴霧壁，26、第四擋板，27、入氣口，28、酸性填料過濾層，29、第一布氣板，30、聚四氟乙烯層，31、第五擋板，32、吸風機。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
請參閱圖1、圖2和圖3，本實用新型提供的一種技術方案：一種生活垃圾廢氣處理裝置，包括外殼1，所述外殼1的底部內表面左部安裝有廢液槽2，所述廢液槽2的中部安裝有第一擋板3，第一擋板3的底部均勻分布有圓形通孔，液體可以從中流動，所述廢液槽2的內表面設有聚四氟乙烯層30，聚四氟乙烯，這種材料具有抗酸抗鹼、抗各種有機溶劑的特點，防止酸性溶液和鹼性對廢液槽2操作損壞，廢液槽2將掉落的酸性液體和鹼性液體進行收集匯總，酸性液體與鹼性液體相遇後會發生中和反應，然後通過排液口5將液體排出，所述外殼1的底部內表面與廢液槽2右側壁的接觸處安裝有第二擋板4，所述第一擋板3的左側壁由上至下依次安裝有第一乾燥除霧層24、第一噴霧壁25、酸性填料過濾層28和第一布氣板29，所述第二擋板4的左側壁由上至下依次安裝有第二乾燥除霧層17、第二噴霧壁15、鹼性填料過濾層7和第二布氣板6，所述第一乾燥除霧層24和第二乾燥除霧層17的下表面均安裝有吸溼布16，所述第一乾燥除霧層24、第一噴霧壁25、酸性填料過濾層28和第一布氣板29的左端均安裝於第四擋板26，所述第四擋板26的頂端與外殼1的上表面內壁連接，所述第二乾燥除霧層17、第二噴霧壁15、鹼性填料過濾層7和第二布氣板6的左端均安裝於第五擋板31，所述第五擋板31的頂端連接於外殼1的上表面內壁中部，廢氣通過管路將氣體運輸到第一布氣板29，第一布氣板29將氣體均勻分散後，廢氣通過酸性填料過濾層28進行吸附過濾，然後氣體通過第一噴霧壁25，第一微型水泵22將第一儲液罐23內的酸性過濾液通過第一噴霧壁25噴出對廢氣進行過濾，然後廢氣通過第一乾燥除霧層24將溼氣去除，通過酸性過濾除去廢氣中的鹼性氣體，除去臭氣中的鹼性氣體，尤其是氨氣，所述外殼1的上表面外壁的左部安裝有第一微型水泵22，所述第一微型水泵22的側壁安裝有第一儲液罐23，所述外殼1的上表面外壁的中部安裝有第二微型水泵18，所述第二微型水泵18的側壁安裝有第二儲液罐19，經歷酸性氣體過濾後，氣體通過酸性過濾後，然後廢氣經過第二布氣板6，第二布氣板6將氣體進行分散，然後廢氣經過鹼性填料過濾層7進行吸附過濾，廢氣再經過第二噴霧壁15，第二微型水泵18將第二儲液罐19通過第二噴霧壁15噴出，廢氣再經過第二乾燥除霧層17進行吸溼，除去臭氣中的酸性氣體，尤其是硫化氫，所述外殼1的上表面內壁右部安裝有第六擋板14，所述外殼1下表面內壁右部安裝有第三擋板9，所述第六擋板14與第三擋板9之間由上至下依次安裝有光催化過濾槽11和第三乾燥除霧層8，所述光催化過濾槽11的內壁均勻安裝有紫外線燈13，在C波段紫外燈照射下，形成TiO2光催化氧化是活性羥基(·OH)和其他活性氧化類物質(·O2-，·OOH，H2O2)共同作用的結果。在TiO2表面生成的·OH基團反應活性很高，具有高於有機物中各類化學鍵能的反應能，加上·O2-，·OOH，H2O2活性氧化類物質的協同作用，能迅速有效地分解氧化臭氣中的有機物，所述外殼1的左側外壁安裝有入氣口27，所述入氣口27與外殼1之間安裝有吸風機32，所述外殼1的右側外壁安裝有調節開關12，所述外殼1的右側外壁的下部安裝有出氣口10，所述外殼1的正表面外壁的下部安裝有排液口5，所述調節開關12分別電連接於吸風機32、第二微型水泵18、第一微型水泵22和紫外線燈13，調節開關12分別控制吸風機32、第二微型水泵18、第一微型水泵22和紫外線燈13。
具體而言，所述第一擋板3的頂端為半弧形，所述外殼1上表面內壁與第一擋板3的頂端相對處安裝有擋板轉軸20，所述擋板轉軸20轉動連接有旋轉擋板21，當廢氣被吸風機32吸入後，轉動擋板21會被吹動，然後廢氣進入，當有反分吹動轉動擋板21時會被第一擋板3頂端的半弧形擋住，氣體無法反向流動防止出現反風。
具體而言，所述第一擋板3、第二擋板4、第四擋板26和第五擋板31的內壁均設有空腔，水管可以第一擋板3、第二擋板4、第四擋板26和第五擋板31擋板的空腔中穿過，同時第一擋板3、第二擋板4、第四擋板26和第五擋板31均設有通孔，酸性液體和鹼性液體從通孔流入然後排出到廢液槽2。
具體而言，所述第一微型水泵22通過水管分別穿過第一擋板3的空腔和第四擋板26的空腔與第一噴霧壁25連接，所述第二微型水泵18通過水管分別穿過第二擋板4的空腔和第五擋板31的空腔與第二噴霧壁15連接。
具體而言，所述光催化過濾槽11的內腔為漏鬥形，漏鬥形下口直徑小，氣體流通速度減緩，有助於燈光照射過濾，讓廢氣與燈光充分接觸。
具體而言，所述第一擋板3的底部均勻分布有圓形通孔，第一擋板3的底部均勻分布有圓形通孔，液體可以從中流動。
工作原理：生活垃圾產生的廢氣通過吸風機32吸入到裝置內，通過管路將氣體運輸到第一布氣板29，第一布氣板29將氣體均勻分散後，廢氣通過酸性填料過濾層28進行吸附過濾，然後氣體通過第一噴霧壁25，第一微型水泵22將第一儲液罐23內的酸性過濾液通過第一噴霧壁25噴出對廢氣進行過濾，然後廢氣通過第一乾燥除霧層24將溼氣去除，然後廢氣經過第二布氣板6，第二布氣板6將氣體進行分散，然後廢氣經過鹼性填料過濾層7進行吸附過濾，廢氣再經過第二噴霧壁15，第二微型水泵18將第二儲液罐19通過第二噴霧壁15噴出，廢氣再經過第二乾燥除霧層17進行吸溼，最後廢氣通過紫外線燈13對廢氣進行照射完成過濾。
儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
