電錶出現反向有功是什麼原因（單相電錶出現反有功）

2023-04-22 06:06:29

昨天營銷員接到一份監控工單，工單顯示紅光17組電錶尾號為0084的電錶存在反向有功，要求負責該臺區的臺區經理馬上到現場核實到底是什麼原因，查明原因營銷員還等著回復工單呢。收到消息後，臺區經理馬上到現場去檢查這隻電錶到底什麼原因導致有反有功的出現。來到現場，在裝有5隻電錶的表箱中找到了這隻電錶，

只見電錶是典型的兩進一出接線，電錶顯示屏左下角有個功率反向符號，用電筆測量了表箱總進線發現零火線接反，由於其餘四隻表零火線都接反沒有出線反有功，單單這隻電錶出現了反有功，臺區經理不假思索的判斷這隻表肯定損壞了，只有換表處理。

臺區經理馬上到所上領了一隻新電錶再次返回現場更換，更換電錶之後臺區經理愉快的返回供電所，因為這個問題就是單純的電錶故障導致反有功，匯報營銷員問題得到圓滿處理，至此這件事情可說完事大吉啦！

話說今天上午9點左右，營銷員再次打開採集系統專門看看昨天台區經理更換的電錶電量情況，結果看到電錶從昨天換表後到現在又有0.4千瓦時的反有功電量，說明問題並不在電錶本身，由於反有功電量影響電費餘額，同時也影響臺區線損，於是懷疑臺區經理是不是現場沒查清楚，再次安排臺區經理到現場去核實，由於這個問題具有一定的研究價值，我也隨他們一路來到現場了解情況。

來到現場恰好已近中午，正好更換了電錶這家客戶也正在用電，果然發現電錶有功率反向符號，

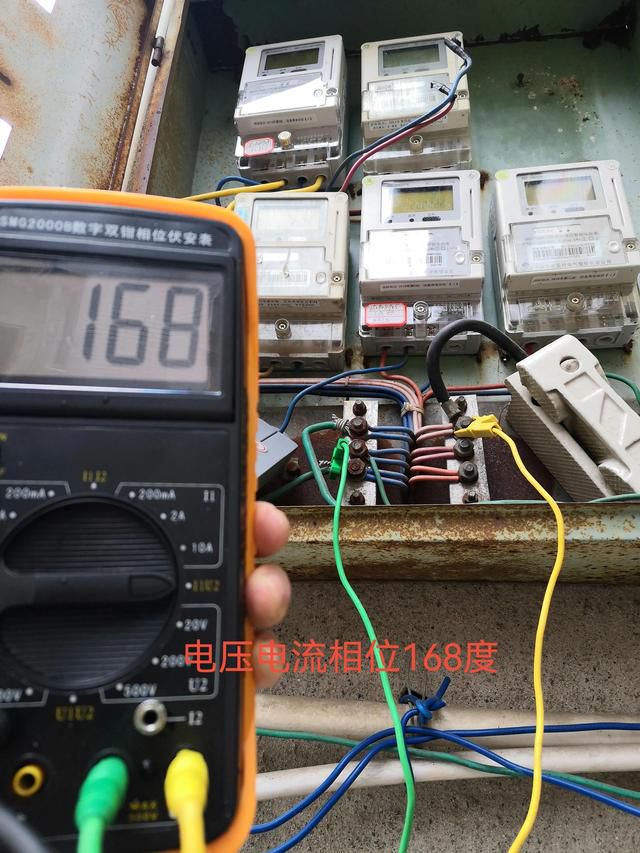

查看電流發現電流也出現反向「—」號，電錶確實為兩進一出接線，電筆測試電錶進線也確實零火線接反，但進出線關係並沒有搞反，那怎麼會出現電流反向呢？況且這是才換的新電錶啊？用隨身攜帶的雙鉗相位伏安表測量電壓電流相位為168度，

確實存在明顯問題，看到這樣的結果，呃呃呃，腦子有點懵了！

短暫的懵圈後，馬上先理一下這家電錶出線，電錶出線從表箱出來向上牽到門字鐵，固定之後返回到主線電桿通過瓷瓶固定之後再到客戶家中，剛才說了電錶零火線接反，所以牽到客戶家中的這根電錶出線實際是零線，而客戶的火線就在主線電桿上就近接的（零火線接反，不代表客戶竊電哦），大家想想這樣似乎是沒問題，是吧？可問題就偏偏出在這裡！

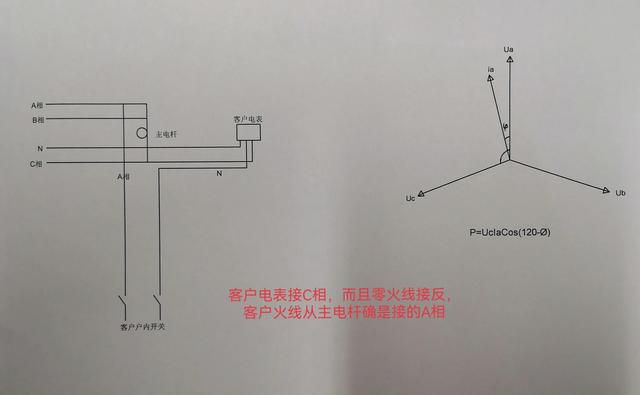

原來上次這五戶反映低電壓，供電所從這基主線電桿增加了一相（C相）導線到表箱，原來到表箱的(A相)導線分出來供其他幾戶用電，但是換表客戶的火線在電桿上搭接的還是A相導線，這樣就導致表箱處電錶是C相電壓，但這家換表客戶家中確是用的A相電壓，

由於電錶零火線接反，所以電錶流過的是A相電流，這樣電錶上電壓電流相位存在120 &的相位差，根據P=UcIaCos(120 &)可知計算功率為負，當然電錶要顯示反向有功和反向電流了。

本案例單相電錶電壓接C相，電流元件流過A相電流簡直見所未見，聞所未聞，平常我們理解的電流反向，是電錶的進出線接反，也就是說把電流出線樁頭接進線，進線樁頭接出線，這樣電壓電流相位差180度，但是，智能表是根據P=UICos&來計算功率的，當根據三個變量計算出功率為負時，智能表判斷功率為負，於是電錶顯示屏出現反向符號。所以，當電錶出現反向功率，反向電流時，不要被進出線接反的思維定勢綁架了我們的思路，如果進出線關係沒有問題，電錶也沒有問題的話，那麼就要從電壓電流相位是否正確找找原因了，希望這起案例對遇到同樣問題的朋友有幫助。
