大家好！我是江郎，一個熱愛學習的維修工。

有些數控工具機的電氣電路中，用到了變頻器#變頻器#，它一般是直接去控制各軸的電機。如果變頻器發生故障，或者需要拓展什麼控制功能？你能搞定嗎？

所以，「革命尚未成功，還需繼續努力」……本期江郎就簡單介紹一下變頻器，這是數控知識，也是工控知識。閒話不多說，進入主題。

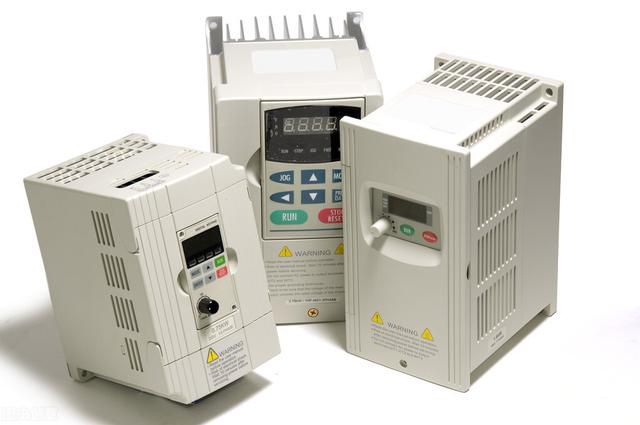

面板按鍵

首先，我們得對變頻器操作面板按鍵要清楚它是用來幹什麼的？如上圖中的按鍵都是什麼意思？

列舉如下：

MODE：是變頻器的功能選擇鍵，我們變頻器的參數設定都是通過此來完成的；ENTER：代表「確認」、「進入」的意思，例如我們電腦上的回車鍵；UP/DOWN：此為「上行鍵」和「下行鍵」；RUN：代表「運行」；紅色按鍵代表的是「停止」，旋鈕代表變頻器自帶的「電位器」調節旋鈕（一般用於調速）。

主迴路

然後，我們來介紹一下主迴路。如上圖中，R、S、T是L1、L2、L3的進線埠。

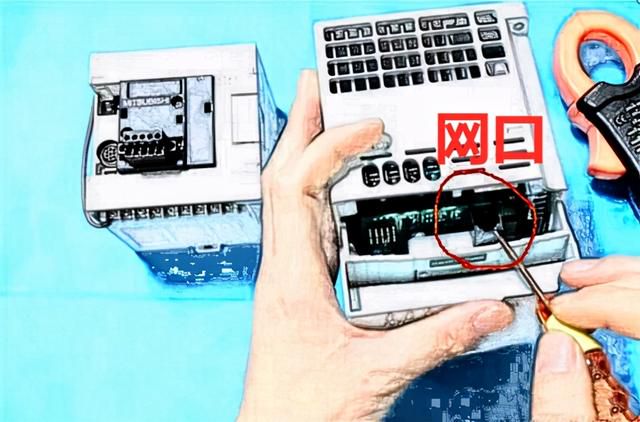

旁邊的網線插口是變頻器的通訊埠，它可以和PLC及上位機等進行通訊，通常我們一般用RS485或者RS232進行信號的通訊傳遞。

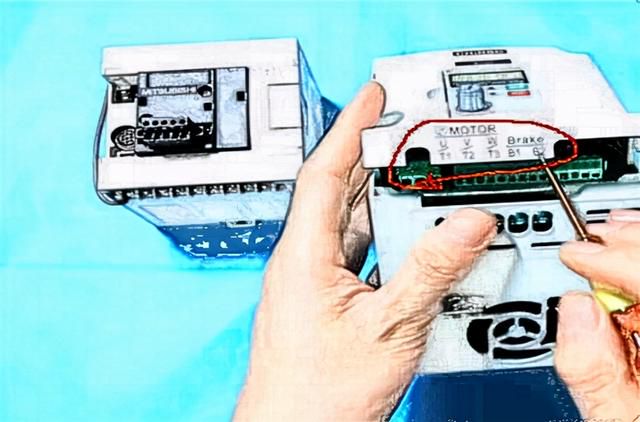

如上圖它的輸出T1、T2、T3接在電機的U、V、W ，旁邊的B1/B2接的是制動電阻，為什麼接制動電阻？它的主要作用一般用於電機的頻繁啟停或者正反轉的時候可以讓我們的電機更加的平穩。

端子排

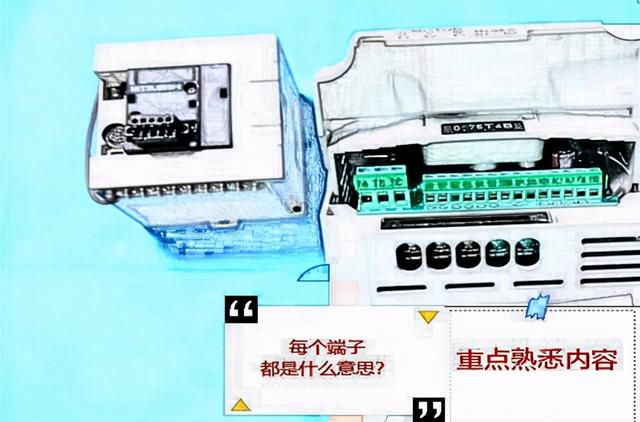

最後，重點介紹一下這一排變頻器的多功能輸入輸出端子排，如下圖

TA/TB/TC是開關量的輸出，TA和TC常閉點（NC），TB和TC常開點（NO）S0、S1、S2、S3、S4、S5它們和這個COM埠配合使用，作為開關量的輸入，接一些開關量的信號（如感應器）SP1：開路檢測 24V和10V為供給電源模擬量信號：ACI模擬量電流信號（輸入），AVI模擬量電壓信號（輸入），FM模擬量輸出，GND模擬量信號公共端ND和COM兩個都是信號的公共端，COM是正反轉、多段速的公共端；GND是模擬量信號的公共端。GND是變頻器提供10V電源的接地端，而COM是輸入的公共端，兩者不能共用。小結

通過以上內容，我們可以學習到變頻器面板、主迴路接線以及各個埠的定義，這些知識點在各個品牌的說明書上都有，忘記了記得隨手翻閱。
