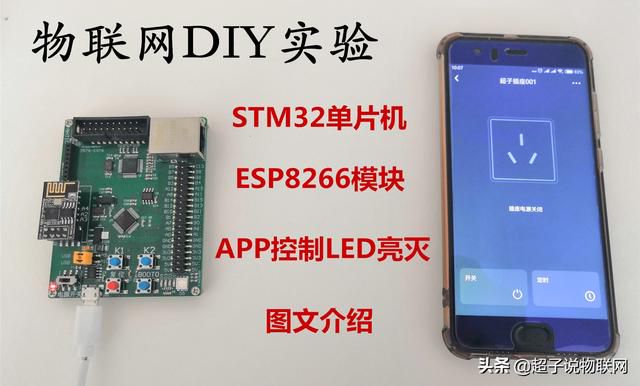

大家好，超子能力有限，技術不高，有什麼錯誤的地方，歡迎批評指正。今天的文章不講通信中的各種協議了，咱們做一個物聯網入門的DIY程序設計，用意法半導體的STM32單片機配合ESP8266的WiFi模塊，利用阿里雲旗下的生活物聯網平臺，做一個APP控制LED燈亮滅的設計，其實就是控制STM32單片機IO口高低電平的變化，如果再控制一個繼電器，進而控制火線的通斷，就可以模擬一個市面上的WiFi插座。而且還可以綁定天貓精靈，進而可以用天貓精靈語音控制開關了。

程序設計中，STM32使用的軟體是Keil集成開發環境（IDE），程式語言用的是C語言。如果大家想要程序源碼的話，可以聯繫我，超子不是專業的程式設計師，水平不高，大家不嫌棄就行。

一說到單片機的型號那就太多了，51單片機，意法半導體STM8單片機，Atmel AVR單片機，PIC單片機，德州儀器 430單片機，Arduino等等吧，以及還有我們要用到的STM32單片機，其實用哪個型號的單片機都能實現這個DIY程序設計，只不過超子手上剛好有塊STM32的硬體開發板。

ESP8266的WiFi模塊，是通過串口AT指令控制，具有串口透傳功能的那種，在網上很好找到，價格也非常便宜，非常適合我們愛好者做DIY設計。

準備好STM32和ESP8266這兩個關鍵硬體後，就可以開始著手軟體上的程序設計了，我們首先需要在阿里雲的生活物聯網平臺註冊一個帳號，然後建立第一個項目。

第一次使用阿里雲的生活物聯網平臺時，會先進入新手引導界面，我們點擊紅圈中的創建項目。

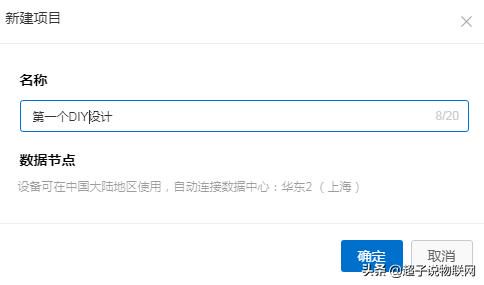

我們要輸入項目名稱，第一個DIY設計，大家可以自己起喜歡的名字。然後點擊確定。

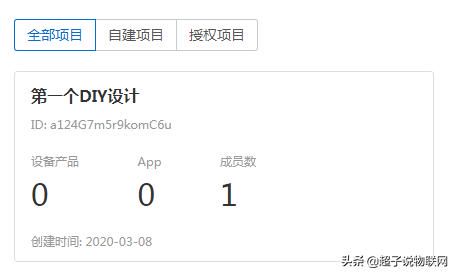

項目建立成功後，可以在項目列表中，看到我們的第一個DIY設計。然後我們點擊它，進入項目管理界面。

接下來，我們還需要創建新產品。點擊創建新產品。

我們需要填寫和設置產品的信息，產品名稱就叫插座吧，然後所屬品類選擇電工照明下的插座。節點類型選擇設備，不接入網關，因為ESP8266可以連接WiFi路由器，直接具備接雲的能力，所以是直連設備，不需要網關。連網方式一定要注意，雖然ESP8266是WiFi模塊，但是不能選擇WiFi連網模式，那是因為我們使用的是通用的，AT指令控制的ESP8266，沒有在阿里雲生活物聯網平臺認證，不兼容阿里雲生活物聯網平臺APP的配網協議，如果我們選擇WiFi方式的話，配網過不去，程序設計就無法進行了。所以我們取個巧，使用蜂窩連接方式，跳過阿里雲生活物聯網平臺APP的配網，我們可以用ESP8266模塊自己的APP配網或是直接把WiFi的SSID以及密碼寫在C語言程序裡就行了。然後數據格式選擇Alink JSON，不使用ID2認證，最後點擊完成就行了。

產品建立完成後，我們進入第一個DIY設計項目下插座產品的配置界面，先進行第一步的功能定義的設置，我們可以看到，阿里雲生活物聯網平臺自動幫我們添加了電源開關的功能屬性。當然我們還可以自己添加別的功能，比如採集電流，電壓，功率等電量參數，當然這都是後話了，我們先以入門為主，然後在求擴展。這一步我們不需要做什麼修改，直接點擊下一步：設備調試。然後阿里雲生活物聯網平臺要求我們選擇一個通過認證的模組，我們本身就是取巧方式，大家隨便選一個模組就行，對於我們的DIY設計沒有影響。

選好模組後，我們點擊新增測試設備，每個產品下有50個測試設備名額，我們做DIY程序設計，50個足夠我們用了。

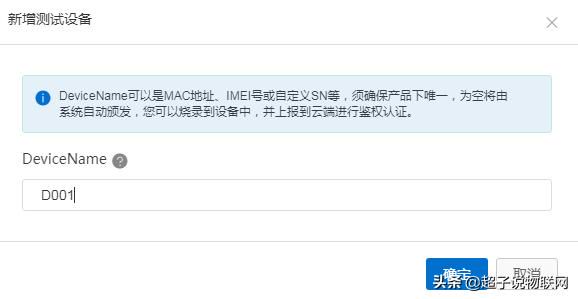

新增測試設備時，我們要輸入設備名稱，就叫D001吧，大家可以自己起名字，然後點擊確定。

然後會彈出激活憑證，也就是三元組信息，這個是登錄阿里雲生活物聯網平臺的認證信息，稍後我們修改C語言程序時要用到這些重要信息。然後頁面下方，我們點擊下一步：人機互動。

不會設計APP怎麼辦，我們可以使用阿里雲生活物聯網平臺的公版APP。我們打開上圖中的開關就行。

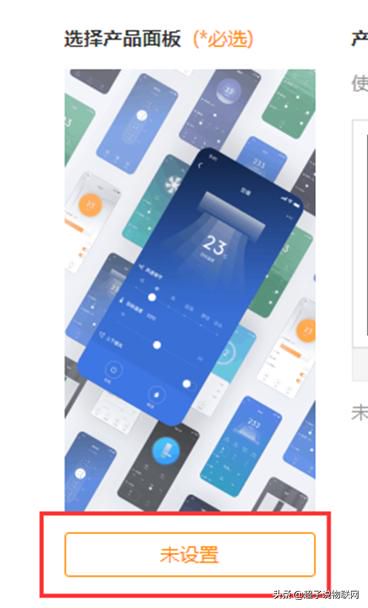

然後我們點擊未設置，選擇一個界面。

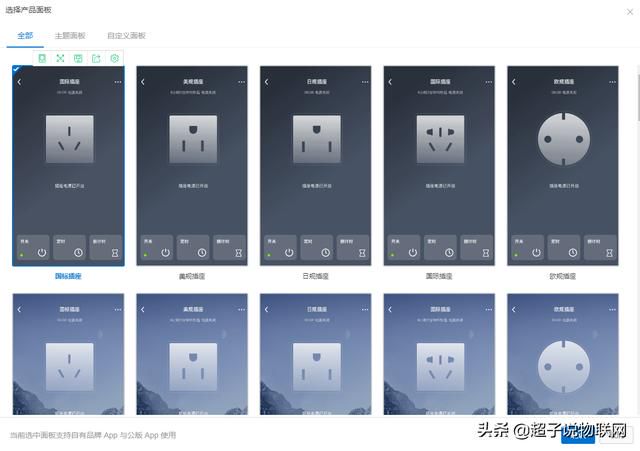

自己喜歡哪個，選一個就行，然後點擊確認。

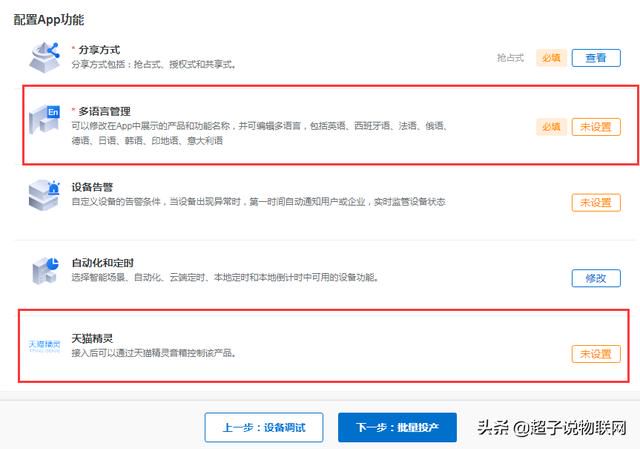

然後頁面下方，我們要配置APP功能，多語言管理是必須設置的，可以設置品牌名稱，設備名稱，產品編號等等，我們做DIY設計，也沒啥品牌，自己填一個就行，這些品牌信息可以顯示在APP的頂部。然後我們看到了天貓精靈，沒錯，阿里雲和天貓精靈都是阿里巴巴旗下的，所以可以直接綁定天貓精靈的帳號，就可以用天貓精靈控制開關了，非常方便。然後我們點擊下一步：批量投產。

然後我們勾選上對勾，點擊開發完成後，我們整個配置就算完成了，接下來我們要修改C語言程序了。

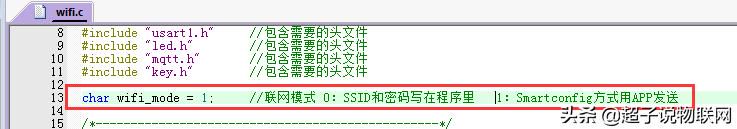

首先我們看一下wifi.c的C語言源文件，wifi_mode這個變量設置使用哪種方式進行配網，大家根據注釋自行選擇就行，如果選擇0的話，SSID和密碼要在wifi.h頭文件中設置。

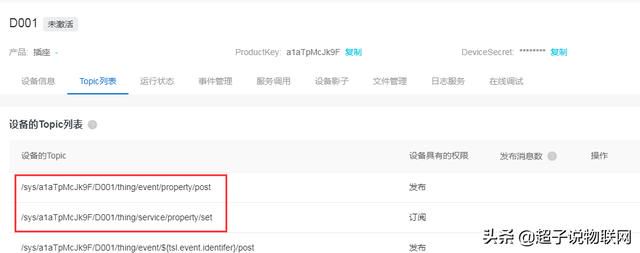

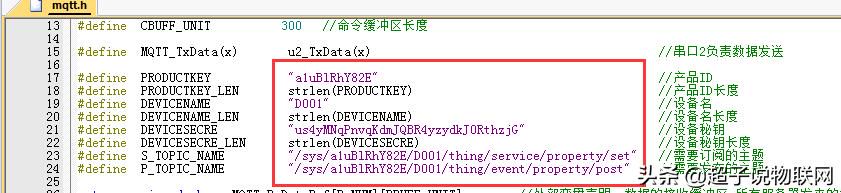

然後我們需要修改C語言頭文件mqtt.h中的5個字符串，前三個對應新增測試設備時的激活憑證，也就是三元組信息。後邊兩個字符串是Topic，set是用來接收控制開關命令推送的Topic，我們需要訂閱它，post是用來往伺服器上傳數據的，這次的實驗，我們主要是接收控制命令的推送數據。那麼這兩個Topic再那找呢？看下圖。
