一種壓鑄模具的內噴塗結構的製作方法

2023-05-19 05:06:06

本實用新型涉及壓鑄模具的技術領域，更具體的說涉及一種壓鑄模具的內噴塗結構。

背景技術：

在壓鑄模具中，鑄件成型時有局部溫度過高的現象。在壓鑄模具長期生產過程中，會導致鑄件粘模拉傷嚴重。這就需要通過噴塗工藝來解決。但是，由於鑄件的某些部位在滑塊下方，人工噴塗或外置噴塗裝置無法噴塗到位，這就嚴重影響了鑄件的質量。然而在現有技術的一般的噴塗結構也沒有有效解決上述問題。例如中國專利授權公告號CN 205147270 U，授權公告日2016年04月13日，發明創造的名稱為一種壓鑄模具的噴塗裝置，該專利案公開了一種壓鑄模具中的擠壓油缸結構，通過噴塗機構、滑塊、輸料管、噴頭和噴嘴等結構的創新，實現了該噴塗裝置具有通用性高和產品質量好的特點，但是該專利案增加了輸料管等部件，存在成本較高的問題。本實用新型通過定模芯、動模芯、滑塊和內置噴頭等結構的結合創新，提供一種結構簡單，成本低，噴塗效果、冷卻效果和鑄件質量好，安裝和拆卸方便的壓鑄模具內噴塗結構。

技術實現要素：

本實用新型解決現有技術中一般擠壓油缸的結構沒有有效解決成本較高的問題，提供一種壓鑄模具的內噴塗結構，通過定模芯、動模芯、滑塊和內置噴頭等結構的結合創新，實現該內噴塗結構具有結構簡單，成本低，噴塗效果、冷卻效果和鑄件質量好，安裝和拆卸方便的特點。

為了解決上述存在的技術問題，本實用新型採取下述技術方案：一種壓鑄模具的內噴塗結構，包括定模芯、動模芯、滑塊和內置噴頭，其特徵在於，所述定模芯與動模芯相適配，所述滑塊與定模芯、動模芯組合形成鑄件的壓鑄型腔，在所述滑塊的下方，所述動模芯設有與內置噴頭相適配的安裝部，動模芯的內部設有與內置噴頭相連通的輸送通道。

內置噴頭，用於噴塗在滑塊下方的且局部容易高溫的鑄件，使得鑄件快速冷卻，冷卻效果好，避免鑄件粘模拉傷，從而提高鑄件質量；安裝部，結構簡單，用於安裝內置噴頭；輸送通道，與內置噴頭相連通，主要用於輸送噴塗液，與一般噴塗裝置相比，省去了輸送管，成本較低。

作為優選，所述內置噴頭設有可旋轉的噴塗嘴。進一步提高噴塗效果和冷卻效果，保證鑄件質量。

作為優選，所述噴塗嘴為球面噴嘴。進一步提高噴塗效果和冷卻效果，保證鑄件質量。

作為優選，所述輸送通道的端部設有快速接頭。安裝和拆卸方便。

由於採取上述的技術方案，本實用新型提供的一種壓鑄模具的內噴塗結構具有這樣的有益效果：通過定模芯、動模芯、滑塊和內置噴頭等結構的結合創新，提供一種結構簡單，成本低，噴塗效果、冷卻效果和鑄件質量好，安裝和拆卸方便的壓鑄模具內噴塗結構。

附圖說明

附圖1為本實用新型的一種結構示意圖；

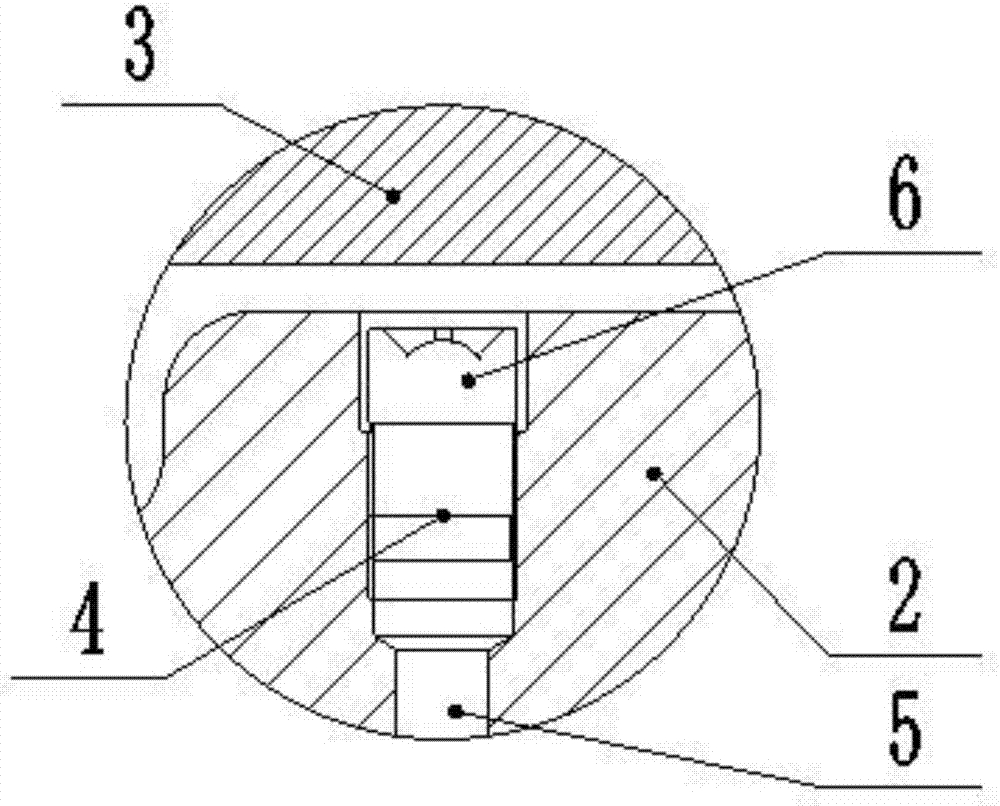

附圖2為本實用新型附圖1的A向放大圖。

圖中：1-定模芯，2-動模芯，3-滑塊，4-內置噴頭，5-輸送通道，6-噴塗嘴，7-快速接頭。

具體實施方式

參閱附圖，對本實用新型作進一步詳細描述。

實施例一：結合附圖1和2，一種壓鑄模具的內噴塗結構，包括定模芯1、動模芯2、滑塊3和內置噴頭4，定模芯1與動模芯2相適配，滑塊3與定模芯1、動模芯2組合形成鑄件的壓鑄型腔，在滑塊3的下方，動模芯2設有與內置噴頭4相適配的安裝部，動模芯2的內部設有與內置噴頭4相連通的輸送通道5，內置噴頭4設有可旋轉的噴塗嘴6，噴塗嘴6為球面噴嘴，輸送通道5的端部設有快速接頭7。

以上所述的實施例，對本實用新型進行了詳細介紹。本文中應用了具體實施例對本實用新型的原理及實施方式進行了闡述，實施例的說明只是用於幫助理解本實用新型的核心思想。應當指出，對於本技術領域的普通技術人員來說，在不脫離本實用新型核心思想的前提下，還可以對本實用新型進行若干的修飾，例如內置噴頭、噴塗嘴和輸送通道等技術參數進行修改或權利要求進行若干的組合，應該落在本實用新型權利要求的保護範圍之內。
