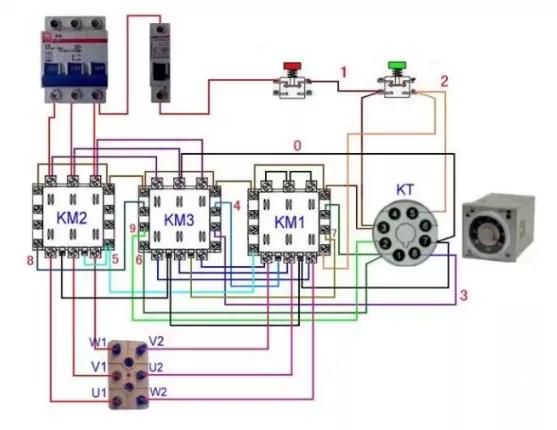

控制櫃星三角啟動實物接線圖（星三角啟動原理圖及電氣櫃接線圖）

2023-04-23 18:23:17 5

1.當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能採用星三角啟動方法；

2.該方法是：在電機啟動時將電機接成星型接線,當電機啟動成功後再將電機改接成三角型接線（通過雙投開關迅速切換）；

3.因電機啟動電流與電源電壓成正比,此時電網提供的啟動電流只有全電壓啟動電流的1/3 ，但啟動力矩也只有全電壓啟動力矩的1/3。星三角啟動，屬降壓啟動他是以犧牲功率為代價來換取降低啟動電流來實現的。

所以不能一概而以電機功率的大小來確定是否需採用星三角啟動，還的看是什麼樣的負載，一般在需要啟動時負載輕運行時負載重尚可採用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%（我記憶中）為了不形成對電網電壓過大的衝擊所以要採用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要採用星三角啟動。

只有鼠籠型電機才採用星三角啟動。一家之言,姑且聽之. 本人在實際使用過程中,發現需星三角降壓啟動的電機從11KW開始就有需要的,如風機、在啟動時11KW電流在7-9倍(100)A左右,按正常配置的熱繼電器根本啟動不了,（關風門也沒用）熱繼電器配大了又起不了保護電機的作用，所以建議用降壓啟動。

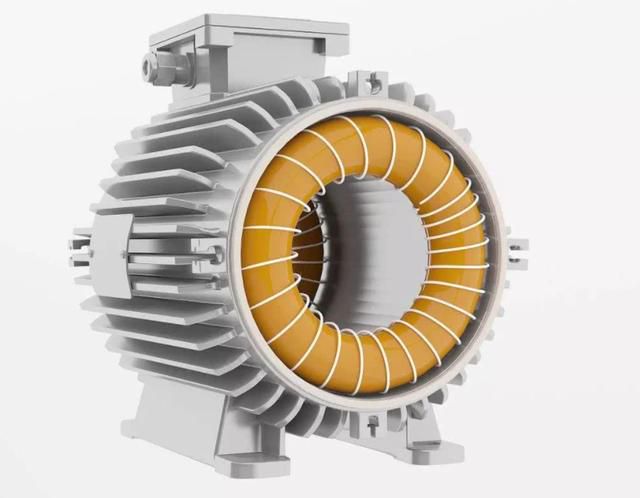

▲鼠籠型電機

而在一些啟動負荷較小的電機上，由於電機到達恆速時間短，啟動時電流衝擊影響較小，所以在30KW左右的電機，選用1.5倍額定電流的斷路器直接啟動，長期工作一點問題都沒有。

星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z（以下以額定電壓380V的電機為例） 星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的衝擊。此時的轉矩相對較小，但電動機可達到一定的轉速。

角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速後，電器開關把六個接線端子轉換成三角形連接並再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。

這裡的降壓啟動就是剛開始的時候是才380降到220，就是星形接法，電機一頭分開接，一頭三根線並在一起，當啟動的一定的時間（一般30秒到一分鐘）就把星形的斷開再接上三角形的，一定要聯鎖啊，不然一不小心就爆了。三角形也就是全壓運行了。

L1/L2/L3分別表示三根相線；

QS表示空氣開關；

Fu1表示主迴路上的保險；

Fu2表示控制迴路上的保險；

SP表示停止按鈕；

ST表示啟動按鈕；

KT表示時間繼電器的線圈，後綴的數字表示它不同的觸點；

KMy表示星接觸器的線圈，後綴的數字表示它不同的觸點；

KM△表示三角接觸器的線圈，後綴的數字表示它不同的觸點；

KM表示主接觸器的線圈，後綴的數字表示它不同的觸點；

U1/V1/W1分別表示電動機繞組的三個同名端；

U2/V2/W2分別表示電動機繞組的另三個同名端；

為了敘述方便，將圖紙整理了一下，添加了觸點的編號。整理後的圖紙見附圖。合上QS，按下St，KT、KMy得電動作。

KMY-1閉合，KM得電動作；

KMY-2閉合，電動機線圈處於星形接法，

KMY-3斷開，避免KM△誤動作；

KM-1閉合，自保啟動按鈕；

kM-2閉合為三角形工作做好準備；

kM-3閉合，電動機得電運轉，處於星形啟動狀態。

時間繼電器延時到達以後，延時觸點KT－1斷開，

KMy線圈斷電，KMY-1斷開，KM通過KM-2仍然得電吸合著；

KMY-2斷開，為電動機線圈處於三角形接法作準備；

KMY-3閉合，使KM△得電吸合；

KM△-1斷開，停止為時間繼電器線圈供電；

KM△-2斷開，確保KMY不能得電誤動作：

KM△-3閉合是電動機線圈處於三角形運轉狀態。

電動機的三角形運轉狀態，必須要按下SP，才能使全部接觸器線圈失電跳開，才能停止運轉。
