看懂電氣照明平面圖才能布置燈具穿線，可是要做到這一點也並不容易，因為設計圖紙上的電氣照明平面圖與實際接線圖上的表示法有一定的區別。

在布置燈具及放線時，"相線進開關，零線進燈頭"，這是最基本的知識。但僅知道這些還不夠，還要知道燈具與燈具之間的放線根數。如果圖紙上已標註出導線根數（即圖中燈具之間以短斜線標註根數）的話，在安裝時即可據此放線；如果沒有標註根數，則需要電工獨立思考來完成放線工作。若是穿暗管敷設，更要慎重，以免少穿、漏穿導線，給施工造成困難。

附圖中的七種實例，對照電氣平面圖和實際接線圖，可以看出，隨著開關控制燈具數量的不同，放線根數也不一樣。其中最簡單的圖1是一個開關控制燈，開關為單極情況下，電源進線及開關至燈具間導線根數均為兩根。

在設計上，導線為兩根時一般不標註，只有在三根及三根以上時才用短斜線表示根數（本例圖為說明方便，在兩根情況下也注出導線根數）。如圖6所示，兩個開關在兩地同時控制兩個燈頭並另加兩眼插座。由實際接線圖可以推測出放線根數。兩個燈具之間為四根導線，雙控開關至每個燈具為三根導線，進線電源線仍為兩根。樹上鳥教育電氣設計視頻教程

在接插座的線路中，插座的相線如若由開關盒中引出，切記不能在開關後樁頭接出，否則，插座也受開關控制了。還有一點要注意的，就是設計圖與實際放線圖是有很大區別的，即便是設計院送出的照明圖上所注導線根數也未必準確，在導線穿管敷設時要再三核對。

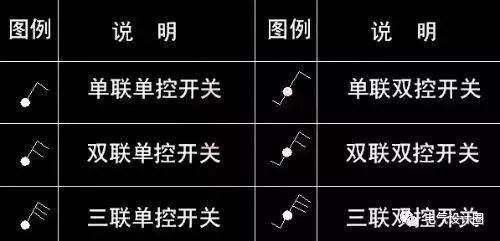

「聯」指的是同一個開關面板上有幾個開關按鈕。

「控」指的是其中開關按鈕的控制方式，一般分為「單控」和「雙控」兩種。

,
