趙州橋為什麼要造拱形(為何採用拱形結構)
2023-04-28 06:57:02 1
摘要:跨越千年,趙州橋與你相見。儘管千年夠久,但仍敵不過歲月的摧殘。古代聰慧的中國人之所以能設計製造出跨越千年的高質量古橋,正是因為古代工匠的樸素力學思想。本文就從力學的角度,簡單分析下古老的趙州橋跨越千年的原因。
關鍵詞:趙州橋,拱形,力學

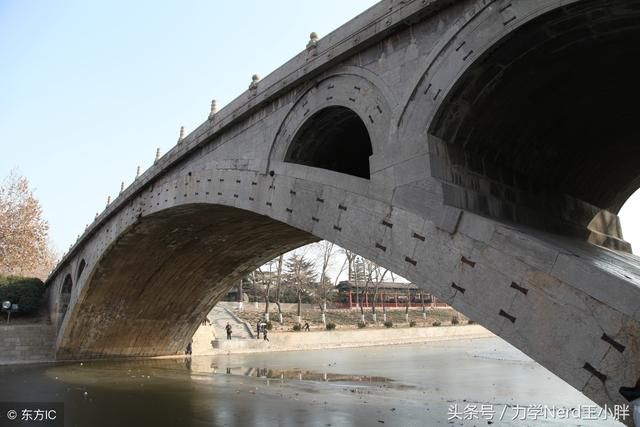

引言小學課本的著名文章之一,就是趙州橋。趙州橋被譽為世界上現存最古老的一座石拱橋,它歷經一千四百多年仍屹立不倒。但是,實際上,除了跨越千年的愛情,跨越千年的石頭也敵不住歲月的摧殘,石頭會風化,最終變成塵埃。

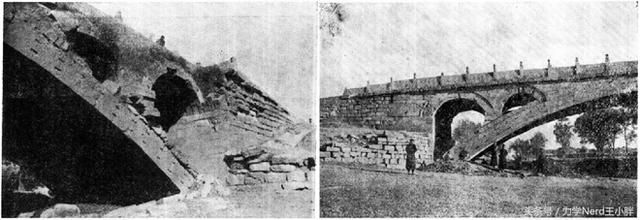

破損的老趙州橋(梁思成拍攝)
局部細節
為了加固,石頭與石頭之間用腰鐵連接。整座橋裡的石頭,會在自重的作用下,互相擠壓,所有的石頭受到的都是擠壓力。
拱形的力學原理正是由於拱橋的石頭受到的都是擠壓力,才讓趙州橋能夠跨越千年。因為,大多數材料,包括石頭,其抗壓性能要遠好於抗拉性能。通俗點說,材料拉的話容易壞,但是壓的話不容易壞。下圖是低碳鋼和鑄鐵的拉壓比較。
低糖拉壓比較
鑄鐵拉壓比較
圖中明顯看出,壓縮的力要比拉伸的力大很多。特別是低碳鋼,由於是韌性材料,是沒辦法壓壞的,只會越壓越扁。從承受力來講,低碳鋼的承受能力可以無窮大。實際上當然並不可能。特別是對於結構而言,發生塑性變形就認為失效了,塑性變形的應力與拉伸一致。
鑄鐵(左)和低碳鋼(右)的壓縮
總結跨越千年的愛戀,來到了趙州橋的身邊。然而物非人更非,由於石頭的風化,修復後的趙州橋再也不是原來的那個趙州橋。儘管如此,古趙州橋依然屹立了一千多年,見證了千年的愛戀。它之所以屹立不倒千年,就是因為採用了擠壓的拱形結構,充分利用了石頭的受壓性能。
