各種排線型號對照表(淺談排線的一些規格及特性)
2023-05-23 19:08:52 3
排線可移動、彎曲、扭轉而不會損壞導線,可以遵從不同形狀和特殊的封裝尺寸,排線具有更高的裝配可靠性和質量。

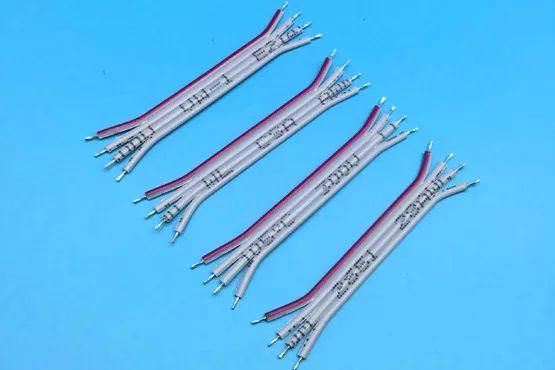

一、2651硬排線
2651排線有1.27mm間距、2.0mm間距、2.54mm間距,常規顏色有灰排線、紅邊灰排線、灰邊黑排線、白邊黑排線、凸字灰排線、灰白排線等。此款排線加工方式比較靈活,可以剝皮鍍錫,剝皮留膠,剝皮開叉鍍錫等。
二、PVC材質彩排線
以下介紹一款PVC材質的排線,也叫彩排線,此款排線可由PVC材質的電子線合拼而成,如:1007、1015、1061、1571等PVC材質電子線合併而成。這款排線靈活性比較強,您可隨意排序它的顏色、排線的pin數、規格型號等搭配。
三、2468排線
2468排線具有優良的電性能、介電性能、耐熱性強,它的作用是十分強大的,很多的電器都會使用到它。2468排線常規的型號從16號到30號,線材和外徑的大小,決定了它的去由及被如何使用。此款排線的顏色,也挺多種的,根據使用者的喜好和需求會採用不同的顏色,如:雙白印黑排線、雙黑印白排線、黑白排線、紅白排線、紅黑排線、白白排線、雙綠間黑段等。
四、IDC 三件套排線
IDC排線,也有三種間距分別是1.27mm間距、2.0mm間距和2.54mm間距的排線。具耐酸鹼,耐油,耐熱,耐溼,耐黴菌等特性,適用於一般電子,電器內部連線,如聲像設備等。
,
