概述

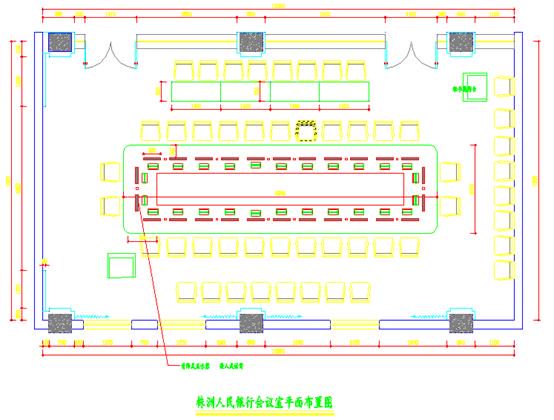

平面布局

該會議室長約13米，寬約8米左右，可容納30人左右，如下圖所示。具體要求實現會議討論等功能。系統要求技術先進、功能齊全、運行穩定、維護方便、實用、可靠、語音清晰、音質優美等等。

具體涉及到的系統有：、音響擴聲系統、視頻顯示系統、音視頻處理及切換傳輸系統。

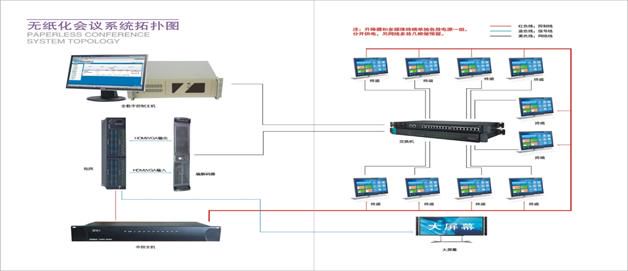

1.無紙化會議系統

無紙化會議系統是使用現代通訊技術、音頻技術、視頻技術、軟體技術，通過文件的電子交換實現會議的無紙化。其特徵是：文件傳輸網絡化，文件顯示電子化，文件編輯智能化，文件輸入輸出可控化。無紙化會議系統的一個基本特徵是：會議室設有公共視頻顯示的大屏幕和每個席位單獨控制和使用的席位顯示器，選擇席位顯示或稱異步顯示時，由與會者自行操作該智能終端，此時，該智能終端如同一立使用的標準計算機，每個參會者可以自主地在顯示公共信號的同步顯示或異步顯示之間一鍵切換。

無紙化會議系統，首先應該是一套智能會議系統。這裡的智能不僅僅是對會議室所用設備實現智能管控，也不僅僅是對會議流程提供智能工具和服務，更重要的是要能夠實現會議過程、使用方式、甚至是資料檢索、會議決策的智能化。同時會議系統必須適應、兼容信息技術發展的日新月異、軟體產品的應接不暇，以及由於網際網路、雲計算、大數據的出現，使後臺數據、信息資源爆炸性的增長而提出的智能決策。

結合此次會議室的大小，配置了26臺終端顯示設備。

1.1 功能特點

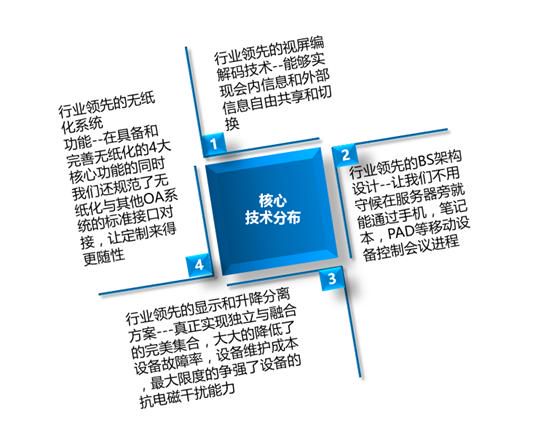

1.2核心技術

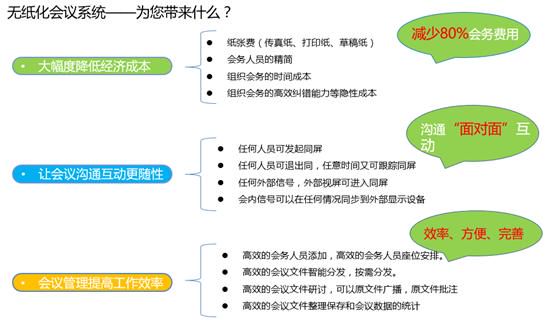

1.3 應用價值

1.4產品介紹

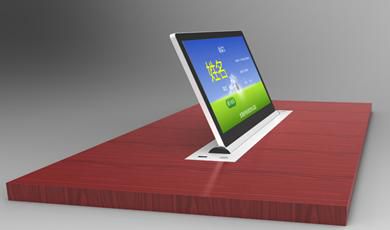

無紙化升降觸控螢幕

可升降液晶名牌

2.擴聲系統

該會議室不僅僅作為會議、指揮中心使用，還作為報告，因此，布置合理的音箱位置，達到良好的聲場效果是重中之重。

在滿足會議功能需求的前提下，從該會議室的環境空間考慮，通過精確的模擬建模計算，在擴聲配置上，我們選用了6隻8寸吸頂音箱做為會議室的擴聲。與裝修渾然一體，美觀而不失自身特性。

吸頂音響

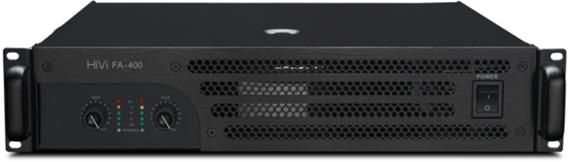

功放

調音臺

3.視頻顯示系統

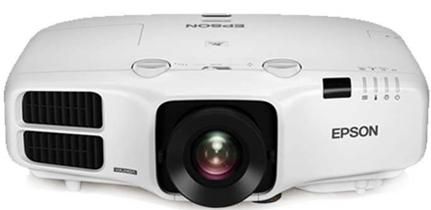

高端的會議室當然需要高清顯示畫面。在這裡，我們選用了5200流明，標準解析度為1024*768（可擴展為1920*1200）的工程投影機作為主顯示系統，同時配置120寸電動幕布。將視頻信號或電腦信號顯示在大屏幕上。環保、端莊、大氣、簡約而又節省空間。

如此的搭配，能高清還原畫質，重現真實高清影像效果；對畫面色彩還原真實細膩、對比度高、增益適中、立體感強，畫面質量精銳、柔和、清晰。讓觀眾席觀看視頻能一目了然。

3.視頻切換傳輸系統

本會議室配置8*8的無縫高清HDMI矩陣,能支持標清、高清視頻源；及所有高清視頻輸出設備，滿足各種解析度及不同視頻輸入接口（只需要增加轉換器）的要求。以及滿足後續的擴容需求。

4.音頻切換及處理系統

4.1.話筒拾音系統

選用進口可伸縮界面話筒，區別於傳統的鵝頸話筒。該話筒小巧靈動，做工精細，靈敏度高，拾音距離遠；一個話筒能同時滿足兩人發言而不是分，極大的減少了配置的數量，從而減少了因設備多而增加的售後成本。

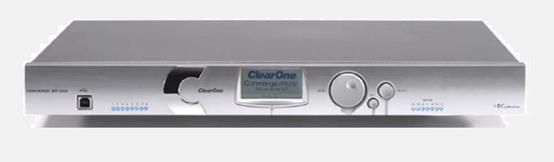

5.數字音頻處理系統

數字音頻處理器是一種數位化的音頻信號處理設備。它先將多通道輸入的模擬信號轉化為數位訊號，然後對數位訊號進行一系列可調諧的算法處理，滿足改善音質、矩陣混音、消噪、消回音、消反饋等應用需求。再通過數模轉換輸出多通道的模擬信號。

採用國際知名品牌的音頻處理設備，輸入部分包括，輸入增益控制（INPUT GAIN），輸入均衡（若干段參數均衡）調節（INPUT EQ），輸入端延時調節（INPUT DELAY），輸入極性（也就是大家說的相位）轉換（input polarity）等功能。輸出部分有信號輸入分配路由選擇（ROUNT），高通濾波器（HPF），低通濾波器（LPF），均衡器（OUTPUT EQ），極性（polarity），增益（GAIN），延時（DELAY），限幅器啟動電平（LIMIT）等多項功能。
