一種手自一體化風擺的製作方法

2023-04-27 08:29:51 1

本實用新型涉及手自一體化風擺技術領域，尤其涉及一種手自一體化風擺。

背景技術：

風擺作為浴室換氣裝置中的比較重要的部件，風擺的結構部分影響著使用者的舒適度，而現代大部分的風擺為手動控制，或者自動控制，不能實現手自一體化，給使用者使用造成很大的不便。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種手自一體化風擺。

為了實現上述目的，本實用新型採用了如下技術方案：

一種手自一體化風擺，包括框體，所述框體上設有吹風槽，所述吹風槽的側壁上通過轉軸轉動連接有調風板，所述調風板靠近吹風槽底部的一側設有連接杆，所述連接杆上設有擋板，所述擋板與調風板相抵，所述連接杆穿過框體延伸至框體外側，且連接杆遠離框體的一端設有固定板，所述固定板內設有驅動裝置，所述驅動裝置的驅動端與連接杆連接，所述固定板遠離框體的一側設有支撐杆，所述支撐杆上套接有限位環，所述支撐杆遠離固定板的一端設有封塊，所述支撐杆遠離封塊的一端穿過固定板連接在框體上，且框體與固定板之間設有彈簧，所述彈簧套接於支撐杆上。

優選地，所述限位環與支撐杆之間為螺紋連接，且限位環的一側與固定板相抵。

優選地，所述封塊與支撐杆之間為一體成型。

優選地，所述限位環的側面設有防滑紋。

本實用新型中，使用者使用該裝置時，可以將通過旋轉限位環，使得限位環達到一定位置，進而使得固定板在彈簧的作用下，使得固定板上移或下降，進而帶動連接杆移動，進而可以在擋板的作用下，使得調風板的角度被調節，進而控制風向，還可以將驅動裝置打開，使得連接杆在驅動作用下移動，進而達到自動控制，實現手動和自動一體化的功能，該裝置操作簡單，手動和自動雙重調控，360度立體擺出風，人性化設計，送風合理，適宜廣泛推廣。

附圖說明

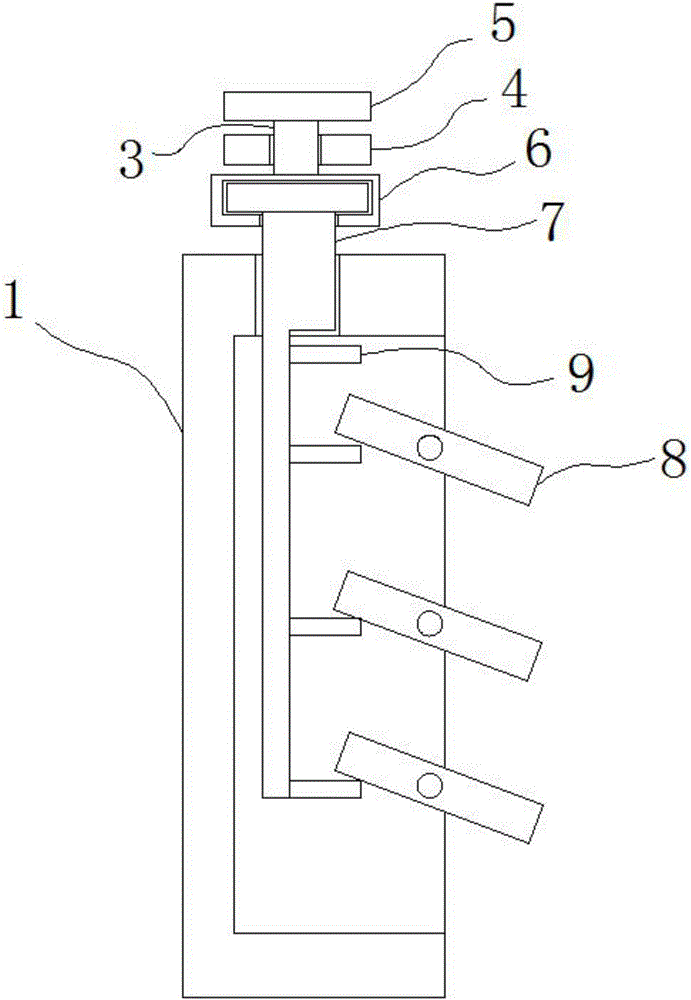

圖1為本實用新型提出的一種手自一體化風擺的結構示意圖；

圖2為本實用新型提出的一種手自一體化風擺的側面結構示意圖。

圖中：1框體、2彈簧、3支撐杆、4限位環、5封塊、6固定板、7連接杆、8調風板、9擋板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種手自一體化風擺，包括框體1，框體1上設有吹風槽，吹風槽的側壁上通過轉軸轉動連接有調風板8，調風板8靠近吹風槽底部的一側設有連接杆7，連接杆7上設有擋板9，擋板9與調風板8相抵，連接杆7穿過框體1延伸至框體1外側，且連接杆7遠離框體1的一端設有固定板6，固定板6內設有驅動裝置，驅動裝置的驅動端與連接杆7連接，固定板6遠離框體1的一側設有支撐杆3，支撐杆3上套接有限位環4，限位環4與支撐杆3之間為螺紋連接，且限位環4的一側與固定板6相抵，限位環4的側面設有防滑紋，支撐杆3遠離固定板6的一端設有封塊5，封塊5與支撐杆3之間為一體成型，支撐杆3遠離封塊5的一端穿過固定板6連接在框體1上，且框體1與固定板6之間設有彈簧2，彈簧2套接於支撐杆3上。

本實用新型中使用者使用該裝置時，可以將通過旋轉限位環4，使得限位環4達到一定位置，進而使得固定板6在彈簧2的作用下，使得固定板6上移或下降，進而帶動連接杆7移動，進而可以在擋板9的作用下，使得調風板8的角度被調節，進而控制風向，還可以將驅動裝置打開，使得連接杆7在驅動作用下移動，進而達到自動控制，實現手動和自動一體化的功能。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護範圍之內。
