所謂變壓器接線組別是指變壓器一次繞組和二次繞組組合接線形式。

一般地，變壓器高壓側有三角形接法和星型接法，低壓側也有三角形或星型接法。這幾種接法相組合，加上高壓側和低壓側電壓形成一定的角度差；另外，高低壓側中性點有接地和不接地兩種方式，這就構成了變壓器連接組別的所有要素。

一、變壓器連接組別的表示方法

連接組標號是表示變壓器繞組的連接方法以及原、副邊對應線電勢相位關係的符號。 連接組標號由字符和數字兩部分組成，前面的字符自左向右依次表示高壓、低壓繞組的連接方法，後面的數字可以是0——11之間的整數，它代表低壓繞組線電勢對高壓繞組線電勢相位移的大小，該數字乘以30°即為低壓邊線電勢滯後於高壓邊線電勢相位移的角度數。這種相位關係通常用「時鐘表示法」加以說明，即以原邊線電勢相量作為時鐘的分針，並令其固定指向12位置，以對應的副邊線電勢相量作為時針，它所指的時數就是連接組標號中的數字。

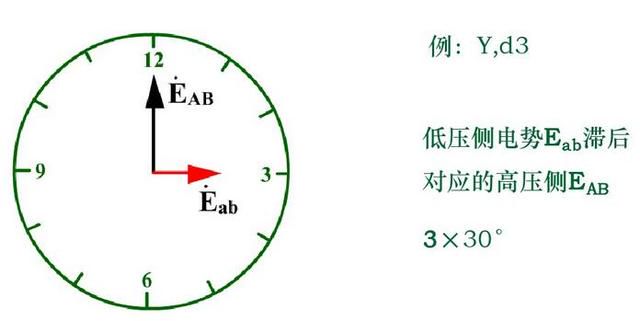

時鐘表示法舉例

IEC標準中規定了變壓器繞組聯接組的表示方法，即三相變壓器繞組，連接成星形、三角形、曲折形時，對於高壓繞組分別用Y、D、Z表示；對於中、低壓繞組則分別用小寫字母y、d、z表示。如果是星形或曲折形聯結有中性點引出時，則分別用YN或ZN，yn或zn表示。變壓器按高壓、低壓繞組聯結的順序組合起來就是繞組的聯結組。Z型接法極為少見，所以我們重點看Y和D型接法。

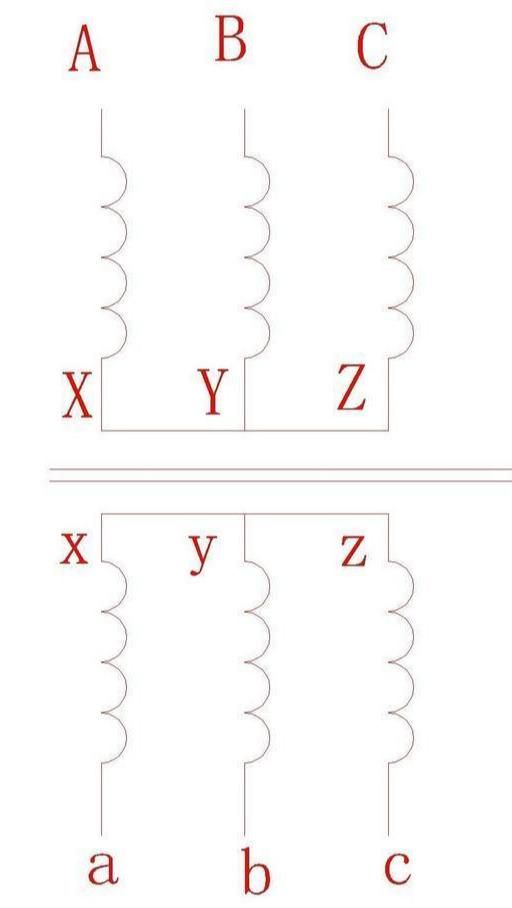

繞組接法的表示方法

說明：

Yy聯結的三相變壓器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六種聯結組別，標號為偶數；

Yd聯結的三相變壓器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六種聯結組別，標號為奇數。

為了避免製造和使用上的混亂，國家標準規定對單相雙繞組電力變壓器只有ⅠⅠ0聯結組別一種。對三相雙繞組電力變壓器規定只有Yyn0、Yd11、YNd11、YNy0和Yy0五種。

二、根據常見三種連接組別及使用場合來具體分析：

1、Dyn11的意義：D:高壓側三角形接法，y：低壓側星型接法；n：低壓側中性點引出（即帶中性線）；11：變壓器二次側的線電壓Uab滯後一次側線電壓UAB330度（或超前30度）。

使用場合：單相不平衡電流超過額定電流的25%，即單相負載多；系統有較大的諧波存在，有消諧作用；

Dyn11接法

2.Yyn0的意義：Y：高壓側星型接法，無中性點引出；y：低壓側星型接法；n：中性點引出；0：高低壓差位差0度。

使用場合：三相負荷基本平衡；供電系統諧波不嚴重；常用於10KV系統。

Yyn1接法

3.Yd1意義：Y:高壓側星型接法；d：低壓側三角形接法；1：高低壓差相位差30度。

使用場合：35KV配電系統。

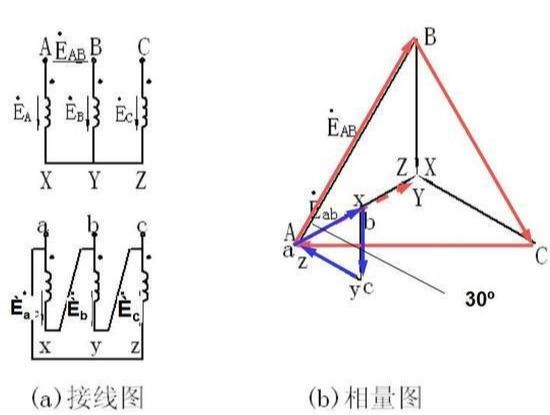

Yd1聯結組別的接法
