醫用核酸檢測反應系統一次性便利防汙染廢物收集器的製作方法

2023-05-24 13:15:41 1

本實用新型屬於醫用檢測輔助器材技術領域，具體是指醫用核酸檢測反應系統一次性便利防汙染廢物收集器。

背景技術：

隨著現代生物醫藥科技的發展，精準醫療越來越受到人們的關注。精準醫學將引領未來醫學的發展方向。在實施精準醫療方案過程中，需要大量的細胞和分子級別的檢測。分子檢測作為精確診斷的重要組成部分，將發揮至關重要的作用。特別是隨著人類對疾病的認識水平逐步深入到基因層面，通過分子檢測進行診斷，不僅在傳統的傳染病、遺傳病的篩查與診斷、移植配型檢測方面發揮著重要作用，還被大量用於腫瘤個體化診療、昂貴藥物治療監測、藥物代謝基因組學研究、心血管疾病、神經系統疾病、DNA指紋分析、組織分型以及食品病原體檢測等領域。所謂分子檢測就是應用分子生物學方法檢測患者體內遺傳物質的結構或表達水平的變化，包括DNA、RNA和蛋白質。

醫用核酸檢測反應系統就是應用於臨床提取患者血液、體液中DNA、RNA等遺傳物質，將提取出的DNA或RNA再進行擴增，雜交等相關的項目檢測流程，提取DNA、RNA是臨床分子檢測的基礎，提取是否成功決定了患者的該檢測項目的準確度。

在提取過程中，所用的加樣吸頭通常被醫用核酸檢測反應系統的機械臂丟入一個套有塑膠袋的金屬框體中，所述的套有塑膠袋的金屬框體為吸頭和汙染廢物收集器，所述的金屬框體底部為中空結構，即該金屬框體與提取儀器外部相通，每次實驗前需要工作人員套上塑膠袋。如果塑膠袋為單層塑膠袋，吸頭經常扎漏塑膠袋，而吸頭是吸過患者標本的，扎漏塑膠袋後吸頭直接與外界相通，會造成實驗室汙染，影響實驗準確性；為了避免扎漏，通常做法是套用兩個甚至更多層塑膠袋，在使用過程中，雖然扎漏頻率顯著降低，但兩個甚至更多層塑膠袋疊加不服帖，吸頭容易空懸在塑膠袋中，吸頭聚集在收集器的吸頭進口，後面的機械臂無法將吸頭正常投入袋中，儀器報錯停止。吸頭和汙染廢物收集完畢後，通常將塑膠袋直接取出，不能很好封口或容易扎漏，汙染廢物容易漏出，且常用塑膠袋盛放的汙染廢物無任何警示標語，使處理廢品人員防範性差，很容易造成二次汙染。

技術實現要素：

為解決上述現有難題，本實用新型根據現有技術條件，提供了一種適配於多種醫用核酸檢測反應系統的，價格低廉，一次性的，安裝便捷，不會被吸頭扎漏，不容易堵住吸頭進口，且實驗結束後，可密封封袋，防止醫療汙染，對處理人員有警示作用，方便醫院汙物處理的廢物收集器。

本實用新型採用的技術方案為：醫用核酸檢測反應系統一次性便利防汙染廢物收集器，所述收集器包括收集器本體、敞口頂部、設於所述收集器本體上的長折耳和短折耳，所述收集器本體包括正面、反面、一對側面、底部和折線，所述折線設於反面和側面上，所述長折耳和短折耳分別設於所述正面和反面上，所述長折耳和短折耳上設有封口膠層；

所述收集器具有用於運輸或儲藏時的收疊模式、用於收容盛放汙染廢物的敞開模式和用於密封汙染廢物的密封模式；

所述收集器的反面和側面在折線處摺疊後形成緊貼摺疊狀態時，處於收疊模式；

所述收集器的正面、反面和一對側面分別與底部垂直，且所述反面和側面上的折線處未發生摺疊時，處於敞開模式；

所述收集器的短折耳的封口膠層先黏貼於所述長折耳上，所述長折耳的封口膠層再黏貼於所述反面上，且所述收集器內形成密封狀態時，處於密封模式。

進一步地，所述折線包括在反面上設置的一條橫向折線和在兩側面中間位置分別設置的豎向中折線。

進一步地，所述收集器本體由可摺疊或可收疊的防水材料製成。

優選地，所述收集器本體由淋膜紙製成，所述收集器本體內部覆防水膜。

進一步地，所述收集器正面和/或反面設有產品警示部，可以承載警示語和產品警示名稱。

進一步地，所述封口膠層上設有膠封。

較現有技術本實用新型有益效果如下：本收集器適配於多種醫用核酸檢測反應系統，如Pre-NAT全自動核酸檢測反應系統，Chitas全自動核酸純化儀，Janus全自動加樣工作站等；本收集器價格低廉，安裝便捷，一次性使用安全防汙染，不會被吸頭扎漏，不容易堵住吸頭進口；實驗結束後，可直接封袋，防止醫療汙染，方便醫院汙物處理廢物；且收集器正面和反面設有產品警示部，更進一步地防止了處理時的二次汙染。

附圖說明

圖1為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器敞開模式結構示意圖；

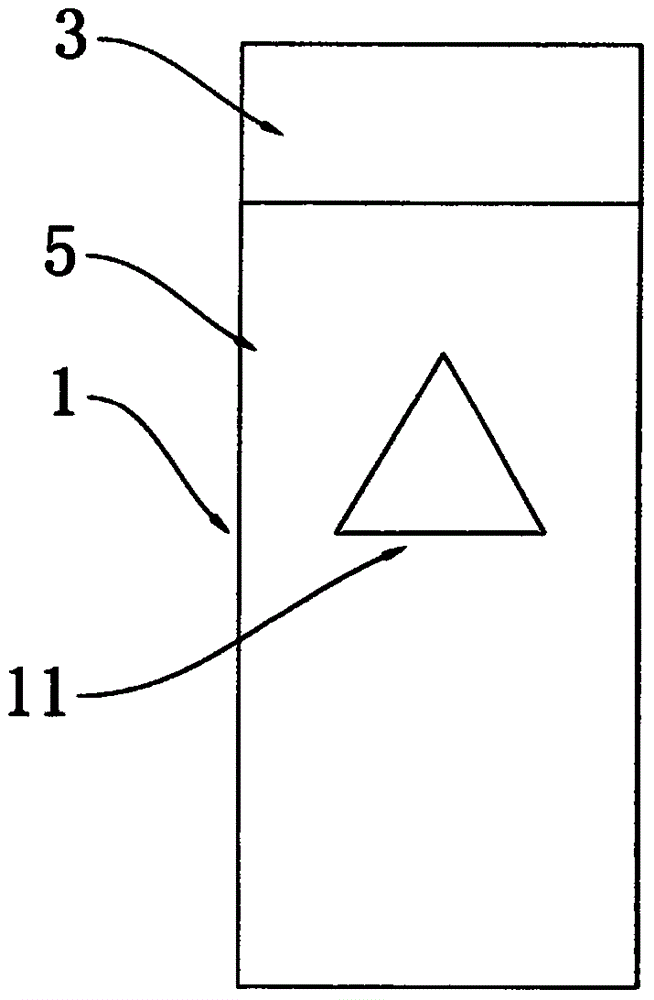

圖2為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器收疊模式正面結構示意圖；

圖3為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器收疊模式反面結構示意圖；

圖4為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器套入金屬框體時結構示意圖；

圖5為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器在金屬框體中翻折掛耳結構示意圖；

圖6為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器在金屬框體上蓋上金屬框體蓋壓住折耳結構示意圖；

圖7為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器使用完畢後短耳黏貼於長耳上的結構示意圖；

圖8為本實用新型醫用核酸檢測反應系統一次性便利防汙染廢物收集器使用完畢後密封模式結構示意圖。

其中，1、收集器本體，2、敞口頂部，3、長折耳，4、短折耳，5、正面，6、反面，7、側面，8、底部，9、折線，10、封口膠層，11、產品警示部，12、金屬框體，13、金屬框體蓋。

具體實施方式

結合附圖，對本實用新型做進一步詳細說明。

如圖1所示，醫用核酸檢測反應系統一次性便利防汙染廢物收集器，所述收集器包括收集器本體1、敞口頂部2、設於所述收集器本體上的長折耳3和短折耳4，所述收集器本體1包括正面5、反面6、一對側面7、底部8和折線9，所述折線9設於反面6和側面7上，所述長折耳3和短折耳4分別設於所述正面5和反面6上，所述長折耳3和短折耳4上設有封口膠層10；

所述收集器具有用於運輸或儲藏時的收疊模式、用於收容盛放汙染廢物的敞開模式和用於密封汙染廢物的密封模式；

如圖2和3所示，所述收集器的反面6和側面7在折線處摺疊後形成緊貼摺疊狀態時，處於收疊模式；

如圖1所示，所述收集器的正面5、反面6和一對側面7分別與底部8垂直，且所述反面6和側面7上的折線9處未發生摺疊時，處於敞開模式；

如圖7所示，所述收集器的短折耳4的封口膠層10先黏貼於所述長折耳3上，如圖8所示，所述長折耳3的封口膠層10再黏貼於所述反面6上，且所述收集器內形成密封狀態時，處於密封模式。

如圖1所示，所述折線9包括在反面6上設置的一條橫向折線9和在兩側面7中間位置分別設置的豎向中折線9。所述收集器本體1由可摺疊或可收疊的防水材料製成。所述收集器本體1由淋膜紙製成，所述收集器本體1內部覆防水膜。所述收集器正面5和/或反面6設有產品警示部11。所述封口膠層10上設有膠封。

具體使用時，如圖4所示，將本醫用核酸檢測反應系統一次性便利防汙染廢物收集器本體1展開至敞開模式，套入醫用核酸檢測反應系統的金屬框體12內；如圖5所示，將長折耳3和短折耳4分別翻折掛耳於金屬框體12兩側壁；如圖6所示，在金屬框體12上部蓋上金屬框體蓋13壓住折耳，醫用核酸檢測反應系統開始運作，機械臂將吸頭及汙染廢物投入壓折有本收集器本體1的金屬框體12內；收集完畢後，打開金屬框體蓋13，撕下封口膠層10上的膠封，如圖7所示，先將短折耳4的封口膠層10黏貼於所述長折耳3上，如圖8所示，再將長折耳3的封口膠層10黏貼於反面6上，此時收集器將吸頭及汙染廢物密封於收集器內，將密封盛放有吸頭及汙染廢物收集器集中回收處理，且產品警示部11的警示內容對處理人員有警示作用，防止汙染廢物再次汙染。

以上對本實用新型及其實施方式進行了描述，這種描述沒有限制性，附圖中所示也只是本實用新型的實施方式之一，實際的結構並不局限於此。總而言之如果本領域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬於本實用新型的保護範圍。
