aoi檢測機器進板反應慢怎麼解決（AOI檢測設備程序製作流程系列三之）

2023-09-11 08:24:57 2

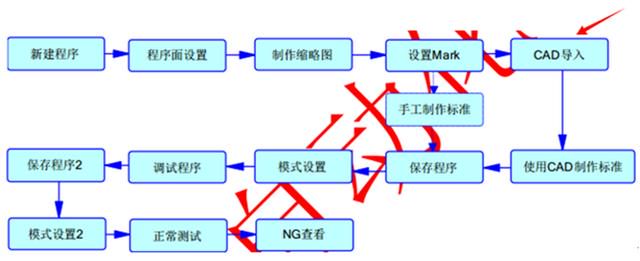

上一期我們介紹了AOI自動光學檢測設備程序製作中的前面連個流程，這期我們繼續來介紹程序製作流程中的其他流程，即「CAD導入」，接下來我們直接進入正題。

一、CAD導入

1. CAD 數據來源先從貼片機或坐標機的數據包含以上 4 種數據元素的數據，並將其轉換 txt 文本文件，一般可直接從貼片機上完成。然後去掉多餘的參數，只保留貼片零件的元件腳位、 X/Y 坐標、貼片角度和物料號。AOI 編程時要用到以下數據元素：元件腳位（元件位置號），它對應 PCB 板上每顆料的位置，如： R201,C21,U2 等。X / Y 坐標：可以直接使用貼片機的坐標、角度數據

貼片角度：標準（以下稱物料號），標示零件規格的名稱，實際上可對應貼片機 FEEDER 的編號。當一條 SMT Line 有多臺貼片機時， Feeder 相同的編號要注意區分。通常作法是在不同的貼片機FEEDER 編號前加上一個數 8 或 9 來區分。比如：第一臺機 FEEDER 號從 1 排到 50,第二臺機也有 1 到 30 站。同樣是 20 號在兩臺機上應該是不同的料，所以要區分開。可以在第二臺機 FEEDER 號前統一加上 6 或 7 都行，但不能加 3 或 4,這樣會導致相同的 31 或 41 等有兩種不同的料。特別強調一點就是相同的料號不能有不同型號的料。

CAD 導入中的單位轉換公式(AOI 以 MM 為單位)， CAD 數據中常見的數據格式有四種：

①英寸、②1/1000 英寸、③毫米、 ④1/100 毫米,其中第①、③種數據中一定帶有小數點,而另外兩種通常沒有. 若所給的數據形式為：①英寸,則 X`=X*25.4②1/1000 英寸,則 X`=X*25.4/1000③毫米,則 X`=X④1/100 毫米,則 X`=X*1/100

2、讀取CAD文本文件

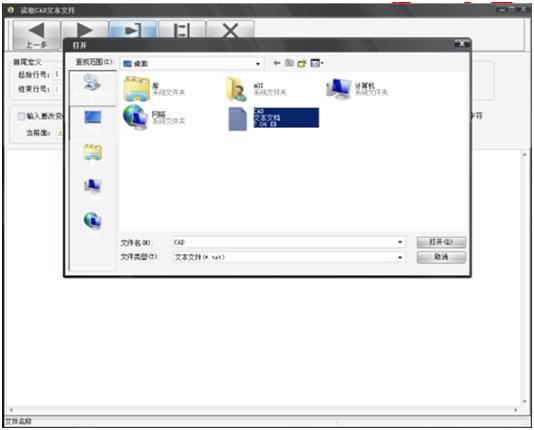

參數之間用統一制表符或逗號或分號或空格等分割符分開（可以用 Excel 軟體來進行相關操作），然後校正 mark 點。單擊[文件]菜單欄下的[CAD 數據導入]選項彈出窗口讀取 CAD文本文件，點擊[調入 CAD] 彈出 CAD 裝載數據窗口[打開]找到 CAD 數據打開, 選上「列分割方式」的空格(一般為默認即可）單擊[數據轉換], 設定好每列數據對應的欄位名稱（選擇任意數據右鍵），無數據的設定為不使用(可根據數據的不同單位進行轉換, 一般不需更改直接進行下一步驟） , 把數據與 PCB 板上的元件方向旋轉為一致（一個小框代表一個元件）完成，如下圖。

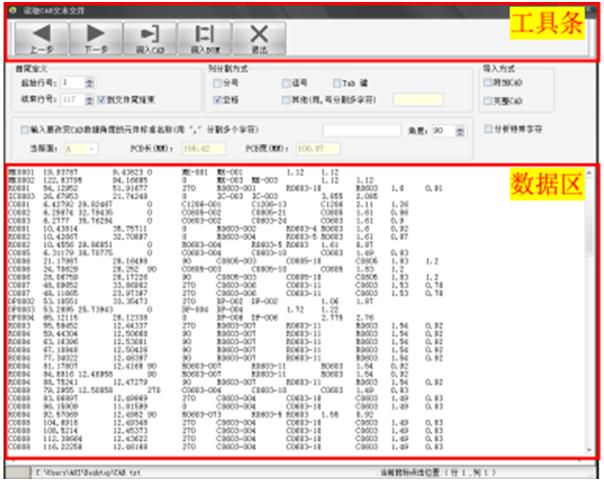

工具條:調入 CAD：從外部調用 CAD 數據。調入 BOM: 從外部調用 BOM 表數據, 主要用來確定元件的寬高;數據轉換：導入外部 CAD 數據後，下放數據區「列分割區」選擇「空格」，將 CAD 數據轉換為程序數據。退出：關閉 CAD 導入窗體。

數據區:首尾定義：設定數據起點行於終點行。列分割方式：分割 CAD 數據，分析調入的數據是以什麼符號作為分隔符（TAB 鍵，空格，逗號，其它符號等）一般選擇「Tab 鍵」和「空格」。「輸入要改變 CAD 數據角度的元件名稱」是針對特殊元件角度的修正，比如三極體、 IC.CAD 數據列表：載入的 CAD 元件數據清單。CAD 文件：顯示 CAD 導入文件的所在目錄

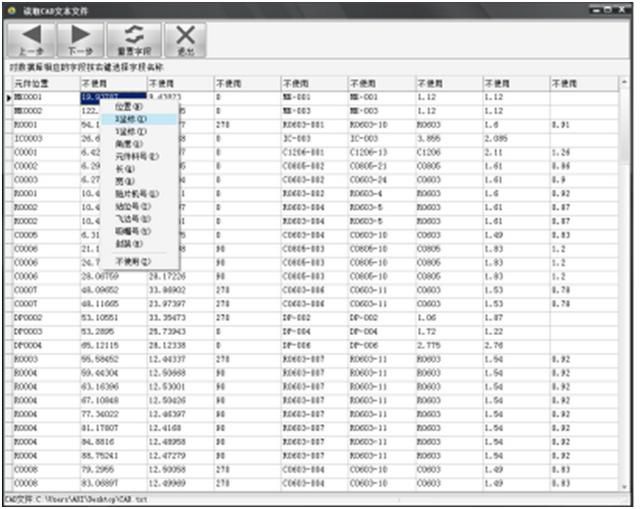

CAD 數據導入後，單擊「重置欄位」，對各個欄位重新設置名稱元件位置：標準元件在實際坐標系的元件位置名稱。X：標準元件在機械坐標系中的橫坐標。Y：標準元件在機械坐標系中的縱坐標。角度：標準元件在機械坐標系中的角度。

料號：對應工廠裡的料號標準，自動元件連結的重要參數。長: 元件長度;寬: 元件寬度;設置好 CAD 數據列欄位名稱後，選擇「下一步」，根據數據的實際情況進行轉換。（一般默認即可）

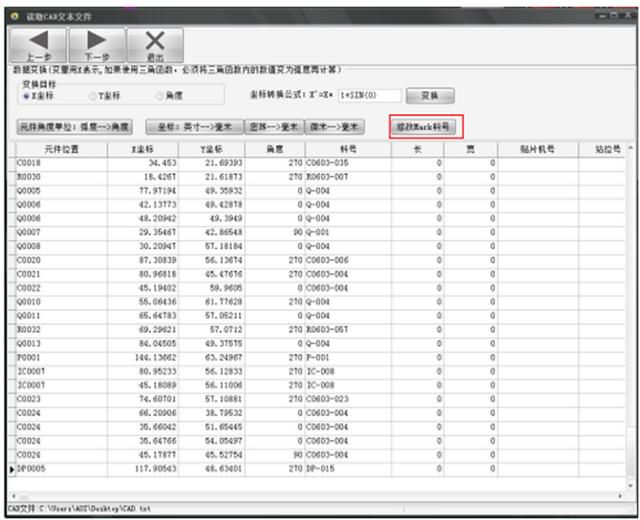

圖中紅框部分可以修改軟體中程序的 Mark 料號，使之對應於 CAD 文件中的料號，以便於導入數據時 Mark 校正元件的坐標位置。再選擇「下一步」，將彈出元件鏡像圖象

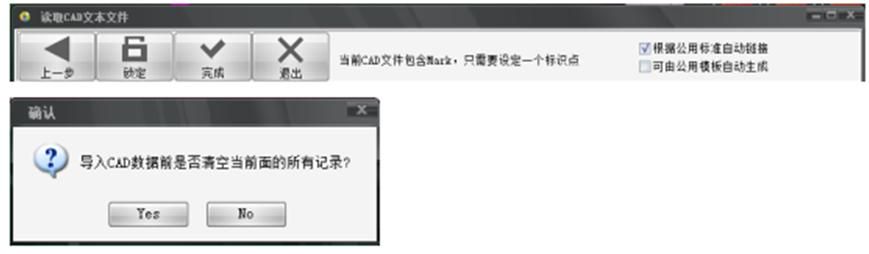

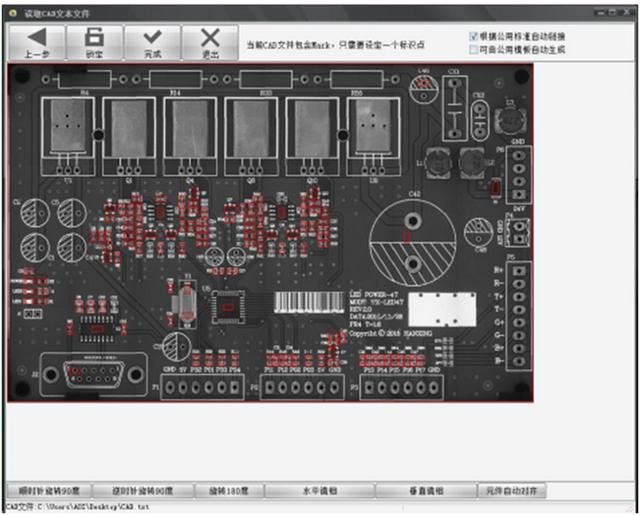

圖像區說明：上面圖像是元件鏡像的效果圖，通過此圖，對照實際的元件圖象，使 CAD 數據與數據元件數據對應。工具條：順時針旋轉 90 度：鏡像圖像順時針旋轉 90 度。逆時針旋轉 90 度：鏡像圖像逆時針旋轉 90 度。旋轉 180 度：鏡像圖像順時針旋轉 180 度。水平鏡像：鏡像圖像的水平鏡像圖像。垂直鏡像：鏡像圖像的垂直鏡像圖像。上一步：回到上一步操作。完成：在元件鏡像圖像調節好後，把 CAD 數據加載到程序中。根據公共標準自動連結：當選擇此項數據將自動與公共標準圖的標準數據對應連結。[注意] 對於較大 PCB 板, 可通過兩個相隔較遠的元件(比對對角的)來較正所有元件的坐標位置, 方法是:如果導入的 CAD 文件存在 2 個 Mark 點坐標時，會在校正元件位置圖時提示如下：
