電線線徑選擇口訣（老電工教你如何合理選用和計算電線規格）

2023-09-15 20:18:39 3

電工是裝修中非常重要的隱藏工程，其涉及的每一個細節都是不容忽視的，選用電線更是責任重大，如果使用的電線配置不合理或者用劣質電線，就存在發生電氣火災的隱患。因此，根據不同場所要進行合理選擇和使用。

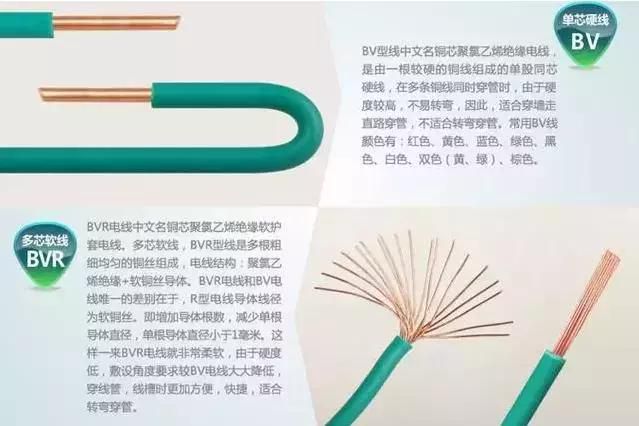

BV：是一根銅絲的單芯線，比較硬，也叫硬線。

BVR：是好多股銅絲絞在一起的單芯線，也叫軟線。

RV：也是軟線，是更多股銅絲絞在一起的單芯線，家裝一般不用。

BVVB：是硬護套線，也就是二根或者三根BV線用護套套在一起。

RVV：是軟護套線，也就是二根三根或者四根RV線用護套套在一起。 家裝中使用的電線一般為單股銅芯線，選BV或者BVR，也可以選用多股銅芯線，比較方便電工穿線管。

電線規格

單位：mm²（平方毫米）

家庭電線規格的選用，應根據家用電器的總功率來計算，然後根據不同規格電線的最大載流能力來選取合適的電線電纜。

電線負載電流安全值（部分）：

1.0mm² 銅芯電線允許長期負載的電流安全值為： 6A--8A;

1.5mm² 銅芯電線允許長期負載的電流安全值為： 9A--12A;

2.5mm² 銅芯電線允許長期負載的電流安全值為：15A--20A;

4.0mm² 銅芯電線允許長期負載的電流安全值為：24A--30A;

6.0mm² 銅芯電線允許長期負載的電流安全值為：32A--45A;

常用導線橫截面積：

1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240mm²；

BV、BVR電線功率表

功率P = 電壓 U × 電流 I

1.0mm² 銅芯電線最大功率P = 220V × 8A = 1760W

1.5mm² 銅芯電線最大功率P = 220V × 12A = 2640W

2.5mm² 銅芯電線最大功率P = 220V × 20A =4400W

4.0mm² 銅芯電線最大功率P = 220V × 32A = 7040W

6.0mm² 銅芯電線最大功率P = 220V × 48A = 10560W

HP是空調機組壓縮機的輸入電功率。1匹=1馬力=735W，1HP＝735W（家用空調的耗電量與壓縮機輸入電功率以及壓縮機運行時間有關） 以大3匹櫃機空調為例，說明電線規格的選擇：

輸入功率：3×735=2205W

最大電流：I=P/U/cosΦ=2205/220V/0.8=12.5A

（假設功率因數cosΦ=0.8）

計算選用2.5平方銅芯電線，一般實際使用時考慮到足夠大的安全餘量，也可以選用4.0平方銅芯電線。

儲水式電熱水器， 市面上較常見的最大功率為2.5KW 。

即：最大電流 I = P/U = 2500/220 = 11.36A

（電熱水器是阻性負載，功率因數cosΦ一般是1）

計算選用1.5平方銅芯電線，一般實際使用時考慮到足夠大的安全餘量，也可以選用2.5平方銅芯電線。

（1）家用電線的截面面積主要有三個規格：

1.5平方、2.5平方、4平方和6-10平方。

1.5平方銅芯電線：一般用於燈具和開關線，電路中地線一般也用，雙色線較多，以便於區別顏色。

2.5平方銅芯電線：一般用於插線座和部分支線。

4平方銅芯電線：用於電路主線和空調、電熱水器等的專用線。

6-10平方銅芯電線：主要用於進戶主幹線，家裝中幾乎不用或者用量很少。

配電簡電

（2）電路迴路分配：

可以每個空調各一個迴路，1.5P或以下空調可用2.5平方銅芯電線。3P空調選用4.0平方銅芯電線。

廚房一個迴路，用4平方銅芯電線。

每個衛生間各一個迴路，用4平方銅芯電線。

其它空間的普通插座分成兩個迴路，用2.5平方銅芯電線。

照明分成兩個迴路，用1.5-2.5平方銅芯電線。

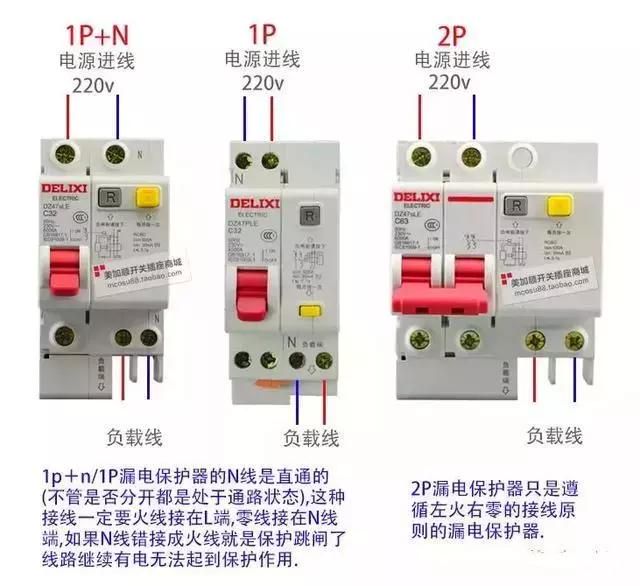

另外除照明迴路和掛式空調迴路外，其它迴路均應用漏電保護斷路器控制，每個迴路均要有地線。
