電流繼電器與電壓繼電器的區別（電壓繼電器和電流繼電器放在一起）

2023-09-18 06:27:33

在高壓配電運行或者低壓維修過程中，我們電力作業人員經常都會碰到各種各樣的繼電器：中間繼電器，時間繼電器，速度繼電器等等，當然也包括我們常用的電壓繼電器和電流繼電器，那麼電壓繼電器和電流繼電器有什麼區別呢？一般都應用於什麼場合?

一、電流繼電器與電壓繼電器在結構上的區別

主要是線圈不同。

電流繼電器的線圈與負載串聯以反映負載電流，故它的線圈匝數少而導線粗，這樣通過電流時的壓降很小，不會影響負載電路的電流。電壓繼電器的線圈與負載並聯以反映負載電壓，其線圈匝數多而導線細。

二、電流型信號繼電器和電壓型信號繼電器的區別？ 在使用中如何區分？

電流型信號繼電器；電壓低,電流大,線經粗,圈數少,阻抗小,體積小,一般是與用電器串聯使用。

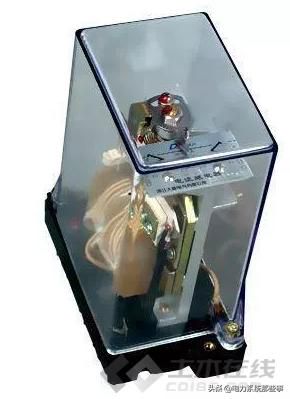

電流型信號繼電器

電壓型信號繼電器；電壓高,電流小,線經細,圈數多,阻抗大,體積大,一般是通過開關直接接在電源兩端。

電壓型信號繼電器

三，電壓繼電器、電流繼電器的特點與應用場合。

（1）電壓繼電器的特點與應用場合：

電壓繼電器是一種常用的電磁式繼電器，電壓繼電器用於電力拖動系統的電壓保護和控制。

電壓繼電器的線圈並聯接入主電路，感測主電路的線路電壓；觸點接於控制電路，為執行元件。

按吸合電壓的大小，電壓繼電器可分為過電壓繼電器和欠電壓繼電器。

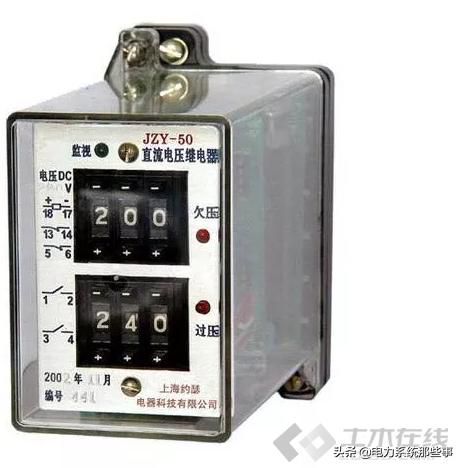

過電壓繼電器

過電壓繼電器(FV)用於線路的過電壓保護，其吸合整定值為被保護線路額定電1.05～1.2倍。當被保護的線路電壓正常時，銜鐵不動作；當被保護線路的電壓高於額定值，達到過電壓繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，控制接觸器及時分斷被保護電路。

欠電壓繼電器(KV)用於線路的欠電壓保護，其釋放整定值為線路額定電壓的0.1～0.6倍。當被保護線路電壓正常時，銜鐵可靠吸合；當被保護線路電壓降至欠電壓繼電器的釋放整定值時，銜鐵釋放，觸點機構復位，控制接觸器及時分斷被保護電路。零電壓繼電器是當電路電壓降低到5％～25％UN時釋放，對電路實現零電壓保護。用於線路的失壓保護。

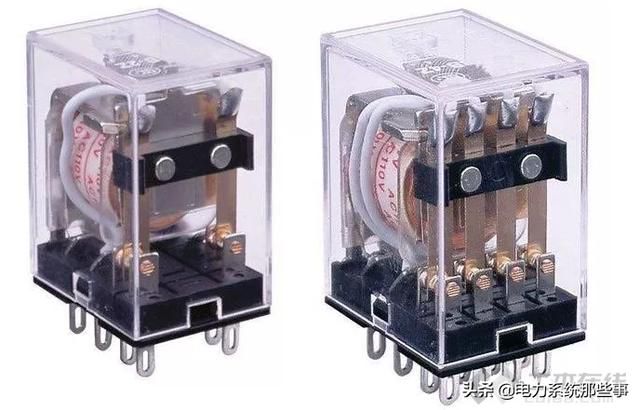

補充小技能：中間繼電器實質上是一種電壓繼電器。它的特點是觸點數目較多，電流容量可增大，起到中間放大(觸點數目和電流容量)的作用。

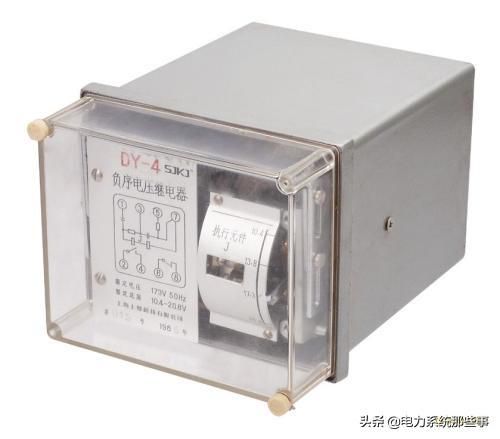

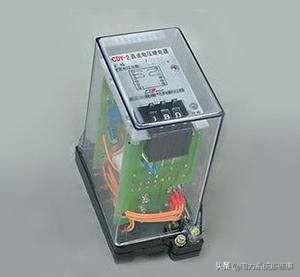

負序電壓繼電器

（2）電流繼電器的特點與應用場合。

電流繼電器是一種常用的電磁式繼電器，電流繼電器用於電力拖動系統的電流保護和控制。其線圈串聯接入主電路，用來感測主電路的線路電流；觸點接於控制電路，為執行元件。

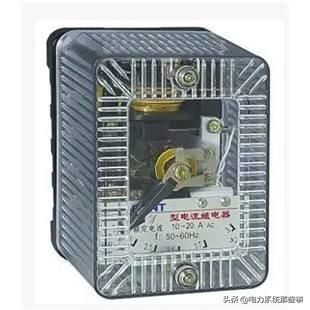

電流繼電器反映的是電流信號。常用的電流繼電器有欠電流繼電器和過電流繼電器兩種。

欠電流繼電器（KA）用於電路起欠電流保護，吸引電流為線圈額定電流30％～65％，釋放電流為額定電流10％～20％，因此，在電路正常工作時，銜鐵是吸合的，只有當電流降低到某一整定值時，繼電器釋放，控制電路失電，從而控制接觸器及時分斷電路。

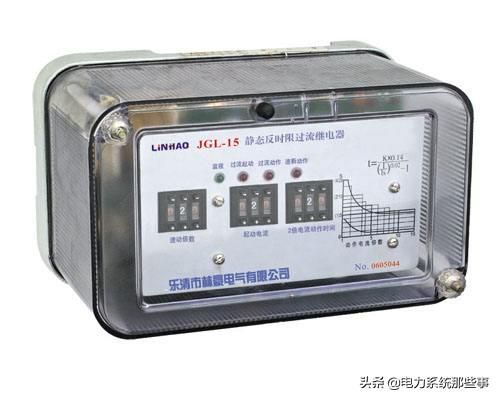

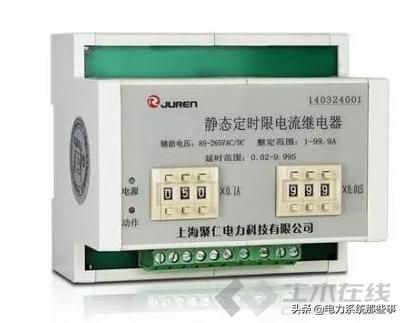

過電流繼電器

過電流繼電器（FA）在電路正常工作時不動作，整定範圍通常為額定電流1.1～4倍，當被保護線路的電流高於額定值，達到過電流繼電器的整定值時，銜鐵吸合，觸點機構動作，控制電路失電，從而控制接觸器及時分斷電路。對電路起過流保護作用。

免責聲明：本文來源土木在線，僅限於電力行業人員學習討論之用。如有侵權，請聯繫小編刪除，轉載請註明出處。
