一種模塊化插座板的製作方法

2023-09-17 22:11:20

本實用新型涉及插座技術領域，更具體的說涉及一種可模塊化的插座板結構。

背景技術：
：

隨著電器行業的迅速發展，各種各樣的電器都需要通過插座連接通電，插座在為電器供電提供便利的同時也讓裝修布線更簡單、美觀，是日常生活所必不可少的電氣設備。

插座板上集成有多個插座以便於為不同電器設備供電，而現有的插座板結構較為固定，如圖1所示，其殼體上固定布置有多個相同類型的插座，一旦當客戶對插座的要求有各式的變化時，此將導致製造方每接到一筆新單就必須調整製程，重新開發模具及工具，而不易提升製造效率，且增加額外的成本。因此，現有的插座板製造方無不盡力想辦法克服製造上的瓶頸，以期達到彈性化生產。

技術實現要素：
：

本實用新型的目的就是針對現有技術之不足，而提供一種模塊化插座板，其具有結構簡單、製造方便的優點，能夠有效的提高生產效率、降低生產成本。

本實用新型的技術解決措施如下：一種模塊化插座板，包括：一殼體，其包括一底蓋和一安裝在所述底蓋頂部的上蓋，所述底蓋與所述上蓋共同圍設形成一容置空間，所述殼體上成型有一用於控制電流通斷的電源開關；一無線控制模塊，其安裝在所述容置空間內且貫穿所述上蓋；以及至少一插座模塊，其安裝在所述 容置空間內且貫穿所述上蓋；其中，所述上蓋上成型有供所述無線控制模塊和所述插座模塊穿設的開口。

作為上述技術方案的優選，所述插座模塊為智能USB插座模塊或通用插座模塊。

作為上述技術方案的優選，所述通用插座模塊為歐標或英標或國標或美標或意標或南非標插座模塊。

作為上述技術方案的優選，所述電源開關的主體安裝在所述殼體內，所述電源開關的按鈕端貫穿所述上蓋。

作為上述技術方案的優選，所述開口之間並排且等間距設置。

作為上述技術方案的優選，所述殼體上還設置有電量檢測模塊、光感控制模塊、聲控模塊、溫溼度顯示模塊和空氣品質檢測模塊。

本實用新型的有益效果在於：

1)製造時可隨客戶的需求，變化插座模塊的數量、類型以及排列位置，製造方便，有效的提高了生產效率、降低了生產成本；另外，插座模塊為獨立的個體，拆裝十分的便利，且方便置換不同國家和地區所需要的插座模塊；

2)通過設置無線控制模塊，能夠實現遠程控制，可以隨時對插座板進行電源通斷的控制，安全可靠。

附圖說明：

以下附圖僅旨在於對本實用新型做示意性說明和解釋，並不限定本實用新型的範圍。其中：

圖1為現有技術的結構示意圖；

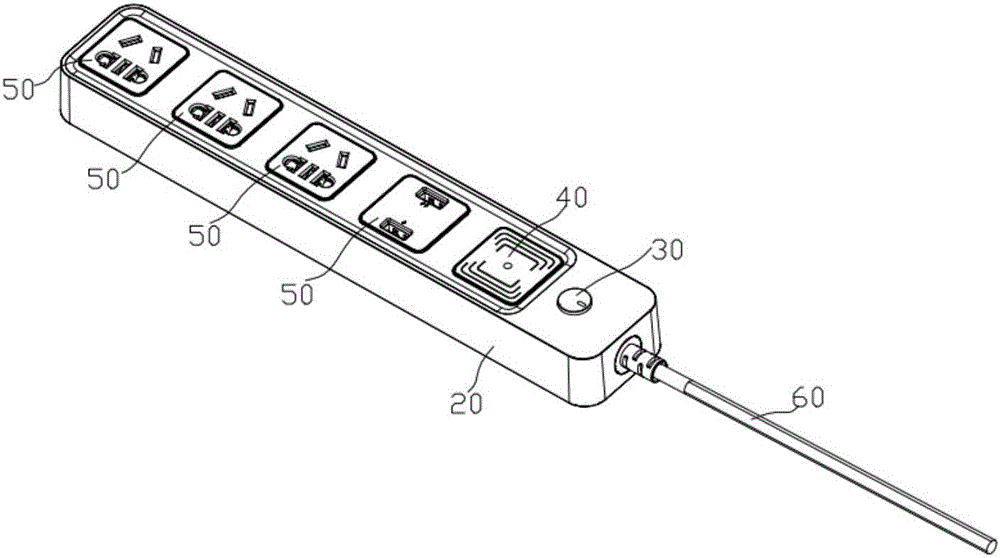

圖2為本實用新型模塊化插座板的結構示意圖；

圖3為本實用新型模塊化插座板的分解結構示意圖。

圖中，10、底蓋；11、凹槽；20、上蓋；21、開口；30、電源開關；40、無線控制模塊；50、插座模塊；60、電纜線。

具體實施方式：

實施例：以下由特定的具體實施例說明本實用新型的實施方式，本領域技術人員可由本說明書所揭示的內容輕易地了解本實用新型的其他優點及功效。本實施例中提到的「上方」、「下方」、「頂部」、「底部」等描述是按照通常的意義而定義的，比如，參考重力的方向定義，重力的方向是下方，相反的方向是上方，類似地在上方的是頂部或者頂端，在下方的是底部或底端，也僅為便於敘述明了，而非用以限定本實用新型可實施的範圍，其相對關係的改變或調整，在無實質變更技術內容下，也當視為本實用新型可實施的範疇。

見圖2和圖3所示，一種模塊化插座板，包括：一殼體，其包括一底蓋10和一安裝在所述底蓋10頂部的上蓋20，所述底蓋10與所述上蓋20共同圍設形成一容置空間，所述殼體上成型有一用於控制電流通斷的電源開關30；一無線控制模塊40，其安裝在所述容置空間內且貫穿所述上蓋20；以及至少一插座模塊50，其安裝在所述容置空間內且貫穿所述上蓋20；其中，所述上蓋20上成型有供所述無線控制模塊40和所述插座模塊50穿設的開口21，所述開口21之間並排且等間距設置。所述無線控制模塊40的頂端面與所述上蓋20的頂端面齊平；所述插座模塊50的頂端面與所述上蓋20的頂端面齊平。通過所述電源開關30來實現電源通斷狀態的切換；通過設置所述無線控制模塊40，能夠實現遠程控制，可以隨時對插座板進行電源通斷的控制，安全可靠。

本實用新型中，所述插座模塊50為智能USB插座模塊或通用插座模塊，其 中，所述通用插座模塊為歐標或英標或國標或美標或意標或南非標插座模塊。製造方在製造時可隨客戶的需求選用所述插座模塊50；製造方還可以變化所述插座模塊50的數量、類型以及排列位置以滿足客戶的要求，其中，所述插座模塊50的數量、類型及排列位置根據實際使用情況而定，以方便置換不同國家和地區所需要的所述插座模塊50。所述插座模塊50內部的支撐座選用納米陶瓷材料製成，絕緣效果好、散熱快、且不易變形；所述通用插座模塊內置有兒童安全保護門(圖未示)，安全可靠。本實用新型中，所述殼體上設置有各類控制、檢測模塊，主要包括電量檢測模塊(圖未示)、光感控制模塊(圖未示)、聲控模塊(圖未示)、溫溼度顯示模塊(圖未示)和空氣品質檢測模塊(圖未示)。

見圖3所示，所述底蓋10的側壁上成型有多個凹槽11，所述上蓋20上成型有與所述凹槽11相配合的卡塊，所述底蓋10與所述上蓋20之間通過所述凹槽11與所述卡塊扣合為一體。其中，所述凹槽11成型在所述底蓋10的一對相向的長側壁上。

見圖3所示，所述電源開關30的主體安裝在所述殼體內，所述電源開關30的按鈕端貫穿所述上蓋20。所述上蓋20上成型有供所述電源開關30的按鈕端穿設的第一通孔以及供電纜線60穿設的第二通孔，所述第一通孔成型在所述上蓋20的頂端面上，所述第二通孔成型在所述上蓋20的側壁上。

所述實施例用以例示性說明本實用新型，而非用於限制本實用新型。任何本領域技術人員均可在不違背本實用新型的精神及範疇下，對所述實施例進行修改，因此本實用新型的權利保護範圍，應如本實用新型的權利要求所列。
