本期我們主要講解交流供電方式。

一、單相交流供電方式

單相交流電路主要有單相兩線式、單相三線式兩種供電方式。

單相兩線式是指僅由一根相線（L）和一根零線（N）構成，通過這兩根線獲取220V單相電壓，為用電設備供電。

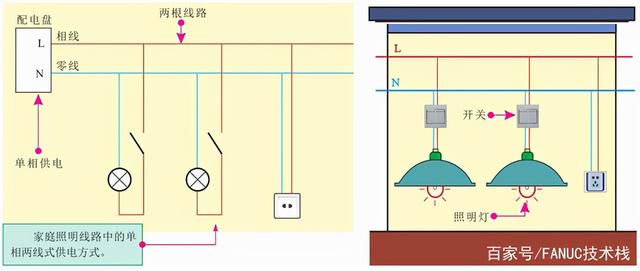

一般的家庭照明支路和兩孔插座多採用單相兩線式供電方式，如圖1-9所示。

精彩演示

圖1-10為單相三線式供電方式。

精彩演示

重要提示

單相三線式交流電路是指由一根火線（相線）、一根零線和一根地線組成的交流電路。用戶的火線和零線來自高壓變壓器，地線則是住宅的接地線。由於不同的接地點存在一定的電位差，因而零線與地線之間可能有一定的電壓。

二、三相交流供電方式

三相交流電路主要有三相三線式、三相四線式和三相五線式3種供電方式。

圖1-11為三相三線式供電方式。

精彩演示

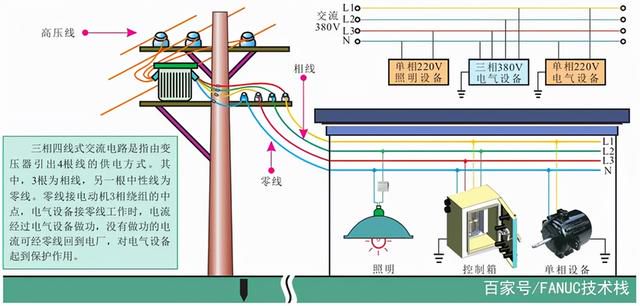

圖1-12為典型的三相四線式供電方式。

重要提示

在三相四式供電方式中，在三相負載不平衡和低壓電網的零線過長且阻抗過大時，零線將有零序電流通過，過長的低壓電網，由於環境惡化、導線老化、受潮等因素，導線的漏電電流通過零線形成閉合迴路，致使零線也帶一定的電位，這對安全運行十分不利。在零線斷線的特殊情況下，單相設備和所有保護接零的設備會產生危險電壓，這是不允許的。

精彩演示

圖1-13為三相五線式供電方式。

精彩演示

重要提示

採用三相五線式供電方式時，用電設備上所連接的工作零線N和保護零線PE是分別敷設的。工作零線上的電壓不能傳遞到用電設備的外殼上，能消除設備產生危險電壓的隱患。
