設備聯網，就是通常所說的設備信息化改造（MES），有助於提升企業信息化水平，有助於實現製造業產業升級。它給企業帶來的更多好處，這裡不需贅述。

PLC聯網，是設備信息化的重中之重。簡言之，就是PLC通過乙太網實現數據的集中監控和管理。

早期的PLC大多數隻具備串口，那麼，這些PLC在聯網的過程中，會遇到什麼問題呢？

憑藉多年的現場經驗，以下幾項是不容易忽視的：

（1）串口被人機界面（觸控螢幕）獨佔；

（2）PLC程序被加密；

（3）不允許修改PLC程序和硬體配置；

（4）不允許停機以免對生產造成影響；

（5）最好兼容PLC的乙太網協議（區別於串口伺服器虛擬串口）。

這些問題簡直太煩人，有什麼好的方法嗎？

帶著這些疑問，我們來看一個案例[碰拳]

某半導體生產企業，300臺左右的三菱FX1N/FX2N控制器需要接入網絡，這些PLC的編程圓口MD8都連著一個國產的人機界面。

熟悉三菱的工程師都知道，早期的三菱PLC是沒有生產乙太網模塊的，設備要接入乙太網，可選方案很少……

該廠還有一些西門子、歐姆龍、松下、臺達的設備，也都碰到了類似的問題。

解決問題的關鍵，是要把串口轉乙太網，並且要兼容相應PLC的乙太網協議。

對此，我們不妨來看一款神器：

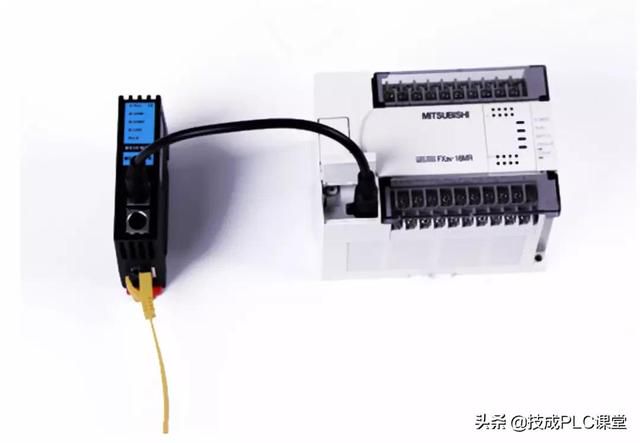

神器的型號是BCNet-FX，用於三菱FX系列PLC的設備聯網。有了這款神器，以上問題就迎刃而解了。

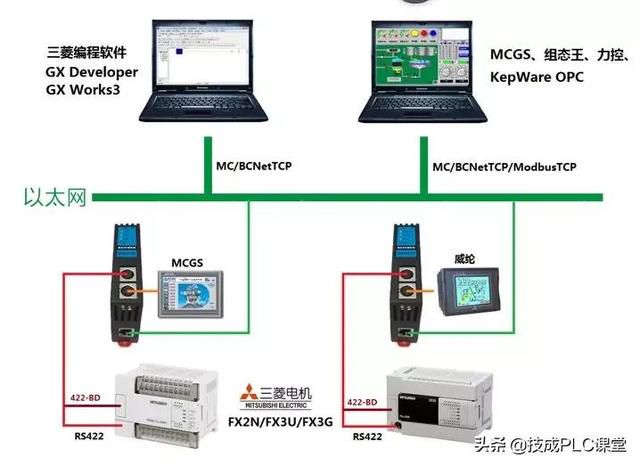

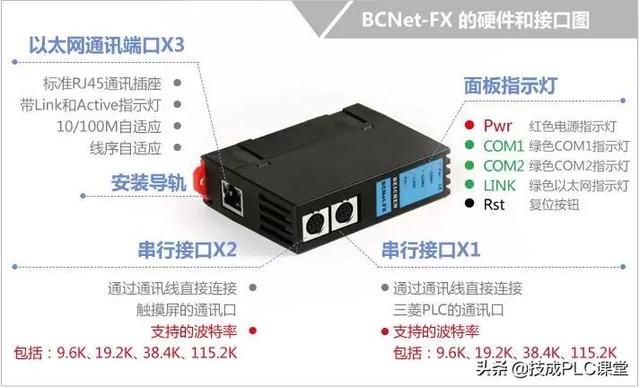

大家仔細來看，串行接口X1連三菱PLC的編程圓口，串行接口X2口連觸控螢幕（此觸控螢幕原來插在三菱PLC的編程圓口上），乙太網通訊接口X3兼容三菱MC協議和Modbus TCP協議。

BCNet-FX安裝在35mm導軌上，通過PLC圓口取電，無需外接電源。

三菱PLC的編程軟體如GX Works2，SCADA軟體如力控、組態王、MCGS、傑控、WinCC等，OPC伺服器如KEPSERVER，高級語言如VC、C#等可以通過三菱MC協議或Modbus TCP伺服器來訪問BCNet-FX。

從這個意義上講，BCNet-FX就相當於FX3U的乙太網擴展單元。

BCNet-FX功能：

我們再來看看其他的PLC：

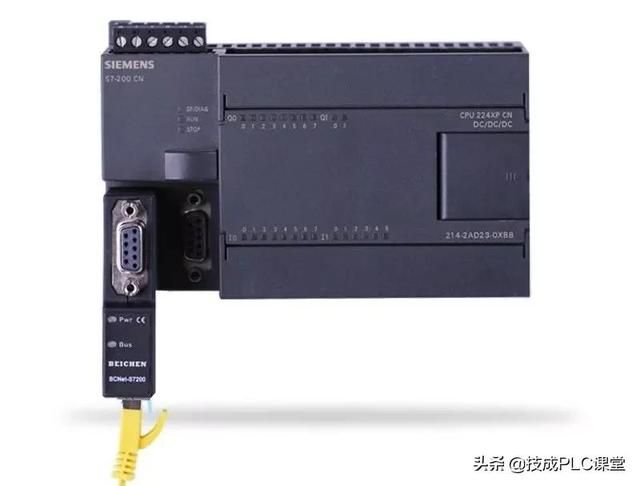

BCNet-S7200（西門子PPI轉乙太網）：

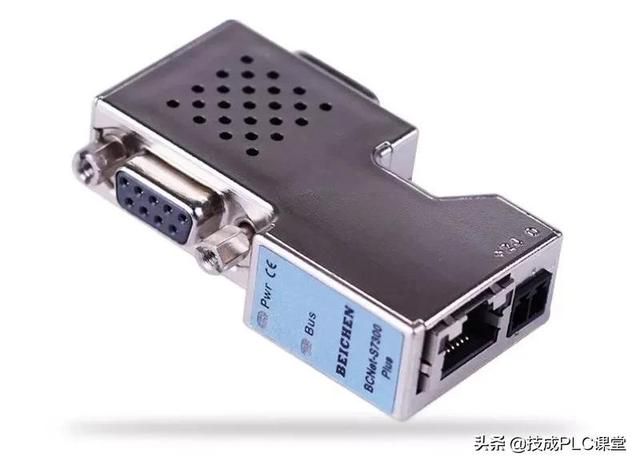

BCNet-S7300 Plus（西門子MPI/PROFIBUS轉乙太網）：

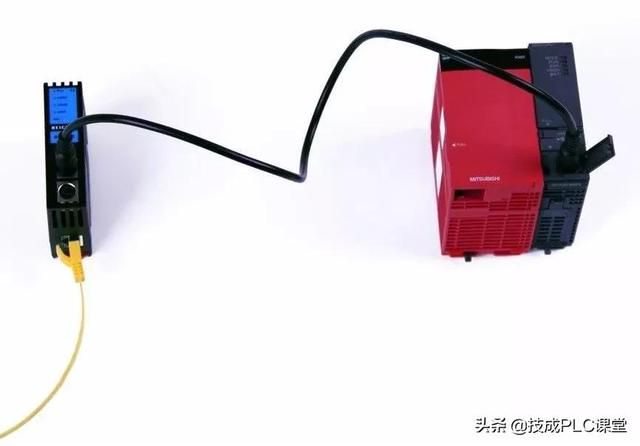

BCNet-Q（三菱Q系列接入乙太網）：

BCNet-CP（歐姆龍CP1E/CP1H接入乙太網）：

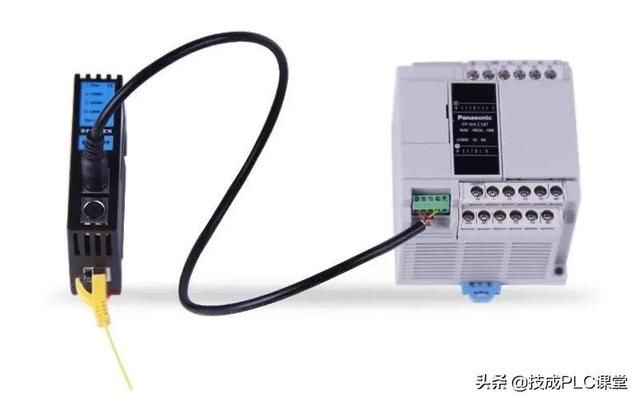

BCNet-FP（松下FP2SH接入乙太網）：

BCNet-DVP（臺達DVP接入乙太網）：

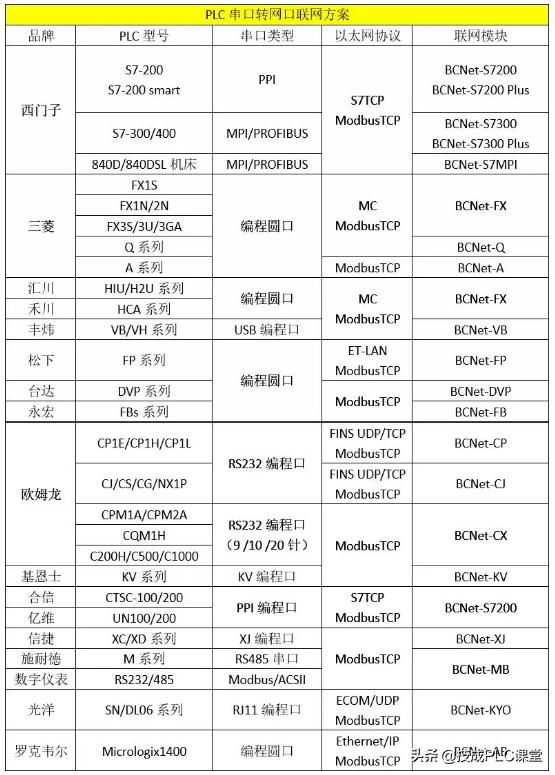

附錄：
