五環電阻的色環怎麼認識（色環電阻識別法通常用五環表示精密電阻）

2023-10-04 06:59:36 2

為了更好的識別電阻器，色環電阻通常都進行電阻標註，還常用背景顏色區別材料，用淺色 （淡綠色、淺棕色）表示碳膜電阻，用紅色（或淺蘭色）表 示金屬膜或氧化膜電阻，深綠色表示線繞電阻。色環電阻中的精密電阻、高精度電阻通常也是用顏色進行區分；MICROHM教你如何通過顏色認識精密電阻，讓你輕鬆識別色環精密電阻的方法；

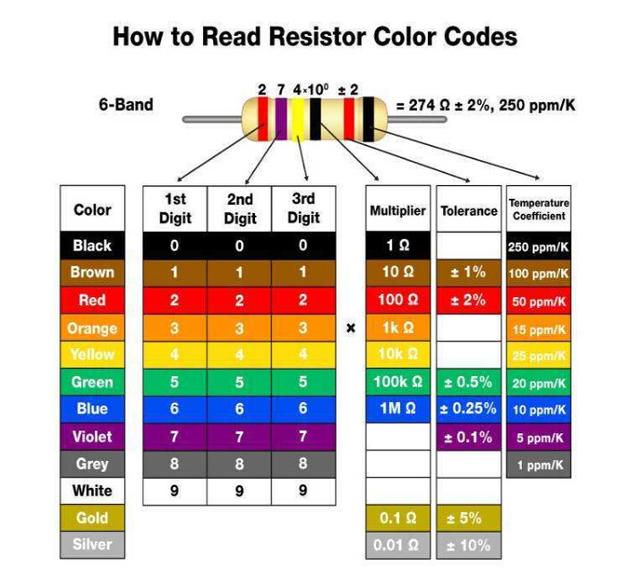

一、普通電阻大多用四個色環表示其阻值和允許偏差。第一、 第二環表示有效數字，第三環表示倍率（乘數），與前三環 距離較大的第四環表示允許偏差。如紅、紅、紅、銀四環表 示的阻值為22×10 2=2200Ω，允許偏差為±10%；綠、藍、 金、金四環表示阻值為56×10 -1 =5. 6Ω，允許偏差±5%。

二、精密電阻採用五環標誌，前三環表示有效數字， 第四環表示倍數，與前四環距離較大的第五環表示允 許偏差。如：棕、黑、綠、棕、棕，表示阻值為： 105×10 1=1050Ω=1.05kΩ。允許偏差為±1%；又如棕、 紫、黃、銀、棕，表示174×10 -2 =1. 74Ω，允許偏差 ±1%；（E96）。

三、用色碼表示數字編號也是常見的方法，如彩 色扁平帶狀電纜就是依次使用順序排列的棕、紅、 橙、……黑，編號為1、2、3……10。

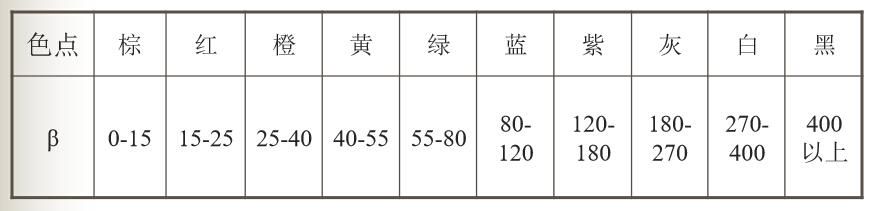

色碼還可用來表示元器件的某項參數，原電子工業部 標準規定，用色點標在半導體三極體的頂部，表示共發射 直流放大倍數β或h FE的分檔，其意義為

文章來源：www.microhm.com
