solidworks波浪線如何畫（SolidWorks第三種方法畫波浪柱）

2023-09-24 11:50:48 3

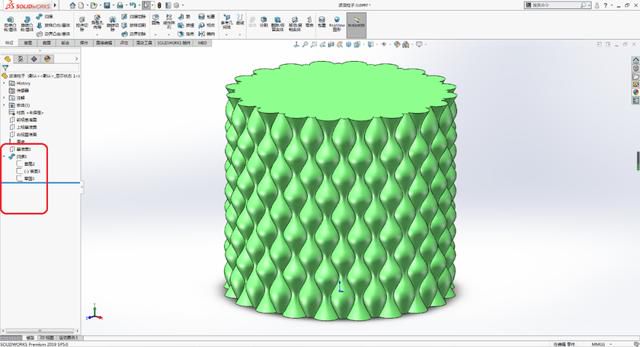

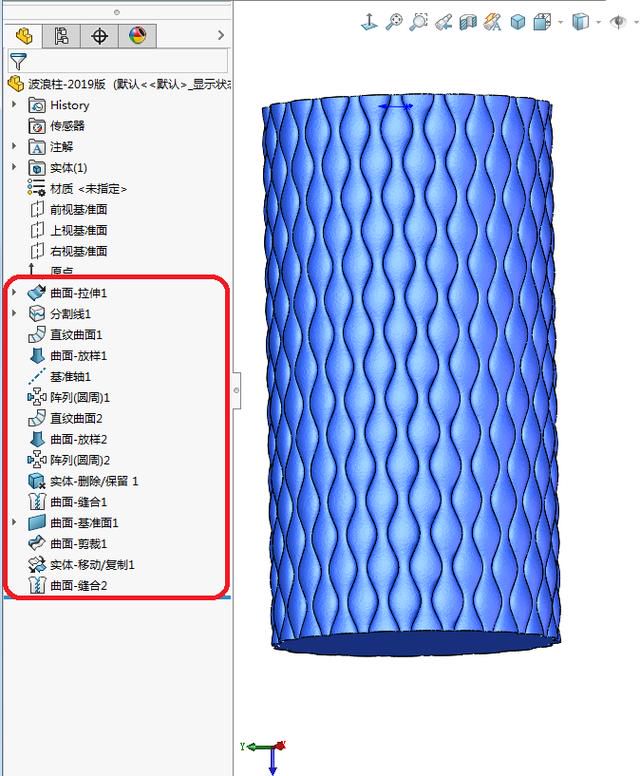

類似的圖要好多特徵

其實一個掃描也可以完成

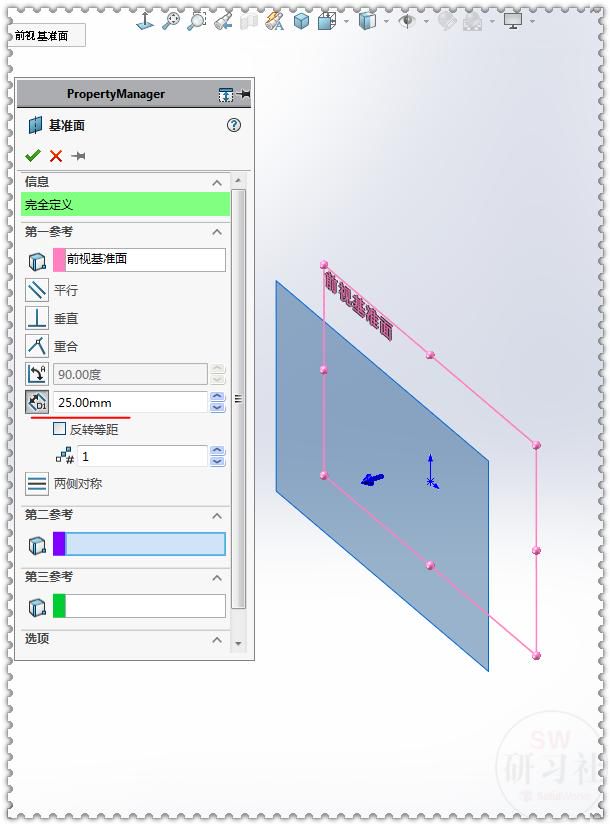

1.【基準面】距離前視基準面：25 。

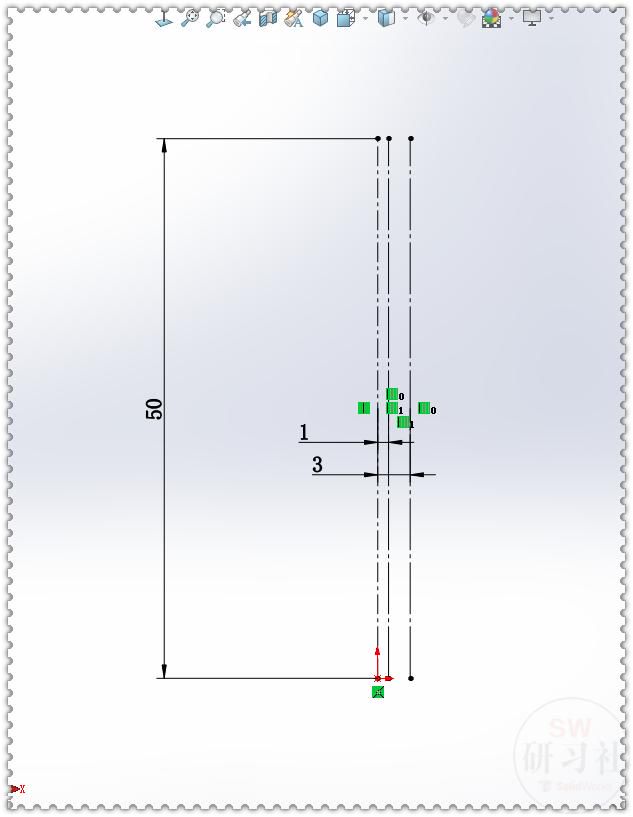

2.在【基準面1】上畫中心線，分別等距：1 和 3 。（這是掃描的引導線）

2-1.【線段】草圖繪製點：4個 。

2-2.【線段】草圖繪製點：9個 。

2-3.用樣條曲線連接各個端點。

2-4.上下兩個控制點添加豎直幾何關係。（也可以保持原狀）

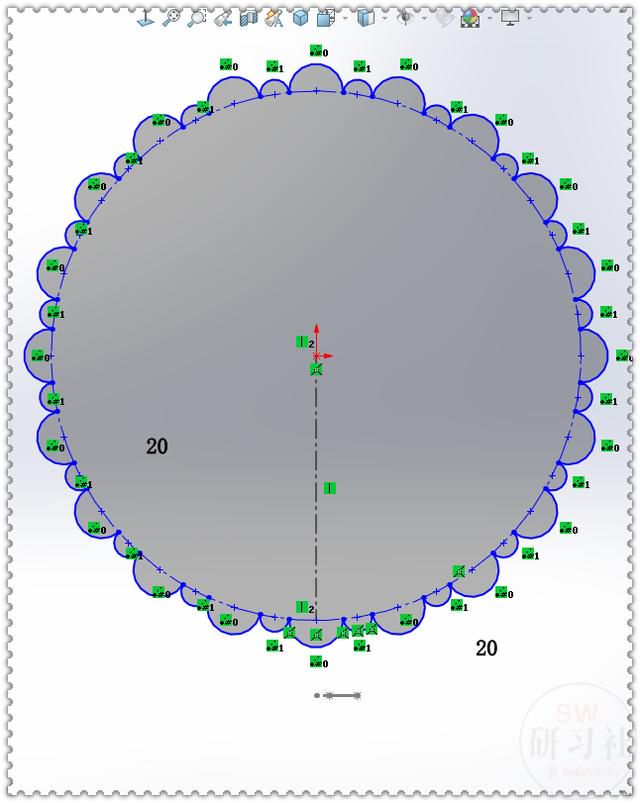

3.【上視基準面】畫兩個圓，剪裁小圓。（這是掃描的輪廓）

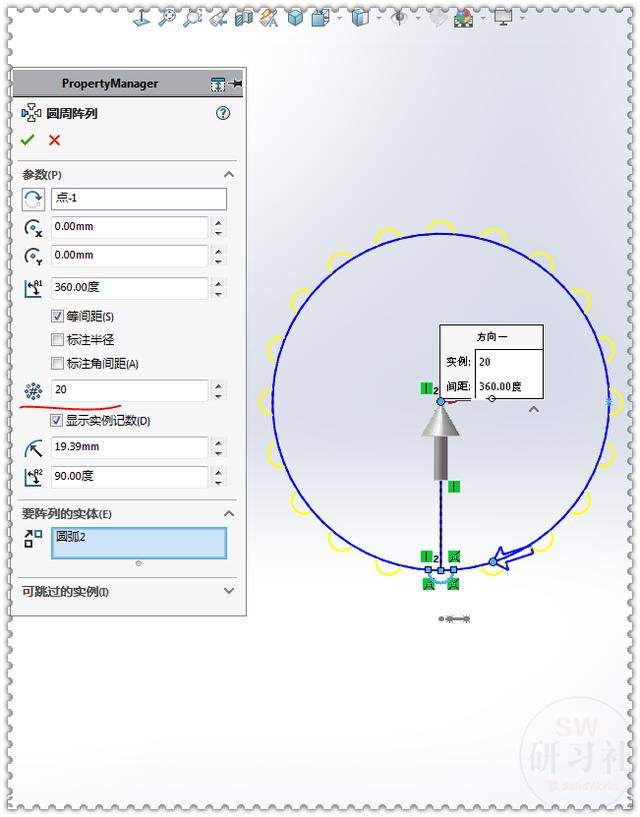

3-1.【圓周陣列】小圓：20個 。

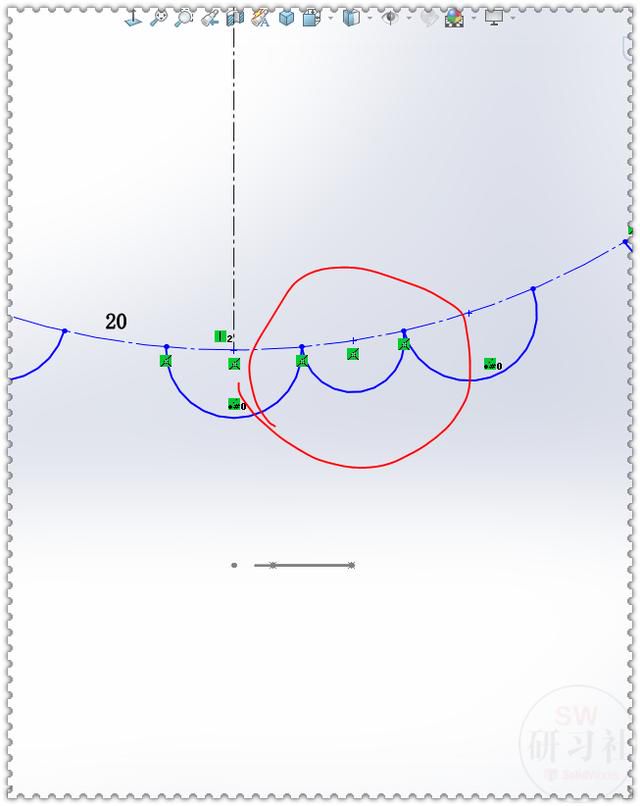

3-2.再畫一個小圓。

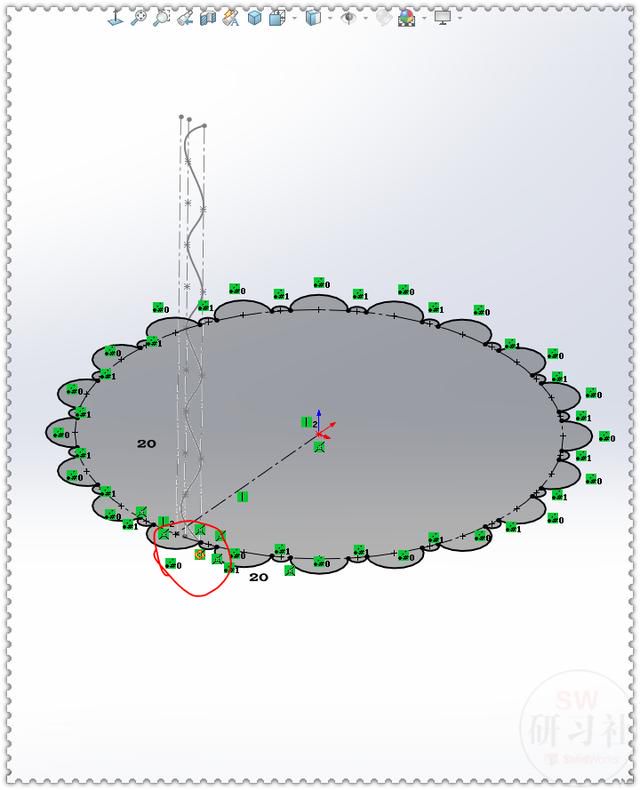

3-3.【圓周陣列】20個。

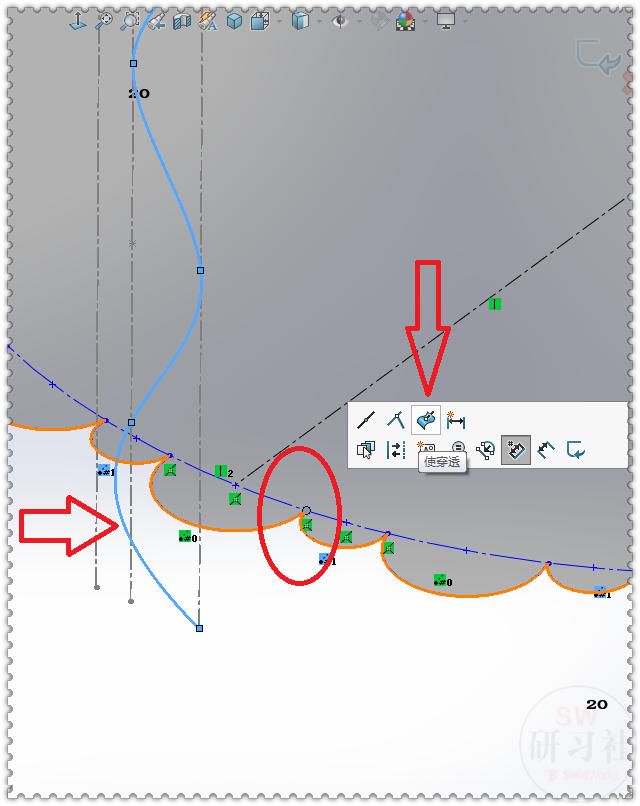

3-4.兩個小圓的端點與樣條曲線添加：穿透幾何關係 。（草圖完全定義）

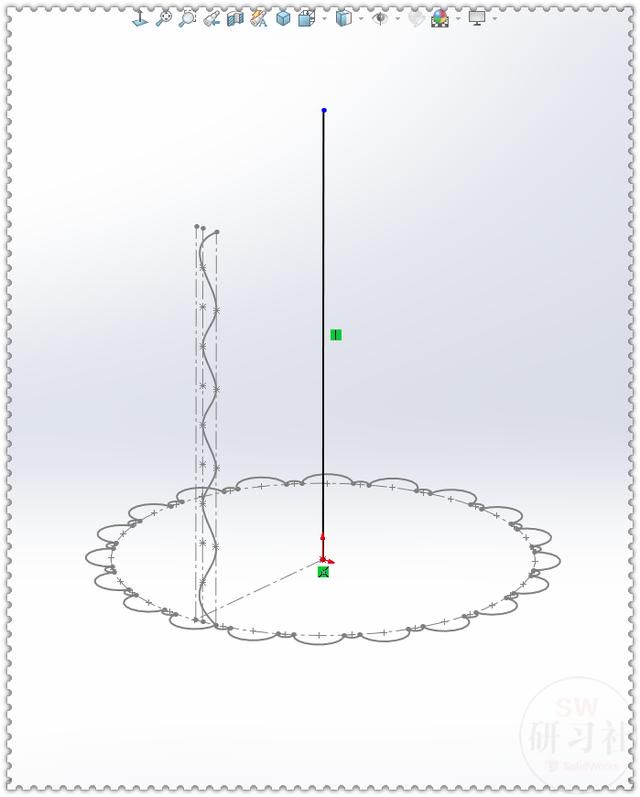

4.【前視基準面】畫一根豎線。（這是掃描的路徑）

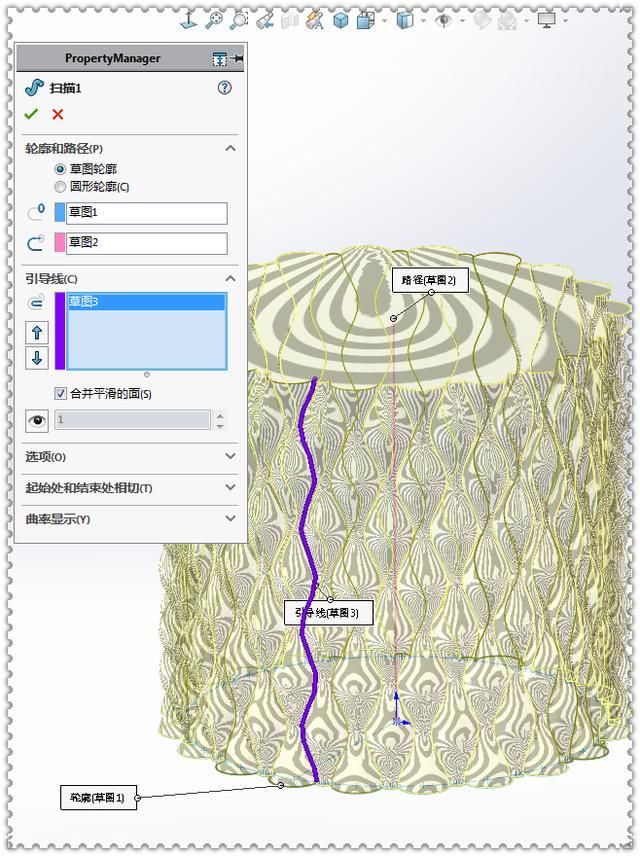

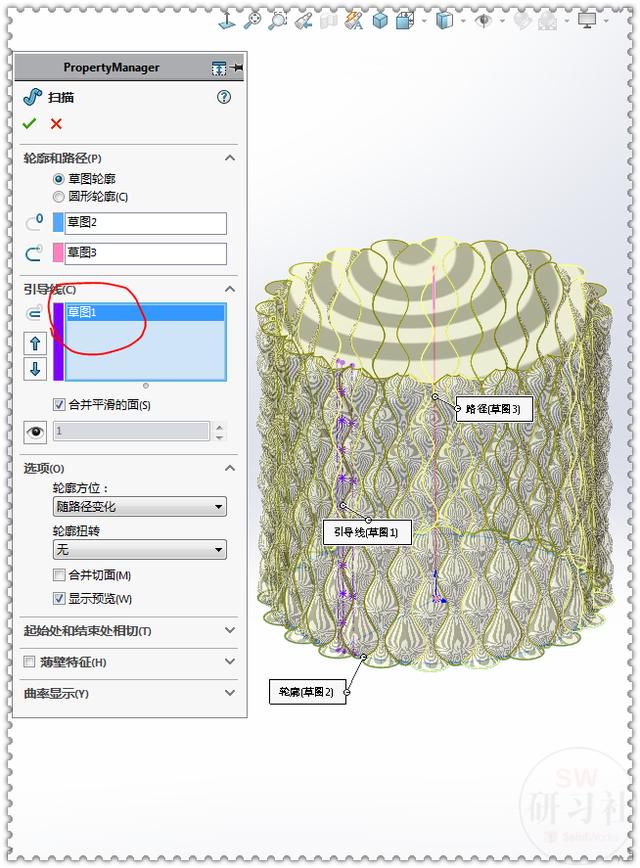

5.【掃描】輪廓：圓 ；路徑：豎線 。

5-1.引導線：樣條曲線 ，勾選：合併平滑的面 。

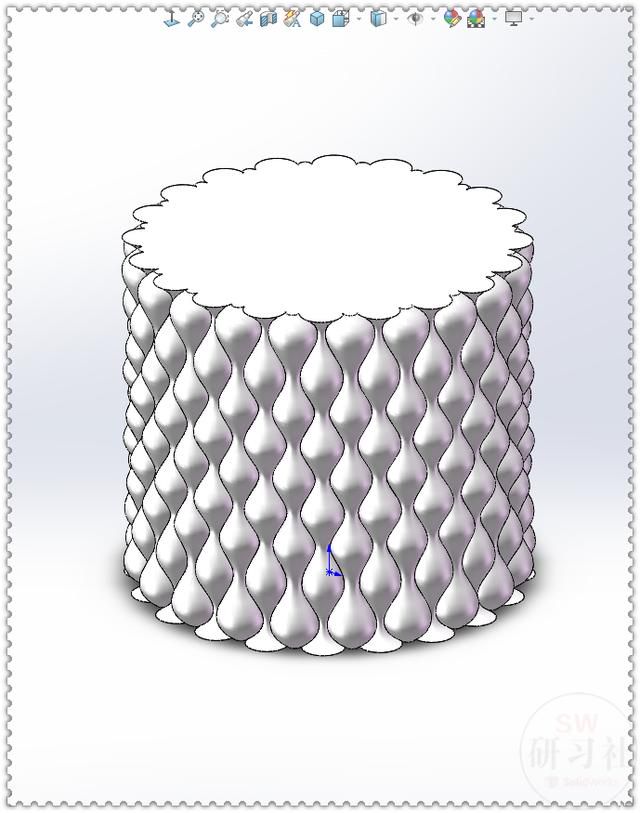

6.【性能評估】時間不算很長。

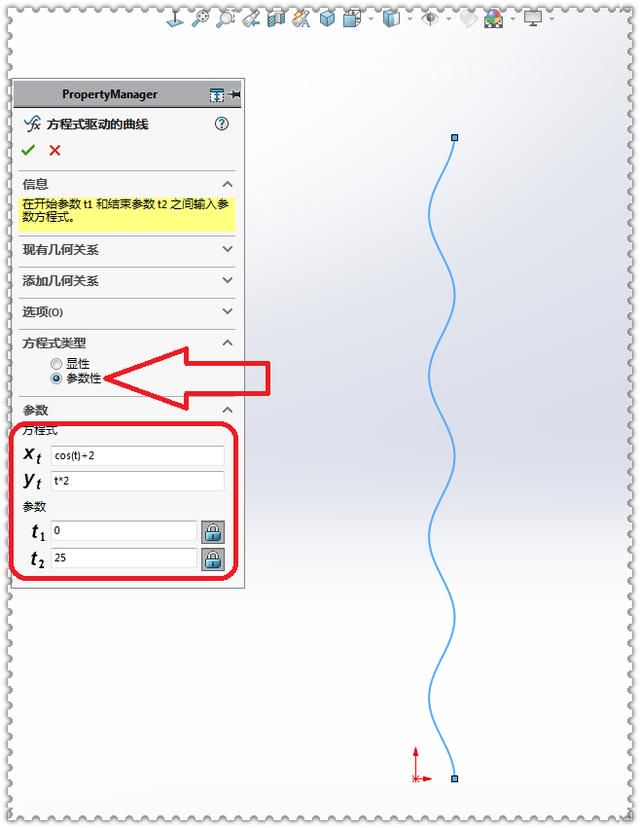

1.在【基準面1】上草繪，【方程式驅動的曲線】方程式類型：參數性，輸入方程式和參數 。（以前兩種畫法用的是：顯性）

2.【掃描】。（其他草圖不變，重新添加一下輪廓與引導線的：穿透關係就行）

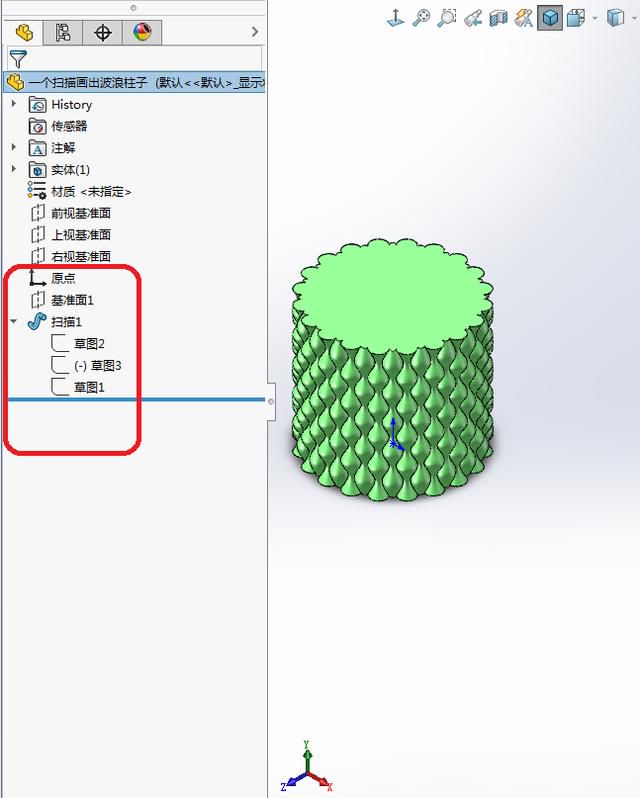

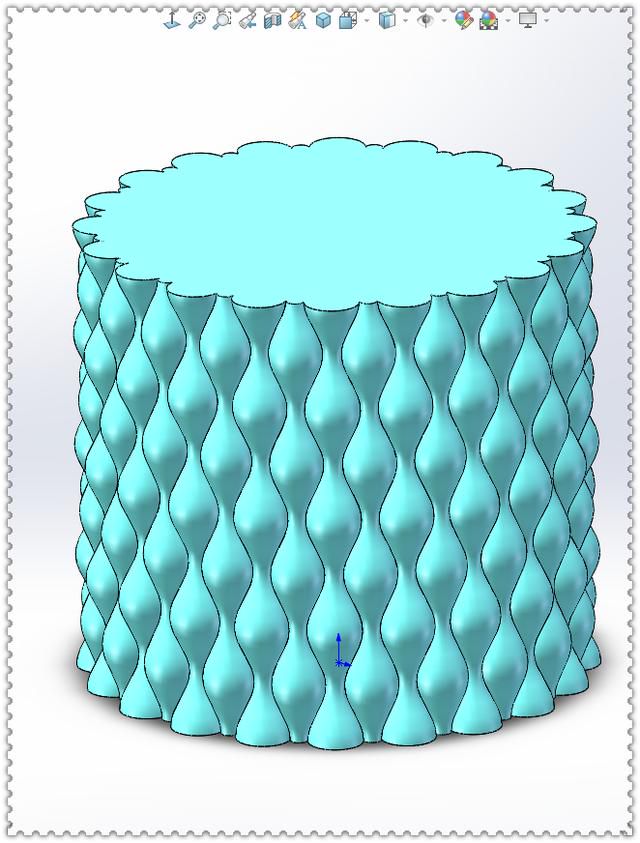

3.完成。
