這一個練習題使用CAD旋轉命令與複製命令、偏移命令繪製這個直線與圓弧組合的圖形,練習題的重點在於找到圓弧的起點,然後使用旋轉命令,繪製出圓弧。接下來使用CAD畫圖軟體演示一下繪製過程:

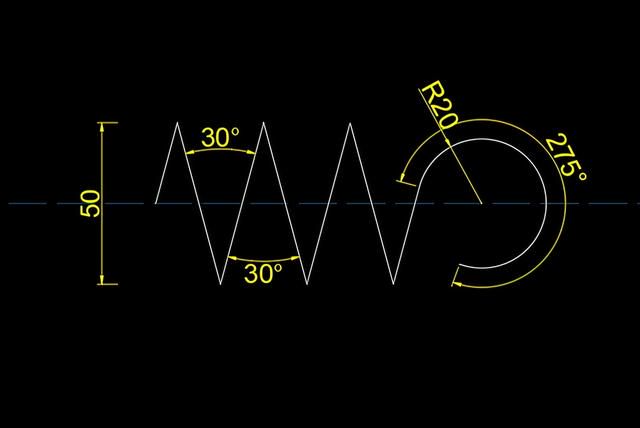

目標圖形
繪製過程:
1.首先繪製一條橫向輔助線,並在輔助線上方繪製一條垂直線段。以垂直線段在橫向輔助線上的交點為基點,使用CAD旋轉命令,將垂直線段順時針旋轉15度。
旋轉15度
2.剛剛旋轉15度的線段是為了找到原圖中的圓弧旁的傾斜線段,現在使用CAD偏移命令,將傾斜線段向右側偏移20的距離。偏移後的線段與橫向輔助線的交點處為圓心,繪製一個半徑為20的圓形。
半徑為20的圓形

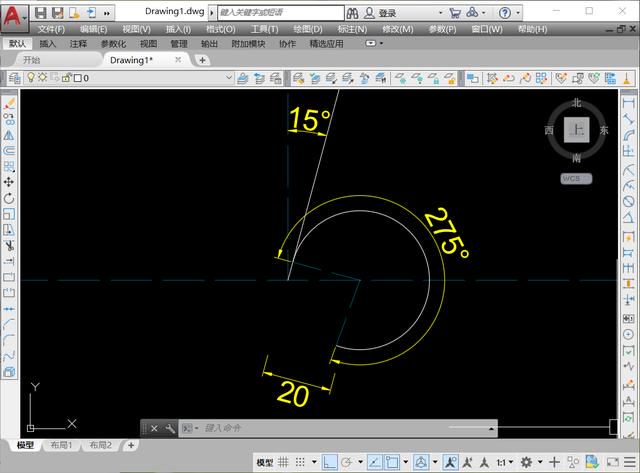

3.接著使用直線連接圓心到左側旋轉15的線段上的垂足,然後再將這條繪製的直線,以圓心為基點,使用CAD旋轉命令,順時針旋轉275度。最後使用修剪命令,將多餘的圓弧修剪掉,就可以得到角度為
275度的圓弧。
角度為275度的圓弧

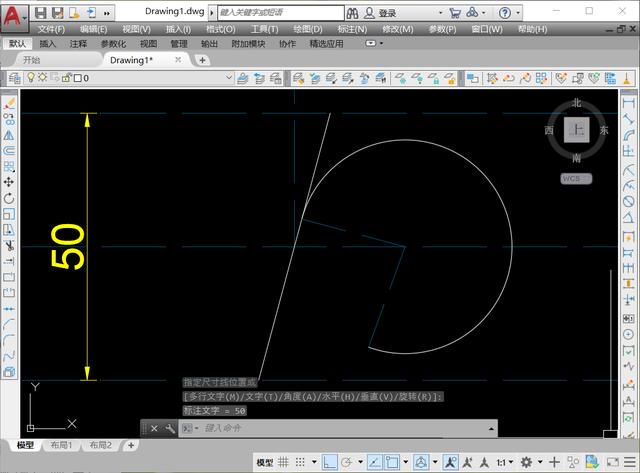

4.接下來繪製左側的斜線,使用CAD偏移命令將橫向輔助線向兩側各偏移25的距離。然後再將旋轉15的線段延伸到偏移的線段上,並修剪上方超出偏移線段的部分。
偏移線段
5.然後使用鏡像命令,將傾斜線段以線段在最下方輔助線上的交點為基點,使用旋轉命令,逆時針旋轉30度。
旋轉30度

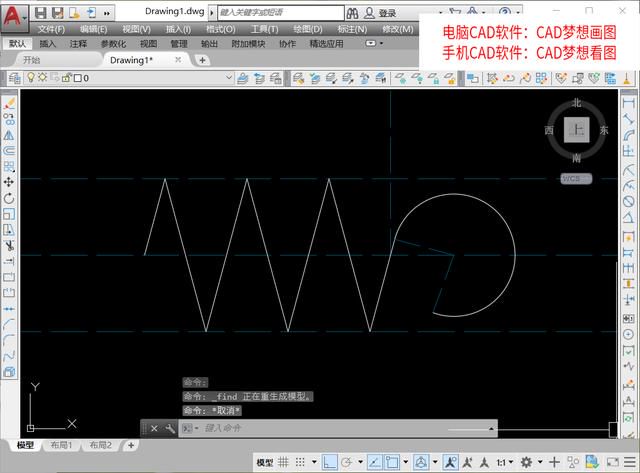

6.最後使用複製命令,以兩條斜線為對象,右側斜線的上方端點為基點,複製到左側斜線的上方端點處。依次向左複製3次,然後按照原圖修剪掉多餘的線段。
,
